1. 模块概述

• 主要功能：pm 模块位于 components/peripherals/pm，是一个面向电源管理与电池状态读取的用户态组件。模块通过统一的 pm.h 接口封装多种底层驱动，向上层提供电池电量、充放电状态等状态读取能力，并支持在状态变化时触发回调。
• 规格或特性：对外以 pm.h + libpm.so 形式提供 C 接口；公共状态结构 struct pm_state 预留了电压、电流、功率、电量百分比、温度、健康度、循环次数、单节电压等字段；当前代码中可实际跑通的是 GENERIC 驱动，基于 Linux /sys/class/power_supply/ 节点读取 online 与 capacity，并以 1 Hz 轮询充电状态变化；ADC-Linux 与 INA219 驱动的工厂函数和接口已预留，但底层采样与开关控制仍是 TODO 骨架实现，不能视为完整量产能力。

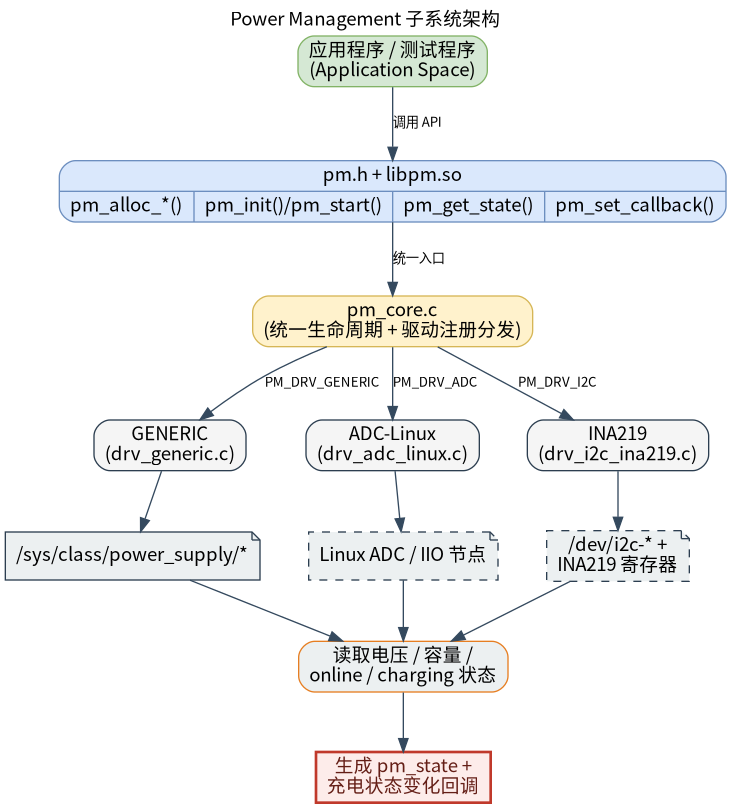

• 软件框图：见下图。

• 相关目录结构：

路径	职责
components/peripherals/pm/include/pm.h	对外公开的状态结构、配置结构体和 API 声明
components/peripherals/pm/src/pm_core.h	私有驱动注册、虚函数表和设备对象定义
components/peripherals/pm/src/pm_core.c	工厂函数、默认配置、状态读取和驱动注册分发实现
components/peripherals/pm/src/drivers/drv_generic.c	基于 power_supply sysfs 节点的通用电池状态读取驱动
components/peripherals/pm/src/drivers/drv_adc_linux.c	Linux ADC 采样驱动骨架，当前核心读数逻辑未完成
components/peripherals/pm/src/drivers/drv_i2c_ina219.c	INA219 I2C 驱动骨架，当前寄存器配置与读取逻辑未完成
components/peripherals/pm/test/test_pm_generic.c	通用驱动演示程序，展示状态读取与状态变化回调
components/peripherals/pm/test/test_pm_adc.c	ADC 驱动演示程序，当前主要用于说明接口调用方式
components/peripherals/pm/CMakeLists.txt	模块构建、安装、驱动启用和测试目标定义
components/peripherals/pm/README.md	独立使用说明与快速开始

2. 环境准备

前置条件

• 运行环境：推荐板端环境 k1-deb1 配套系统镜像；cmake、make、gcc 或 clang 可用；模块以 C99 编译并依赖 pthread。

• 硬件与连接：需要板子集成电量计芯片CW2015和充电芯片IP2317，且内核需要打开驱动以及dts配置。

构建编译

• 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。

• 本模块编译：

  • 方式 1：独立编译

    cd components/peripherals/pm
    mkdir build && cd build
    cmake .. -DBUILD_TESTS=ON
    make -j$(nproc)

  • 方式 2：SDK 集成编译 (推荐)

    source build/envsetup.sh
    cd components/peripherals/pm
    mm     # 仅编译本模块

• 产物名称：libpm.so 输出至 build/；启用 BUILD_TESTS 时同时生成 test_pm_generic 和 test_pm_adc。SDK 编译产物安装至系统 output/staging/{lib,bin} 路径。

• 说明：默认构建至少启用 drv_generic。

3. 示例使用（从 0 跑通）

本节为读者按步骤复现的主线：

3.1 【运行自带 test_pm_generic 演示程序】

前置：请先确认目标板已经暴露了可读的 power_supply 节点；若你的节点名不是默认的 ip2317-charger 与 cw-bat，请在运行参数中传入实际名称。

步骤 1：确认 power_supply 节点存在且内容可读。

ls /sys/class/power_supply/ip2317-charger/online
ls /sys/class/power_supply/cw-bat/capacity
cat /sys/class/power_supply/ip2317-charger/online
cat /sys/class/power_supply/cw-bat/capacity

预期现象：前两条命令能找到文件，后两条命令能输出整数；通常 online 为 0 或 1，capacity 为 0 到 100 之间的整数。若你的平台节点名不同，请把路径中的 ip2317-charger 和 cw-bat 替换成实际名称。

步骤 2：在组件目录下完成构建。

cd components/peripherals/pm
cmake -S . -B build -DBUILD_TESTS=ON
cmake --build build -j$(nproc)

预期现象：命令成功结束，build/ 目录下生成 libpm.so、test_pm_generic 和 test_pm_adc，返回码为 0。

步骤 3：运行通用驱动演示程序。

cd components/peripherals/pm
./build/test_pm_generic

如果节点名不同，可显式传入：

cd components/peripherals/pm
./build/test_pm_generic <charger_node> <capacity_node>

预期现象：终端首先打印创建设备、初始化设备和注册回调等信息，例如：=== PM GENERIC Test ===、[1] Creating GENERIC PM device...、[GENERIC] init:、Callback registered。

步骤 4：观察周期状态输出和状态变化回调。

预期现象：

• 程序会每秒调用一次 pm_get_state()，连续打印形如 [state] SOC=78.0% status=2 的状态信息。
• 当 online 从 0 变为 1 时，回调线程会打印 [callback] Charging, SOC=...%。
• 当 online 从 1 变为 0 时，回调线程会打印 [callback] Discharging, SOC=...%。
• 如果充电状态一直不变化，回调不会重复触发，这属于当前实现的预期行为。

步骤 5：结束程序。

预期现象：test_pm_generic 在前 20 次状态打印后会继续常驻，进入仅等待回调的循环；如需结束，请按 Ctrl+C。由于示例程序没有额外的信号清理逻辑，终止时不会继续执行 pm_free() 之后的用户态收尾打印，这也是当前示例代码的正常现象。

4. 应用开发

4.1 最简使用流程

static void on_power_event(struct pm_dev *dev, const struct pm_state *state, void *ctx)
{
    (void)dev;
    (void)ctx;
    printf("status=%d soc=%.1f%%\n", state->status, state->percentage);
}

int main(void)
{
    struct pm_dev *batt =
        pm_alloc_generic("main_batt", "ip2317-charger", "cw-bat", NULL);
    if (!batt) {
        return -1;
    }

    if (pm_init(batt, NULL) < 0) {
        pm_free(batt);
        return -1;
    }

    pm_set_callback(batt, on_power_event, NULL);

    struct pm_state st = {0};
    if (pm_get_state(batt, &st) == 0) {
        printf("soc=%.1f%% status=%d\n", st.percentage, st.status);
    }

    pm_free(batt);
    return 0;
}

4.2 主要 API 说明

1. 设备创建与生命周期

// 创建 ADC、数字电源计或 GENERIC 设备
struct pm_dev *pm_alloc_adc(const char *name, const char *adc_dev, float scale);
struct pm_dev *pm_alloc_digital(const char *name, const char *protocol, const char *dev_path, uint32_t addr);
struct pm_dev *pm_alloc_generic(const char *name, const char *charger_node, const char *capacity_node, void *args);

// 初始化与释放
int pm_init(struct pm_dev *dev, const struct pm_config *cfg);
void pm_free(struct pm_dev *dev);

2. 状态读取与回调

// 注册状态变化回调
void pm_set_callback(struct pm_dev *dev, pm_callback_t cb, void *ctx);

// 启动周期采样（当前实现中仍为占位接口）
int pm_start(struct pm_dev *dev, uint32_t freq_hz);

// 读取当前状态
int pm_get_state(struct pm_dev *dev, struct pm_state *out_state);

3. 电源开关控制

// 控制命名通道的开关状态
int pm_switch_set(struct pm_dev *dev, const char *channel_name, bool enable);
bool pm_switch_get(struct pm_dev *dev, const char *channel_name);

4.3 核心数据结构

电源配置结构体

struct pm_config {
    float capacity_mah;
    float max_voltage;
    float min_voltage;
    float warn_voltage;
    float crit_voltage;
    float max_temp;
};

电源状态结构体

struct pm_state {
    uint64_t timestamp_us;
    float voltage;
    float current;
    float power;
    float percentage;
    float temperature;
    float health;
    uint32_t cycle_count;
    enum pm_status status;
    uint32_t error_code;
    uint8_t cell_count;
    float cell_voltages[16];
};

状态回调原型

typedef void (*pm_callback_t)(struct pm_dev *dev, const struct pm_state *state, void *ctx);

开发时需要注意：pm_alloc_generic() 默认选择 GENERIC 驱动，pm_init(dev, NULL) 会使用库内默认配置；当前 GENERIC 驱动主要可靠输出 percentage 和 status，其余字段很多仍是保留字段；pm_set_callback() 在 GENERIC 驱动下会启动内部线程，并在充放电状态变化时触发回调；pm_start() 当前仍是占位实现，现阶段主要依赖 pm_get_state() 轮询或 GENERIC 驱动的内部回调线程。

参考 demo 或示例路径

components/peripherals/pm/test/test_pm_generic.c
components/peripherals/pm/test/test_pm_adc.c

5. 调试指南

• 如果 test_pm_generic 持续打印 [state] read failed，优先检查 power_supply 节点是否存在、是否可读，以及内容是否为纯整数。
• 如果状态在打印但回调一直没有触发，先确认充放电状态是否真的变化。当前回调只在 status 变化时触发，单纯 SOC 变化不会触发。
• 如果业务侧调用了 pm_start() 却没有自动采样效果，这是当前实现的行为；现阶段仍以 pm_get_state() 轮询或 pm_set_callback() 为主。

6. 常见问题

暂无
