运动控制 · 底盘控制

1. 模块概述

主要功能 底盘控制模块位于机器人运动控制链路的底层与 ROS 2 接入层之间，负责将上层速度指令转换为底盘可执行的电机控制命令，并回传里程计数据。当前项目提供了两类接入路径：
1. components/control/base：原生 C 底盘控制库，统一抽象多种底盘类型与通信驱动；
2. middleware/ros2/control/base 与 application/ros2/linksee：ROS 2 节点与应用示例，完成 /cmd_vel 到 /odom 的闭环。
规格或特性
- 支持底盘类型：
  - 两轮差速 CHASSIS_TYPE_DIFF_2WD
  - 四轮差速 CHASSIS_TYPE_DIFF_4WD
  - 四轮麦克纳姆 CHASSIS_TYPE_MECANUM_4WD
  - 三轮全向 CHASSIS_TYPE_OMNI_3WD
  - 四轮全向 CHASSIS_TYPE_OMNI_4WD
- 当前项目中已落地的主路径为两轮差速底盘
- 支持驱动：
  - drv_rpmsg_esos：RPMsg 小核通信驱动
- ROS 2 接口：
  - 订阅：/cmd_vel（geometry_msgs/msg/Twist）
  - 发布：/odom（nav_msgs/msg/Odometry）
  - 可选发布 TF：odom -> base_footprint
- 默认参数：
  - 控制发送频率 send_hz=20.0
  - 里程计发布频率 odom_hz=50.0
  - 指令超时保护 cmd_vel_timeout=0.4s
  - 默认轮径 wheel_diameter=0.067m
  - 默认轮距 wheel_base=0.183m 或 0.28m（不同实现路径略有差异，部署时以 launch 参数为准）

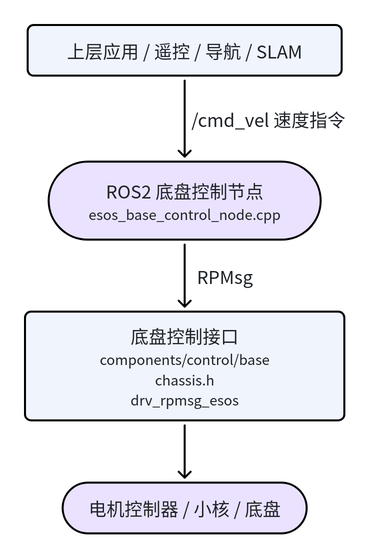

软件框图

路径	职责
`components/control/base/`	底盘控制基础库，提供统一 C API、底盘驱动抽象与协议实现
`components/control/base/include/chassis.h`	底盘类型、速度/位姿结构体、配置结构体、核心 API
`components/control/base/src/drivers/drv_rpmsg_esos.c`	RPMsg 底盘驱动
`middleware/ros2/control/base/`	ROS 2 底盘控制节点封装
`middleware/ros2/control/base/src/esos_base_control_node.cpp`	RPMsg 方案 ROS 2 节点实现
`middleware/ros2/control/base/launch/esos_base_control.launch.py`	RPMsg 方案启动文件
`application/ros2/linksee/launch/base_control_esos.launch.py`	ESOS/RPMsg 底盘控制启动示例

2. 环境准备

SDK 源码获取和基础编译环境配置统一参考 Linksee参考方案。完成 SDK 初始化后，回到本文继续执

硬件连接

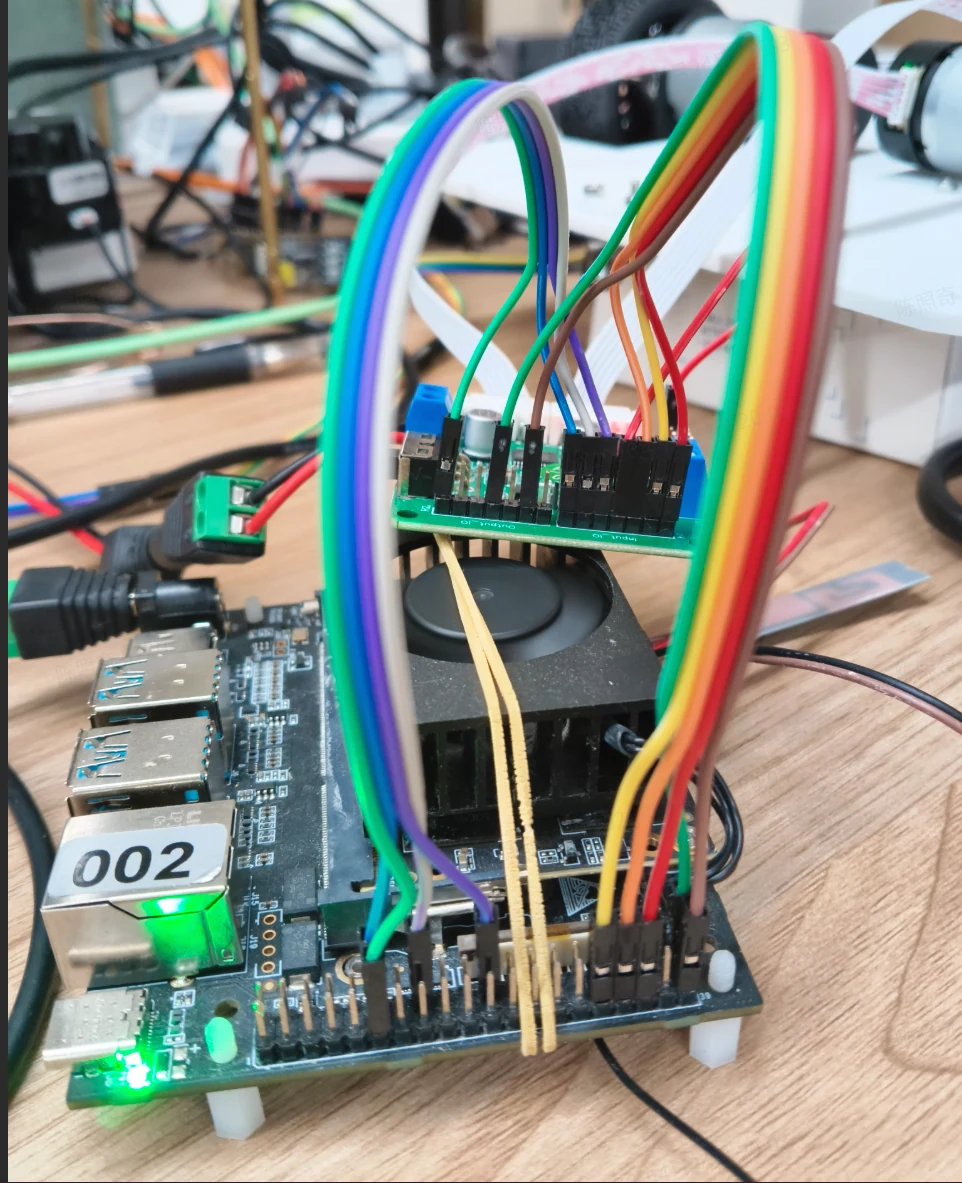

小核与电机驱动

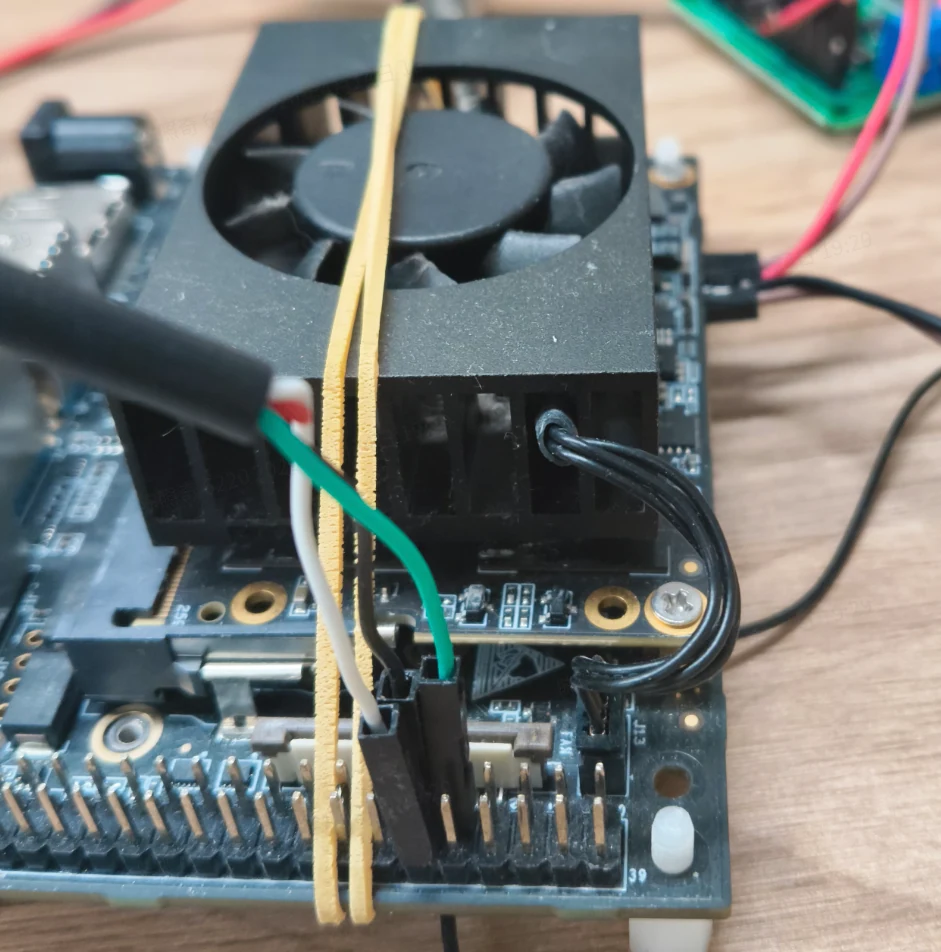

小核串口连接

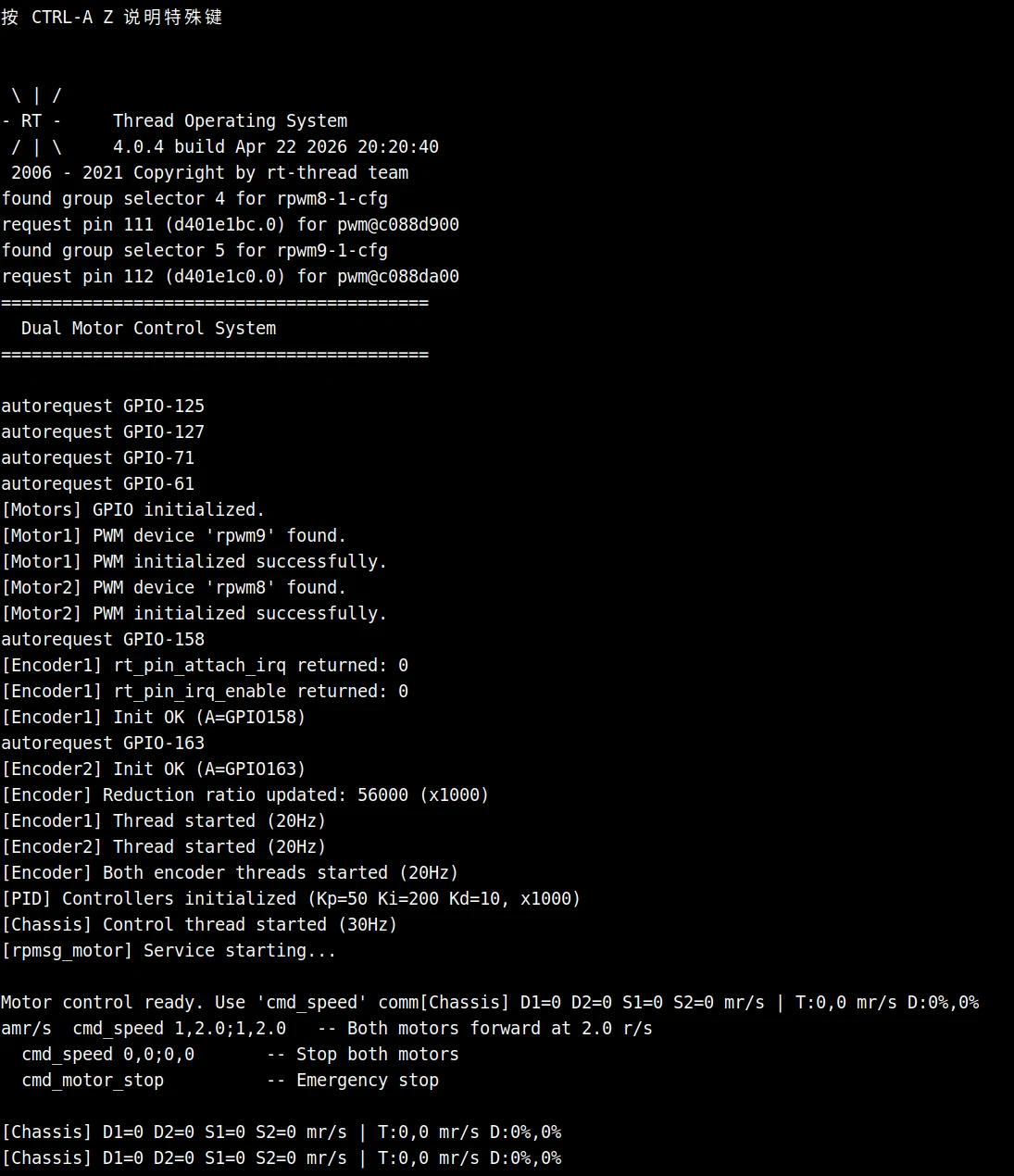

小核正常时串口打印:

前置条件

运行环境
- K3 Bianbu26
- ROS 2 环境，仓库文档中已按 ROS 2 工作区方式组织，示例主要面向 ROS 2

依赖与外部资源

基础依赖安装：

sudo apt update
sudo apt install ros-dev-tools ros-humble-ros-base python3-numpy ros-humble-teleop-twist-keyboard \
libpcap-dev libuvc-dev python3-serial

确认已经执行小核替换

sudo apt update && sudo apt install -y --allow-downgrades wget
wget https://archive.spacemit.com/ros2/prebuilt/esos_kernel/update_esos.sh
bash update_esos.sh

环境变量与初始化
- SDK 构建环境：
  - source build/envsetup.sh
- ROS 2 运行环境：
  - 全量构建后执行 source ~/spacemit_robot/output/staging/setup.bash
硬件与连接
- 支持的硬件接入方式：
- 小核底盘设备节点：/dev/rpmsg_ctrl0
- 需要正确连接底盘控制器、电机、编码器及供电
- 轮径、轮距、电机方向需与实际机械参数一致

构建编译

获取代码
- 顶层目录为 ~/spacemit_robot

本模块编译

1）底层 C 库单独构建

工作目录：components/control/base

cd ~/spacemit_robot/components/control/base
mkdir build && cd build
cmake -DSROBOTIS_CONTROL_BASE_ENABLED_DRIVERS="drv_rpmsg_esos" ..
make

2）通过 SDK 统一构建（建议）

source build/envsetup.sh
lunch # 选择 linksee 方案
m

产物说明
- SDK 统一构建输出目录：~/spacemit_robot/output/staging
- 原生测试程序示例：
  - components/control/base/test/test_chassis_uart.c 对应测试二进制
常见差异说明
- components/control/base 是底层通用库
- application/ros2/linksee 提供 ESOS / RPMsg 底盘控制集成示例

3. ROS2 示例使用

快速启动

前置：见 §2，已满足 ROS 2 环境，且 RPMsg 设备节点存在，ESOS 小核固件已正常工作。

步骤 1：确认 RPMsg 设备

ls /dev/rpmsg*

预期现象：

能看到 /dev/rpmsg_ctrl0设备节点

步骤 2：启动 ESOS 底盘控制节点

ros2 launch base esos_base_control.launch.py

如需显式指定参数：

ros2 launch base esos_base_control.launch.py \
  wheel_diameter:=0.067 \
  wheel_base:=0.183 \
  publish_tf:=true

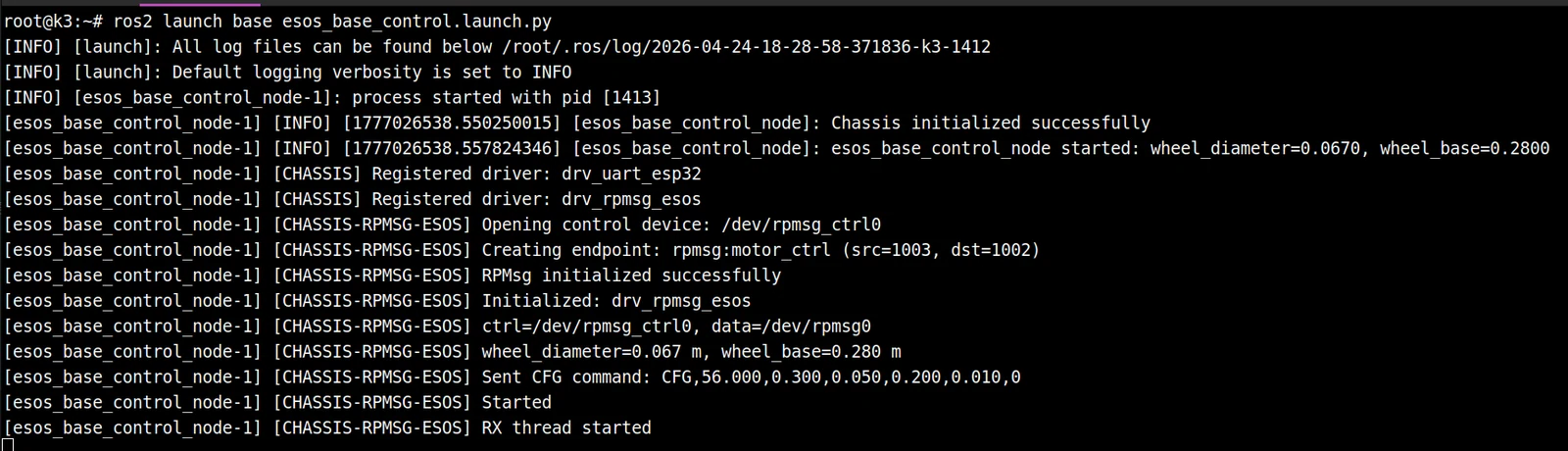

预期现象：

节点成功启动
日志出现底盘初始化成功信息
无 Failed to create chassis device 错误

步骤 3：启动键盘控制节点

source /opt/ros/humble/setup.bash
ros2 run teleop_twist_keyboard teleop_twist_keyboard

预期现象：

使用i、j、, 、l 可以控制底盘电机运动

步骤 4：查看里程计输出

ros2 topic echo /odom

预期现象：

能收到里程计消息
位置和姿态随运动更新

可用参数解释

以下参数对应 middleware/ros2/control/base/launch/esos_base_control.launch.py 中的启动参数，可在执行 ros2 launch base esos_base_control.launch.py 时通过 参数名:=参数值 覆盖默认值。

参数名	默认值	说明
`send_hz`	`20.0`	底盘控制命令发送频率，单位 Hz。值越大，速度指令下发越及时，但控制负载也会增加。
`odom_hz`	`50.0`	里程计发布频率，单位 Hz，用于控制 `/odom` 发布周期。
`cmd_vel_timeout`	`0.4`	`/cmd_vel` 超时时间，单位秒。超过该时间未收到新速度指令时，节点会自动将底盘速度置零。
`publish_tf`	`true`	是否发布 `odom -> base_footprint` 的 TF 变换。若已有其他节点发布同名 TF，应关闭以避免冲突。
`odom_topic`	`odom`	里程计话题名称，默认发布到 `/odom`。
`odom_frame`	`odom`	里程计坐标系名称。
`base_frame`	`base_footprint`	机器人底盘坐标系名称。
`wheel_diameter`	`0.067`	车轮直径，单位米。需与实际轮子尺寸一致，否则会影响速度换算与里程计精度。
`wheel_base`	`0.28`	左右轮中心距，单位米。需与实际底盘轮距一致，否则会影响转向和位姿估计。
`motor1_factor`	`1.0`	电机 1 修正系数，用于补偿单侧轮速误差或安装差异。
`motor2_factor`	`1.0`	电机 2 修正系数，用于补偿另一侧轮速误差或安装差异。
`reduction_ratio`	`56.0`	电机减速比，应与实际电机/减速箱参数匹配。
`ff_factor`	`0.3`	前馈控制系数，用于改善电机速度响应。
`pid_kp`	`0.05`	PID 比例项系数。
`pid_ki`	`0.2`	PID 积分项系数。
`pid_kd`	`0.01`	PID 微分项系数。
`cfg_send_on_startup`	`true`	节点启动时是否立即向底盘发送一次配置参数。建议保持开启。
`feedback_enable`	`false`	是否启用底盘反馈功能。小核固件支持状态上报，可开启。
`rpmsg_ctrl_dev`	`/dev/rpmsg_ctrl0`	RPMsg 控制设备节点路径。
`rpmsg_data_dev`	`/dev/rpmsg0`	RPMsg 数据设备节点路径。
`rpmsg_service_name`	`rpmsg:motor_ctrl`	RPMsg 服务名称，需与小核侧注册服务名一致。
`rpmsg_local_addr`	`1003`	RPMsg 本地地址，需与通信配置匹配。
`rpmsg_remote_addr`	`1002`	RPMsg 远端地址，通常为小核服务地址。

示例：

ros2 launch base esos_base_control.launch.py \
  wheel_diameter:=0.067 \
  wheel_base:=0.28 \
  publish_tf:=true \
  feedback_enable:=false

4. 底层接口控制示例

直接编译示例

cd ~/spacemit_robot/components/control/base/
mkdir build && cd build
cmake -DSROBOTIS_CONTROL_BASE_ENABLED_DRIVERS="drv_rpmsg_esos" ..
make

运行示例

./test_chassis_rpmsg

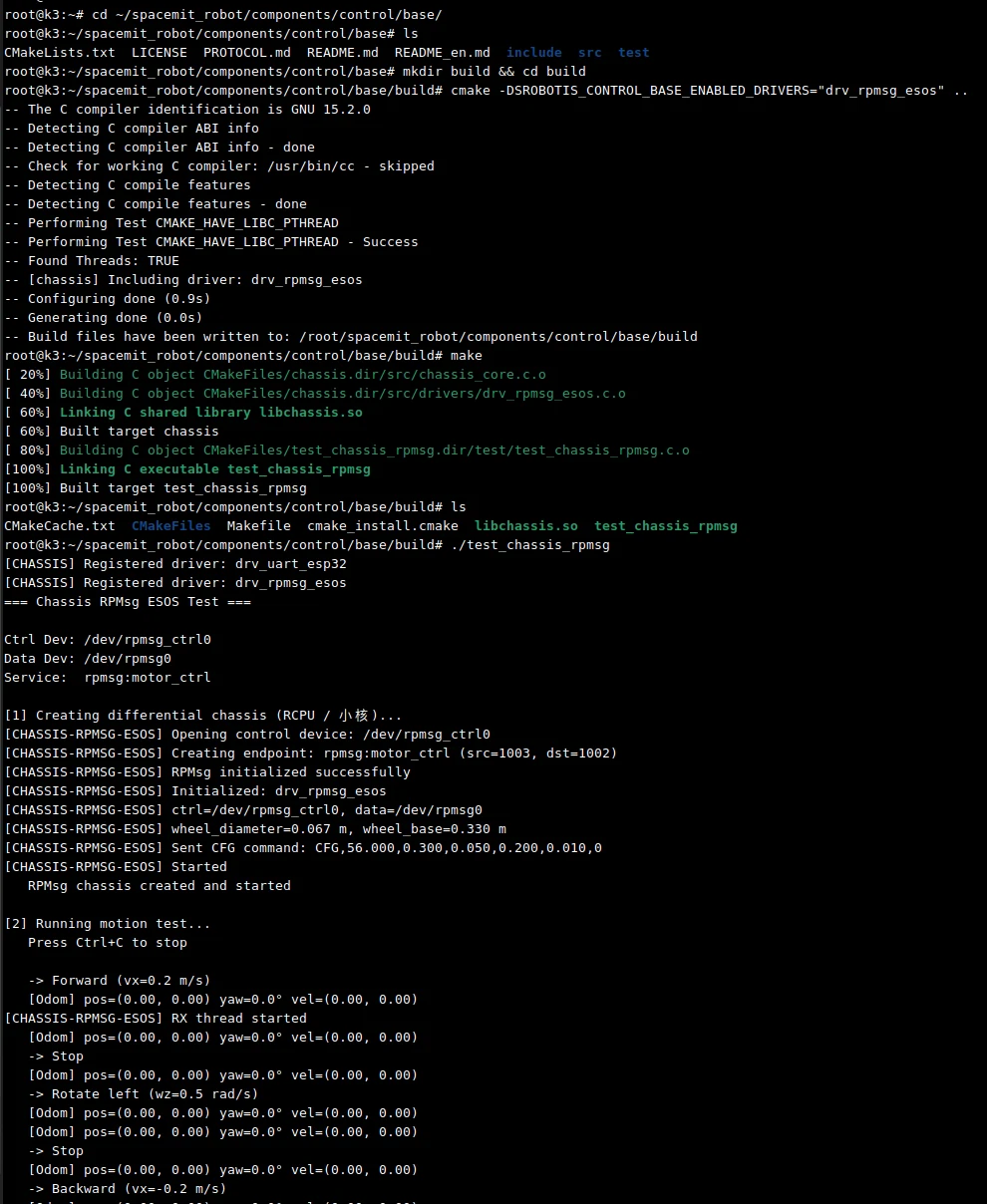

终端输出：

5. 应用开发

API 接口
- 原生 C API 头文件：components/control/base/include/chassis.h
- ROS 2 接口形态：
  - 输入话题：/cmd_vel
  - 输出话题：/odom
  - TF：odom -> base_footprint
- 核心 C API：
  - chassis_alloc()
  - chassis_set_velocity()
  - chassis_get_odom()
  - chassis_brake()
  - chassis_relax()
  - chassis_free()
调用方式与注意点
- C 层使用方式：
  1. 准备 chassis_uart_config 或 chassis_rpmsg_config
  2. 调用 chassis_alloc() 创建设备
  3. 周期调用 chassis_set_velocity()
  4. 调用 chassis_get_odom() 获取速度与位姿
  5. 退出前调用 chassis_brake() 和 chassis_free()
- 注意点：
  - wheel_diameter、wheel_base 必须与实物一致
  - ROS 2 节点存在 cmd_vel_timeout 超时保护，长时间不发控制命令会自动置零
  - 若系统中已有其他模块发布相同 TF，应关闭 publish_tf 避免冲突
  - motor1_factor / motor2_factor 用于左右轮修正，实车跑偏时需标定
参考 demo 或示例路径
- RPMsg launch：middleware/ros2/control/base/launch/esos_base_control.launch.py
- ROS 2 C++ 节点：middleware/ros2/control/base/src/esos_base_control_node.cpp

6. 调试指南

常用调试手段
- 检查控制输入：
  - ros2 topic echo /cmd_vel
- 检查里程计输出：
  - ros2 topic echo /odom
- 检查 TF：
  - ros2 run tf2_ros tf2_echo odom base_footprint
- 检查 RPMsg 设备：
  - ls -l /dev/rpmsg*
建议的排障顺序
1. 先确认设备节点是否存在
2. 再确认底层库是否已正确构建
3. 再确认 ROS 2 节点是否正常启动
4. 最后检查 /cmd_vel、/odom、是否打通

7. 常见问题

现象	可能原因	处理
节点启动成功但底盘不动	没有 `/cmd_vel` 输入；超时保护将速度清零；底层驱动不匹配	`ros2 topic echo /cmd_vel`；适当调大 `cmd_vel_timeout`；确认 RPMsg 链路
`/odom` 无数据	底盘驱动未返回反馈；底层设备未连通	检查 RPMsg 设备与底层驱动状态
`/odom` 漂移或数值异常	轮径/轮距配置不准；左右轮修正未标定；地面打滑	重新标定 `wheel_diameter`、`wheel_base`、`motor1_factor`、`motor2_factor`
机器人前进偏航	左右轮速度不一致；电机方向或接线有误	调整电机修正系数；检查接线与底层方向定义
转向方向相反	左右轮映射或旋转方向定义不一致	用低速分别测试前进/原地转向，修正电机方向或协议解释
TF 冲突	系统中多个模块同时发布 `odom -> base_footprint`	关闭其中一路 `publish_tf`，统一 TF 发布源
ESOS 节点初始化失败	`components/control/base` 未构建安装；RPMsg 设备缺失	先构建底层库；确认 `/dev/rpmsg*` 存在且小核固件正常
