基础传感器 · WiFi

1. 模块概述​

  • 主要功能：WiFi 模块位于机器人开发层的基础传感器能力中，对下封装 components/peripherals/wifi 基于 NetworkManager 的 WiFi 组件，对上提供 ROS 2 节点 wifi_node。模块用于统一管理 STA 模式下的扫描、连接、断开和状态广播，并向上层提供 WiFi 当前连接状态和扫描结果。
  • 规格或特性（接口形态、速率、分辨率、算法版本等）：当前节点采用“状态话题 + 命令服务”的混合接口。状态输出消息为 peripherals_wifi_node/msg/WifiStatus，默认话题 /wifi/status；扫描结果输出为 peripherals_wifi_node/msg/WifiScanResults，默认话题 /wifi/scan_results；连接服务为 peripherals_wifi_node/srv/WifiConnect，默认服务 /wifi/connect；断开服务为 std_srvs/srv/Trigger，默认服务 /wifi/disconnect；扫描服务为 peripherals_wifi_node/srv/WifiScan，默认服务 /wifi/scan。默认状态发布周期为 2000 ms，默认不启用周期扫描。

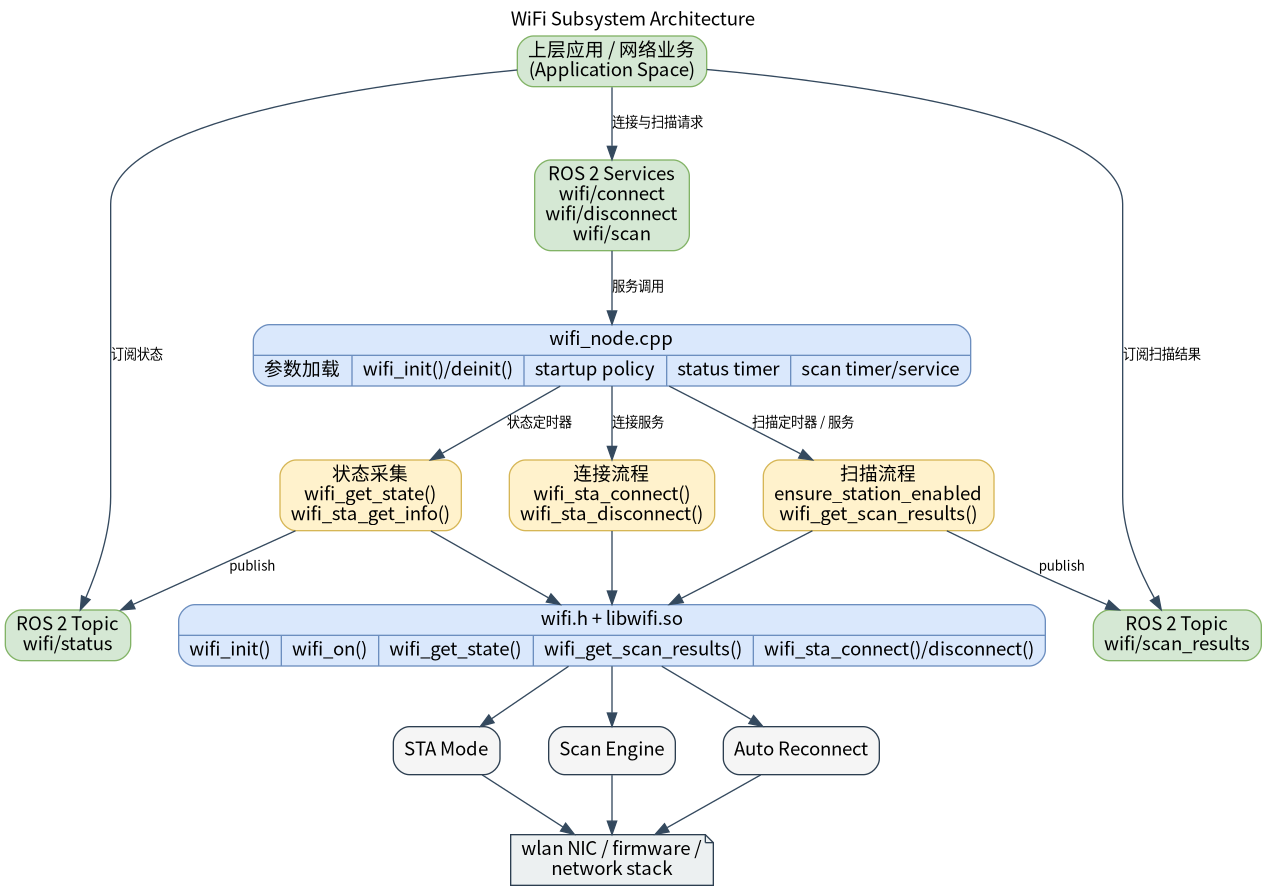

  • 软件框图：

模块流程图

  • 相关目录结构：
路径职责
middleware/ros2/peripherals/wifi/src/wifi_node.cppROS 2 WiFi 节点实现，负责状态发布、扫描发布和连接/断开服务
middleware/ros2/peripherals/wifi/params/wifi_node.yaml默认节点参数文件
middleware/ros2/peripherals/wifi/CMakeLists.txtperipherals_wifi_node 包构建文件，查找 wifi.h、libwifi.so 并生成 wifi_node
middleware/ros2/peripherals/wifi/msg/WifiStatus.msgWiFi 当前状态消息定义
middleware/ros2/peripherals/wifi/msg/WifiScanResult.msg单条扫描结果定义
middleware/ros2/peripherals/wifi/msg/WifiScanResults.msg扫描结果数组消息定义
middleware/ros2/peripherals/wifi/srv/WifiConnect.srvWiFi 连接服务定义
middleware/ros2/peripherals/wifi/srv/WifiScan.srvWiFi 扫描服务定义
components/peripherals/wifi/include/wifi.h底层 WiFi 组件 C API
components/peripherals/wifi/test/test_wifi_demo.c底层 WiFi 组件测试程序

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k3-com260 配套系统镜像；构建侧需要 CMake、C++ 编译器、ament_cmake、rclcpp、std_srvs 和 SDK 统一构建脚本。
  • 硬件与连接：目标板需要可被 NetworkManager 管理的 WiFi 网卡。STA 模式需要可连接的路由器或热点；AP 模式需要无线网卡和驱动支持 hotspot/AP 模式；设置克隆 MAC 需要当前连接存在且硬件/驱动允许修改 MAC。
  • 工具与权限：许多 nmcli 操作需要管理员权限或 polkit 授权，建议在开发板上使用具备网络管理权限的账户，必要时使用 sudo 运行测试程序。排查时可直接执行 nmcli device status、nmcli radio wifi、nmcli device wifi list、nmcli connection show。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。以下编译测试命令均在sdk内执行。
  • 本模块编译：按依赖顺序先编译底层 WiFi 组件，再编译同仓库内自带 msg/srv 定义的 ROS 2 节点包。
source build/envsetup.sh

./build/build.sh package components/peripherals/wifi
./build/build.sh package middleware/ros2/peripherals/wifi

预期产物包括：output/staging/lib/peripherals_wifi_node/wifi_node、output/staging/share/peripherals_wifi_node/params/wifi_node.yaml、output/staging/lib/libwifi.so，以及 peripherals_wifi_node 下的 WiFi msg/srv ROS 2 接口安装文件。若当前目标不是 riscv64，请以实际 output/<target>/staging 或 output/staging 为准。

  • 常见差异说明：若本地安装前缀中已有旧版共享 peripherals 接口产物，CLI 可能仍会命中旧的 peripherals/srv/WifiConnect 类型。此时应先清理旧安装结果，再重编 middleware/ros2/peripherals/wifi，确保当前 peripherals_wifi_node/msg|srv 接口被重新安装。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【示例一：启动 WiFi 节点并观察状态与扫描】​

前置：目标系统已安装并运行 NetworkManager，nmcli 可正常执行。

步骤 1：进入 SDK 源码目录并加载运行环境。

source output/staging/setup.bash

预期现象：ros2 pkg executables peripherals_wifi_node 能看到 peripherals_wifi_node wifi_node。

步骤 2：启动 WiFi 节点。

ros2 run peripherals_wifi_node wifi_node \
  --ros-args \
  --params-file output/staging/share/peripherals_wifi_node/params/wifi_node.yaml

预期现象：终端打印 wifi_node ready，并带出状态话题、扫描话题和服务名。

步骤 3：另开终端订阅状态话题。 注意，通过命令行验证，需要用其他的终端方式，比如串口，adb shel，或者网口ssh连接设备。如果板子开启了adb，推荐用adb shell开启终端，如下

$ adb shell
# bash

root@k1:/# export HOME=/root/
root@k1:/# source /root/robotic_sdk/output/staging/setup.bash
root@k1:/# ros2 topic list
/parameter_events
/rosout
root@k1:/# ros2 topic list
/parameter_events
/rosout
/wifi/scan_results
/wifi/status

root@k1:/# ros2 topic echo /wifi/status
source output/staging/setup.bash
ros2 topic echo /wifi/status

预期现象：如果已联网，应看到 connected=true、ssid 为当前网络、ip_addr 为有效 IPv4；如果未联网，应看到 connected=false、ssid 为空、ip_addr 为全 0。

步骤 4：触发一次扫描。

ros2 topic echo /wifi/scan_results
ros2 service call /wifi/scan peripherals_wifi_node/srv/WifiScan "{ssid: '', max_results: 0}"

预期现象：服务返回扫描结果，同时节点会向 /wifi/scan_results 发布同一批结果。

3.2 【示例二：连接与断开指定 WiFi】​

前置：已知目标 SSID 和密码，WiFi 节点已启动。

步骤 1：发起连接。

ros2 service call /wifi/connect peripherals_wifi_node/srv/WifiConnect "{ssid: '<ssid>', password: '<password>', fast_connect: false, secure: 0, bssid: [0, 0, 0, 0, 0, 0]}"

预期现象：服务返回 success=true 时，节点会更新状态话题；/wifi/status 中应切换为 connected=true，并带出目标网络的 ssid。

步骤 2：观察连接后状态。

ros2 topic echo /wifi/status

预期现象：可看到 connected=true、ssid 为目标网络、bssid 和 ip_addr 为有效值。

步骤 3：发起断开。

ros2 service call /wifi/disconnect std_srvs/srv/Trigger "{}"

预期现象：若已连接，返回 success=true 且 message=ok；若本来已断开，返回 success=true 且 message=already disconnected。

步骤 4：再次观察状态。

ros2 topic echo /wifi/status

预期现象：应继续收到状态快照，并切换为 connected=false。即使在断开后新开一个订阅者，也应能立刻收到最近一次状态，这是 transient_local 的效果。

4. 应用开发​

  • 对外 API 或接口形态（头文件、库名、服务/话题）：状态通过 /wifi/status 发布 peripherals_wifi_node/msg/WifiStatus；扫描结果通过 /wifi/scan_results 发布 peripherals_wifi_node/msg/WifiScanResults；连接通过 /wifi/connect 提供 peripherals_wifi_node/srv/WifiConnect；断开通过 /wifi/disconnect 提供 std_srvs/srv/Trigger；扫描通过 /wifi/scan 提供 peripherals_wifi_node/srv/WifiScan。
  • 调用方式与注意点（线程、权限、资源释放等）：WifiStatus.mode 取值为 0=UNKNOWN、1=STATION、2=AP、3=STATION_AP；WifiConnect 请求中的 ssid 必填；bssid 可全 0 表示不指定；WifiScan.max_results=0 表示使用节点默认值；scan_max_results 合法范围为 1..256；status_period_ms 必须大于 0，scan_period_ms 必须大于等于 0。如果当前 WiFi 接口也承载 ROS 2 网络通信，断开后 DDS 发现可能受影响，建议使用 ROS_LOCALHOST_ONLY=1。
  • 参考 demo 或示例路径：middleware/ros2/peripherals/wifi/README.md、middleware/ros2/peripherals/wifi/params/wifi_node.yaml、middleware/ros2/peripherals/wifi/src/wifi_node.cpp、components/peripherals/wifi/test/test_wifi_demo.c。

主要消息和服务字段如下：

接口字段含义
WifiStatusconnected是否已联网
WifiStatusssid当前 SSID
WifiStatusip_addr当前 IPv4
WifiScanResultssid扫描到的 SSID
WifiScanResultrssi_dbm信号强度
WifiConnectssid/password目标网络和密码
WifiScanssid/max_results扫描过滤条件和返回上限

5. 调试指南​

  • 先确认底层环境：执行 nmcli -t -f RUNNING general，应返回 running；执行 nmcli device wifi list，应能列出附近 AP。
  • 观察节点启动日志：正常启动会打印 wifi_node ready；如果 wifi_init() 失败，会直接抛异常退出。
  • 观察状态话题：如果 wifi_get_state() 失败，节点会在状态发布阶段打印告警；如果已连接但 wifi_sta_get_info() 失败，会节流打印警告，同时状态话题可能只保留 connected=true 的粗粒度信息。
  • 如果连接后 CLI 看不到节点或话题，确认是否是当前 WiFi 接口同时承担 ROS 2 发现流量；必要时设置 ROS_LOCALHOST_ONLY=1 再重试。
  • 如果扫描或连接失败，先用底层测试程序 test_wifi_demo 直接验证 scan、connect、disconnect、info，再回到 ROS 2 节点排查。

6. 常见问题​

暂无
