基础传感器 · IO

1. 模块概述​

  • 主要功能：IO 模块位于机器人开发层的基础传感器能力中，对下封装 components/peripherals/misc_io Linux GPIO 组件，对上提供 ROS 2 节点 misc_io_node。模块用于统一接入开关、光耦、限位、普通数字传感器、蜂鸣器、继电器和通用 GPIO 输出等零散 IO 外设，并向上层提供命令、状态和事件三类 ROS 2 接口。
  • 规格或特性（接口形态、速率、分辨率、算法版本等）：命令输入为 peripherals_misc_io_node/msg/MiscIoCommand，默认话题 /misc_io/command；状态输出为 peripherals_misc_io_node/msg/MiscIoState，默认话题 /misc_io/state；输入事件输出为 peripherals_misc_io_node/msg/MiscIoEvent，默认话题 /misc_io/events。默认状态发布周期为 100 ms；支持一次注册多个 IO；每路 IO 可配置逻辑 ID、类型、方向、有效电平、去抖时间、gpiochip 名称、line offset、consumer 名称和日志名称。状态话题使用 reliable + transient_local QoS，新订阅者可立即收到最近一次状态快照。

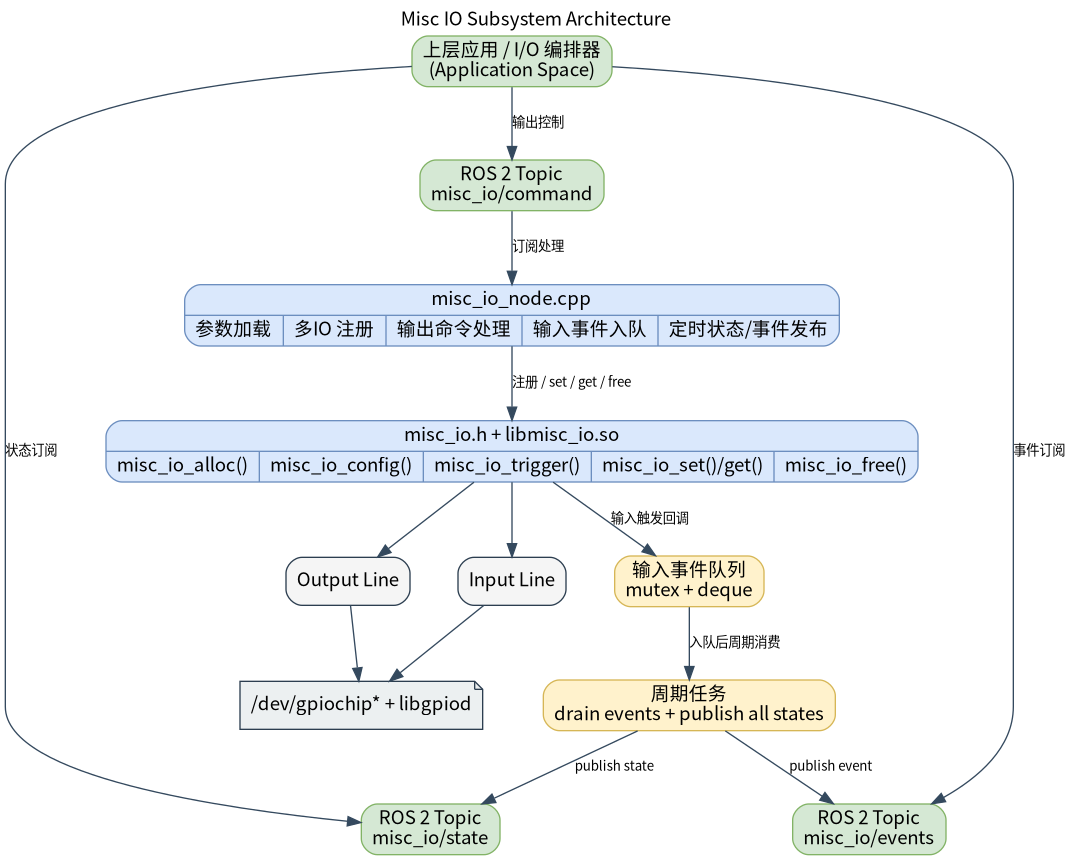

  • 软件框图：

模块流程图

  • 相关目录结构：
路径职责
middleware/ros2/peripherals/misc_io/src/misc_io_node.cppROS 2 IO 节点实现，负责注册 IO、订阅命令、发布状态和输入事件
middleware/ros2/peripherals/misc_io/params/misc_io_node.yaml默认节点参数文件，包含三路 IO 示例配置
middleware/ros2/peripherals/misc_io/CMakeLists.txtperipherals_misc_io_node 包构建文件，查找 misc_io.h、libmisc_io.so 并生成 misc_io_node
middleware/ros2/peripherals/misc_io/msg/MiscIoCommand.msgIO 输出命令消息定义
middleware/ros2/peripherals/misc_io/msg/MiscIoState.msgIO 状态消息定义
middleware/ros2/peripherals/misc_io/msg/MiscIoEvent.msgIO 输入事件消息定义
components/peripherals/misc_io/include/misc_io.h底层 misc_io C API
components/peripherals/misc_io/test/test_misc_io.c底层组件测试程序

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k3-com260 配套系统镜像；构建侧需要 CMake、C++ 编译器、ament_cmake、rclcpp 和 SDK 统一构建脚本。
  • 硬件与连接：目标板需暴露可由 Linux 访问的 GPIO 控制器，并接有机械按键或按键板；确认按键对应的 Linux 逻辑 GPIO 编号、有效电平和上下拉方式。当前演示程序默认使用 GPIO113 与 GPIO114，两者均配置为高电平有效。
  • 工具与权限：运行用户需要访问 /dev/gpiochip* 的权限；如设备节点权限未放开，可使用 sudo 运行演示程序。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。以下编译测试命令均在sdk内执行。
  • 本模块编译：按依赖顺序先编译底层 IO 组件，再编译同仓库内自带 MiscIoCommand.msg、MiscIoState.msg 和 MiscIoEvent.msg 的 ROS 2 节点包。
source build/envsetup.sh

./build/build.sh package components/peripherals/misc_io
./build/build.sh package middleware/ros2/peripherals/misc_io

预期产物包括：output/staging/lib/peripherals_misc_io_node/misc_io_node、output/staging/share/peripherals_misc_io_node/params/misc_io_node.yaml、output/staging/lib/libmisc_io.so，以及 peripherals_misc_io_node 下的 MiscIoCommand / MiscIoState / MiscIoEvent ROS 2 接口安装文件。若当前目标不是 riscv64，请以实际 output/<target>/staging 或 output/staging 为准。

  • 常见差异说明：peripherals_misc_io_node 的 CMakeLists.txt 会查找 misc_io.h 和 libmisc_io.so；如果未先构建 components/peripherals/misc_io，会报 misc_io.h or libmisc_io not found。参数文件顶层键必须写成实际节点名 misc_io_node，不是包名 peripherals_misc_io_node。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【示例一：启动 IO 节点并观察状态与事件】​

前置：已完成构建；默认参数文件中的 chip_names、line_offsets、dirs 和 active_logics 与实际硬件一致；当前用户具备 /dev/gpiochip* 访问权限。

步骤 1：进入 SDK 源码目录并加载运行环境。

source output/staging/setup.bash

预期现象：ros2 pkg executables peripherals_misc_io_node 能看到 peripherals_misc_io_node misc_io_node。

步骤 2：确认或修改参数文件。默认安装后的参数文件路径如下：

output/staging/share/peripherals_misc_io_node/params/misc_io_node.yaml

默认配置等价于两路输入加一路输出。若实际 GPIO 与示例不一致，请先修改参数。

步骤 3：启动 IO 节点。

ros2 run peripherals_misc_io_node misc_io_node \
  --ros-args \
  --params-file output/staging/share/peripherals_misc_io_node/params/misc_io_node.yaml

预期现象：终端打印每路 IO 的 registered io 日志，并最终打印 misc_io_node ready。

步骤 4：另开终端订阅状态话题。

source output/staging/setup.bash
ros2 topic echo /misc_io/state

预期现象：以 publish_period_ms 为周期持续看到每个已注册 IO 的状态。输入和输出都会发布 MiscIoState。

步骤 5：订阅输入事件话题，并触发输入电平变化。

ros2 topic echo /misc_io/events

预期现象：输入 IO 进入有效态时发布 event=0，离开有效态时发布 event=1；输出 IO 不发布输入事件。

3.2 【示例二：通过命令话题控制输出 IO】​

前置：参数中至少配置一路 dir=1 的输出 IO，例如默认示例中的 io_id=2。

步骤 1：发布打开命令。

ros2 topic pub --once /misc_io/command peripherals_misc_io_node/msg/MiscIoCommand "{io_id: 2, active: true}"

预期现象：底层调用 misc_io_set()，对应输出 line 切换为 active；/misc_io/state 中 io_id=2 的 active 变为 true。

步骤 2：发布关闭命令。

ros2 topic pub --once /misc_io/command peripherals_misc_io_node/msg/MiscIoCommand "{io_id: 2, active: false}"

预期现象：对应输出 line 切换为 inactive；/misc_io/state 中 io_id=2 的 active 变为 false。

步骤 3：尝试向输入 IO 发送命令。

ros2 topic pub --once /misc_io/command peripherals_misc_io_node/msg/MiscIoCommand "{io_id: 0, active: true}"

预期现象：节点忽略这条命令，并节流打印 received command for input io_id=0；输入 IO 的物理状态不会被改写。

4. 应用开发​

  • 对外 API 或接口形态（头文件、库名、服务/话题）：上层应用通过 /misc_io/command 发布 peripherals_misc_io_node/msg/MiscIoCommand 控制输出 IO；通过 /misc_io/state 订阅 peripherals_misc_io_node/msg/MiscIoState 获取所有 IO 当前状态；通过 /misc_io/events 订阅 peripherals_misc_io_node/msg/MiscIoEvent 获取输入 IO 边沿事件。当前节点不提供 service 接口。
  • 调用方式与注意点（线程、权限、资源释放等）：MiscIoCommand.io_id 指定目标 IO，active=true 表示业务语义上的有效/开启；命令只对 dir=1 的输出 IO 生效；MiscIoState.active 是按 active_logic 解释后的逻辑状态，不是原始 GPIO 电平；MiscIoEvent.event=0 表示进入有效态，event=1 表示离开有效态；参数数组按下标一一对应，io_ids 必须唯一；publish_period_ms 必须大于 0。
  • 参考 demo 或示例路径：middleware/ros2/peripherals/misc_io/README.md、middleware/ros2/peripherals/misc_io/params/misc_io_node.yaml、middleware/ros2/peripherals/misc_io/src/misc_io_node.cpp、components/peripherals/misc_io/test/test_misc_io.c。

消息字段说明如下：

接口字段含义
MiscIoCommandio_id目标 IO ID
MiscIoCommandactive输出期望状态，true=有效/开启
MiscIoStatetype0=GENERIC、1=BUZZER、2=RELAY、3=SWITCH、4=SENSOR
MiscIoStatedir0=INPUT、1=OUTPUT
MiscIoEventevent0=ACTIVE、1=INACTIVE

5. 调试指南​

  • 配置文件中的只能配置成输入或者输出，需要根据实际的应用场景配置。

6. 常见问题​

暂无
