基础传感器 · LED

1. 模块概述​

  • 主要功能：LED 模块位于机器人开发层的基础传感器能力中，对下封装 components/peripherals/led 用户态 LED 组件，对上提供 ROS 2 节点 led_node。模块用于统一控制板载 sysfs 指示灯和 SPI WS2812 灯带，并向上层提供颜色、亮度、常亮、闪烁和呼吸三类控制能力。
  • 规格或特性（接口形态、速率、分辨率、算法版本等）：命令输入为 peripherals_led_node/msg/LedCommand，默认话题 /led/command；状态输出为 peripherals_led_node/msg/LedState，默认话题 /led/state。当前支持 mode=0/1/2，分别表示 STATIC / BLINK / BREATH；节点默认以 50 ms 周期调用底层 led_tick()，以 100 ms 周期发布状态；单个节点可同时管理多路 LED，支持 generic 和 spi 两种传输类型。状态话题使用 reliable + transient_local QoS，新订阅者启动后可立即拿到最近状态。

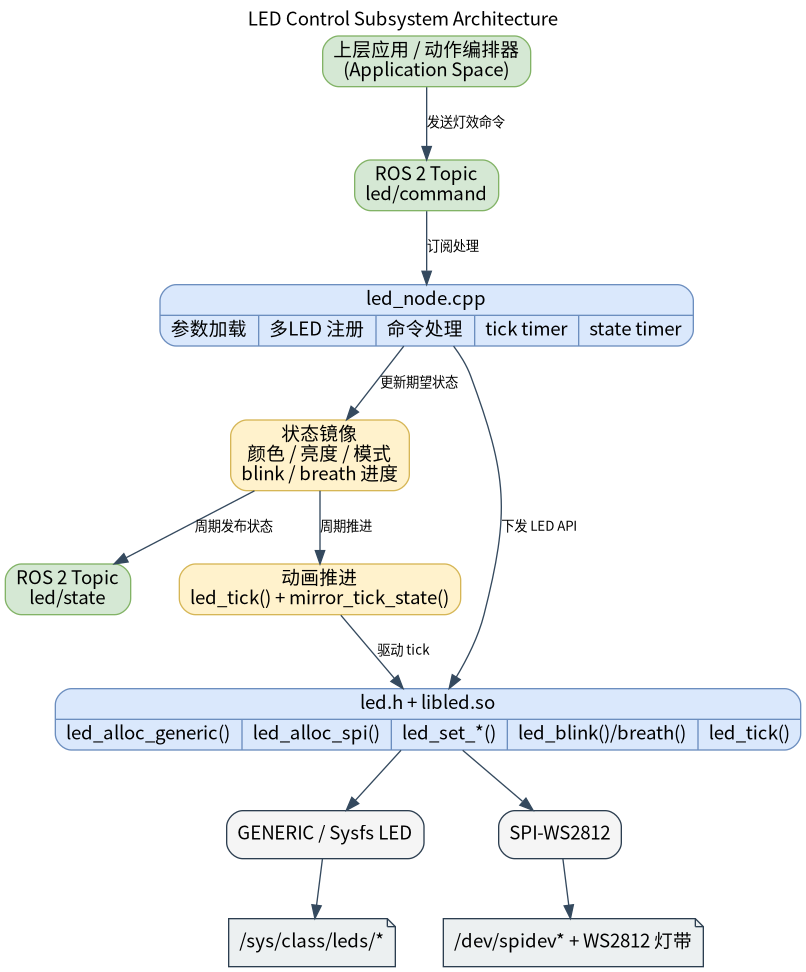

  • 软件框图：

模块流程图

  • 相关目录结构：
路径职责
middleware/ros2/peripherals/led/src/led_node.cppROS 2 LED 节点实现，负责参数校验、LED 注册、命令处理、tick 状态机和状态发布
middleware/ros2/peripherals/led/params/led_node.yaml默认参数文件，包含一组 generic LED 示例
middleware/ros2/peripherals/led/CMakeLists.txtperipherals_led_node 包构建文件，查找 led.h、libled.so 并生成 led_node
middleware/ros2/peripherals/led/msg/LedCommand.msgLED 命令消息定义
middleware/ros2/peripherals/led/msg/LedState.msgLED 状态消息定义
components/peripherals/led/include/led.h底层 LED 组件 C API
components/peripherals/led/test/test_led_generic.csysfs LED 底层测试程序
components/peripherals/led/test/test_led_ws2812.cSPI WS2812 底层测试程序

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k1-deb1 配套系统镜像；构建侧需要 CMake、C++ 编译器、ament_cmake、rclcpp 和 SDK 统一构建脚本。
  • 硬件与连接：generic 类型适用于板载 GPIO LED 或 Linux LED class 设备；spi 类型适用于接入 SPI 控制器的 WS2812/SK6812 灯带。需要提前确认 LED 名称、有效电平、SPI 设备节点、灯珠数量、供电和共地连接。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。以下编译测试命令均在sdk内执行。
  • 本模块编译：按依赖顺序先编译底层按键组件和消息接口，再编译 ROS 2 节点。
source build/envsetup.sh
cd components/peripherals/led
mm -DBUILD_TESTS=ON -DSROBOTIS_PERIPHERALS_LED_ENABLED_DRIVERS="drv_generic;drv_spi_ws2812"

cd ../../../
./build/build.sh package middleware/ros2/peripherals/led

预期产物包括：output/staging/lib/peripherals_led_node/led_node、output/staging/share/peripherals_led_node/params/led_node.yaml、output/staging/lib/libled.so，以及 LedCommand / LedState 的 ROS 2 接口安装文件。若当前目标不是 riscv64，请以实际 output/<target>/staging 或 output/staging 为准。

  • 常见差异说明：peripherals_led_node 的 CMakeLists.txt 会查找 led.h 和 libled.so；如果未先构建 components/peripherals/led，会报 led.h or libled not found。如果希望在 ROS 2 中使用 transport=spi，还需要确认底层 components/peripherals/led 构建时启用了 drv_spi_ws2812。参数文件顶层键必须写成实际节点名 led_node，不是包名 peripherals_led_node。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【示例一：启动 LED 节点并控制 SPI 灯带】​

前置：请先把参数文件改成 spi 场景，例如 transports=["spi"]、names=["strip0"]、spi_dev_paths=["/dev/spidev0.0"]、spi_num_leds=[23]，并确保底层 components/peripherals/led 构建时已启用 drv_spi_ws2812。spi_speed_hz 和 spi_reset_bytes 可先使用默认值 6400000 与 80。
spi_dev_paths根据当前板子实际的/dev/spidev0.0填写，如下所示：

cat output/staging/share/peripherals_led_node/params/led_node.yaml
led_node:
  ros__parameters:
    frame_id: "led"
    command_topic: "led/command"
    state_topic: "led/state"
    tick_period_ms: 50
    publish_period_ms: 100
    publish_on_command: true
    publish_on_startup: true

    led_ids: [0]
    transports: ["spi"]
    names: ["spi_ws2812"]

    generic_sysfs_names: [""]
    generic_active_levels: [0]

    spi_dev_paths: ["/dev/spidev0.0"]
    spi_num_leds: [1]
    spi_speed_hz: [6400000]
    spi_reset_bytes: [80]

确保已接入ws2812设备。

步骤 1：另起终端，进入 SDK 源码目录并加载运行环境。

source output/staging/setup.bash

预期现象：ros2 pkg executables peripherals_led_node 能看到 peripherals_led_node led_node。

步骤 2：确认或修改参数文件。默认安装后的参数文件路径如下：

output/staging/share/peripherals_led_node/params/led_node.yaml

默认配置等价于一颗 generic LED，展示 SPI 驱动前需要先改成 spi 配置。

步骤 3：启动 LED 节点。

ros2 run peripherals_led_node led_node \
  --ros-args \
  --params-file output/staging/share/peripherals_led_node/params/led_node.yaml

预期现象：终端打印 led_node ready，并带出命令话题、状态话题、LED 数量、tick 周期和状态发布周期。

步骤 4：另开终端订阅状态话题。

source output/staging/setup.bash
ros2 topic echo /led/state

预期现象：打印当前的led状态

步骤 5： 发布一条常亮红灯命令:

ros2 topic pub --once /led/command peripherals_led_node/msg/LedCommand  \
   "{header: {frame_id: 'led'}, led_id: 0, r: 255, g: 0, b: 0, brightness: 128, mode: 0, period_ms: 0, on_ms: 0, count: 0}"

发布一条常亮绿灯命令:

ros2 topic pub --once /led/command peripherals_led_node/msg/LedCommand \
 "{header: {frame_id: 'led'}, led_id: 0, r: 0, g: 255, b: 0, brightness: 128, mode: 0, period_ms: 0, on_ms: 0, count: 0}"

预期现象：对应 WS2812 灯带进入常亮红色或者绿色状态；/led/state 中 led_id=0 的 r/g/b、brightness、mode 和 is_on 会同步更新。当前 SPI 实现会把整条灯带刷成同一种颜色和亮度，不支持按单颗灯珠分别控制。

3.2 【示例二：控制闪烁与呼吸效果】​

前置（与 §2「前置条件」一致可写「见 §2」）：见 §2。LED 节点已启动。

步骤 1：发送闪烁命令。

ros2 topic pub --once /led/command peripherals_led_node/msg/LedCommand \
  "{header: {frame_id: 'led'}, led_id: 0, r: 255, g: 255, b: 255, brightness: 255, mode: 1, period_ms: 1000, on_ms: 200, count: 5}"

预期现象：WS2812 灯带执行 5 次白色闪烁。节点内部会在 tick_period_ms 定时器里调用 led_tick() 并镜像状态机，因此 /led/state 的 brightness 与 is_on 会随闪烁变化。在当前实现里，闪烁模式下状态亮度会在 255/0 间切换，命令中的 brightness 字段不会参与闪烁亮度计算。

步骤 2：发送呼吸命令。

ros2 topic pub --once /led/command peripherals_led_node/msg/LedCommand \
  "{header: {frame_id: 'led'}, led_id: 0, r: 0, g: 0, b: 255, brightness: 128, mode: 2, period_ms: 2000, on_ms: 0, count: 0}"

预期现象：WS2812 灯带进入蓝色呼吸效果。/led/state 中 mode=2，brightness 会随时间周期性变化。当前实现不会直接使用命令中的 brightness 作为呼吸亮度。

步骤 3：发送关灯命令。

ros2 topic pub --once /led/command peripherals_led_node/msg/LedCommand \
  "{header: {frame_id: 'led'}, led_id: 0, r: 0, g: 0, b: 0, brightness: 0, mode: 0, period_ms: 0, on_ms: 0, count: 0}"

预期现象：LED 熄灭，/led/state 中 is_on=false，brightness=0。如果命令中的 led_id 不存在，节点会打印 unknown led_id 告警并忽略该命令。

4. 应用开发​

  • 对外 API 或接口形态（头文件、库名、服务/话题）：上层应用通过 /led/command 发布 peripherals_led_node/msg/LedCommand 控制目标 LED；通过 /led/state 订阅 peripherals_led_node/msg/LedState 获取每路 LED 当前状态。当前节点不提供 service 接口。
  • 调用方式与注意点（线程、权限、资源释放等）：LedCommand.led_id 用于选择目标 LED；mode 取值为 0=STATIC、1=BLINK、2=BREATH；闪烁和呼吸模式下 period_ms 必须大于 0；闪烁模式下 count=0 表示无限循环；参数数组 led_ids、transports、names、generic_sysfs_names、generic_active_levels、spi_dev_paths、spi_num_leds、spi_speed_hz、spi_reset_bytes 必须与 led_ids 等长，且 led_ids 必须唯一。SPI 设备名如果不带驱动前缀，节点会自动补成 spi-ws2812:<name>。
  • 参考 demo 或示例路径：middleware/ros2/peripherals/led/README.md、middleware/ros2/peripherals/led/params/led_node.yaml、middleware/ros2/peripherals/led/src/led_node.cpp、components/peripherals/led/test/test_led_generic.c、components/peripherals/led/test/test_led_ws2812.c。

主要消息字段如下：

接口字段含义
LedCommandled_id目标 LED 逻辑 ID
LedCommandr/g/b目标颜色分量，范围 0..255
LedCommandbrightness目标亮度，范围 0..255；当前实现中仅 STATIC 模式直接使用，BLINK/BREATH 会被节点状态机覆盖
LedCommandmode0=STATIC、1=BLINK、2=BREATH
LedCommandperiod_ms闪烁或呼吸周期
LedCommandon_ms闪烁模式下亮灯持续时间
LedCommandcount闪烁重复次数，0=无限
LedStateis_on当前是否处于亮起状态

5. 调试指南​

  • 先用底层组件验证链路：如果构建时启用了测试程序，可先运行 test_led_generic 或 test_led_ws2812，确认底层 led.h + libled.so 能直接控制硬件，再回到 ROS 2 节点排查。
  • 观察节点启动日志：正常启动会打印 led_node ready；如果参数数组长度不一致，会抛出 size mismatch with led_ids；如果 LED 分配失败，会抛出 failed to allocate LED device。
  • 如果 generic 模式下无响应，先检查 /sys/class/leds/<name>/brightness 是否存在，且当前用户具备写权限。
  • 如果 spi 模式下无响应，检查 /dev/spidevX.Y 是否存在、当前用户是否可访问、底层组件是否已启用 drv_spi_ws2812，并核对 spi_num_leds、spi_speed_hz 和 spi_reset_bytes。
  • 如果闪烁或呼吸效果不变化，确认 tick_period_ms > 0，且节点主循环没有阻塞；当前效果推进完全依赖定时器周期调用 led_tick()。

6. 常见问题​

暂无
