基础传感器 · 电源

1. 模块概述​

  • 主要功能：电源模块位于机器人开发层的基础传感器能力中，对下封装 components/peripherals/pm 电源管理组件，对上提供 ROS 2 节点 pm_node。模块用于持续读取电池/供电状态，并以状态话题形式发布；同时向上层暴露电源开关控制服务，供业务节点进行开关请求和结果确认。
  • 规格或特性（接口形态、速率、分辨率、算法版本等）：模块采用“状态话题 + 控制服务”的混合接口。状态输出消息为 peripherals_pm_node/msg/PowerStatus，默认话题为 /power/status；控制输入为 peripherals_pm_node/srv/SetPowerSwitch，默认服务名为 /power/set_switch。节点名固定为 pm_node；默认轮询与发布频率为 1.0 Hz；支持 generic、adc、ina219 三类底层驱动入口，但当前代码路径最完整、最推荐使用的是 generic。

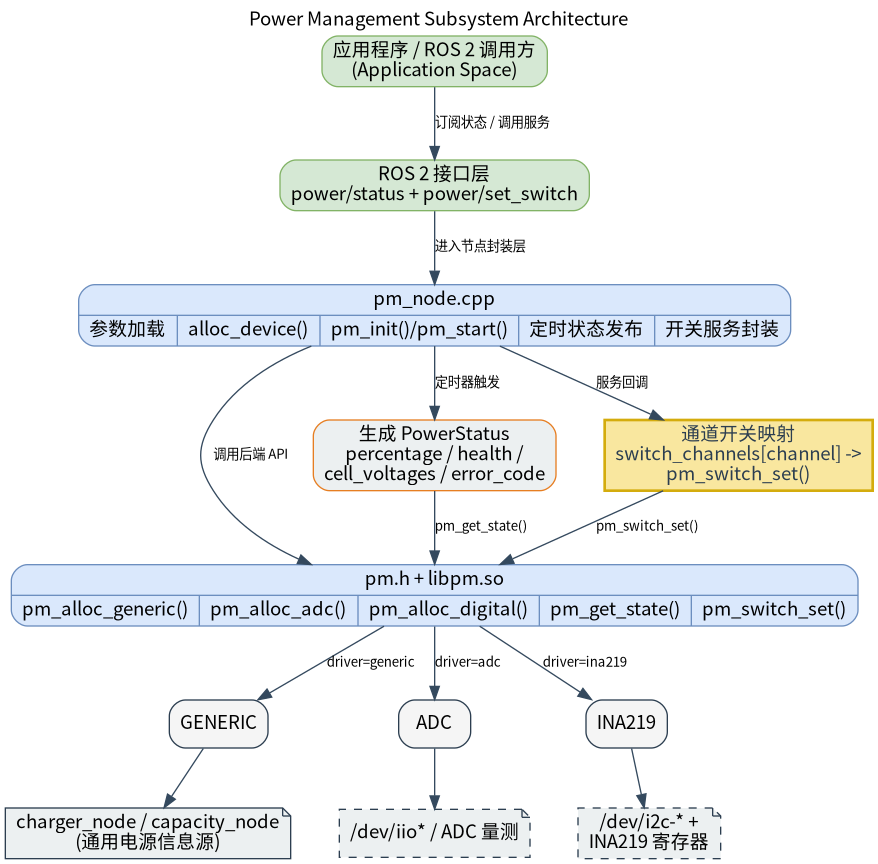

  • 软件框图：

模块流程图

  • 相关目录结构：
路径职责
middleware/ros2/peripherals/pm/src/pm_node.cppROS 2 电源节点实现，负责加载参数、构造底层设备、轮询状态并提供开关服务
middleware/ros2/peripherals/pm/params/pm_node.yaml默认节点参数文件，包含驱动选择、话题名、服务名、轮询频率和底层配置
middleware/ros2/peripherals/pm/CMakeLists.txtperipherals_pm_node 包构建文件，查找 pm.h、libpm.so 并生成 pm_node
middleware/ros2/peripherals/pm/package.xmlROS 2 包元数据和依赖声明
middleware/ros2/peripherals/pm/msg/PowerStatus.msg电源状态消息定义
middleware/ros2/peripherals/pm/srv/SetPowerSwitch.srv电源开关服务定义
components/peripherals/pm/include/pm.h底层电源组件 C API、状态结构体和配置结构体
components/peripherals/pm/src/pm_core.c底层生命周期、驱动分配、状态读取和开关控制公共逻辑
components/peripherals/pm/src/drivers/drv_generic.c通过 Linux power_supply 节点读取充电状态和电量百分比的通用驱动
components/peripherals/pm/test/test_pm_generic.cgeneric 驱动测试程序，用于先验证底层读取链路
components/peripherals/pm/test/test_pm_adc.cADC 驱动测试程序，用于验证另一类底层接入方式

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k1-deb1 配套系统镜像；构建侧需要 C++17 编译器、CMake、ament_cmake、rclcpp 和 SDK 统一构建脚本。若使用 generic 驱动，系统需暴露 /sys/class/power_supply/<charger>/online 与 /sys/class/power_supply/<battery>/capacity。
  • 硬件与连接：需要板子集成电量计芯片CW2015和充电芯片IP2317，且内核需要打开驱动以及dts配置。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。以下编译测试命令均在sdk内执行。
  • 本模块编译：按依赖顺序先编译底层电源组件，再编译同仓库内自带 PowerStatus.msg 和 SetPowerSwitch.srv 的 ROS 2 节点包。
source build/envsetup.sh
./build/build.sh package components/peripherals/pm
./build/build.sh package middleware/ros2/peripherals/pm

预期产物包括：output/staging/lib/peripherals_pm_node/pm_node、output/staging/share/peripherals_pm_node/params/pm_node.yaml、output/staging/lib/libpm.so，以及 peripherals_pm_node/msg/PowerStatus 与 peripherals_pm_node/srv/SetPowerSwitch 的 ROS 2 接口安装文件。若当前目标不是 riscv64，请以实际 output/<target>/staging 或 output/staging 为准。

  • 常见差异说明：peripherals_pm_node 的 CMakeLists.txt 会查找 pm.h 和 libpm.so；如果未先构建 components/peripherals/pm，会报 pm.h or libpm not found。参数文件顶层键必须写成实际节点名 pm_node，不是包名 peripherals_pm_node。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【示例一：启动电源节点并观察状态话题】​

前置：请先确认目标板已经暴露了可读的 power_supply 节点；若你的节点名不是默认的 ip2317-charger 与 cw-bat，请在运行参数中传入实际名称。

步骤 1：进入 SDK 源码目录并加载运行环境。

source output/staging/setup.bash

预期现象：ros2 pkg executables peripherals_pm_node 能看到 peripherals_pm_node pm_node。

步骤 2：确认或修改默认参数文件。安装后的默认参数文件路径如下：

output/staging/share/peripherals_pm_node/params/pm_node.yaml

默认内容等价于：

pm_node:
  ros__parameters:
    driver: "generic"
    name: "main_batt"

    frame_id: "power"
    status_topic: "power/status"
    switch_service: "power/set_switch"
    poll_hz: 1.0
    publish_on_startup: true

    charger_node: "ip2317-charger"
    capacity_node: "cw-bat"

预期现象：如果目标系统中的 power_supply 节点名称不是 ip2317-charger 和 cw-bat，必须先修改参数，否则节点启动后会持续读取失败。

步骤 3：启动电源节点。

ros2 run peripherals_pm_node pm_node \
  --ros-args \
  --params-file output/staging/share/peripherals_pm_node/params/pm_node.yaml

预期现象：终端打印类似日志，表示节点已按 generic 驱动启动。

pm_node ready: driver=generic name=main_batt topic=/power/status switch_service=power/set_switch poll_hz=1.000

步骤 4：另开一个终端，加载同样的 ROS 2 环境并订阅状态话题。

source output/staging/setup.bash
ros2 topic echo /power/status

预期现象：如果底层读取成功，会周期性看到 peripherals_pm_node/msg/PowerStatus 输出，例如：

header:
  stamp:
    sec: 0
    nanosec: 0
  frame_id: power
status: 1
percentage: 98.0
health: 0.0
cycle_count: 0
error_code: 0
cell_count: 0
cell_voltages: []
---

步骤 5：做插拔充电器测试。

操作预期现象
未充电status=1，表示 DISCHARGING
插入充电器status=2，表示 CHARGING
电量节点可读percentage 随 capacity 节点变化
节点名配置错误或节点不可读终端会周期性打印 pm_get_state failed 警告

4. 应用开发​

  • 对外 API 或接口形态（头文件、库名、服务/话题）：上层主要通过 ROS 2 话题 /power/status 订阅电源状态，消息类型为 peripherals_pm_node/msg/PowerStatus；通过 ROS 2 服务 /power/set_switch 发起电源开关控制，服务类型为 peripherals_pm_node/srv/SetPowerSwitch。PowerStatus 当前包含 status、percentage、health、cycle_count、error_code、cell_count 和 cell_voltages；服务请求包含 channel 和 enable，响应包含 success 和 message。
  • 调用方式与注意点（线程、权限、资源释放等）：
    • 状态消息中的 status 映射关系为：0=UNKNOWN、1=DISCHARGING、2=CHARGING、3=FULL、4=FAULT、5=SLEEP。
    • 节点通过定时器周期性调用 pm_get_state()，而不是依赖底层回调推送完整状态；这是因为当前底层回调主要覆盖充放电状态变化，不适合作为完整快照通道。
    • publish_on_startup=true 时，节点启动后会立即发布一次状态；之后再按 poll_hz 设定的频率继续发布。
    • 参数校验较严格：poll_hz、capacity_mah、max_voltage、min_voltage、max_temp 必须大于 0；max_voltage > min_voltage；warn_voltage 和 crit_voltage 必须落在 [min_voltage, max_voltage] 且 warn_voltage >= crit_voltage；ina219 的 i2c_addr 必须在 [0, 127]；switch_channels 最多 256 项。
    • switch_channels 是从服务通道号到底层通道名的映射数组。SetPowerSwitch.srv 的 channel 是 uint8，节点内部通过 switch_channels[channel] 找到底层名字；如果该下标不存在或为空字符串，服务会直接返回失败。
    • 当前 ROS 2 PowerStatus.msg 不能完整承载底层 pm_state 中的 voltage、current、power、temperature 等字段；如果业务依赖这些数据，需要扩展消息定义或新增专门的电池状态消息。
    • 当前底层 generic、adc、ina219 驱动的 pm_switch_set() 都未形成完整可用能力；其中 generic 明确返回 -ENOSYS，adc/ina219 也还是占位实现。因此在现阶段，应将服务视为“接口已预留、是否可用取决于底层后端”。
  • 参考 demo 或示例路径：middleware/ros2/peripherals/pm/README.md、middleware/ros2/peripherals/pm/params/pm_node.yaml、middleware/ros2/peripherals/pm/src/pm_node.cpp、components/peripherals/pm/test/test_pm_generic.c、components/peripherals/pm/test/test_pm_adc.c。

PowerStatus 字段说明如下：

字段含义
headerROS 标准时间戳和坐标系字段，frame_id 来自参数 frame_id
status充放电状态枚举
percentage电量百分比，范围 0.0-100.0
health健康度，当前取决于底层驱动是否提供
cycle_count充放电循环次数
error_code硬件错误码，0 表示无错误
cell_count单体电芯数量
cell_voltages单体电芯电压数组，最多 16 项

5. 调试指南​

  • 先用底层组件验证 generic 驱动链路：如果当前构建启用了组件测试程序，可在 components/peripherals/pm 下按组件 README 的方式使用 -DBUILD_TESTS=ON 编译 test_pm_generic，然后运行 ./build/test_pm_generic ip2317-charger cw-bat。如果该程序都无法稳定输出 SOC 和 status，优先检查 Linux power_supply 节点名称和读取权限。
  • 直接检查 Linux 节点：确认 /sys/class/power_supply/<charger_node>/online 和 /sys/class/power_supply/<capacity_node>/capacity 是否存在，并可被 cat 正常读取；online 一般用于判断是否在充电，capacity 用于获取百分比。
  • 观察 ROS 2 节点日志：正常启动会打印 pm_node ready；如果底层读取失败，会节流打印 pm_get_state failed。如果参数校验失败，节点会在启动阶段抛出异常，例如 poll_hz must be > 0、charger_node must not be empty for generic driver。
  • 观察 ROS 2 图和接口：使用 ros2 node list 确认存在 /pm_node，使用 ros2 topic echo /power/status 查看状态输出，使用 ros2 service call /power/set_switch ... 验证服务返回。
  • 如果服务总是失败，要先区分失败来源：未配置 switch_channels 时会直接返回 channel N is not configured；底层不支持时会返回 pm_switch_set failed ... 且伴随错误码，例如当前 generic 驱动的 -ENOSYS。
  • 与硬件或 BSP 同事联调时，建议一并提供：板型和镜像版本、内核版本、/sys/class/power_supply 目录结构、online 和 capacity 节点的实际路径与示例值、所用 pm_node.yaml、节点启动日志、服务调用命令和返回结果。如果是 adc 或 ina219 路径，还应提供对应设备节点路径、I2C 地址和采样硬件接线。

6. 常见问题​

暂无
