基础传感器 · 按键

1. 模块概述​

  • 主要功能：按键模块位于机器人开发层的基础传感器能力中，对下封装 components/peripherals/key 用户态 GPIO 按键组件，对上提供 ROS 2 节点 key_node 和按键事件话题。模块用于把物理 GPIO 电平变化转换为按下、释放、单击、双击、长按和长按连发等离散事件，供上层应用、交互逻辑或状态机订阅使用。
  • 规格或特性：对外接口为 ROS 2 话题 peripherals_key_node/msg/KeyEvent，默认话题名为 /key/events；节点名固定为 key_node；发布队列深度为 32；默认事件队列刷出周期为 10 ms；支持一次注册多个 GPIO 按键；每个按键可配置逻辑 key_id、Linux GPIO 编号、有效电平、长按阈值、双击窗口和日志名称。底层依赖 libkey.so、key.h、libgpiod 与 /dev/gpiochip*。

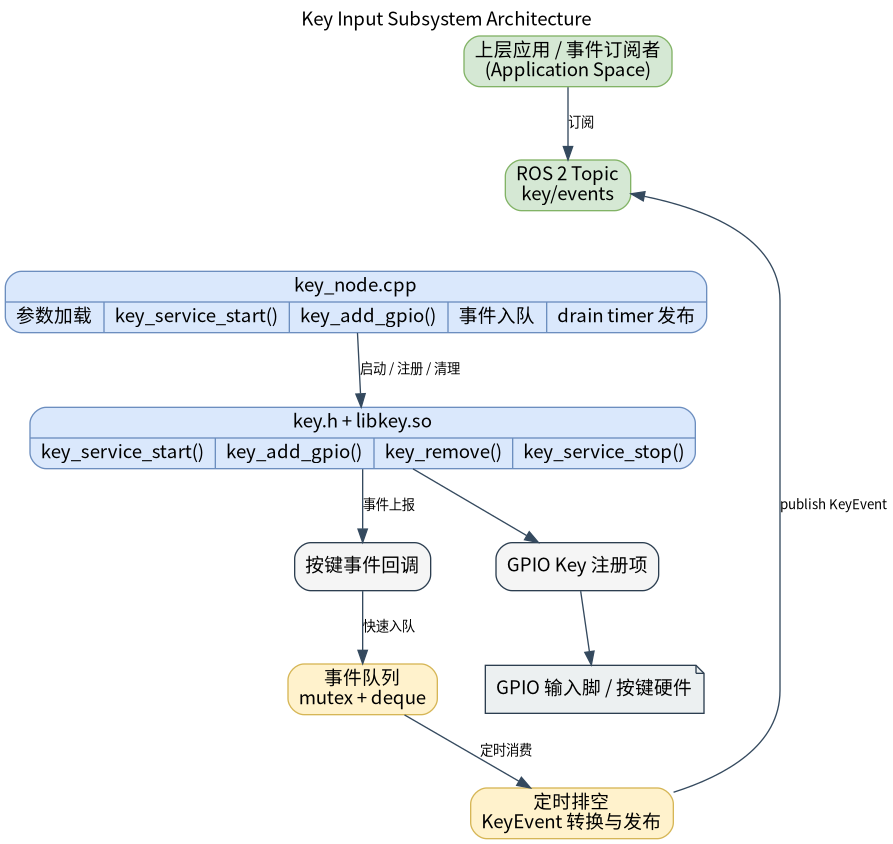

  • 软件框图：

模块流程图

  • 相关目录结构：
路径职责
middleware/ros2/peripherals/key/src/key_node.cppROS 2 按键节点实现，负责加载参数、注册底层 GPIO 按键、缓存回调事件并发布 KeyEvent
middleware/ros2/peripherals/key/params/key_node.yaml默认节点参数文件，包含默认话题、frame_id、发布周期和按键数组配置
middleware/ros2/peripherals/key/CMakeLists.txtperipherals_key_node 包构建文件，查找 key.h、libkey.so 并生成可执行文件 key_node
middleware/ros2/peripherals/key/package.xmlROS 2 包元数据和依赖声明
middleware/ros2/peripherals/key/msg/KeyEvent.msg按键事件消息定义
components/peripherals/key/include/key.h底层按键组件 C API、事件枚举和 key_config_t 配置结构体
components/peripherals/key/src/key.c底层 GPIO 读取、去抖和事件识别实现
components/peripherals/key/test/test_key.c底层按键组件自测程序，可用于先排除硬件和 GPIO 配置问题

2. 环境准备​

前置条件​

  • 运行环境：推荐板端环境 k3-com260 配套系统镜像；
  • 硬件与连接：目标板需暴露可由 Linux 访问的 GPIO 控制器，并接有机械按键或按键板；确认按键对应的 Linux 逻辑 GPIO 编号、有效电平和上下拉方式。当前演示程序默认使用 GPIO113 与 GPIO114，两者均配置为高电平有效。
  • 工具与权限：运行用户需要访问 /dev/gpiochip* 的权限；如设备节点权限未放开，可使用 sudo 运行演示程序。

构建编译​

  • 获取代码：详见 2.3-配置编译 章节，使用 repo 工具克隆完整 SDK。以下编译测试命令均在sdk内执行。
  • 本模块编译：按依赖顺序先编译底层按键组件，再编译同仓库内自带 KeyEvent.msg 的 ROS 2 节点包。
source build/envsetup.sh

./build/build.sh package components/peripherals/key
./build/build.sh package middleware/ros2/peripherals/key

预期产物包括：output/staging/lib/peripherals_key_node/key_node、output/staging/share/peripherals_key_node/params/key_node.yaml、output/staging/lib/libkey.so 以及 peripherals_key_node/msg/KeyEvent 的 ROS 2 接口安装文件。若当前目标不是 riscv64，请以实际 output/<target>/staging 或 output/staging 为准。

  • 常见差异说明：peripherals_key_node 的 CMakeLists.txt 会查找 key.h 和 libkey.so；如果未先构建 components/peripherals/key，会报 key.h or libkey not found。ROS 2 参数文件顶层键必须是实际节点名 key_node，不是包名 peripherals_key_node。

3. 示例使用（从 0 跑通）​

本节为读者按步骤复现的主线：

3.1 【示例一：启动 ROS 2 按键节点并观察事件】​

前置目标板已连接物理按键；当前参数文件中的 gpio_nums、active_lows 与实际硬件一致；当前用户具备 /dev/gpiochip* 访问权限。

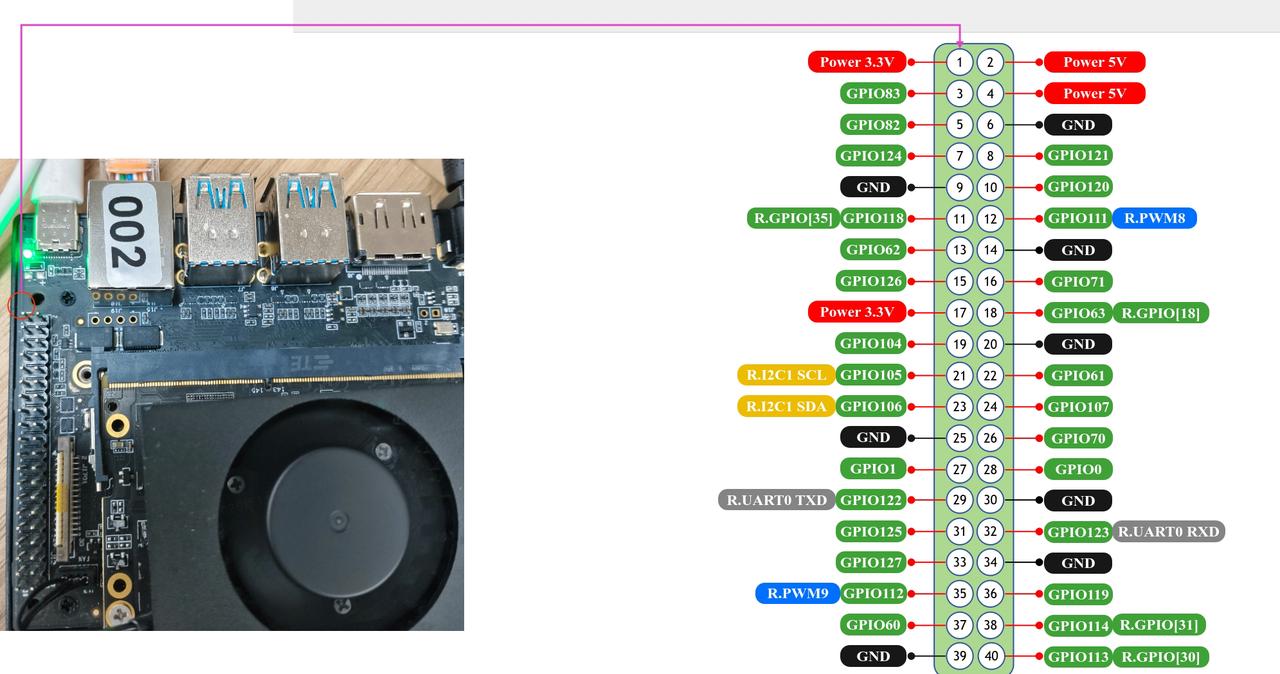

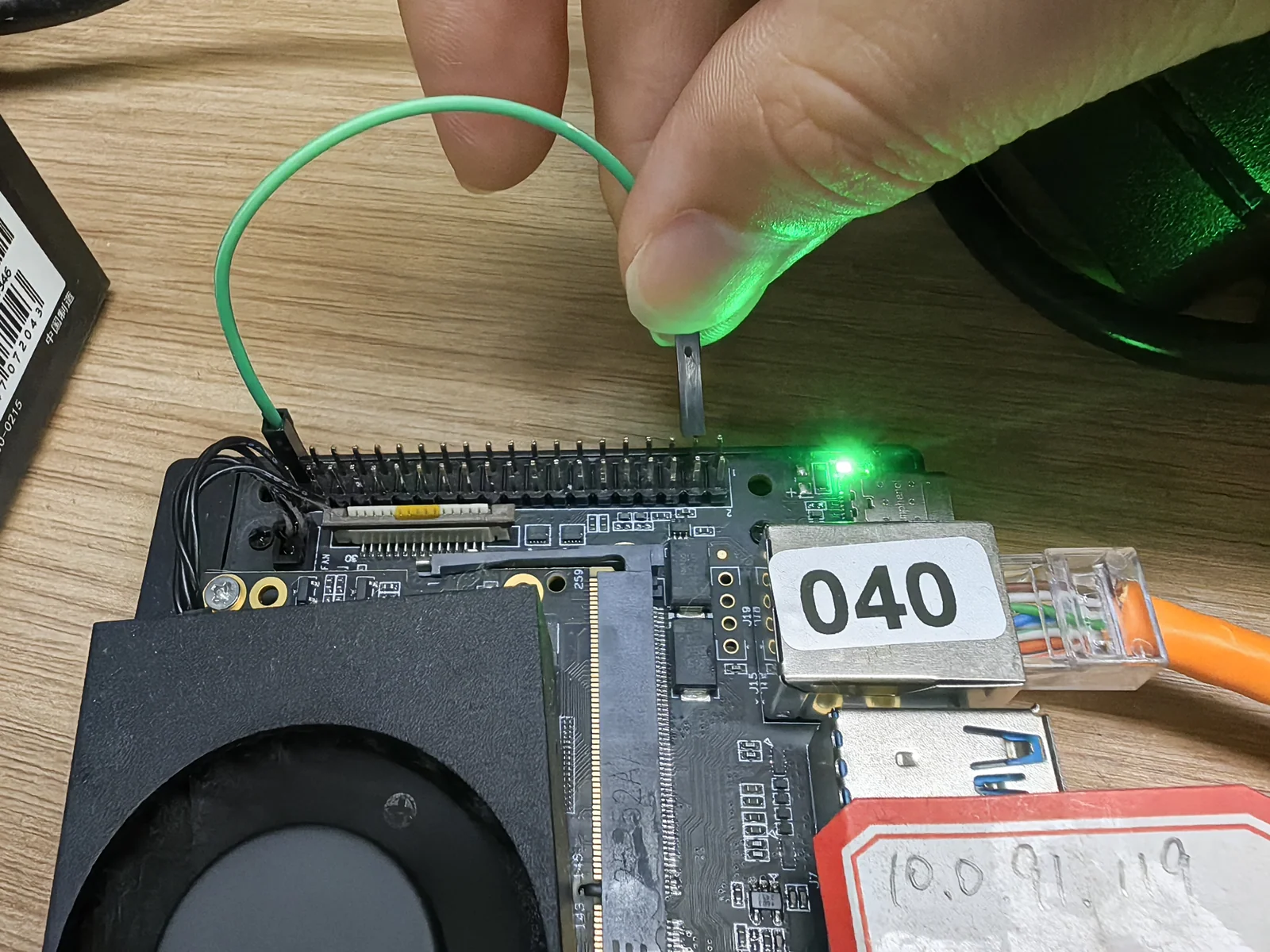

本实例以k3-com260开发板中的gpio83为例，可通过杜邦线短接到GND，模拟实体的key按键。 模块流程图 模块流程图

步骤 1：进入 SDK 源码目录并加载运行环境。


source output/staging/setup.bash

预期现象：ros2 pkg executables peripherals_key_node 能看到 peripherals_key_node key_node。

步骤 2：确认或修改按键参数文件。默认安装后的参数文件路径如下：

output/staging/share/peripherals_key_node/params/key_node.yaml

默认内容等价于：

key_node:
  ros__parameters:
    event_topic: "key/events"
    frame_id: "key"
    publish_period_ms: 10
    key_ids: [0]
    gpio_nums: [83]
    active_lows: [1]
    long_press_mss: [1500]
    double_click_mss: [300]
    key_names: ["power_key"]

预期现象：如果实际按键不是 GPIO83 或不是低电平有效，请先修改 gpio_nums 和 active_lows，否则节点可能启动失败或无事件输出。

步骤 3：启动按键节点。

ros2 run peripherals_key_node key_node \
  --ros-args \
  --params-file output/staging/share/peripherals_key_node/params/key_node.yaml

预期现象：终端打印类似日志，表示节点已启动并完成按键注册。

registered key: key_id=0 gpio=83 active_low=true long_press_ms=1500 double_click_ms=300 name=power_key
key_node ready: topic=/key/events, keys=1

步骤 4：另开一个终端，加载同样的 ROS 2 环境并订阅事件话题。

source output/staging/setup.bash
ros2 topic echo /key/events

预期现象：按下物理按键后会看到 peripherals_key_node/msg/KeyEvent 输出，例如：

header:
  stamp:
    sec: 0
    nanosec: 0
  frame_id: key
key_id: 0
event_type: 1
---

步骤 5：按不同手势验证事件类型。

操作预期事件
短按一次先出现 event_type=1（按下），再出现 event_type=2（释放），双击窗口超时后出现 event_type=3（单击）
快速按两次第二次释放后出现 event_type=4（双击）
长按超过 long_press_mss出现 event_type=5（长按触发）
长按后继续保持周期性出现 event_type=8（长按连发）

3.2 【示例二：配置多个按键并验证广播订阅】​

前置 :目标板有多个可用 GPIO 按键，且已确认每个按键的 Linux GPIO 编号和有效电平。

步骤 1：准备多按键参数文件，例如 /tmp/key_node_multi.yaml。注意 key_ids、gpio_nums、active_lows、long_press_mss、double_click_mss 必须是等长数组；key_names 如果提供，也必须等长。

key_node:
  ros__parameters:
    event_topic: "key/events"
    frame_id: "key"
    publish_period_ms: 10

    key_ids:          [0,        1,         2]
    gpio_nums:        [83,       84,        85]
    active_lows:      [1,        1,         0]
    long_press_mss:   [1500,     2000,      1000]
    double_click_mss: [300,      300,       250]
    key_names:        ["power",  "reset",   "mode"]

预期现象：第 i 个数组元素组合成第 i 个按键配置。例如第一个按键是 key_id=0、gpio=83、低电平有效、长按阈值 1500 ms、双击窗口 300 ms。

步骤 2：使用多按键参数文件启动节点。

source output/staging/setup.bash

ros2 run peripherals_key_node key_node \
  --ros-args \
  --params-file /tmp/key_node_multi.yaml

预期现象：终端分别打印每个按键的 registered key 日志，并最终打印 keys=3。

步骤 3：另开两个终端同时订阅同一话题。

ros2 topic echo /key/events
ros2 topic hz /key/events

预期现象：ros2 topic echo 能看到每个物理按键对应的 key_id；多个订阅者都能收到同一批按键事件，说明按键接口采用广播型话题模型。

4. 应用开发​

  • 对外 API 或接口形态：上层应用主要订阅 ROS 2 话题 /key/events，消息类型为 peripherals_key_node/msg/KeyEvent。消息字段包括 std_msgs/Header header、uint32 key_id、uint8 event_type。
  • 调用方式与注意点（线程、权限、资源释放等）：
    • 订阅端按 key_id 区分物理按键，按 event_type 区分事件类型。当前节点会发布 1=PRESSED、2=RELEASED、3=CLICK、4=DOUBLE_CLICK、5=LONG_PRESS_START、8=REPEAT；KeyEvent.msg 中的 6=LONG_PRESS_HOLD 和 7=LONG_PRESS_UP 当前不会由本节点产生。
    • header.frame_id 来自参数 frame_id，默认值为 key；同一轮队列刷出时，节点对本批事件使用同一个 now() 时间戳。
    • publish_period_ms 控制事件队列刷出周期，默认 10；建议保持为正整数，不建议设为 0 或过小值，避免定时器压力和无意义调度。
    • 参数数组必须满足长度约束：key_ids 非空且每项 >= 0，gpio_nums 每项 > 0，long_press_mss 和 double_click_mss 每项 >= 0。active_lows 建议只写 0 或 1，实际实现中非 0 都按低电平有效处理。
    • key_names 只用于日志打印，可以省略；省略时节点会生成 key_<key_id>_gpio_<gpio_num> 形式的默认名称。
    • 底层组件会启动后台扫描线程并在节点析构时释放资源；应用侧只需正常退出 key_node，不需要直接调用底层 key_service_stop()。
    • 单击事件需要等待双击窗口超时后才能确认，因此会比物理释放延后约 double_click_mss。底层 key_config_t 对 double_click_ms=0 的语义是使用默认值 300 ms，当前版本不应依赖把 double_click_mss 设为 0 来关闭双击判定。
  • 参考 demo 或示例路径：middleware/ros2/peripherals/key/README.md、middleware/ros2/peripherals/key/params/key_node.yaml、middleware/ros2/peripherals/key/src/key_node.cpp、components/peripherals/key/test/test_key.c。

事件类型映射如下：

底层事件ROS 2 event_type含义
KEY_EV_PRESSED1物理按下
KEY_EV_RELEASED2物理释放
KEY_EV_CLICK3单击
KEY_EV_DOUBLE_CLICK4双击
KEY_EV_LONG_PRESS5长按触发
KEY_EV_HOLD_REPEAT8长按连发

5. 调试指南​

  • 先用底层组件排除硬件问题：在 robotics_sdk 根目录执行 ./build/build.sh package components/peripherals/key，然后在目标板运行 sudo output/staging/bin/test_key。如果底层 test_key 没有事件输出，优先检查 GPIO 编号、有效电平、设备节点权限和硬件接线。
  • 与硬件或内核同事联调时，建议提供：板型和镜像版本、内核版本、按键原理图或接线说明、Linux GPIO 编号和有效电平。

6. 常见问题​

暂无
