基础传感器 · 雷达

1. 模块概述

  • 主要功能:本模块提供项目内统一的 2D 激光雷达接入能力,屏蔽不同厂商雷达的驱动差异,为 ROS 2 上层应用稳定发布 LaserScan 数据。在当前工程里,雷达通常作为 linksee 移动机器人方案中的基础传感器使用,为 slam_toolboxcartographernav2 等模块提供 /scan 输入。
  • 规格或特性
    • 支持驱动:YDLIDARRPLIDAR
    • 接口形态:串口型 2D 激光雷达,默认设备节点为 /dev/ttyUSB0
    • ROS 2 节点:peripherals_lidar_node 包中的 lidar_2d_node
    • 默认输出话题:/scan
    • 默认坐标系:laser_link
    • 典型参数:10Hz 扫描频率、量程 0.1m ~ 30m
    • YDLIDAR X3 Pro 默认串口波特率为 115200RPLIDAR C1 默认串口波特率为 460800

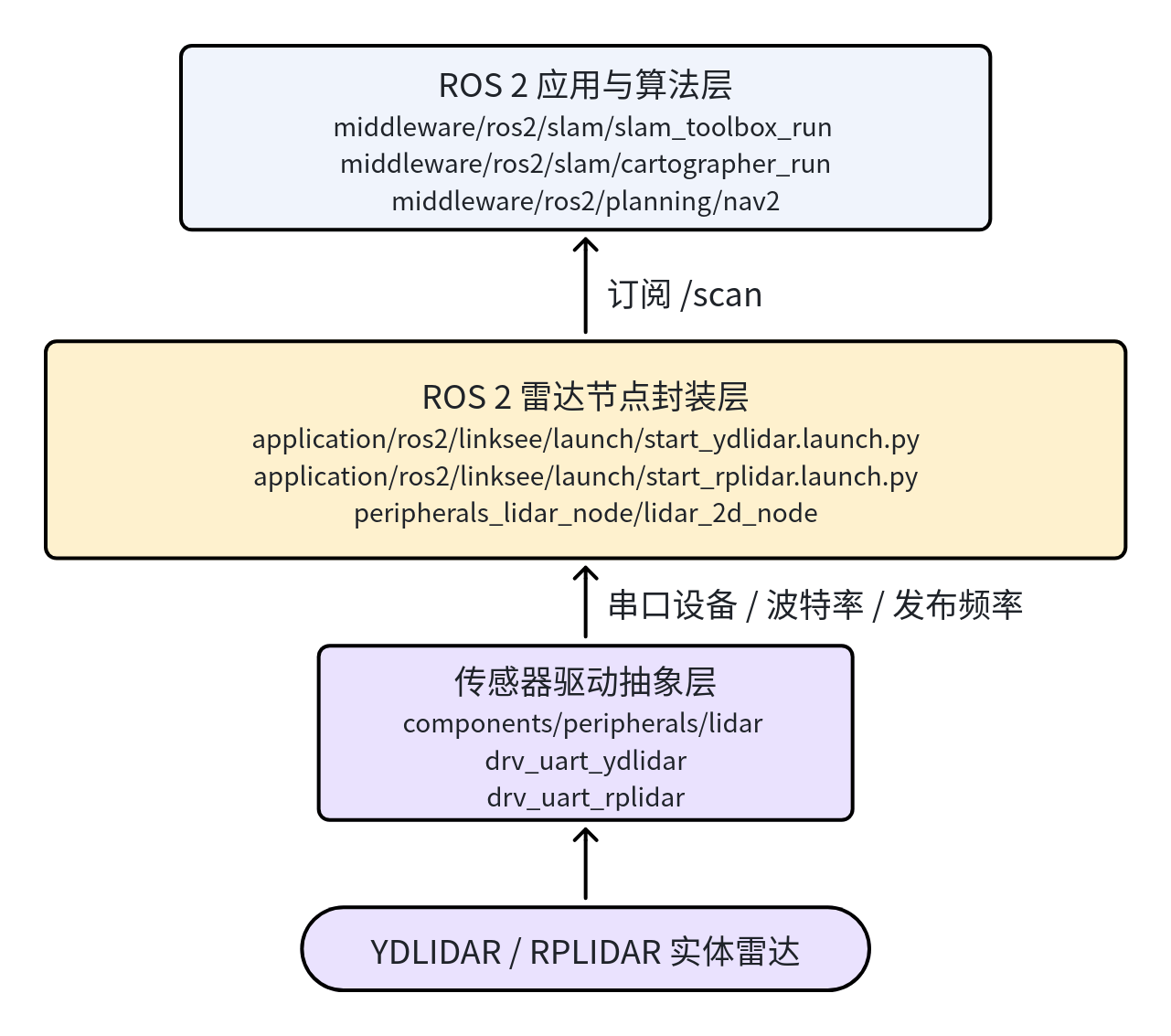

  • 软件框图:当前工程中,雷达模块在 ROS 2 使用链路中的位置如下:

  • 相关目录结构
路径职责
components/peripherals/lidar/雷达组件抽象层,统一管理不同型号驱动
components/peripherals/lidar/src/drivers/drv_uart_ydlidar/YDLIDAR 串口驱动实现
components/peripherals/lidar/src/drivers/drv_uart_rplidar/RPLIDAR 串口驱动实现
application/ros2/linksee/launch/start_ydlidar.launch.pylinksee 方案下 YDLIDAR 的 ROS 2 启动入口
application/ros2/linksee/launch/start_rplidar.launch.pylinksee 方案下 RPLIDAR 的 ROS 2 启动入口
application/ros2/linksee/config/ydlidar_x3_pro.yamlYDLIDAR X3 Pro 默认 ROS 2 参数配置
application/ros2/linksee/config/rplidar_c1.yamlRPLIDAR C1 默认 ROS 2 参数配置
application/ros2/linksee/README.mdlinksee 包中文说明,包含基础启动顺序

2. 环境准备

前置条件

SDK 源码获取和基础编译环境配置统一参考 Linksee参考方案。完成 SDK 初始化后,回到本文继续执行

  • 运行环境
    • 推荐系统:K3 板端 Bianbu / Ubuntu 兼容运行环境;
    • ROS 版本:ROS 2 Humble;
    • 构建方式:项目顶层 envsetup.sh + lunch + m/mm,或标准 ROS 2 colcon build
    • 运行时依赖:rclcpp、Launch、Lifecycle Node 运行环境。
  • 依赖与外部资源
    • 已安装 ROS 2 基础环境;
    • 建议按 linksee 文档安装整机依赖;
    • 雷达驱动对应第三方 SDK 在组件层已集成拉取逻辑;
    • 若需联调导航或建图,还需安装 slam_toolboxcartographernav2 等相关 ROS 2 组件。
  • 环境变量与初始化
source ~/spacemit_robot/output/staging/setup.bash
若在独立工作区构建,则使用:
source /opt/ros/humble/setup.bash
source install/setup.bash
  • 硬件与连接
    • 板型:k3-com260 或当前项目支持的等效板卡;
    • 外设:串口型 2D 激光雷达,如 YDLIDAR X3 ProRPLIDAR C1
    • 连接方式:USB 转串口或板载串口映射到 /dev/ttyUSB*
    • 使用前需确认雷达供电稳定、转动正常、安装方向与 laser_link 坐标约定一致。
  • 工具与权限
    • 需要具备串口设备访问权限;
    • 如提示权限不足,可将当前用户加入 dialout 组;
    • 建议配合 rviz2ros2 topic listros2 topic echoros2 lifecycle 等工具联调。

构建编译

  • 获取代码:本模块随整仓获取,无需单独拉取。可参考《快速入门》或 linksee 方案文档,通过 repo init / repo sync 获取完整工程。
  • 本模块编译
    1. 在项目顶层加载环境:
cd /path/to/spacemit_robot
source build/envsetup.sh
lunch # 选择linksee方案
2. 全量编译:
m
3. 若仅修改 ROS 2 侧相关包,可进入对应目录后执行:
cd application/ros2/linksee
mm
  • 产物说明
    • SDK 构建后的 ROS 2 运行环境位于 output/staging/
    • 雷达启动所需的 Launch 和参数文件会被安装到 linksee 包共享目录下;
    • 实际运行节点为 peripherals_lidar_node 中的 lidar_2d_node
  • 常见差异说明
    • YDLIDARRPLIDAR 的默认波特率不同,切换型号时需同步更换启动文件或参数文件;
    • 上层建图/导航模块统一订阅 /scan,因此更换雷达型号时通常无需修改算法节点,只需确保话题和坐标系保持一致。

3. 示例使用

本节偏向当前项目的 ROS 2 侧使用方式,示例命令沿用 linksee 方案中的实际启动顺序。

3.1 YDLIDAR X3 Pro

前置:见 §2。默认雷达已正确接入板端,设备节点存在,工程已完成构建。

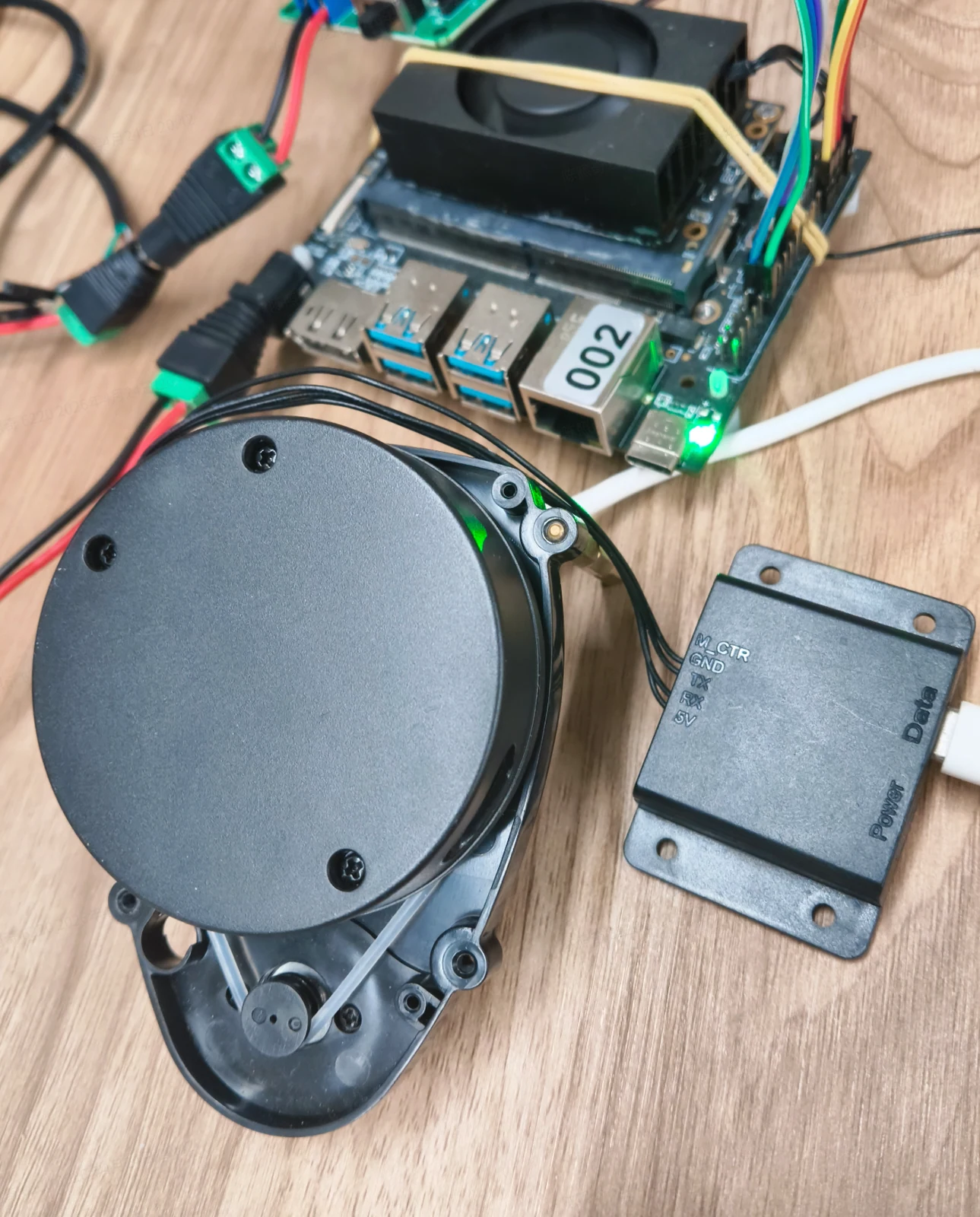

硬件外观:

步骤 1:加载运行环境

source ~/spacemit_robot/output/staging/setup.bash

预期现象:终端无报错,可识别 linksee 包与相关 Launch 文件。

步骤 2:启动雷达

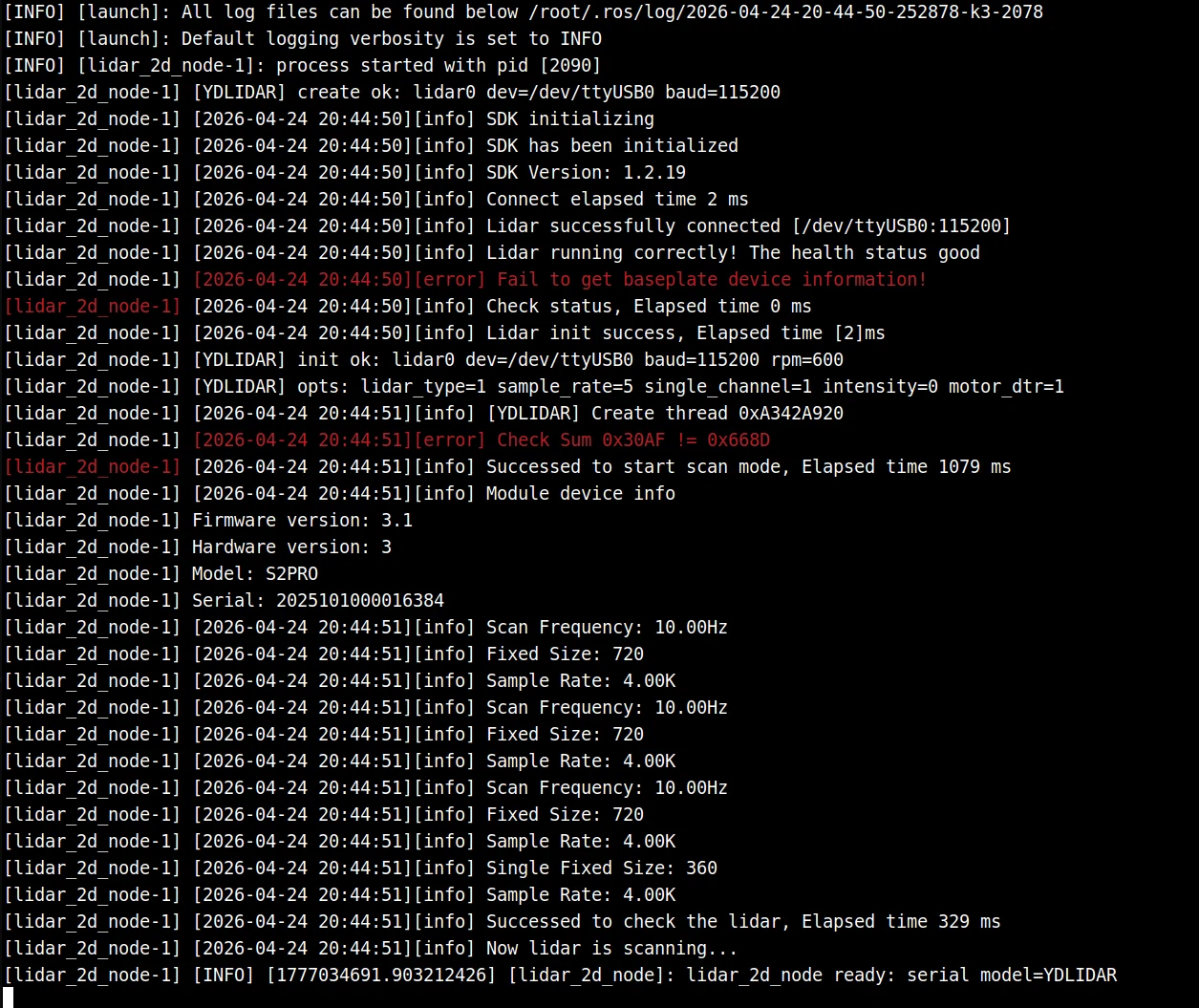

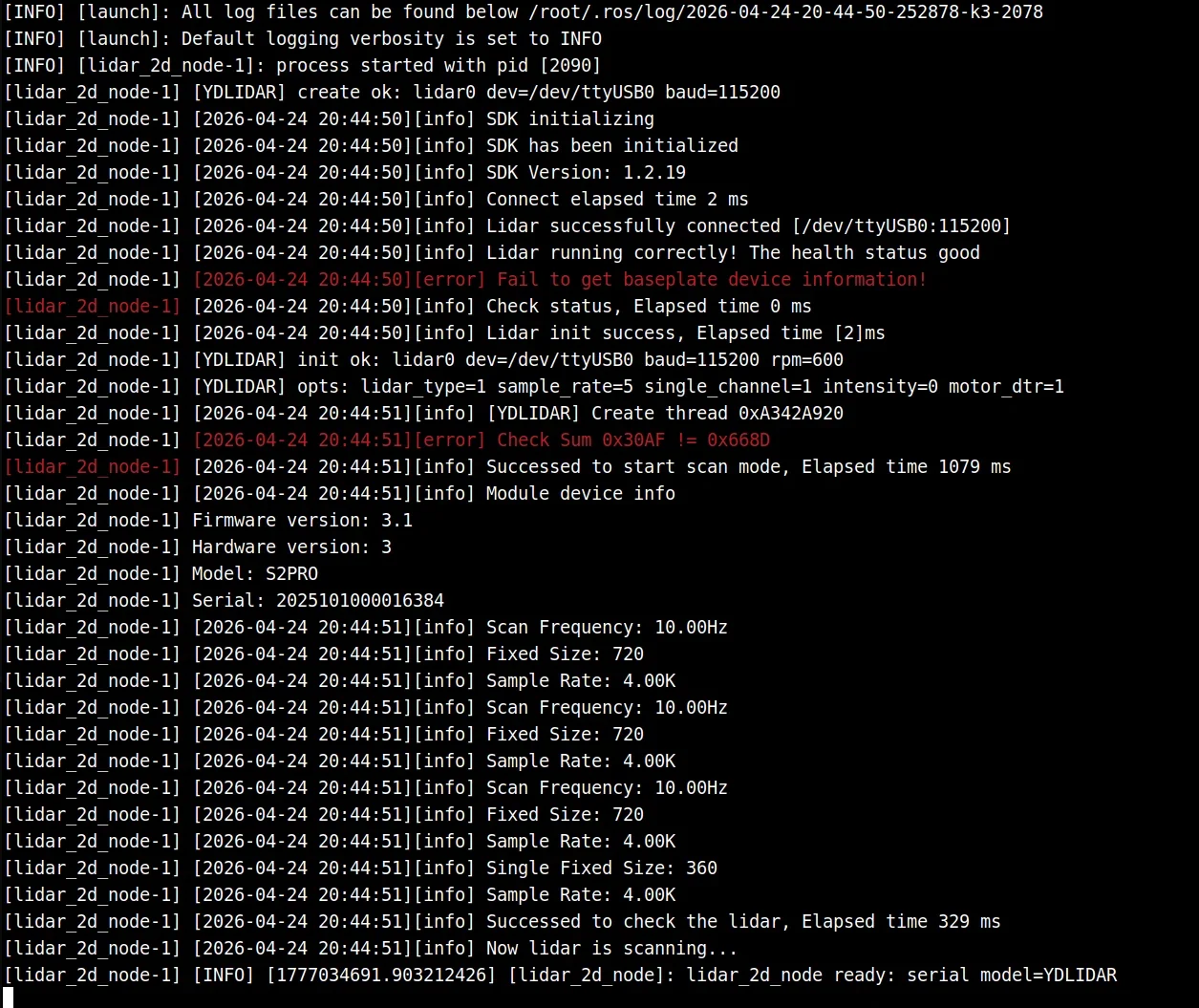

ros2 launch linksee start_ydlidar.launch.py

预期现象:终端中 lidar_2d_node 正常拉起,无串口打开失败、无驱动初始化失败日志。

步骤 3:检查话题输出

新开终端后执行:

source ~/spacemit_robot/output/staging/setup.bash
ros2 topic echo /scan

预期现象/scan 持续输出 sensor_msgs/msg/LaserScan 数据,frame_idlaser_link

步骤 4:用于建图或导航联调

linksee 方案中,雷达通常与底盘和导航模块联调,可按如下顺序继续:

source ~/spacemit_robot/output/staging/setup.bash
ros2 launch linksee base_control_esos.launch.py

新终端:

source ~/spacemit_robot/output/staging/setup.bash
ros2 launch linksee start_odom.launch.py

新终端:

source ~/spacemit_robot/output/staging/setup.bash
ros2 launch nav2 nav2.launch.py

预期现象nav2 可订阅 /scan,代价地图中的激光观测源正常更新。

3.2 RPLIDAR C1 验证

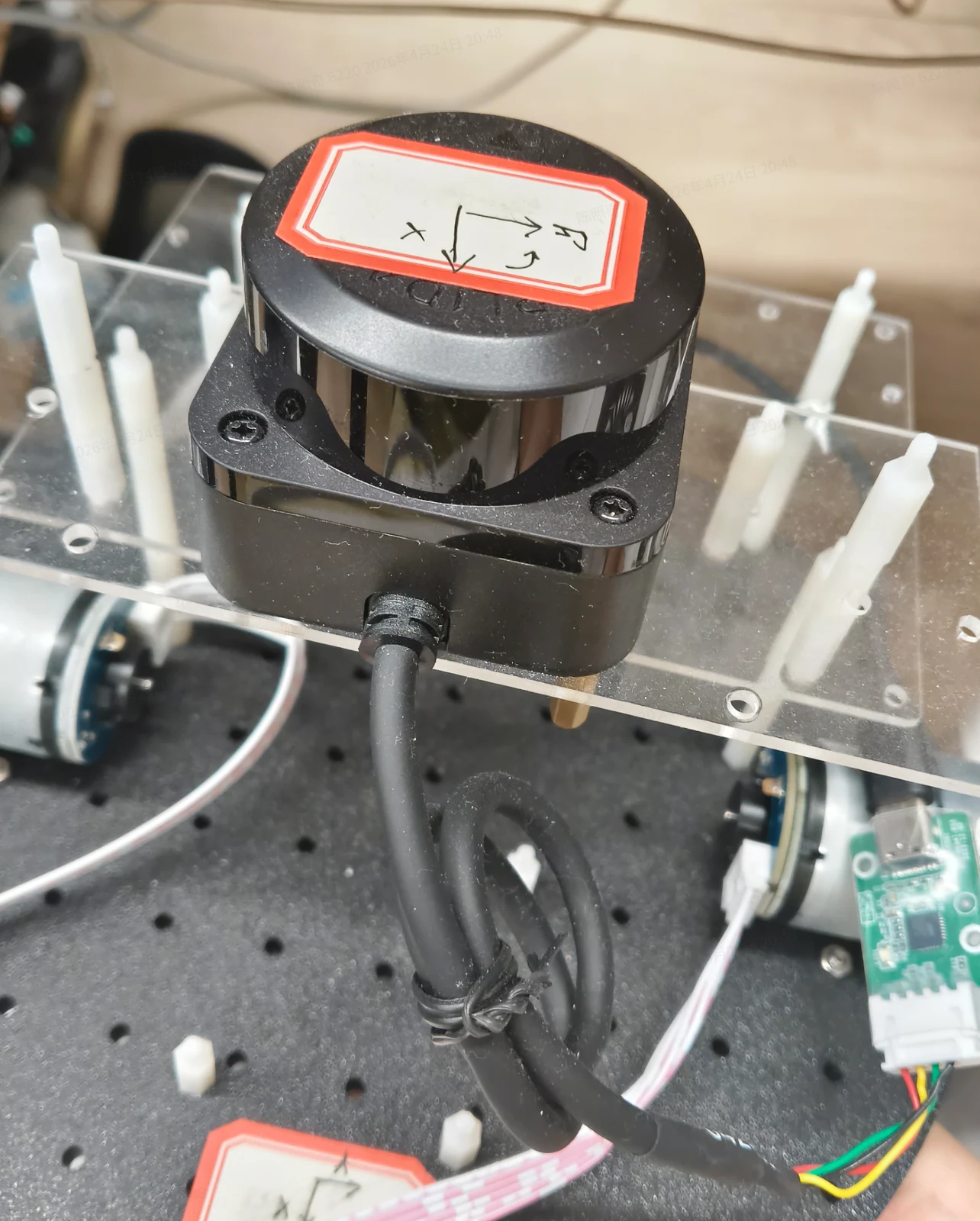

硬件外观

步骤 1:加载运行环境

source ~/spacemit_robot/output/staging/setup.bash

步骤 2:启动 RPLIDAR

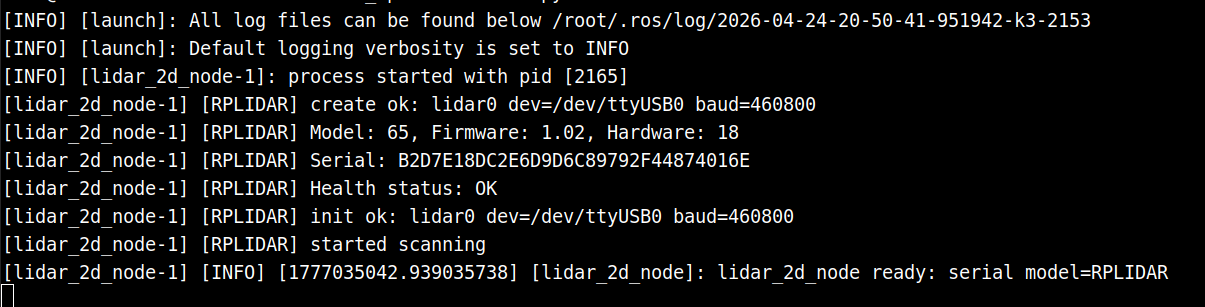

ros2 launch linksee start_rplidar.launch.py

预期现象:终端显示 lidar_2d_node 已启动,雷达开始稳定发布扫描数据。\

步骤 3:确认基础参数是否匹配硬件

如需检查默认配置,可查看:

grep -n "serial_baudrate\|model\|topic_name\|frame_id" ~/spacemit_robot/application/ros2/linksee/config/rplidar_c1.yaml

预期现象:可看到 model: "RPLIDAR"serial_baudrate: 460800topic_name: "scan"frame_id: "rplidar_link" 等配置。

步骤 4:检查话题列表

source ~/spacemit_robot/output/staging/setup.bash
ros2 topic list | grep scan

预期现象:输出中包含 /scan

4. 应用开发

  • 对外 API 或接口形态
    • ROS 2 启动入口:ros2 launch linksee start_ydlidar.launch.pyros2 launch linksee start_rplidar.launch.py
    • 运行节点:peripherals_lidar_node/lidar_2d_node
    • 主要输出话题:/scan
    • 关键参数文件:ydlidar_x3_pro.yamlrplidar_c1.yaml
  • 调用方式与注意点
    • 推荐优先保持话题名固定为 /scan,方便与 slam_toolboxcartographernav2 对接;
    • 修改雷达型号时,应同时检查 modelserial_portserial_baudrateinvertedangle_compensate 等参数;
    • 运行顺序建议为“底盘/TF → 雷达 → 建图/导航”,避免在基础链路未打通时直接联调高层算法;
    • 若与导航联动,需确保 laser_link 到机器人底盘坐标系的 TF 配置正确。
  • 参考 demo 或示例路径
    • application/ros2/linksee/launch/start_ydlidar.launch.py
    • application/ros2/linksee/launch/start_rplidar.launch.py
    • application/ros2/linksee/config/ydlidar_x3_pro.yaml
    • application/ros2/linksee/config/rplidar_c1.yaml
    • components/peripherals/lidar/README.md

5. 调试指南

  • 优先检查串口链路:确认 /dev/ttyUSB0 是否存在,且当前用户具备访问权限。若启动日志提示串口打开失败,优先排查权限、线缆、供电和波特率。
  • 优先检查节点与话题:启动后先确认 lidar_2d_node 是否拉起,再检查 /scan 是否持续发布,而不是直接进入建图或导航联调。
  • 参数调试重点
    • YDLIDAR 重点关注:serial_baudrateinvertedangle_compensate
    • RPLIDAR 重点关注:serial_baudratescan_binsangle_compensate
    • 若激光方向颠倒、地图镜像或旋转异常,优先检查 invertedflip_x_axis 与外参坐标系。
  • 与上层模块联调建议
    • slam_toolboxcartographer 无法建图,先确认 /scan 正常;
    • nav2 代价地图无障碍物更新,先确认其配置中观测源话题是否为 /scan
    • 使用 RViz 时建议同时查看 LaserScanTF 与机器人模型。
  • 与硬件/内核同事联调时建议收集
    • 雷达型号、串口设备节点、实际波特率;
    • 是否能稳定转动、是否偶发断连;
    • 当前使用的参数文件及是否做过修改;
    • 启动日志中是否有初始化失败、扫描启动失败等关键报错。

6. 常见问题

现象可能原因处理
启动 ros2 launch linksee start_ydlidar.launch.py 后无数据输出串口权限不足、雷达未被识别、波特率不匹配先检查 /dev/ttyUSB0 是否存在,再检查参数文件中的 serial_portserial_baudrate,必要时为当前用户补充串口访问权限
/scan 存在,但 RViz 中激光方向异常或地图镜像invertedflip_x_axis 或雷达安装方向配置不正确检查 ydlidar_x3_pro.yamlrplidar_c1.yaml 中的方向相关参数,并核对 laser_link 外参
切换为 RPLIDAR 后启动失败仍在使用 YDLIDAR 配置或默认波特率不一致改用 ros2 launch linksee start_rplidar.launch.py,并确认配置为 model: "RPLIDAR"、波特率为 460800
导航中看不到激光障碍物nav2 未订阅 /scan,或雷达数据未正常发布先用 ros2 topic echo /scan 验证数据,再检查导航配置中的观测源是否指向 /scan
建图效果差、地图扭曲雷达方向不准、底盘里程计误差大、TF 不完整按“雷达 → TF → 里程计 → 建图”顺序逐项验证,不建议在基础链路异常时直接调算法参数
