机器感知 · 动作识别

1. 模块概述

本模块提供基于 STGCN（时空图卷积网络）的动作识别能力，订阅人体骨架序列数据，识别 7 类动作（包括摔倒检测），适用于跌倒报警、行为分析、安全监控等场景。

功能特性

算法：STGCN（Spatial Temporal Graph Convolutional Networks）
输入：人体骨架序列（17 个关键点，COCO 格式）
序列长度：30 帧（可配置）
支持动作类别：7 类（含 Fall Down 摔倒动作）
推理后端：SpaceMIT EP（ONNX Runtime）
输出格式：自定义 ActionArray 消息

软件框图

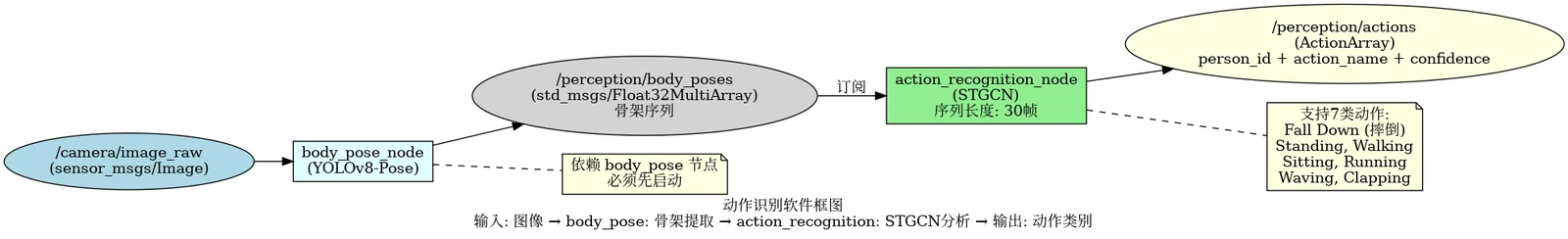

动作识别软件框图

目录结构

action_recognition/
├── src/
│   └── action_recognition_node.cpp    # 主节点实现
├── config/
│   ├── action_recognition.yaml        # 节点配置
│   └── stgcn.yaml                     # STGCN 模型配置
├── launch/
│   └── action_recognition.launch.py   # 启动文件
├── msg/
│   ├── Action.msg                     # 单个动作消息
│   └── ActionArray.msg                # 动作数组消息
└── package.xml

2. 环境准备

前置条件

运行环境

操作系统：Ubuntu 20.04 或 22.04
ROS 版本：ROS 2 Humble

依赖资源

body_pose 节点：必须先运行，提供 /perception/body_poses 话题
output/staging：提供视觉推理库（libvision.so 与 vision_service.h）
STGCN 模型文件：需在 config/stgcn.yaml 中配置 model_path
ROS 2 依赖包：rclcpp、sensor_msgs、std_msgs、perception_common

硬件要求

依赖 body_pose 节点的摄像头配置

环境初始化

参照《02 快速入门》中的 ROS 2 环境配置

构建编译

获取代码

参照《02 快速入门 · 2.3 配置编译》获取完整代码

编译步骤

cd spacemit_robot
source build/envsetup.sh
cd components/model_zoo/vision
mm
bash scripts/download_all_models.sh
bash scripts/download_assets.sh
cd ../../../
colcon build --packages-select action_recognition
source install/setup.bash

编译产物

可执行文件：install/lib/action_recognition/action_recognition_node

3. 快速上手

本节提供完整的操作步骤，帮助您快速跑通动作识别功能。

3.1 完整动作识别流程

动作识别需要先运行 body_pose 节点获取骨架数据。

准备工作

确保摄像头已连接
确认 body_pose 和 action_recognition 模型文件已准备

重要提示：本模块摄像头输入来自 body_pose；若使用摄像头模式，请先在 body_pose 的 config/body_pose.yaml 中将 camera_id 改为实际摄像头编号。

步骤 1：启动人体姿态节点

# 终端 1
source install/setup.bash
ros2 launch body_pose body_pose.launch.py

终端输出：

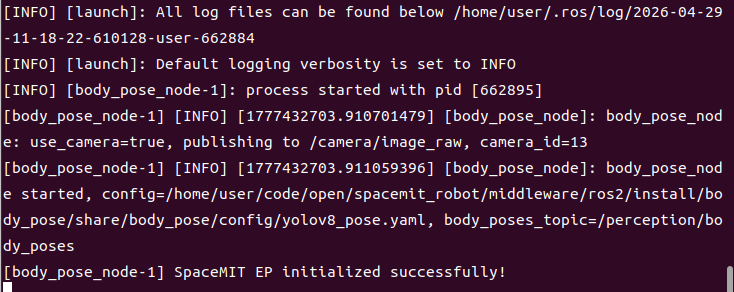

body_pose 节点启动截图

步骤 2：启动动作识别节点

打开新终端：

# 终端 2
source install/setup.bash
ros2 launch action_recognition action_recognition.launch.py

终端输出：

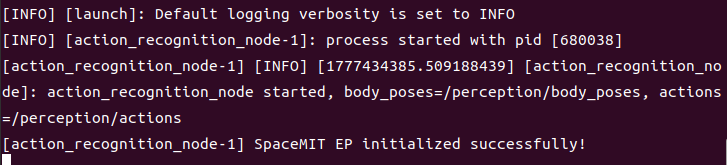

action_recognition 节点启动截图

步骤 3：查看动作识别结果

打开新终端：

# 终端 3：查看动作识别结果
ros2 topic echo /perception/actions

重要提示：

动作识别需要累积 30 帧骨架数据才能开始推理
启动后前 1-2 秒会看到 actions: []（空数组），这是正常现象
等待约 1-2 秒后，当累积满 30 帧且到达推理间隔时，才会输出识别结果
推理间隔默认为每 10 帧推理一次，可在配置文件中调整 infer_interval 参数

终端输出：

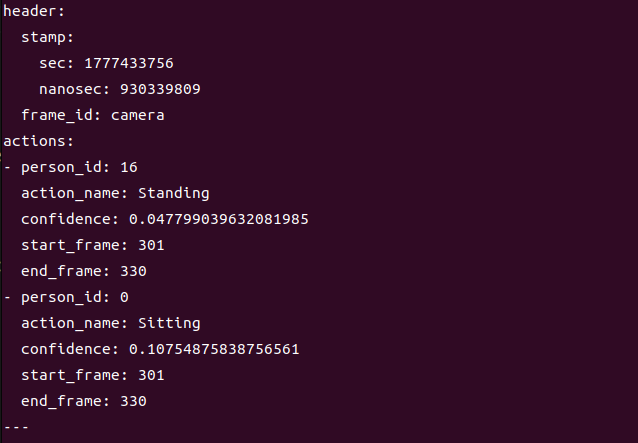

动作识别结果输出示例

4. 应用开发

接口说明

订阅话题

/perception/body_poses (std_msgs/Float32MultiArray) - 来自 body_pose 节点的骨架数据

发布话题

/perception/actions (action_recognition/msg/ActionArray) - 动作识别结果

ActionArray 消息结构：

std_msgs/Header header
Action[] actions

Action 消息结构：

int32 person_id          # 人员 ID
string action_name       # 动作名称（如 "Fall Down"）
float32 confidence       # 置信度
int32 start_frame        # 动作起始帧
int32 end_frame          # 动作结束帧

使用方式

参数配置

sequence_length：序列长度，默认 30 帧
inference_interval：推理间隔，默认每 15 帧推理一次
model_path：STGCN 模型路径

命令行传参示例

# 调整序列长度为 20 帧
ros2 launch action_recognition action_recognition.launch.py sequence_length:=20

注意事项

必须先启动 body_pose 节点，否则无骨架输入
识别延迟 = 序列长度 / 帧率（如 30 帧 / 30fps = 1 秒）
动作类别取决于 STGCN 模型训练数据
序列长度影响识别精度和延迟：序列越长，精度越高但延迟越大

支持的动作类别

STGCN 模型支持以下 7 类动作：

Standing：站立
Walking：行走
Sitting：坐着
Lying Down：躺下
Stand up：站起
Sit down：坐下
Fall Down：摔倒（重点检测）

参考资料

配置文件：install/share/action_recognition/config/action_recognition.yaml
模型配置：install/share/action_recognition/config/stgcn.yaml
启动文件：install/share/action_recognition/launch/action_recognition.launch.py
消息定义：install/share/action_recognition/msg/

5. 调试指南

日志调试

查看节点日志

# 启动节点后，日志会自动输出到终端
ros2 launch action_recognition action_recognition.launch.py

提示：如需调整日志级别，可以修改 launch 文件中的日志配置

常用调试命令

检查话题状态

# 查看所有相关话题
ros2 topic list | grep action

# 查看话题发布频率
ros2 topic hz /perception/actions

# 查看节点参数
ros2 param list /action_recognition_node

检查依赖节点

# 确认 body_pose 节点是否运行
ros2 node list | grep body_pose

# 确认骨架数据是否发布
ros2 topic hz /perception/body_poses

日志解读

正常日志：

body_poses: N poses, frame=..., buffers=... - 收到骨架数据，显示当前缓存的帧数
STGCN: person_id=... action=... - 推理成功时会打印

异常情况：

从未出现 body_poses 日志：未收到骨架数据，检查 body_pose 节点
出现 body_poses 但无 STGCN：未攒满序列或推理失败

性能分析

检查 CPU 占用

top -p $(pgrep -f action_recognition_node)

检查推理延迟

在节点日志中查找 inference time 相关输出

6. 常见问题

问题现象	可能原因	解决方法
节点启动失败，提示找不到模型文件	STGCN 模型路径配置错误	检查 `config/stgcn.yaml` 中的 model_path
无动作识别输出（一直显示 `actions: []`）	1. body_poses 无数据 2. 未攒满 30 帧序列 3. 未到推理间隔	1. 确认 body_pose 节点正常运行 2. 确认场景中有人 3. 等待至少 30 帧（约 1 秒） 4. 确认帧数达到推理间隔倍数（默认每 10 帧）
日志无 body_poses 输出	未收到骨架数据	1. 检查 body_pose 是否运行 2. 确认话题名称是否为 `/perception/body_poses`
动作识别错误	模型训练数据不足或动作不标准	1. 使用标准动作 2. 确保人体完整可见 3. 重新训练模型
识别延迟高	序列长度过长	减少 sequence_length 参数（但可能影响精度）
摔倒检测不准确	姿态估计不准或模型精度问题	1. 改善光照和拍摄角度 2. 提高 body_pose 的置信度阈值 3. 使用更大的 STGCN 模型

附录

应用场景

跌倒检测：实时检测老人或病人跌倒，及时报警
行为分析：分析人员行为模式，用于安防监控
健身指导：识别运动动作，提供健身指导
康复训练：监测康复训练动作是否标准
人机交互：通过动作控制机器人或设备
体育分析：分析运动员动作，提供训练建议

摔倒检测说明

摔倒检测是本模块的重点功能，可用于老人看护、安全监控等场景。

检测原理：

通过分析人体骨架序列的时空特征
识别摔倒动作的特征模式（如快速下降、姿态突变等）

使用建议：

确保摄像头视野覆盖可能摔倒的区域
保持良好的光照条件
避免遮挡，确保人体完整可见
可以调整置信度阈值以平衡误报和漏报
