机器感知 · 人体姿态

1. 模块概述

本模块提供基于 YOLOv8-Pose 的人体姿态估计能力，可以检测图像中的人体并输出 17 个关键点（COCO 格式），包括头部、躯干、四肢等关键部位，适用于动作识别、姿态分析、健身指导等场景。

功能特性

算法：YOLOv8-Pose（YOLOv8n-pose 轻量级版本）
输入分辨率：640×640
关键点数量：17 个（COCO 标准）
关键点定义：鼻子、眼睛、耳朵、肩膀、肘部、手腕、髋部、膝盖、脚踝
推理后端：SpaceMIT EP（ONNX Runtime）
输出格式：Float32MultiArray（每人 56 个数：bbox + 17×3 关键点坐标及可见性）

软件框图

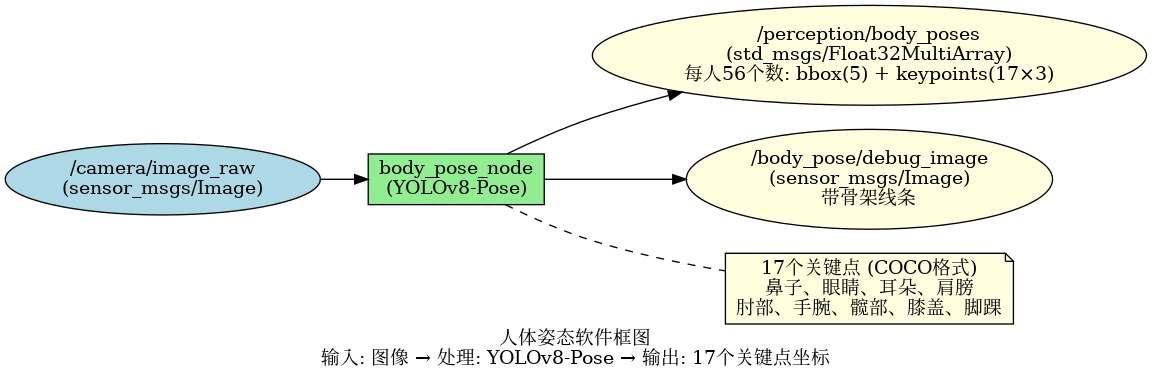

人体姿态软件框图

目录结构

body_pose/
├── src/
│   └── body_pose_node.cpp         # 主节点实现
├── config/
│   ├── body_pose.yaml             # 节点配置
│   └── yolov8_pose.yaml           # 模型配置
├── launch/
│   └── body_pose.launch.py        # 启动文件
└── package.xml

2. 环境准备

前置条件

运行环境

操作系统：Ubuntu 20.04 或 22.04
ROS 版本：ROS 2 Humble

依赖资源

output/staging：提供视觉推理库（libvision.so 与 vision_service.h）
YOLOv8-Pose 模型文件：~/.cache/models/vision/yolov8_pose/yolov8n-pose.q.onnx
ROS 2 依赖包：rclcpp、sensor_msgs、std_msgs、perception_common

硬件要求

支持 USB 摄像头或网络摄像头

环境初始化

参照《02 快速入门》中的 ROS 2 环境配置

构建编译

获取代码

参照《02 快速入门 · 2.3 配置编译》获取完整代码

编译步骤

cd spacemit_robot
source build/envsetup.sh
cd components/model_zoo/vision
mm
bash scripts/download_all_models.sh
bash scripts/download_assets.sh
cd ../../../
colcon build --packages-select body_pose
source install/setup.bash

编译产物

可执行文件：install/lib/body_pose/body_pose_node

3. 快速上手

本节提供完整的操作步骤，帮助您快速跑通人体姿态估计功能。

3.1 使用摄像头实时姿态估计

准备工作

确保摄像头已连接到设备
确认模型文件已下载到 ~/.cache/models/vision/yolov8_pose/yolov8n-pose.q.onnx
检查摄像头设备号：ls /dev/video*

重要提示：如果您的摄像头不是 /dev/video0，需要修改配置文件 config/body_pose.yaml 中的 camera_id 参数。

步骤 1：启动人体姿态节点

source install/setup.bash
ros2 launch body_pose body_pose.launch.py

终端输出：

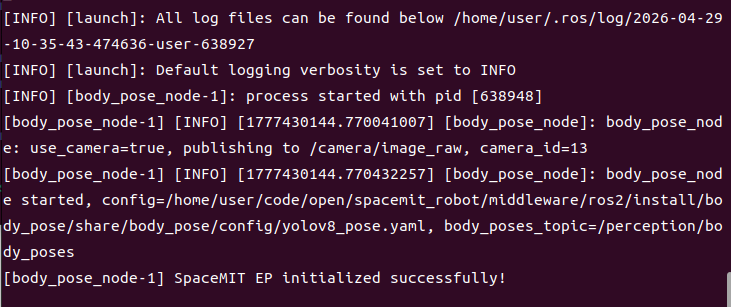

人体姿态节点启动截图

步骤 2：查看姿态数据

打开新终端，查看关键点数据：

# 终端 2：查看关键点数据
ros2 topic echo /perception/body_poses

终端输出：

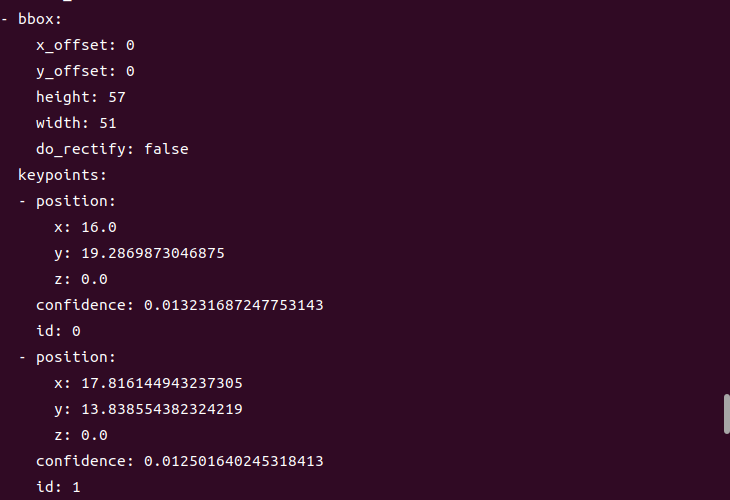

人体姿态数据输出示例

4. 应用开发

接口说明

订阅话题

/camera/image_raw (sensor_msgs/Image) - 输入图像

发布话题

/perception/body_poses (std_msgs/Float32MultiArray) - 每人 56 个数：bbox(5) + keypoints(17×3)
/body_pose/debug_image (sensor_msgs/Image) - 带骨架的可视化图像

关键点说明

COCO 17 点顺序（索引从 0 开始）：

0: 鼻子 (nose)
1: 左眼 (left_eye)
2: 右眼 (right_eye)
3: 左耳 (left_ear)
4: 右耳 (right_ear)
5: 左肩 (left_shoulder)
6: 右肩 (right_shoulder)
7: 左肘 (left_elbow)
8: 右肘 (right_elbow)
9: 左腕 (left_wrist)
10: 右腕 (right_wrist)
11: 左髋 (left_hip)
12: 右髋 (right_hip)
13: 左膝 (left_knee)
14: 右膝 (right_knee)
15: 左踝 (left_ankle)
16: 右踝 (right_ankle)

【图片占位：人体关键点位置示意图】

可见性值（visibility）：

0: 不可见
1: 遮挡
2: 可见

使用方式

参数配置

use_camera：true 时直连摄像头，false 时订阅外部图像话题
score_threshold：置信度阈值，默认 0.25

命令行传参示例

# 使用摄像头 1，置信度阈值 0.3
ros2 launch body_pose body_pose.launch.py camera_id:=1 score_threshold:=0.3

注意事项

关键点坐标：x, y 为像素坐标，原点在图像左上角
可见性判断：使用 visibility 值判断关键点是否可用
人体完整性：部分遮挡时，被遮挡的关键点 visibility 会标记为 0 或 1

参考资料

配置文件：install/share/body_pose/config/body_pose.yaml
模型配置：install/share/body_pose/config/yolov8_pose.yaml
启动文件：install/share/body_pose/launch/body_pose.launch.py

5. 调试指南

日志调试

查看节点日志

# 启动节点后，日志会自动输出到终端
ros2 launch body_pose body_pose.launch.py

提示：如需调整日志级别，可以修改 launch 文件中的日志配置

常用调试命令

检查话题状态

# 查看所有相关话题
ros2 topic list | grep body_pose

# 查看话题发布频率
ros2 topic hz /perception/body_poses

# 查看节点参数
ros2 param list /body_pose_node

性能分析

检查 CPU 占用

top -p $(pgrep -f body_pose_node)

检查推理延迟

在节点日志中查找 inference time 相关输出

6. 常见问题

问题现象	可能原因	解决方法
节点启动失败，提示找不到模型文件	模型路径配置错误	检查 `~/.cache/models/vision/yolov8_pose/yolov8n-pose.q.onnx` 是否存在
无姿态输出	输入图像无人或置信度阈值过高	1. 确认场景中有完整人体 2. 降低 score_threshold
关键点位置不准确	人体被遮挡或姿态复杂	1. 改善拍摄角度 2. 提高图像分辨率 3. 使用更大的模型
节点崩溃 exit -11	推理库或摄像头驱动问题	见上方"崩溃排查"，使用 gdb 定位
关键点抖动严重	检测不稳定	1. 提高置信度阈值 2. 添加时序平滑算法
小人体检测不到关键点	输入分辨率不足	提高输入图像分辨率

附录

应用场景

动作识别：作为动作识别的输入，提供骨架序列数据
姿态分析：分析人体姿态，用于健身指导、康复训练
手势识别：结合手部关键点进行手势识别
跌倒检测：通过关键点位置判断是否跌倒
人机交互：基于姿态的交互控制
运动分析：体育运动中的动作分析
