强化学习

文档类型：算法与模型能力说明：基于 ONNX Runtime 的 RL 强化学习策略推理执行器，支持 MLP、LSTM 及带历史观测输入等模型结构，提供段式观测组装功能。本文档涵盖模块概述、环境搭建、示例运行、API 调用、调试和常见问题。

1. 模块概述

主要功能：基于 ONNX Runtime 的机器人 RL 策略推理执行器。负责从 YAML 配置文件加载策略模型，按配置组装观测向量（obs），执行推理，并将策略输出映射为关节目标位置。模块与机器人型号完全解耦，所有参数由 YAML 驱动。
核心特性：
- 支持 MLP、LSTM、obs_hist 三种模型结构（自动识别，无需手动指定）
- 段式观测组装：每个 obs segment 独立配置 terms 和历史模式（无历史 / flat_history / frame_history）
- 多策略切换：同一配置文件可定义多个策略，运行时按名切换
- 推理后端：当前为 ONNX Runtime，接口与后端解耦

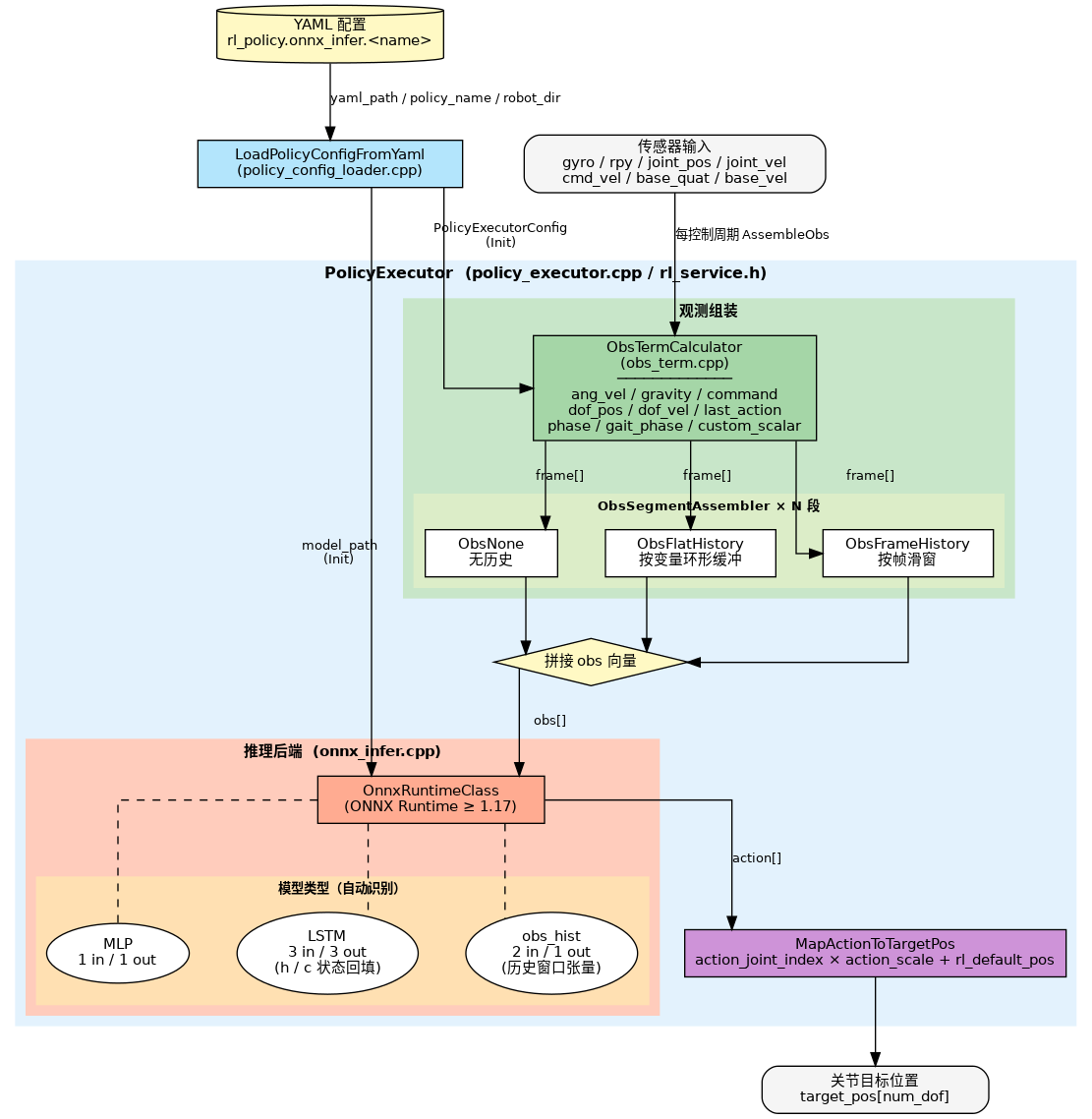

软件框图：

相关目录：

components/model_zoo/rl/
├── include/
│   └── rl_service.h                      # 对外唯一头文件：PolicyExecutor、LoadedPolicyConfig 等
├── src/
│   ├── policy_executor.cpp               # 编排层：Init/AssembleObs/Infer/MapAction 实现（接口声明在 rl_service.h）
│   ├── policy_config_loader.cpp          # YAML 解析：加载策略配置到 PolicyExecutorConfig（接口声明在 rl_service.h）
│   ├── obs_assembler.h                   # 观测段组装器抽象基类（纯虚接口，仅头文件）
│   ├── obs_term.h / obs_term.cpp         # 观测项计算器：各 term（gyro/dof_pos/phase 等）的数值计算
│   ├── obs_none.h / obs_none.cpp         # 无历史模式组装器（mode 为空）
│   ├── obs_flat_history.h / .cpp         # 按变量分组的环形历史缓冲组装器（mode: flat_history）
│   ├── obs_frame_history.h / .cpp        # 按帧滑窗历史缓冲组装器（mode: frame_history）
│   └── backends/
│       ├── onnx_infer.h                  # ONNX Runtime 推理封装：模型加载、维度推断、Run
│       └── onnx_infer.cpp
├── cmake/
│   └── FindONNXRuntime.cmake             # ONNX Runtime 查找脚本
├── example/
│   ├── test_policy_executor.cpp          # 功能测试：验证配置加载、推理链路、维度正确性
│   ├── test_onnx_infer.cpp               # 功能测试：验证 ONNX Runtime 后端安装与模型可推理
│   ├── benchmark_onnx_infer.cpp          # 性能基准：隔离测试 ORT 推理延迟（排除 obs 组装干扰）
│   └── benchmark_policy_executor.cpp     # 性能基准：AssembleObs→Infer→MapAction 端到端分段计时
└── scripts/
    ├── run_benchmark_onnx.sh             # 封装 benchmark_onnx_infer，自动定位 SDK_ROOT
    ├── run_benchmark_policy.sh           # 封装 benchmark_policy_executor，自动定位 SDK_ROOT
    └── pt2onnx.py                        # PyTorch→ONNX 转换脚本，自动检测 MLP/LSTM/GRU 并外置状态

2. 环境准备

前置条件

运行环境：C++17，CMake ≥ 3.16
ONNX Runtime：
- x86_64 开发机：首次 mm 编译 model_zoo/rl 时 CMake 自动拉取 onnxruntime-linux-x64-1.21.0.tgz 到 ~/.cache/thirdparty/onnxruntime/onnxruntime-linux-x64-1.21.0/。已预装到 /usr/local 或通过 ONNXRUNTIME_DIR 指定路径时优先使用。
- K3 板卡（rv64）：安装 SpacemiT 定制版 onnxruntime
```
# 安装 spacemit-onnxruntime 定制版（包含 A100核 EP加速）:
apt install -y spacemit-onnxruntime python3-onnx

# 若同时安装无加速版 onnxruntime，运行时会冲突，需卸载:
sudo apt remove libonnxruntime-dev libonnxruntime1.23 python3-onnxruntime
```
其他依赖：Eigen3、yaml-cpp（均可通过 apt 安装）
```
sudo apt install -y libeigen3-dev libyaml-cpp-dev
```

环境变量：

source ~/spacemit_robot/build/envsetup.sh

构建编译

获取代码：

RL 组件路径为 components/model_zoo/rl。运行示例和基准测试还需要对应机型的仓库（包含策略下载脚本和 YAML 配置），按需选择以下拉取方式：

拉取指定机型（以 g1 为例）：

repo init -u https://github.com/spacemit-robotics/manifest.git -b main -m default.xml \
  --repo-url=https://gitee.com/spacemit-robotics/git-repo \
  -g core,model_zoo_rl,humanoid_unitree_g1
repo sync -j4
repo start robot-dev --all

拉取后，运行该机型的下载脚本获取 ONNX 策略模型：

SDK_ROOT=$(pwd) application/native/humanoid_unitree_g1/scripts/download_models_g1.sh

一次拉取所有机型（获取全部机型的下载脚本，按需运行各机型策略下载）：

repo init -u https://github.com/spacemit-robotics/manifest.git -b main -m default.xml \
  --repo-url=https://gitee.com/spacemit-robotics/git-repo \
  -g core,model_zoo_rl,humanoid
repo sync -j4
repo start robot-dev --all

拉取完成后，按需运行各机型 RL 策略的下载脚本（以 g1 和 tiangong 为例）：

SDK_ROOT=$(pwd) application/native/humanoid_unitree_g1/scripts/download_models_g1.sh
SDK_ROOT=$(pwd) application/native/humanoid_tiangong/scripts/download_models_tiangong.sh

各机型 group 名：humanoid_unitree_g1、humanoid_unitree_h1_2、humanoid_unitree_r1、humanoid_unitree_go1、humanoid_qinglong、humanoid_tiangong。

编译：

source ~/spacemit_robot/build/envsetup.sh
cd components/model_zoo/rl
mm

产物：
- output/staging/lib/librl.so — 推理库
- output/staging/bin/test_policy_executor — 完整接口功能测试
- output/staging/bin/test_onnx_infer — ONNX 后端功能测试
- output/staging/bin/benchmark_onnx_infer — 纯推理性能基准
- output/staging/bin/benchmark_policy_executor — 完整链路性能基准
- output/staging/bin/run_benchmark_onnx.sh — 纯推理基准启动脚本
- output/staging/bin/run_benchmark_policy.sh — 完整链路基准启动脚本

3. 示例使用（从 0 跑通）

3.1 策略推理全链路测试

验证配置加载、obs 组装、推理、动作映射全流程。

前置条件：

rl组件mm编译完成，output/staging/bin/test_policy_executor 已生成；
检查具体机型案例的仓库源码是否就位，对应机型的 YAML 在源码中提供（如 application/native/humanoid_unitree_g1/config/g1.yaml）；
策略模型（.onnx）需通过以下命令运行下载脚本获取，在仓库根目录执行（以 g1 为例，其他机型替换 g1 即可）：

SDK_ROOT=$(pwd) application/native/humanoid_unitree_g1/scripts/download_models_g1.sh

上述命令会将 g1 的 RL 策略模型下载至 application/native/humanoid_unitree_g1/policy/ 下各子目录。

步骤 1：进入 spacemit_robot 根目录

cd ~/spacemit_robot

步骤 2：运行测试（以 g1 的 motion 策略为例）

./output/staging/bin/test_policy_executor \
  application/native/humanoid_unitree_g1/config/g1.yaml \
  motion \
  application/native/humanoid_unitree_g1

参数说明：<yaml路径> <policy_name> <robot_dir>，robot_dir 用于解析 YAML 中的模型相对路径。

预期输出：

[test] 加载配置: application/native/humanoid_unitree_g1/config/g1.yaml, policy: motion, robot_dir: application/native/humanoid_unitree_g1
[test] 初始化 PolicyExecutor
[ONNX Runtime] ...（模型加载日志）
[PolicyExecutor] LSTM 模型: obs_dim=47, action_dim=12, h_dim=64, c_dim=64
[PolicyExecutor] 段式观测: 1 段, 计算维度=47, 模型输入维度=47
  段[0] mode=(none), frame_dim=47, output_dim=47, terms=[ang_vel,gravity,command,dof_pos,dof_vel,last_action,phase]

========================================
  测试 1: 模型属性查询接口
========================================
  观测维度: 47
  动作维度: 12
  是否为 LSTM 模型: 是
  是否使用 obs_hist 输入: 否

========================================
  测试 2: 观测组装、推理、动作映射
========================================
  执行 5 帧推理循环...
    Frame 0: obs_dim=47 action_dim=12 target_pos_dim=29
    Frame 1: obs_dim=47 action_dim=12 target_pos_dim=29
    Frame 2: obs_dim=47 action_dim=12 target_pos_dim=29
    Frame 3: obs_dim=47 action_dim=12 target_pos_dim=29
    Frame 4: obs_dim=47 action_dim=12 target_pos_dim=29

========================================
  测试 3: 单帧详细推理流程
========================================
  观测向量维度: 47 (期望: 47)
  ✓ 观测维度正确
  动作输出维度: 12 (期望: 12)
  ✓ 动作维度正确
  关节目标位置数量: 29 (期望: 29)
  ✓ 关节维度正确

========================================
✓ 所有测试成功！
========================================

3.2 ONNX 后端单独测试

直接向推理引擎输入随机张量，验证 ONNX Runtime 的推理能力。支持单模型测试和批量扫描两种模式。

前置条件：需已下载策略模型，参考 §3.1 前置条件中的下载步骤。

单模型测试：

./output/staging/bin/test_onnx_infer \
  application/native/humanoid_unitree_g1/policy/motion/motion.onnx --random

预期输出（关键信息摘录）：

========== ONNX 模型信息 ==========
输入数量: 3
  [0] obs: [1, 47] (total: 47)
  [1] h_in: [1, 1, 64] (total: 64)
  [2] c_in: [1, 1, 64] (total: 64)
输出数量: 3
  [0] action: [1, 12] (total: 12)
  [1] h_out: [1, 1, 64] (total: 64)
  [2] c_out: [1, 1, 64] (total: 64)
===================================

[test] 执行推理 (50 次迭代)...
[test] 推理完成. 平均耗时: 0.023 ms, Min: 0.018 ms, Max: 0.198 ms

[test] 测试成功

批量扫描（扫描指定目录下所有 .onnx 文件，fork 子进程防止崩溃影响主进程）：

./output/staging/bin/test_onnx_infer --scan application/native/humanoid_unitree_g1

预期输出（关键信息摘录）：

=========================================================================================
  ONNX 推理批量测试报告
=========================================================================================

------------------------------------------------------------------------------------------
  [ PASS ]  .../policy/motion/motion.onnx
  │
  ├─ 输入(3): obs[1,47]  h_in[1,1,64]  c_in[1,1,64]
  ├─ 输出(3): action[1,12]  h_out[1,1,64]  c_out[1,1,64]
  └─ 推理耗时 (Avg/Min/Max): 0.02 / 0.02 / 0.19 ms (50 次迭代)

------------------------------------------------------------------------------------------
  [ PASS ]  .../policy/tracking/tracking.onnx
  │
  ├─ 输入(2): obs[1,160]  time_step[1,1]
  ├─ 输出(7): actions[1,29]  joint_pos[1,29]  joint_vel[1,29]  ...
  └─ 推理耗时 (Avg/Min/Max): 0.05 / 0.03 / 0.63 ms (50 次迭代)

=========================================================================================
  共 4 个模型    通过: 4    失败: 0
=========================================================================================

3.3 性能基准测试

评估 K3 板卡上的 RL 推理实时性，分为纯推理和完整链路两个基准。

前置条件：需已下载策略模型，参考 §3.1 前置条件中的下载步骤。

纯推理基准（隔离 ONNX Runtime 性能，排除 obs 组装和动作映射干扰）：

run_benchmark_onnx.sh g1 motion

完整链路基准（AssembleObs → Infer → MapActionToTargetPos 分段计时）：

run_benchmark_policy.sh g1 motion

脚本从任意目录调用均可，自动推算 SDK 根目录。详见 §附录：性能基准测试。

4. 应用开发

本章介绍 RL 模块的核心接口和集成方法。

完整示例代码：components/model_zoo/rl/example/test_policy_executor.cpp

详细接口文档：components/model_zoo/rl/README.md

对外接口

头文件：include/rl_service.h，链接库：librl.so

调用流程

#include "rl_service.h"
using namespace rl_policy;

// 1. 从 YAML 加载策略配置
LoadedPolicyConfig cfg = LoadPolicyConfigFromYaml(yaml_path, policy_name, robot_dir);

// 2. 初始化执行器（仅推理相关配置）
PolicyExecutor policy;
policy.Init(cfg.exec_cfg);

// 3. 每控制周期：组装观测 → 推理 → 映射动作
Eigen::VectorXf obs;
policy.AssembleObs(gyro, rpy, cmd_vx, cmd_vy, cmd_wz,
                   joint_pos, joint_vel, base_quat, base_vel, dt, obs);

std::vector<double> action;
policy.Infer(obs, action);

std::vector<double> target_pos(num_dof, 0.0);
policy.MapActionToTargetPos(action, target_pos);

// 4. 上层将策略训练增益填入控制命令下发（PolicyExecutor 不使用 kp/kd）
ctrl_cmd.kp = cfg.kp;
ctrl_cmd.kd = cfg.kd;

cfg.exec_cfg 给 PolicyExecutor.Init 用，承载推理所需的全部配置（模型路径、obs 分段、scale 等）。 cfg.kp / cfg.kd 不进入 PolicyExecutor，由调用方（如 behavior_manager / control_sim2sim_runtime）在每帧组装 ControlCmd 时填入，随控制命令下发给驱动层；切策略时由调用方负责切换对应的 kp/kd 一起下发。这样策略与其训练时的 PD 增益一一绑定，避免不同策略共用同一组 PD 增益导致动力学不匹配。

关键接口说明

接口	说明
`LoadPolicyConfigFromYaml(yaml, name, robot_dir)`	解析 YAML 中 `rl_policy.onnx_infer.policies.<name>` 节点，返回 `LoadedPolicyConfig`：包含推理用的 `exec_cfg`、策略训练时的 PD 增益 `kp / kd`，以及指令初值 `command_init` 等
`Init(cfg)`	加载 ONNX 模型，初始化 obs assembler 和 LSTM 状态
`ObsDim()` / `ActionDim()`	查询观测/动作向量维度
`HasLstm()` / `HasObsHist()`	查询模型结构类型（是否包含 LSTM / obs_hist 输入）
`PrintModelInfo()`	打印模型信息（输入/输出维度、LSTM/obs_hist 状态）
`AssembleObs(...)`	按段配置组装观测向量，内部维护历史缓冲
`Infer(obs, action)`	执行推理，MLP / LSTM / obs_hist 自动分派
`MapActionToTargetPos(action, target_pos)`	按 `action_joint_index` 将策略输出映射到全身关节位置
`SetCustomScalar(name, val)` / `GetCustomScalar(name)`	设置/获取自定义标量（如 `"z"` 相位、`"stand_flag"` 标志）。需在 AssembleObs 前调用，初始值由 YAML `custom_scalar_defaults` 配置

YAML 配置结构（关键字段）

rl_policy:
  onnx_infer:
    policies:
      motion:                              # policy_name
        model_path: "policy/motion/policy.onnx"   # 相对 robot_dir
        action_scale: [0.25]
        rl_default_pos: [...]              # 大小 = num_dof，该策略训练时的初始关节位置
        action_joint_index: [0,1,...,11]   # 策略动作到关节的索引映射
        kp: [...]                          # 该策略训练时使用的 PD 比例增益（大小 = num_dof）
        kd: [...]                          # 该策略训练时使用的 PD 微分增益

        # 观测段配置
        obs_segments:
          - terms: [ang_vel, gravity, command, dof_pos, dof_vel, last_action, phase]
            mode: ""                       # 无历史
          - terms: [dof_pos, dof_vel]
            mode: "flat_history"           # 按变量分组的历史
            length: 10                     # 历史帧数
            order: "oldest_first"          # 历史排序方向

        # 自定义标量默认值
        custom_scalar_defaults:
          z: 0.0
          stand_flag: 0.0

        # 维度校验
        strict_obs_dim_check: true

        # 指令配置（可在策略级覆盖）
        command:
          scale: [2.0, 2.0, 0.25]          # [vx, vy, wz] 缩放系数
          init: [0.0, 0.0, 0.0]            # 初始速度指令

        # 推理降频
        infer_decimation: 4                # 每 4 个控制周期推理一次

      dance:
        # 同 motion 的所有字段 ...
        prerequisite:                      # 可选：前置策略链
          policy: stand                    # 切到 dance 前先跑 stand
          duration: 2.0                    # 持续时长（秒），到时由上层（如 behavior_manager）自动切到 dance

kp / kd 是策略训练时的真实 PD 增益，由 LoadPolicyConfigFromYaml 解析后随 LoadedPolicyConfig.kp / kd 一并返回，供上层（behavior_manager 或 sim2sim_runtime）每帧填入 ControlCmd.kp / kd 下发给驱动层。prerequisite 是上层（如 FSM）的策略链调度提示，PolicyExecutor 推理本身不读取此字段。

5. 调试指南

查看模型结构：使用 test_onnx_infer <model.onnx> 查看模型输入/输出维度和类型
验证推理链路：使用 test_policy_executor 验证配置加载、obs 组装、推理、动作映射全流程
性能分析：使用 run_benchmark_policy.sh 查看各环节耗时，识别性能瓶颈
观测维度调试：
- 运行 test_policy_executor 查看实际组装的 obs 维度
- 对比 ObsDim() 返回的期望维度
- 检查 YAML 中 obs_segments 配置是否与训练时一致

6. 常见问题

现象	可能原因	处理
`[PolicyConfigLoader] 策略 'xxx' 的配置不存在`	YAML 中 `rl_policy.onnx_infer.policies` 下无该策略名	检查 YAML 配置，确认策略名拼写正确；查看 `policy_names` 列表
`[PolicyConfigLoader] ONNX 模型文件不存在`	`model_path` 路径错误或文件缺失	检查 `robot_dir/policy/<policy_name>/<model>.onnx` 是否存在；确认 `model_path` 配置正确
`[PolicyExecutor] 观测维度不匹配`	`strict_dim_check: true` 时，YAML 配置的 obs 维度与模型输入不一致	运行 `test_policy_executor` 查看实际维度；对比训练时的 obs 配置；调整 `obs_segments[].terms`
`[PolicyExecutor] 观测维度错误: 实际=X, 期望=Y`	`Infer()` 时传入的 obs 维度与 `ObsDim()` 不匹配	检查 `AssembleObs()` 输出；确保 obs 向量未被意外修改
`[PolicyExecutor] 未知段模式: xxx`	YAML 中 `segment_mode` 配置了不支持的值	只支持 `""` (无历史) / `"flat_history"` / `"frame_history"`，检查拼写
`[PolicyExecutor] 不支持的模型类型`	ONNX 模型输入/输出数量不符合 MLP/LSTM/obs_hist 规范	检查模型导出：MLP (1in/1out)、LSTM (3in/3out)、obs_hist (2in/1out)；用 `test_onnx_infer` 查看模型结构
机器人抖动或动作异常	归一化参数与训练不一致；或 `action_scale` 过大	对比训练配置检查 `ang_vel_scale` / `dof_pos_scale` / `dof_vel_scale`；降低 `action_scale` 测试

附录：性能基准测试

工具说明

脚本	测试内容	适用场景
`run_benchmark_onnx.sh`	纯 ONNX 推理延迟	对比不同硬件 / 模型结构的推理引擎性能
`run_benchmark_policy.sh`	AssembleObs + Infer + MapActionToTargetPos 分段延迟	评估真实运控场景端到端性能，识别瓶颈

参数说明：

参数	说明	默认值
`robot`	机型名称	`g1`
`policy`	策略名称	`motion`
`--warmup N`	预热轮数，消除首次加载开销	`100`
`--rounds N`	正式统计轮数	`1000`
`--hz N`	目标控制频率，用于计算 deadline 和超时率	`50`
`--verbose`	逐帧输出延迟，用于排查尖刺	关闭

输出指标说明：

指标	含义
Avg	平均延迟
Std	标准差，反映延迟的离散程度
P50	中位数，50% 的推理比它快
P95	95% 的推理比它快，代表典型最坏情况
P99	99% 的推理比它快，代表极端尾延迟
Max	单次最坏情况
Miss	超过 deadline（1000 / hz ms）的帧数及占比

RL 运控是硬实时闭环，P99 比均值更重要：控制环抖动会被 PD 放大成关节颤抖，P99 决定系统稳定性上限。

测试命令

# 默认参数（g1 + motion，100 warmup + 1000 rounds，50Hz deadline）
run_benchmark_onnx.sh
run_benchmark_policy.sh

# 自定义参数
run_benchmark_policy.sh g1 motion --rounds 2000          # 增加测试轮数，提高统计准确性
run_benchmark_policy.sh g1 motion --warmup 200           # 增加预热轮数，消除冷启动影响
run_benchmark_policy.sh tiangong walk                    # 测试其他机型/策略

典型数据

纯推理基准（run_benchmark_onnx.sh g1 motion）：

平台	策略	Avg (ms)	Std (ms)	P50 (ms)	P95 (ms)	P99 (ms)	Max (ms)	Miss (50Hz)
K3 COM260 KIT	g1 / motion	0.178	0.003	0.177	0.179	0.190	0.224	0 / 1000 (0.00%)

完整链路基准（run_benchmark_policy.sh g1 motion）：

平台	环节	Avg (ms)	P50 (ms)	P95 (ms)	P99 (ms)	Max (ms)
K3 COM260 KIT	Obs Assembly	0.016	0.016	0.016	0.016	0.058
K3 COM260 KIT	Inference	0.196	0.195	0.203	0.208	0.268
K3 COM260 KIT	Action Mapping	0.004	0.004	0.004	0.004	0.011
K3 COM260 KIT	End-to-End	0.215	0.214	0.223	0.228	0.329
	Miss (50Hz)	0 / 1000 (0.00%)

性能分析：K3 COM260 KIT 板卡上 g1 motion 策略（LSTM 模型）的推理延迟约 0.2ms，端到端延迟约 0.22ms，推理占端到端耗时 91%，满足 50Hz 实时控制要求（deadline 20ms）。

1. 模块概述​

2. 环境准备​

前置条件​

构建编译​

3. 示例使用（从 0 跑通）​

3.1 策略推理全链路测试​

3.2 ONNX 后端单独测试​

3.3 性能基准测试​

4. 应用开发​

对外接口​

调用流程​

关键接口说明​

YAML 配置结构（关键字段）​

5. 调试指南​

6. 常见问题​

附录：性能基准测试​

工具说明​

测试命令​

典型数据​
