视觉 · 目标检测

1. 模块概述

主要功能：基于 YOLO 系列模型的通用目标检测，支持 COCO 80 类物体的实时检测，输出每个目标的边界框（bounding box）、置信度与类别标签。
规格或特性：
- 支持模型：YOLOv5（n/s）、YOLOv8（n/s/m）、YOLOv11（n/s/m）、YOLO12（n/s）
- 输入尺寸：[1, 3, 640, 640]
- 量化类型：int8
- 推理后端：ONNX Runtime + SpaceMITExecutionProvider
- 接口形态：C++（vision_service.h）、Python（spacemit_vision wheel：VisionServiceNative）
相关目录结构：

examples/yolov5/          # YOLOv5 示例
├── config/yolov5.yaml    # 配置文件
├── cpp/yolov5.cpp        # C++ 示例
├── python/yolov5.py      # Python 示例
└── scripts/              # 模型下载脚本
examples/yolov8/          # YOLOv8 示例（结构同上）
examples/yolov11/         # YOLOv11 示例（结构同上）
examples/yolo12/          # YOLO12 示例（结构同上）
src/deploy/yolov5/        # YOLOv5 部署实现
src/deploy/yolov8/        # YOLOv8 部署实现
src/deploy/yolov11/       # YOLOv11 部署实现

2. 环境准备

前置条件

SDK 源码获取和基础编译环境配置统一参考 2.3-构建编译。完成 SDK 初始化后，回到本文继续执行"构建编译"。

后续命令默认在 spacemit_robot SDK 根目录执行。

构建编译

系统缺少依赖时先安装：

sudo apt install python3-spacemit-ort opencv-spacemit libeigen3-dev spacemit-onnxruntime libyaml-cpp-dev

在 SDK 根目录加载构建环境后编译视觉组件：

source build/envsetup.sh
cd components/model_zoo/vision
mm

SDK 集成构建会把 yolov8、yolov5、yolov11、yolo12 等示例程序安装到 output/staging/bin，加载 build/envsetup.sh 后可直接运行。

运行 Python 示例前，需先安装 spacemit_vision wheel：

cd components/model_zoo/vision
python3 -m pip install -U pybind11 build setuptools wheel
cmake -S . -B build && cmake --build build -j
python3 -m pip install --force-reinstall src/python/dist/*.whl
python3 -c "from spacemit_vision import VisionServiceNative; print('ok')"

模型权重默认存放路径为 ~/.cache/models/vision/yolov8/、~/.cache/models/vision/yolov5/、~/.cache/models/vision/yolov11/、~/.cache/models/vision/yolo12/。须先手动执行下载脚本；缺失时程序会直接报错（Model file not found）。

3. 示例使用（从 0 跑通）

本节为读者按步骤复现的主线：命令可复制、路径写绝对或写明工作目录、每步给出预期现象。

3.1 YOLOv8 目标检测（Python）

前置：见 §2，依赖已安装，代码已克隆。

步骤 1：下载模型

cd components/model_zoo/vision
bash examples/yolov8/scripts/download_models.sh

预期现象：模型文件下载至 ~/.cache/models/vision/yolov8/yolov8n_no_dfl.q.onnx。

步骤 2：下载测试素材

bash scripts/download_assets.sh

预期现象：测试图片下载至 ~/.cache/assets/image/ 目录。

步骤 3：运行推理

python3 examples/yolov8/python/yolov8.py --config examples/yolov8/config/yolov8.yaml

步骤 4（可选）：使用摄像头实时检测

先确认摄像头设备号（--camera-id 为 /dev/videoN 中的 N，默认 0）：

v4l2-ctl --list-devices
ls /dev/video*

若 --camera-id 0 无法打开，请根据输出选择实际采集节点（例如 /dev/video20 对应 --camera-id 20）。需要时可执行 v4l2-ctl -d /dev/videoN --all 查看节点详情。

python3 examples/yolov8/python/yolov8.py --config examples/yolov8/config/yolov8.yaml --use-camera --camera-id 0

3.2 YOLOv8 目标检测（C++）

前置：见 §2，C++ 编译完成。

步骤 1：下载模型（同 §3.1 步骤 1）

步骤 2：运行推理

cd components/model_zoo/vision
yolov8 examples/yolov8/config/yolov8.yaml

步骤 3（可选）：使用摄像头实时检测

设备号查询方式见 §3.1 步骤 4。

yolov8 examples/yolov8/config/yolov8.yaml --use-camera --camera-id 0

3.3 YOLOv5 目标检测

步骤 1：下载模型

bash examples/yolov5/scripts/download_models.sh

步骤 2：运行推理

# Python
python3 examples/yolov5/python/yolov5.py --config examples/yolov5/config/yolov5.yaml

# C++
yolov5 examples/yolov5/config/yolov5.yaml

3.4 YOLOv11 目标检测

步骤 1：下载模型

bash examples/yolov11/scripts/download_models.sh

步骤 2：运行推理

# Python
python3 examples/yolov11/python/yolov11.py --config examples/yolov11/config/yolov11.yaml

# C++
yolov11 examples/yolov11/config/yolov11.yaml

3.5 YOLO12 目标检测

步骤 1：下载模型

bash examples/yolo12/scripts/download_models.sh

预期现象：模型文件下载至 ~/.cache/models/vision/yolo12/yolo12n.q.onnx。

步骤 2：运行推理

# Python
python3 examples/yolo12/python/yolo12.py --config examples/yolo12/config/yolo12.yaml

# C++
yolo12 examples/yolo12/config/yolo12.yaml

3.6 运行结果示例

终端输出示例（以 YOLOv8n 为例）：

Detected 3 objects:
  Class 0, Score: 0.9169, Box: [0.5929,113.6988,84.9922,352.1162]
  Class 0, Score: 0.9169, Box: [230.9947,122.2212,316.2409,371.1132]
  Class 33, Score: 0.6868, Box: [64.5499,169.1887,247.2958,370.5807]
Result image saved to: result.jpg

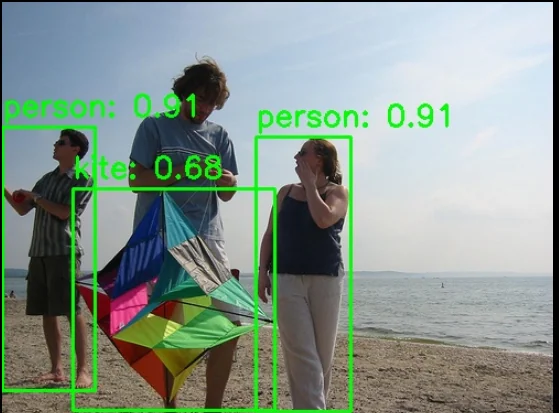

可视化结果：

YOLOv8 目标检测结果示例

图中展示了检测到的目标边界框、类别标签和置信度分数。

4. 应用开发

本章面向应用开发者，说明如何在自己的 C++ 或 Python 应用中集成目标检测组件。完整接口定义以 include/vision_service.h 和 src/python/spacemit_vision/vision_service_native.py 为准；本节介绍常用公开接口和典型调用方式。

4.1 接口说明

目标检测组件的核心入口是 VisionService（C++）和 VisionServiceNative（Python，spacemit_vision wheel）。应用侧通过这些接口加载 YOLO 模型，并发起图像或视频流的目标检测请求。

4.1.1 常用数据结构

类型	说明
vision::Detection	目标检测结果结构体，含边界框 `bbox`（x1, y1, x2, y2）、置信度 `score`、类别 ID `label`。
vision::Result	统一结果变体（`std::variant`），目标检测时实际持有 `vision::Detection`。可用 `vision::get_bbox/get_label/get_score` 读取通用字段，或用 `std::get_if<vision::Detection>` 取具体类型。
VisionServiceResponse	推理响应，`results` 为 `vision::ResultList`（即 `std::vector<vision::Result>`），并含 `ok`、`error_message`。
VisionServiceRequest	推理请求，图像模型填充 `image`，可在 `params` 中临时覆盖 `conf_threshold`、`iou_threshold` 等参数。

4.1.2 服务初始化

C++ 接口

接口	说明	参数	返回值
VisionService::Create	从 YAML 配置文件创建检测服务实例	config_path：YAML 配置文件路径	VisionService 智能指针
VisionService::LastCreateError	获取最近一次创建失败的错误信息	无	错误描述字符串

Python 接口

接口	说明	参数	返回值
VisionServiceNative.create	从 YAML 配置文件创建服务实例	config_path：YAML 路径；model_path_override：可选覆盖模型路径	VisionServiceNative 实例
VisionServiceNative.last_create_error	获取最近一次创建失败的错误信息	无	错误描述字符串

4.1.3 目标检测

C++ 接口

接口	说明	参数	返回值
Infer	对图像文件进行目标检测	image_path：图像文件路径；response：输出响应；params：可选推理参数	VisionServiceStatus（VISION_SERVICE_OK 表示成功）
Infer	对 cv::Mat 图像进行目标检测	image：OpenCV Mat 对象；response：输出响应；params：可选推理参数	VisionServiceStatus
Draw	在图像上绘制检测结果（无状态，需显式传入响应）	image：输入图像；response：推理响应；out_image：输出图像	VisionServiceStatus
LastError	获取最近一次推理的错误信息	无	错误描述字符串

Python 接口

接口	说明	参数	返回值
infer_image	对图像进行推理	image_or_path：BGR numpy 数组或图像路径；conf/iou：可选阈值（<=0 用 yaml 默认）	(VisionServiceStatus, results 列表)
draw	绘制最近一次推理结果	image：BGR numpy 数组	(VisionServiceStatus, 绘制后图像)
supports_draw	当前模型是否支持 C++ 侧绘制	无	bool
last_error	获取最近一次推理错误	无	错误描述字符串

4.1.4 性能监控

C++ 接口

接口	说明	参数	返回值
SetTimingOptions	启用/禁用性能计时	options：VisionServiceTimingOptions（enabled、print_to_stdout）	void
GetLastTiming	获取最近一次推理的各阶段耗时	无	VisionServiceTiming 结构体（preprocess_ms、model_infer_ms、postprocess_ms、infer_ms 等）

4.2 典型调用流程

4.2.1 C++ 单图检测

#include "vision_service.h"
#include <opencv2/opencv.hpp>
#include <iostream>

int main() {
    // 1. 创建服务
    auto service = VisionService::Create("examples/yolov8/config/yolov8.yaml");
    if (!service) {
        std::cerr << "Failed to create service: "
                  << VisionService::LastCreateError() << std::endl;
        return -1;
    }

    // 2. 启用性能计时（可选）
    VisionServiceTimingOptions timing_options;
    timing_options.enabled = true;
    service->SetTimingOptions(timing_options);

    // 3. 执行推理
    VisionServiceResponse response;
    if (service->Infer("test.jpg", &response) != VISION_SERVICE_OK) {
        std::cerr << "Inference failed: " << service->LastError() << std::endl;
        return -1;
    }

    // 4. 处理结果（结果为 vision::Result 变体，用访问器读取通用字段）
    std::cout << "Detected " << response.results.size() << " objects:" << std::endl;
    for (const auto& result : response.results) {
        const vision::BoundingBox box = vision::get_bbox(result);
        std::cout << "  Class " << vision::get_label(result)
                  << ", Score: " << vision::get_score(result)
                  << ", Box: [" << box.x1 << "," << box.y1 << ","
                  << box.x2 << "," << box.y2 << "]" << std::endl;
    }

    // 5. 绘制结果（Draw 无状态，需显式传入 response）
    cv::Mat image = cv::imread("test.jpg");
    cv::Mat output;
    service->Draw(image, response, &output);
    cv::imwrite("result.jpg", output);

    // 6. 查看性能指标（可选）
    auto timing = service->GetLastTiming();
    std::cout << "Preprocess: " << timing.preprocess_ms << " ms" << std::endl;
    std::cout << "Inference: " << timing.model_infer_ms << " ms" << std::endl;
    std::cout << "Postprocess: " << timing.postprocess_ms << " ms" << std::endl;

    return 0;
}

4.2.2 C++ 视频流检测

#include "vision_service.h"
#include <opencv2/opencv.hpp>

int main() {
    auto service = VisionService::Create("examples/yolov8/config/yolov8.yaml");
    cv::VideoCapture cap(0);  // 打开摄像头
    cv::Mat frame, output;

    while (cap.read(frame)) {
        VisionServiceResponse response;
        if (service->Infer(frame, &response) != VISION_SERVICE_OK) break;
        service->Draw(frame, response, &output);

        cv::imshow("Detection", output);
        if (cv::waitKey(1) == 'q') break;
    }

    return 0;
}

4.2.3 Python 单图检测

import cv2
from spacemit_vision import VisionServiceNative, VisionServiceStatus

# 1. 创建服务
svc = VisionServiceNative.create("examples/yolov8/config/yolov8.yaml")

# 2. 执行推理
image = cv2.imread("test.jpg")
status, results = svc.infer_image(image)
if status != VisionServiceStatus.OK:
    raise RuntimeError(svc.last_error())

# 3. 处理结果（每项含 label、score、x1/y1/x2/y2）
print(f"Detected {len(results)} objects:")
for r in results:
    print(f"  Class {r.label}, Score: {r.score:.4f}, "
          f"Box: [{r.x1:.1f},{r.y1:.1f},{r.x2:.1f},{r.y2:.1f}]")

# 4. 绘制结果
if svc.supports_draw():
    st, output = svc.draw(image)
    if st == VisionServiceStatus.OK:
        cv2.imwrite("result.jpg", output)

4.2.4 Python 视频流检测

import cv2
from spacemit_vision import VisionServiceNative, VisionServiceStatus

svc = VisionServiceNative.create("examples/yolov8/config/yolov8.yaml")
cap = cv2.VideoCapture(0)

while True:
    ret, frame = cap.read()
    if not ret:
        break

    status, results = svc.infer_image(frame)
    if status != VisionServiceStatus.OK:
        break

    output = frame
    if svc.supports_draw():
        st, output = svc.draw(frame)
        if st != VisionServiceStatus.OK:
            output = frame

    cv2.imshow("Detection", output)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

4.3 配置说明

YAML 配置文件是模型加载和推理参数的核心，以下是完整配置项说明：

# 模型文件路径（支持相对路径和 ~ 展开）
model_path: ~/.cache/models/vision/yolov8/yolov8n_no_dfl.q.onnx

# 测试图像路径（用于示例程序）
test_image: ~/.cache/assets/image/006_test.jpg

# 类别标签文件路径（COCO 80 类）
label_file_path: assets/labels/coco.txt

# 模型输入尺寸 [height, width]
image_size: [640, 640]

# 部署类名（C++ 模型工厂注册名，Python 通过 yaml 路径间接使用）
class: deploy.yolov8.YOLOv8Detector

# 推理参数
default_params:
  # 置信度阈值（0.0-1.0），低于此值的检测框将被过滤
  conf_threshold: 0.25

  # IOU 阈值（0.0-1.0），用于 NMS 非极大值抑制
  iou_threshold: 0.45

  # 推理线程数（示例默认 8；K3 平台 intra-op 最大建议 8，可按场景调低）
  num_threads: 8

  # 推理后端（优先使用 SpaceMITExecutionProvider）
  providers:
    - SpaceMITExecutionProvider
    - CPUExecutionProvider  # 备用后端

参数调优建议：

conf_threshold：提高可减少误检，降低可增加召回率。默认 0.25 适用于大多数场景。
iou_threshold：提高可保留更多重叠框，降低可减少冗余检测。默认 0.45 平衡效果。
num_threads：示例 yaml 默认为 8，K3 平台 intra-op 线程数最大建议 8。若 CPU 竞争或延迟不稳定，可尝试降至 4 观察效果，不建议超过 8。
providers：优先使用 SpaceMITExecutionProvider 以获得最佳性能，CPUExecutionProvider 作为备用。

4.4 性能监控

通过启用性能计时，可以分析推理各阶段的耗时，用于性能优化和瓶颈定位。

C++ 示例：

VisionServiceTimingOptions timing_options;
timing_options.enabled = true;
service->SetTimingOptions(timing_options);

VisionServiceResponse response;
service->Infer("test.jpg", &response);

auto timing = service->GetLastTiming();
std::cout << "Preprocess: " << timing.preprocess_ms << " ms" << std::endl;
std::cout << "Inference: " << timing.model_infer_ms << " ms" << std::endl;
std::cout << "Postprocess: " << timing.postprocess_ms << " ms" << std::endl;
std::cout << "Total: " << timing.infer_ms << " ms" << std::endl;

性能优化建议：

预处理耗时高：检查图像尺寸是否过大，考虑降低输入分辨率。
推理耗时高：确认使用 SpaceMITExecutionProvider，检查线程数设置。
后处理耗时高：检查检测框数量是否过多，适当提高 conf_threshold。

参考 demo 路径：

examples/yolov8/、examples/yolov5/、examples/yolov11/、examples/yolo12/
应用案例：applications/fire_detection/（火灾检测）、applications/intrusion_detection/（入侵检测）

5. 调试指南

启用计时：通过 SetTimingOptions 查看预处理、推理、后处理各阶段耗时
检查模型加载：VisionService::LastCreateError() 获取创建失败的详细信息
检查推理错误：service->LastError() 返回最近一次推理的错误信息
检测结果为空：调整 conf_threshold 观察检测数量变化，确认输入图片包含目标物体

6. 常见问题

现象	可能原因	处理
`Model file not found`	模型未下载或路径错误	执行 `bash examples/yolov8/scripts/download_models.sh` 下载模型
检测结果为空	`conf_threshold` 过高或输入图片无目标	降低 `conf_threshold`（如 0.1），换用包含目标的测试图片
`SpaceMITExecutionProvider not found`	spacemit-ort 未安装	`sudo apt-get install python3-spacemit-ort`
`No module named 'spacemit_vision'`	wheel 未安装	按 §2 编译并 `pip install src/python/dist/*.whl`
推理速度慢	线程数设置不当或使用了 CPU provider	确认 YAML 中 `providers` 为 `SpaceMITExecutionProvider`；`num_threads` 默认 8（最大建议 8），可按需调低

附录：性能与测试数据

以下数据摘自 Vision 组件 README.md 附录「不包含前后处理」（纯 ONNX 模型推理，不含图像预处理与后处理）。为 K3 平台阶段性实测结果，持续优化中，完整表见 README。

K3 平台

具体模型	输入大小	数据类型	帧率 (4核)	帧率 (8核)
yolov5n	[1,3,640,640]	int8	69.1	104.4
yolov5s	[1,3,640,640]	int8	41.3	62.8
yolov8n	[1,3,640,640]	int8	60.8	97.0
yolov8s	[1,3,640,640]	int8	36.3	57.1
yolov8m	[1,3,640,640]	int8	19.5	30.6
yolo11n	[1,3,640,640]	int8	45.1	70.8
yolo11s	[1,3,640,640]	int8	29.4	45.3
yolo11m	[1,3,640,640]	int8	14.5	22.7

复现方法：使用 onnxruntime_perf_test 工具（以 YOLOv8n 为例，4 线程）：

onnxruntime_perf_test ~/.cache/models/vision/yolov8/yolov8n_no_dfl.q.onnx -e spacemit -r 20 -x 1 -S 1 -s -I -c 1 -i "SPACEMIT_EP_INTRA_THREAD_NUM|4"

详细说明见 SpacemiT 社区文档 AI 计算栈 · ONNX Runtime 中的 onnxruntime_perf_test 章节。

1. 模块概述​

2. 环境准备​

前置条件​

构建编译​

3. 示例使用（从 0 跑通）​

3.1 YOLOv8 目标检测（Python）​

3.2 YOLOv8 目标检测（C++）​

3.3 YOLOv5 目标检测​

3.4 YOLOv11 目标检测​

3.5 YOLO12 目标检测​

3.6 运行结果示例​

4. 应用开发​

4.1 接口说明​

4.1.1 常用数据结构​

4.1.2 服务初始化​

4.1.3 目标检测​

4.1.4 性能监控​

4.2 典型调用流程​

4.2.1 C++ 单图检测​

4.2.2 C++ 视频流检测​

4.2.3 Python 单图检测​

4.2.4 Python 视频流检测​

4.3 配置说明​

4.4 性能监控​

5. 调试指南​

6. 常见问题​

附录：性能与测试数据​

K3 平台​

1. 模块概述

2. 环境准备

前置条件

构建编译

3. 示例使用（从 0 跑通）

3.1 YOLOv8 目标检测（Python）

3.2 YOLOv8 目标检测（C++）

3.3 YOLOv5 目标检测

3.4 YOLOv11 目标检测

3.5 YOLO12 目标检测

3.6 运行结果示例

4. 应用开发

4.1 接口说明

4.1.1 常用数据结构

4.1.2 服务初始化

4.1.3 目标检测

4.1.4 性能监控

4.2 典型调用流程

4.2.1 C++ 单图检测

4.2.2 C++ 视频流检测

4.2.3 Python 单图检测

4.2.4 Python 视频流检测

4.3 配置说明

4.4 性能监控

5. 调试指南

6. 常见问题

附录：性能与测试数据

K3 平台
