1. RISC-V 指令格式

RISC-V 指令集包含六种基本指令格式：

  • R 型指令：用于寄存器-寄存器操作
  • I 型指令：用于短立即数和访存load操作
  • S 型指令：用于访存store操作
  • B 型指令：用于条件跳转操作
  • U 型指令：用于长立即数
  • J 型指令：用于无条件跳转

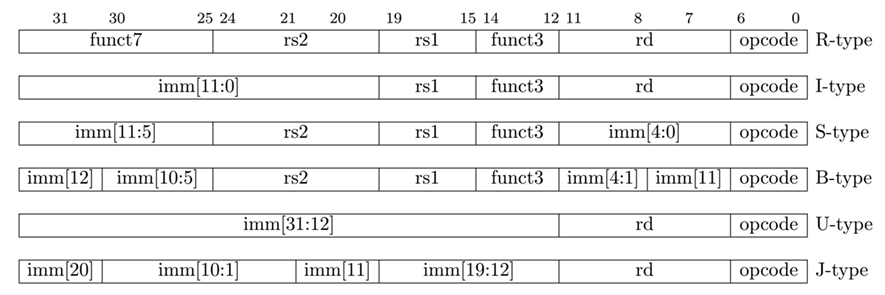

1.1 格式​

1

1.2 字段说明​

  • opcode（操作码）字段：位于指令编码Bit[6:0]，用于指令的分类。
  • funct3和fiunct7(功能码）字段：常常与opcode字段结合在一起定义指令的操作功能。
  • rd字段：表示目标寄存器的编号，位于指令编码的Bi[11:7]。
  • rs1字段：表示第一源操作寄存器的编号，位于指令编码的Bit[19:15]。
  • rs2字段：表示第二源操作寄存器的编号，位于指令编码的Bit[24:20]。
  • imm：表示立即数。在RISC-V中使用的立即数大部分是符号扩展（sign-extended)的立即数。

2. R 型指令

2.1. 格式​

R 型指令用于寄存器-寄存器操作，结构如下：

bit[31:25]bit[24:20]bit[19:15]bit[14:12]bit[11:7]bit[6:0]
funct7rs2rs1funct3rdopcode

2.2 字段说明：​

  • opcode: 操作码，7 位
  • rd: 目的寄存器，5 位
  • funct3: 额外操作字段，3 位
  • rs1: 第一个源寄存器，5 位
  • rs2: 第二个源寄存器，5 位
  • funct7: 额外操作字段，7 位

2.3 示例​

R 型指令主要用于加法、减法、移位和逻辑操作。

add a0, a1, a2    # 将寄存器 a1 和 a2 的值相加，结果存入寄存器 a0
sub a0, a1, a2    # 将寄存器 a1 的值减去寄存器 a2 的值，结果存入寄存器 a0
sll a0, a1, a2    # 将寄存器 a1 的值左移 a2 位，结果存入寄存器 a0（算术左移）
srl a0, a1, a2    # 将寄存器 a1 的值右移 a2 位，结果存入寄存器 a0（逻辑右移，不保留符号位）
xor a0, a1, a2    # 对寄存器 a1 和 a2 的值进行按位异或运算，结果存入寄存器 a0
and a0, a1, a2    # 对寄存器 a1 和 a2 的值进行按位与运算，结果存入寄存器 a0

3. I 型指令

3.1 格式​

I 型指令包括立即数的运算和访存加载指令，具有以下结构：

bit[31:20]bit[19:15]bit[14:12]bit[11:7]bit[6:0]
imm[11:0]rs1funct3rdopcode

3.2 字段说明：​

  • opcode: 操作码，7 位
  • rd: 目的寄存器，5 位
  • funct3: 操作字段，3 位
  • rs1: 第一个源寄存器，5 位
  • imm: 立即数，12 位

3.3 示例​

I 型指令包括立即数运算和访存load操作。

addi a0, a1, 5    # a0 = a1 + 5
lw a0, 0(a1)      # 将内存地址 a1+0 处的 32 位数据加载到 a0
lb a0, 0(a1)      # 将内存地址 a1+0 处的 8 位数据加载到 a0

4. S 型指令

4.1 格式​

S 型指令用于存储数据，具有以下结构：

bit[31:25]bit[24:20]bit[19:15]bit[14:12]bit[11:7]bit[6:0]
imm[11:5]rs2rs1funct3imm[4:0]opcode

4.2 字段说明​

  • opcode: 操作码，7 位
  • rs1: 源寄存器，5 位
  • rs2: 第二个源寄存器，5 位
  • funct3: 操作字段，3 位
  • imm: 立即数，12 位（分为两部分）

4.3 示例​

S 型指令用于将寄存器的值存储到内存。

sb x10, 0(x1)    # 将 x10 的最低 8 位存储到 x1 地址处
sh x10, 0(x1)    # 将 x10 的最低 16 位存储到 x1 地址处
sw x10, 0(x1)    # 将 x10 的最低 32 位存储到 x1 地址处

5. B 型指令

5.1 格式​

B 型指令用于条件跳转操作，具有以下结构：

bit [31:25]bit [24:20]bit [19:15]bit [14:12]bit [11:8]bit [7]bit [6:0]
imm[12]imm[10:5]rs2rs1funct3imm[4:1]opcode

5.2 字段说明​

  • opcode: 操作码，7 位
  • rs1: 第一个源寄存器，5 位
  • rs2: 第二个源寄存器，5 位
  • funct3: 操作字段，3 位
  • imm: 立即数，12 位（用于计算跳转偏移）

5.3 示例​

B 型指令用于条件跳转。

beq a1, a2, Label  # 如果 a1 == a2，则跳转到 Label
bne a1, a2, Label  # 如果 a1 != a2，则跳转到 Label
blt a1, a2, Label  # 如果 a1 < a2，则跳转到 Label
bgt a1, a2, Label  # 如果 a1 > a2，则跳转到 Label

6. U 型指令

6.1 格式​

U 型指令用于长立即数操作，具有以下结构：

bit [31:12]bit [11:7]bit [6:0]
imm[31:12]rdopcode

6.2 字段说明​

  • opcode: 操作码，7 位
  • rd: 目的寄存器，5 位
  • imm: 立即数，20 位（只保留高 20 位）

6.3 示例​

U 型指令主要用于加载高 20 位的立即数。

lui x10, 0x12345  # 将高 20 位立即数加载到 x10 寄存器

7. J 型指令

7.1 格式​

J 型指令用于无条件跳转，具有以下结构：

bit [31:12]bit [11]bit [10:1]bit [20]bit [19:12]bit [11:7]bit [6:0]
imm[19:12]imm[11]imm[10:1]imm[20]rdopcode

7.2 字段说明​

  • opcode: 操作码，7 位
  • rd: 目的寄存器，5 位
  • imm: 立即数，21 位

7.3 示例​

J 型指令用于无条件跳转。

jal ra, Label    # 跳转到 Label 处，并保存返回地址到 ra 寄存器
jalr ra, 40(x10) # 跳转到 x10+40 地址处，并保存返回地址到 ra 寄存器
