Linux UART 设备驱动开发实践
1. UART 基础知识

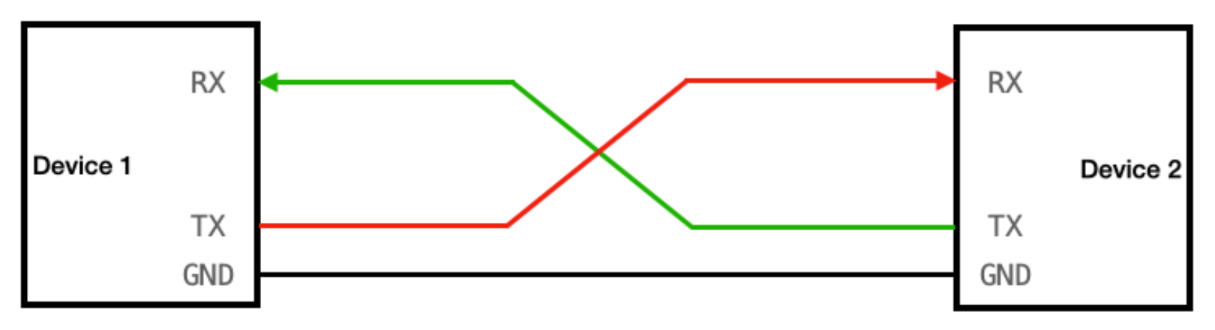

UART 是一种通用串行数据总线,用于异步通信。该总线双向通信,可以实现全双工传输和接收。UART 通道有两条数据线。每个设备上都有一个 RX 引脚和一个 TX 引脚(RX 用于接收,TX 用于发送),每个设备的 RX 引脚都连接到另一个设备的 TX 引脚,如下图。

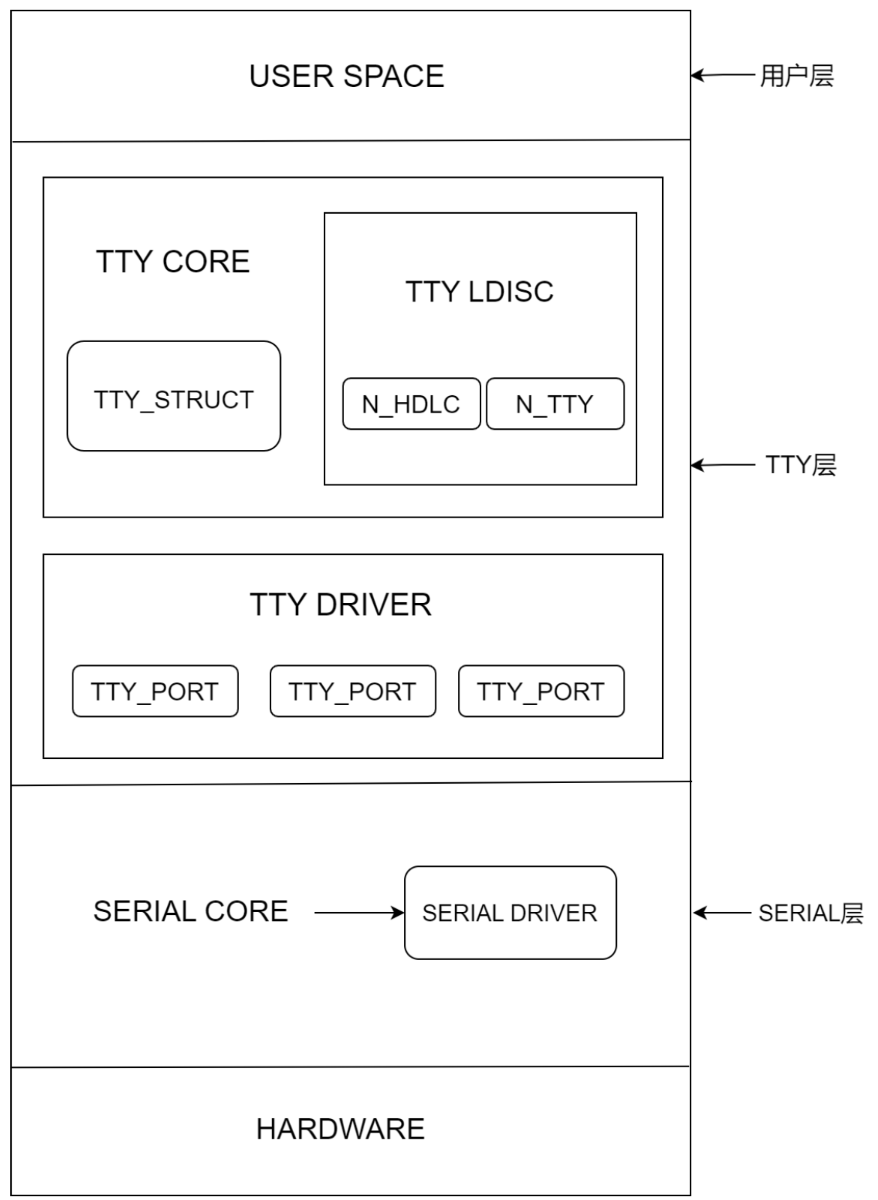

2. Linux UART 体系结构
在Linux内核中,UART的实现通常分为几个层次:
-
用户空间:应用程序运行的环境,它通过系统调用与内核交互。对于UART设备,用户空间通常通过标准的输入输出(如/dev/ttyS0)来访问UART设备。
-
TTY层:内核中处理终端设备(包括UART设备)的一层。它提供了一个统一的接口来处理各种类型的终端设备。TTY层主要包括以下几个部分:
-
TTY CORE:核心部分,负责管理TTY设备的结构和基本操作。
-
TTY LDISC(Line Discipline):定义了数据如何在TTY设备上进行处理和传输。
-
TTY DRIVER:驱动程序,负责与具体的硬件设备进行交互。
-
-
SERIAL层:专门处理串行通信的一层,它位于TTY层之下,直接与硬件设备交互。SERIAL层主要包括:
-
SERIAL CORE:核心部分,负责管理串行设备的结构和基本操作。
-
SERIAL DRIVER:驱动程序,负责与具体的串行硬件设备进行交互。
-
-
硬件层:实际的UART硬件设备,它包括UART控制器和相关的硬件资源(如寄存器、中断等)。操作系统通过硬件层与物理设备进行直接交互。
3. 关键特性
k1平台支持9路可配置的 uart 。
-
支持硬件流控(uart2,uart3)
-
支持DMA传输模式
-
支持中断模式
-
支持RS485/RS232串口协议
-
支持64B RX/TX fifo
-
波特率最高支持3M
4. UART 的内核驱动表示
4.1. pinctrl
可查看linux仓库的 path/to/your/linux-6.6/arch/riscv/boot/dts/spacemit/k1-x_MUSE-Pi-Pro.dts,参考已配置好的 r_uart0 复用功能配置,如下:
pinctrl_rcpu: pinctrl_rcpu_grp {
pinctrl-single,pins = <
K1X_PADCONF(GPIO_47, MUX_MODE1, (EDGE_NONE | PULL_UP | PAD_3V_DS4)) /* r_uart0_tx */
K1X_PADCONF(GPIO_48, MUX_MODE1, (EDGE_NONE | PULL_UP | PAD_3V_DS4)) /* r_uart0_rx */
>;
};
4.2. dtsi配置
在 path/to/your/linux-6.6/arch/riscv/boot/dts/spacemit/k1-x.dtsi 中定义了10个 UART 控制器,分别从 uart0 ~ uart9,此外还有两个 r_uart(r_uart0 和 r_uart1),它们是 RCPU 的 UART 控制器。以 r_uart0 为例:
r_uart0: r_uart0@c0881000 {
compatible = "spacemit,rcpu-pxa-uart0";
reg = <0x0 0xc0881000 0x0 0x100>;
clocks = <&ccu CLK_RCPU_UART0>, <&ccu CLK_SLOW_UART>;
clock-names = "func", "gate";
resets = <&reset RESET_RCPU_UART0>;
power-domains = <&power K1X_PMU_BUS_PWR_DOMAIN>;
clk,pm-runtime,no-sleep;
cpuidle,pm-runtime,sleep;
rcpu-uart;
interconnects = <&dram_range4>;
interconnect-names = "dma-mem";
reg-shift = <2>;
reg-io-width = <4>;
status = "disabled";
};
4.3. 控制器源码
通过 compatible 属性值 spacemit,pxa-uart 可以在Linux 源码中搜索这两个字符串即可找到对应的控制器驱动文件。PI-Pro 的 UART 驱动文件为 path/to/your/linux-6.6/drivers/tty/serial/pxa_k1x.c,在文件中有如下内容:
// RCPU UART 设备匹配表
static const struct of_device_id r_serial_pxa0_dt_ids[] = {
{ .compatible = "spacemit,rcpu-pxa-uart0", .data = &private_data[0] },
{}
};
// RCPU UART 平台驱动
static struct platform_driver r_serial_pxa_driver[] = {
{
.probe = serial_pxa_probe,
.remove = serial_pxa_remove,
.driver = {
.name = "pxa2xx-ruart0",
.pm = &serial_pxa_pm_ops,
.suppress_bind_attrs = true,
.of_match_table = r_serial_pxa0_dt_ids,
},
},
...
};
// RPMSG 驱动部分
static struct rpmsg_device_id rpmsg_driver_ruart_id_table[] = {
{ .name = "ruart-service0", .driver_data = 0 },
...
{ },
};
MODULE_DEVICE_TABLE(rpmsg, rpmsg_driver_ruart_id_table);
static int rpmsg_ruart_client_cb(struct rpmsg_device *rpdev, void *data,
int len, void *priv, u32 src)
{
struct instance_data *idata = dev_get_drvdata(&rpdev->dev);
int ret;
serial_pxa_irq(0, (void*)(idata->dev));
ret = rpmsg_send(rpdev->ept, IRQUP_MSG, strlen(IRQUP_MSG));
if (ret) {
dev_err(&rpdev->dev, "rpmsg_send failed: %d\n", ret);
return ret;
}
return 0;
}
static int rpmsg_ruart_client_probe(struct rpmsg_device *rpdev)
{
struct instance_data *idata;
dev_info(&rpdev->dev, "new channel: 0x%x -> 0x%x!\n",
rpdev->src, rpdev->dst);
idata = devm_kzalloc(&rpdev->dev, sizeof(*idata), GFP_KERNEL);
if (!idata)
return -ENOMEM;
dev_set_drvdata(&rpdev->dev, idata);
idata->rpdev = rpdev;
for (int i = 0; i < sizeof(rpmsg_driver_ruart_id_table)/sizeof(struct rpmsg_device_id); i++) {
if (!strncmp(rpdev->id.name, rpmsg_driver_ruart_id_table[i].name, sizeof(rpdev->id.name))) {
private_data[i] = (unsigned long long)idata;
platform_driver_register(&r_serial_pxa_driver[i]);
break;
}
}
return 0;
}
static void rpmsg_ruart_client_remove(struct rpmsg_device *rpdev)
{
dev_info(&rpdev->dev, "rpmsg uart client driver is removed\n");
for (int i = 0; i < sizeof(rpmsg_driver_ruart_id_table)/sizeof(struct rpmsg_device_id); i++) {
if (!strncmp(rpdev->id.name, rpmsg_driver_ruart_id_table[i].name, sizeof(rpdev->id.name))) {
platform_driver_unregister(&r_serial_pxa_driver[i]);
break;
}
}
}
static struct rpmsg_driver rpmsg_ruart_client = {
.drv.name = KBUILD_MODNAME,
.id_table = rpmsg_driver_ruart_id_table,
.probe = rpmsg_ruart_client_probe,
.callback = rpmsg_ruart_client_cb,
.remove = rpmsg_ruart_client_remove,
};
// probe 函数
static int serial_pxa_probe(struct platform_device *dev)
{
#ifdef CONFIG_SOC_SPACEMIT_K1_FPGA
struct device_node *np = dev->dev.of_node;
#endif
// 获取内存资源
mmres = platform_get_resource(dev, IORESOURCE_MEM, 0);
if (!mmres) {
return -ENODEV;
}
// IRQ 资源获取 - RCPU UART 特殊处理
#ifdef CONFIG_SOC_SPACEMIT_K1X
if (!of_get_property(dev->dev.of_node, "rcpu-uart", NULL)) {
// 标准 UART
irq = platform_get_irq(dev, 0);
if (irq < 0) {
return irq;
}
} else {
// RCPU UART 使用特殊标识
irq = RUART_IRQ_MASK;
}
#else
irq = platform_get_irq(dev, 0);
if (irq < 0) {
return irq;
}
#endif
// 分配 uart_pxa_port 结构体
sport = kzalloc(sizeof(struct uart_pxa_port), GFP_KERNEL);
if (!sport) {
return -ENOMEM;
}
// 获取时钟资源
sport->gclk = devm_clk_get(&dev->dev, "gate");
sport->fclk = devm_clk_get(&dev->dev, "func");
// 准备时钟
if(sport->gclk) {
ret = clk_prepare(sport->gclk);
}
if(sport->fclk) {
ret = clk_prepare(sport->fclk);
}
// 初始化 UART 端口基本属性
sport->port.type = PORT_PXA;
sport->port.iotype = UPIO_MEM;
sport->port.mapbase = mmres->start;
sport->port.irq = irq;
sport->port.fifosize = 64;
sport->port.ops = &serial_pxa_pops;
sport->port.dev = &dev->dev;
sport->port.flags = UPF_IOREMAP | UPF_BOOT_AUTOCONF;
// 设置 UART 时钟频率
#ifdef CONFIG_SOC_SPACEMIT_K1_FPGA
of_property_read_u32(np, "clk-fpga", &sport->clk_fpga);
if (sport->clk_fpga) {
sport->port.uartclk = sport->clk_fpga;
} else {
sport->port.uartclk = UARTCLK_FPGA;
}
#else
sport->port.uartclk = clk_get_rate(sport->fclk);
#endif
// 获取复位控制器
sport->resets = devm_reset_control_get_optional(&dev->dev, NULL);
if(IS_ERR(sport->resets)) {
ret = PTR_ERR(sport->resets);
goto err_clk;
}
reset_control_deassert(sport->resets);
// 启用 sysrq 支持
sport->port.has_sysrq = IS_ENABLED(CONFIG_SERIAL_PXA_CONSOLE);
// 初始化其他属性
sport->edge_wakeup_gpio = -1;
// 解析设备树属性
ret = serial_pxa_probe_dt(dev, sport);
// 检查端口号范围
if (sport->port.line >= ARRAY_SIZE(serial_pxa_ports)) {
dev_err(&dev->dev, "serial%d out of range\n", sport->port.line);
ret = -EINVAL;
goto err_rst;
}
// 设置设备名称
snprintf(sport->name, PXA_NAME_LEN - 1, "UART%d", sport->port.line + 1);
// IRQ 申请 - RCPU UART 特殊处理
#ifdef CONFIG_SOC_SPACEMIT_K1X
if(sport->port.irq != RUART_IRQ_MASK) {
// 标准 UART IRQ 处理
ret = request_irq(sport->port.irq, serial_pxa_irq, 0, sport->name, sport);
if (ret) {
goto err_rst;
}
disable_irq(sport->port.irq);
} else {
// RCPU UART 特殊处理
struct instance_data *idata;
struct rpmsg_device *rpdev;
const struct of_device_id *of_id;
int ret;
if ((of_id = of_match_device(r_serial_pxa0_dt_ids, &dev->dev)))
idata = (struct instance_data *)(*((unsigned long long *)of_id->data));
else if ((of_id = of_match_device(r_serial_pxa1_dt_ids, &dev->dev)))
idata = (struct instance_data *)(*((unsigned long long *)of_id->data));
if(!of_id)
return -ENODEV;
rpdev = idata->rpdev;
idata->dev = sport;
ret = rpmsg_send(rpdev->ept, STARTUP_MSG, strlen(STARTUP_MSG));
if (ret) {
dev_err(&rpdev->dev, "rpmsg_send failed: %d\n", ret);
return ret;
}
}
// 映射内存地址
sport->port.membase = ioremap(mmres->start, resource_size(mmres));
if (!sport->port.membase) {
ret = -ENOMEM;
goto err_qos;
}
// 注册 UART 端口
serial_pxa_ports[sport->port.line] = sport;
uart_add_one_port(&serial_pxa_reg, &sport->port);
dev_dbg(&dev->dev, "uart clk_rate: %lu\n", clk_get_rate(sport->fclk));
platform_set_drvdata(dev, sport);
return 0;
}
// RCPU UART 不需要单独的 init/exit 函数,因为它通过 RPMSG 驱动管理
module_rpmsg_driver(rpmsg_ruart_client);
从上述代码和流程可以看出,UART 驱动同样采用了标准的 platform 驱动开发模式。驱动通过设备树的 compatible 属性与硬件资源自动匹配,初始化时注册 UART 核心驱动和 platform 驱动,probe 函数完成资源申请和硬件初始化。这样设计不仅提升了驱动的可移植性,也方便了不同硬件平台的适配和后续扩展,是 Linux 串口驱动开发的通用方法。
5. UART 驱动开发实例
本案例采用 GPIO47、GPIO48 (即 r_uart0) 读取TOF激光测距模块。

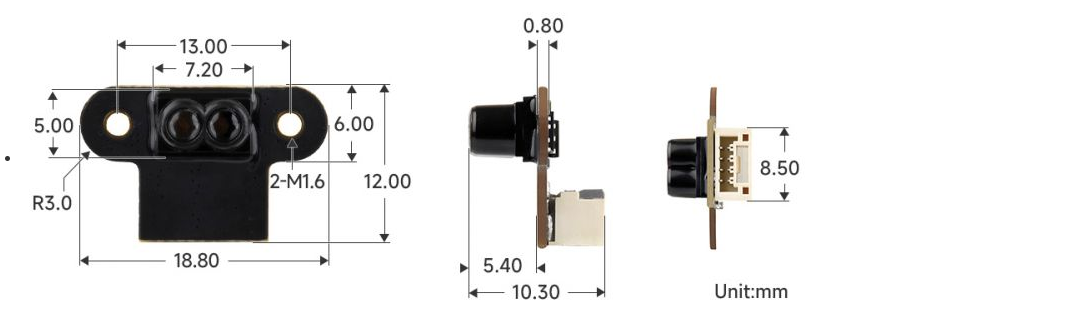

5.1. 产品形态
TOF模块官网资料链接:https://www.waveshare.net/wiki/TOF_Laser_Range_Sensor_Mini
5.2. 实验步骤
5.2.1. 下载源码并传输
由于不涉及到内核模块驱动编译,避免需要交叉编译,我们直接将源码下载解压后传输到 MUSE Pi Pro 上。
下载源码压缩包:
解压下载回来的压缩包:
unzip 07_uart_test.zip -d ~/
在 MUSE Pi Pro 上执行下面命令查看 ip:
ifconfig
如下图所示,ip 为 10.0.91.67 。
执行下面命令将解压好的源码文件传输到 MUSE Pi Pro 上。
注:下面的
bianbu@10.0.91.67根据上面结果替换成对应的 ip 。
scp -r 07_uart_test/ bianbu@10.0.91.67:/home/bianbu

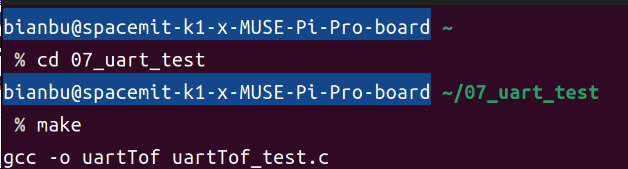

在 MUSE Pi Pro 中进入源码目录并编译。
cd 07_uart_test
make

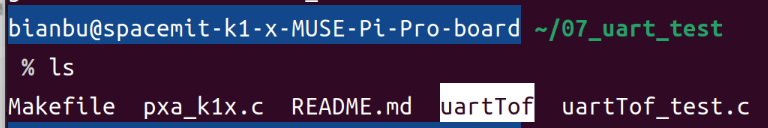

编译成功会出现一个 uartTof 可执行文件。
5.2.2. 硬件连接

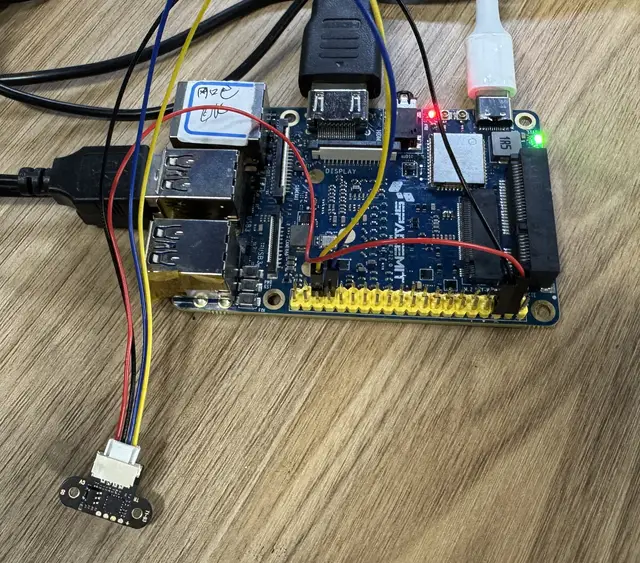

根据下图将 MUSE Pi Pro 开发板与 tof 模块进行硬件连接。
注:R_UART0_TX (MUSE Pi Pro) <——> RX ( tof ) R_UART0_RX (MUSE Pi Pro) <——> TX ( tof )
5.2.3. 运行测试

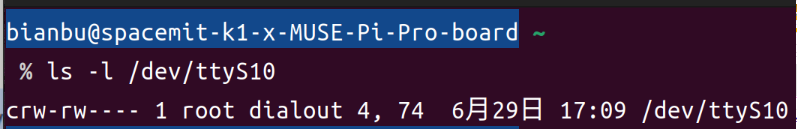

当驱动模块加载成功以后检测是否成功加载设备,在 MUSE Pi Pro 输入如下命令:
ls -l /dev/ttyS10
显示如下则说明驱动设备加载成功:
接下来安装 coreutils 包,在 MUSE Pi Pro 输入如下命令:
sudo apt update
sudo apt install coreutils
接着,我们需要设置 /dev/ttyS10 的波特率,在 MUSE Pi Pro 输入以下命令:
sudo stty -F /dev/ttyS10 921600
最后,我们执行下面命令启动应用程序:
sudo ./uartTof /dev/ttyS10

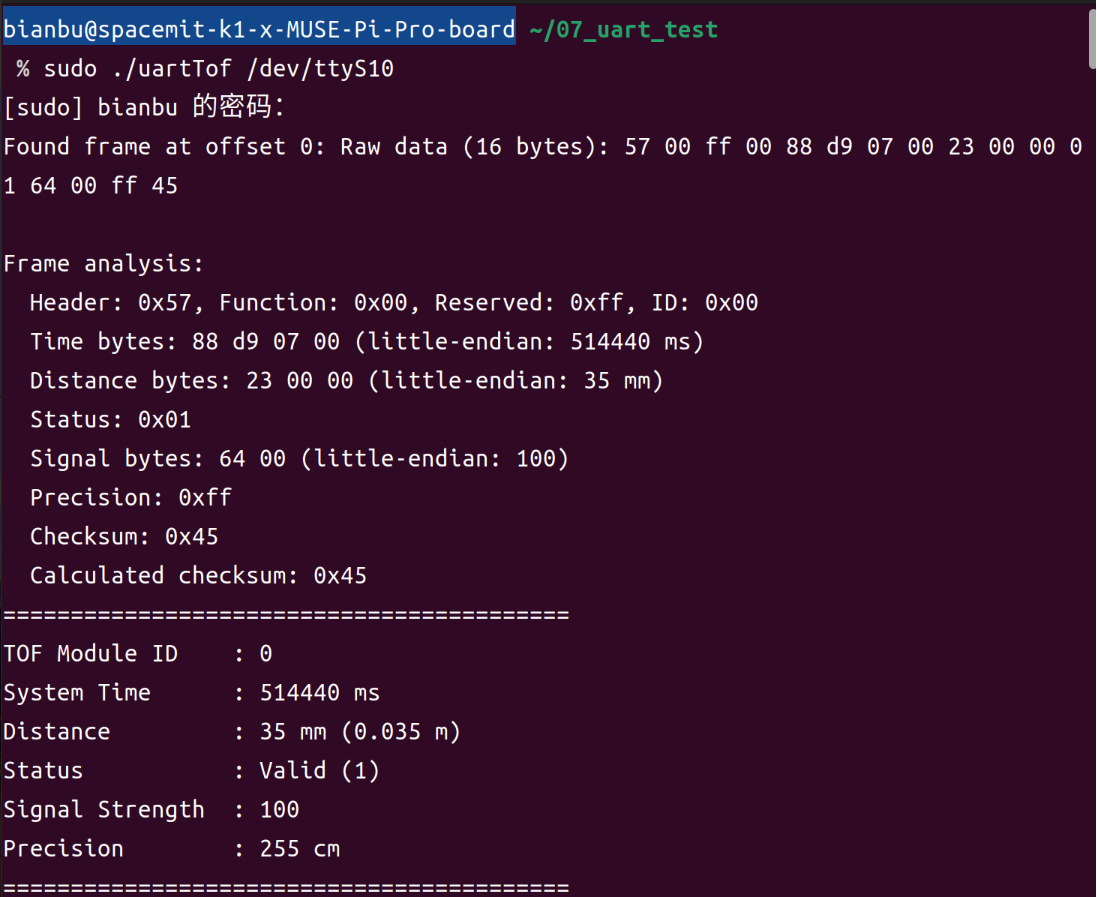

运行结果显示如下:
