Pinctrl及GPIO使用介绍及实践
1. Pinctrl 子系统
1.1. Pinctrl 介绍
Pinctrl（Pin Control）是引脚控制器的简称，负责管理SoC芯片上的引脚复用、功能选择和电气属性配置。

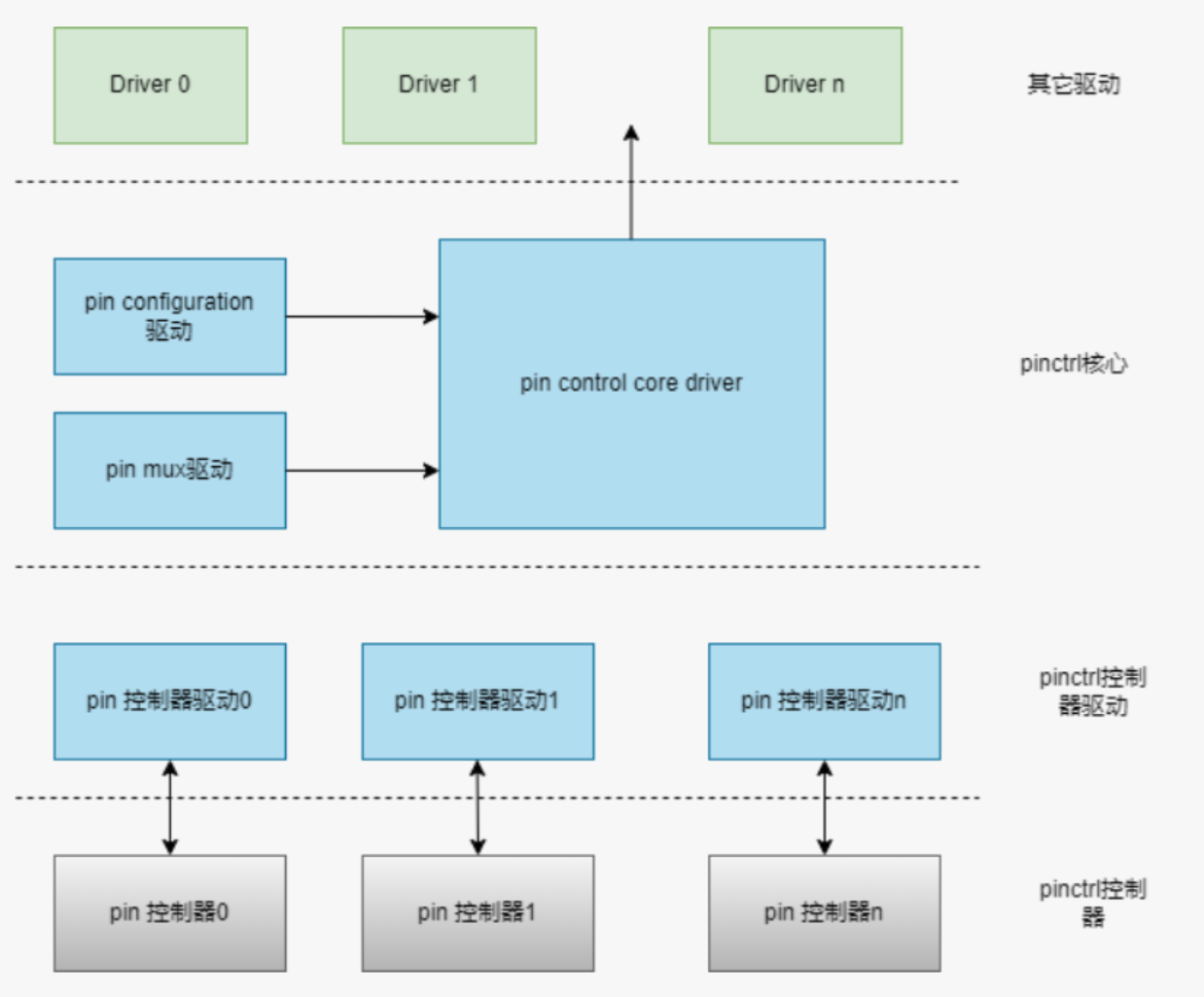

Linux pinctrl模块包括两部分：pinctrl core 和 pin 控制器驱动。pinctrl core主要有两个功能：
-
提供 pinctrl 功能接口给其它驱动使用
-
提供 pin 控制器设备注册与注销接口
pinctrl控制器驱动主要功能：
-
驱动 pin 控制器硬件
-
实现 pin 的管理和配置
1.2. 关键特性
-
支持 pin 复用选择：可将 pin 设置为多种外设功能（如 GPIO、UART、I2C、SPI 等）。
-
支持设置 pin 的电气属性：如边沿检测、上下拉和驱动能力。
1.3. CONFIG配置
-
CONFIG_PINCTRL：为 pin 控制器提供支持，默认应启用（Y）。 -
CONFIG_PINCTRL_SINGLE：为 K1 pinctrl 控制器提供支持，K1 平台默认启用（Y）。
Device Drivers
Pin controllers (PINCTRL [=y])
One-register-per-pin type device tree based pinctrl driver (PINCTRL_SINGLE [=y])

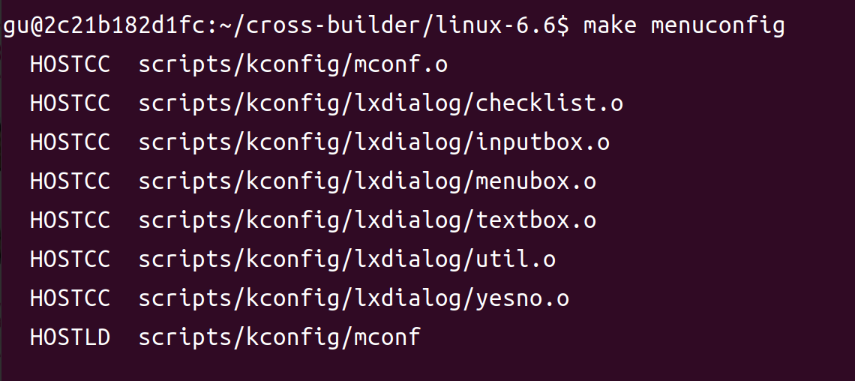

接下来演示如何配置，我们可以通过 menuconfig 查看， 在 path/to/your/linux-6.6 目录下输入如下命令：
make menuconfig

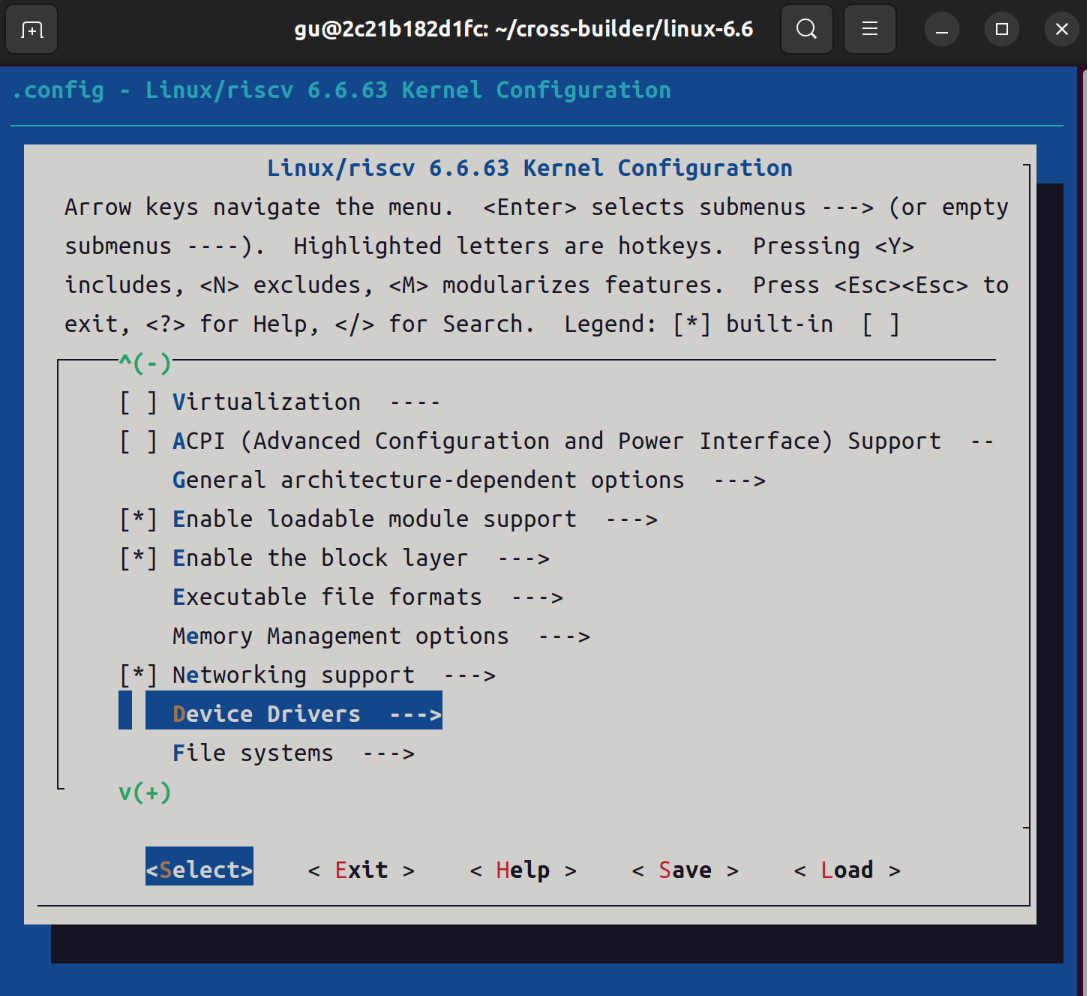

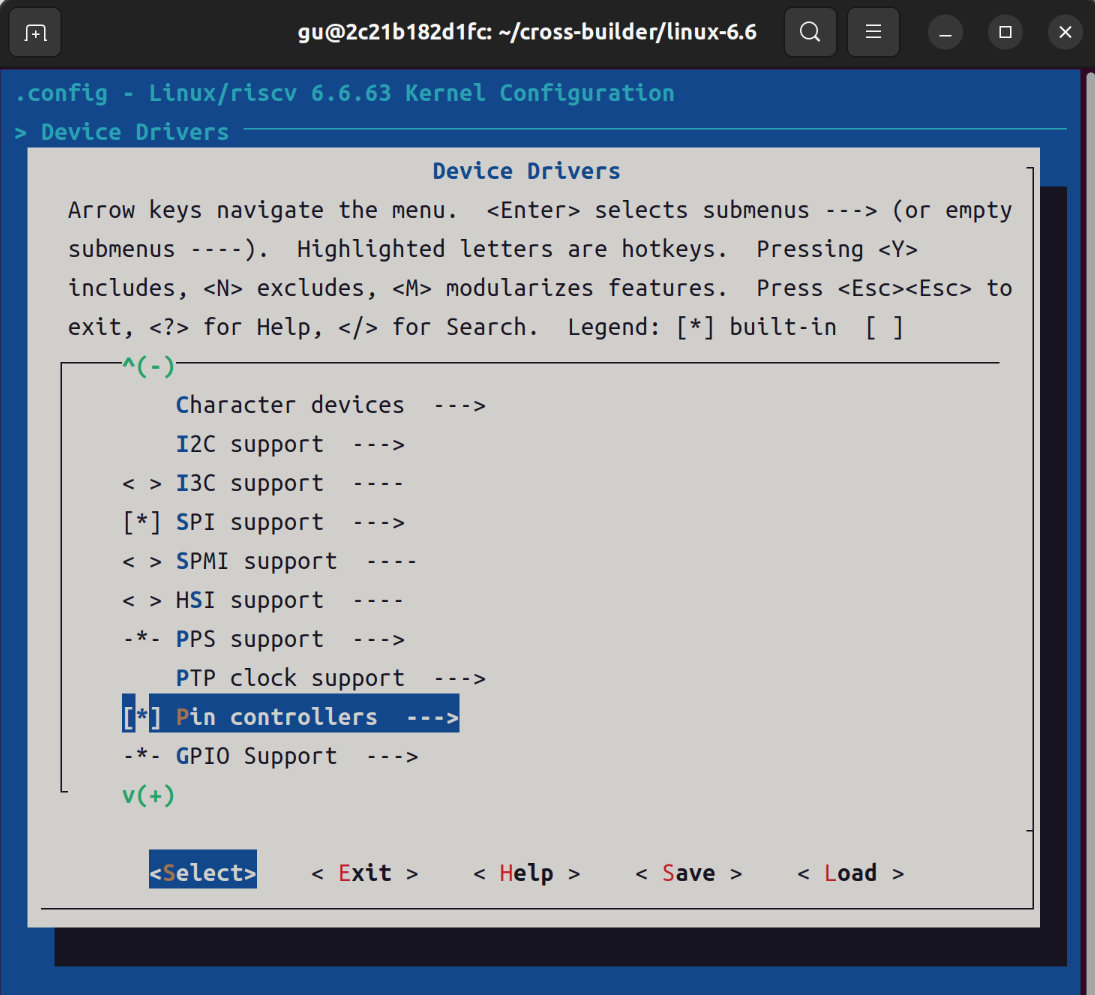

移动键盘下键找到 Device Drivers 回车。
移动键盘下键找到 Pin controllers 回车。

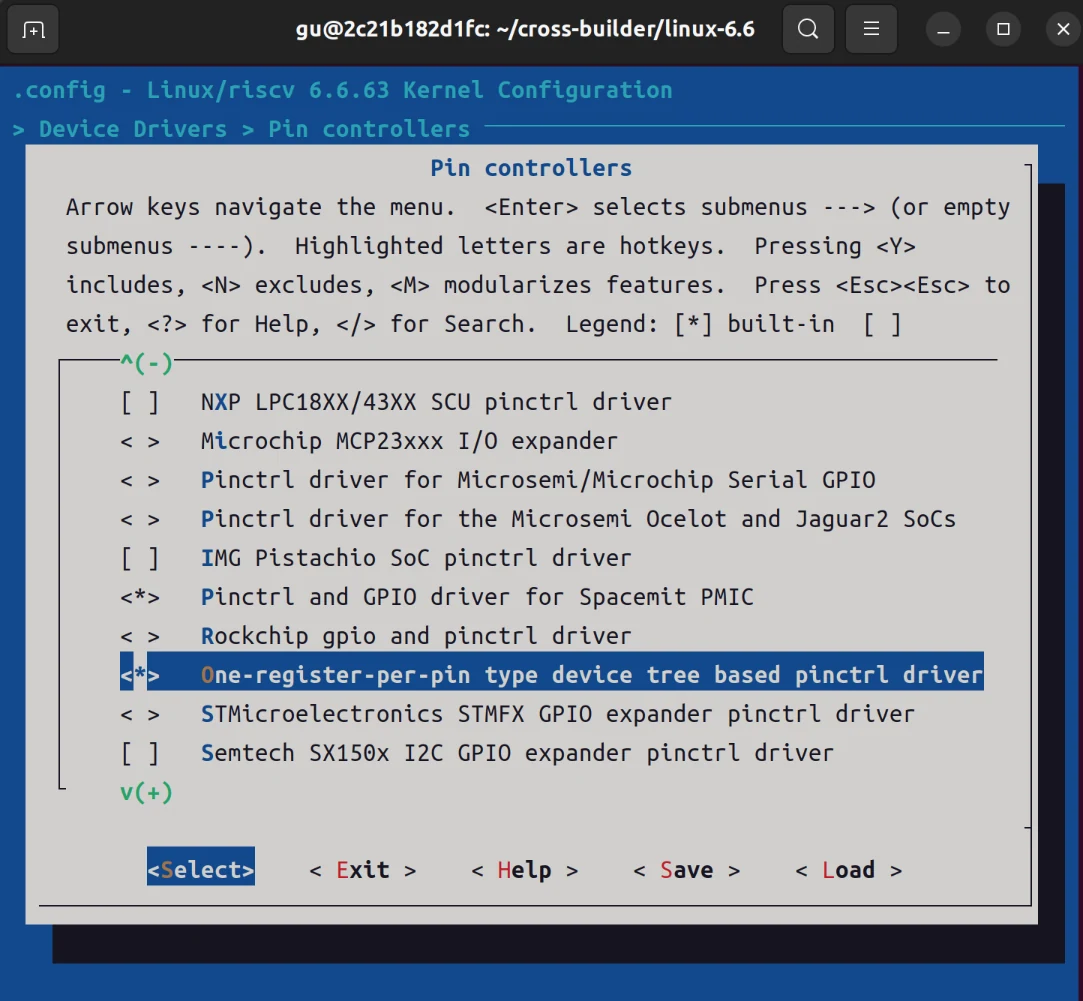

移动键盘下键看到 One-register-per-pin type device tree based pinctrl driver 已配置。
1.4. pin 配置说明
对于 IO 引脚的复用功能和属性，我们通过设备树里的 pinctrl 节点来配置，具体使用 K1X_PADCONF 宏来设置。
1.4.1. 示例：将 GPIO 配置为 UART 功能
定义 pin 组：为外设（如 UART、I2C、SPI）配置功能 pin 组。
pin controller 节点
pinctrl_uart0_2: uart0_2_grp {
pinctrl-single,pins = <
K1X_PADCONF(GPIO_68, MUX_MODE2, (EDGE_NONE | PULL_UP | PAD_1V8_DS2)) /* uart0_txd */
K1X_PADCONF(GPIO_69, MUX_MODE2, (EDGE_NONE | PULL_UP | PAD_1V8_DS2)) /* uart0_rxd */
>;
};
client device 节点
uart0 引用定义的 pinctrl_uart0_2 。
&uart0 {
pinctrl-names = "default"; /* 设备状态 */
pinctrl-0 = <&pinctrl_uart0_2>;
status = "okay";
};
1.4.2. pin 配置参数说明
-
pin id：引脚编号。K1 平台编号范围 1~147，宏定义为 GPIO_00 ~ GPIO_127。
-
pin 功能：引脚复用功能号 0~7，定义为 MUX_MODE0 ~ MUX_MODE7。
-
pin 属性：包括边沿检测（EDGE_NONE/EDGE_RISE/EDGE_FALL/EDGE_BOTH）、上下拉（PULL_DIS/PULL_UP/PULL_DOWN）、驱动能力（PAD_1V8_DS0~DS3）。
1.4.3. pin 配置定义说明
-
单个 pin 配置：用 K1X_PADCONF 宏设置 pin_id, mux_mode, pin_config。
-
设备树中通过 pinctrl 节点配置 IO 引脚复用和属性。
1.5. API介绍
在设备树中配置好 pinctrl 节点后，驱动程序需要通过以下 API 来使这些配置生效。以下是完整的处理流程：
- 获取设备的 pinctrl 句柄：
struct pinctrl *devm_pinctrl_get(struct device *dev);
查找设备节点中的 pinctrl-names 属性。
- 释放 pinctrl 句柄：
void devm_pinctrl_put(struct pinctrl *p);
释放 pinctrl 资源（使用 devm_ 分配的资源通常不需要手动释放）。
- 查找 pinctrl state：
struct pinctrl_state *pinctrl_lookup_state(struct pinctrl *p, const char *name);
查找设备树中定义的特定 pin 状态（如 "default"、"sleep" 等），并获取对应的 pinctrl-N 配置。
- 设定 pinctrl state：
int pinctrl_select_state(struct pinctrl *p, struct pinctrl_state *state);
将使 pinctrl-N 中定义的所有 pin 配置生效。
2. GPIO 驱动框架
2.1. GPIO 子系统概述
GPIO（General Purpose Input/Output）子系统是 Linux 内核中用于管理和控制 GPIO 引脚的框架。它提供了统一的接口层，使得上层应用可以方便地访问和控制 GPIO 引脚，而无需关心底层硬件的具体实现。
2.2. GPIO 驱动架构

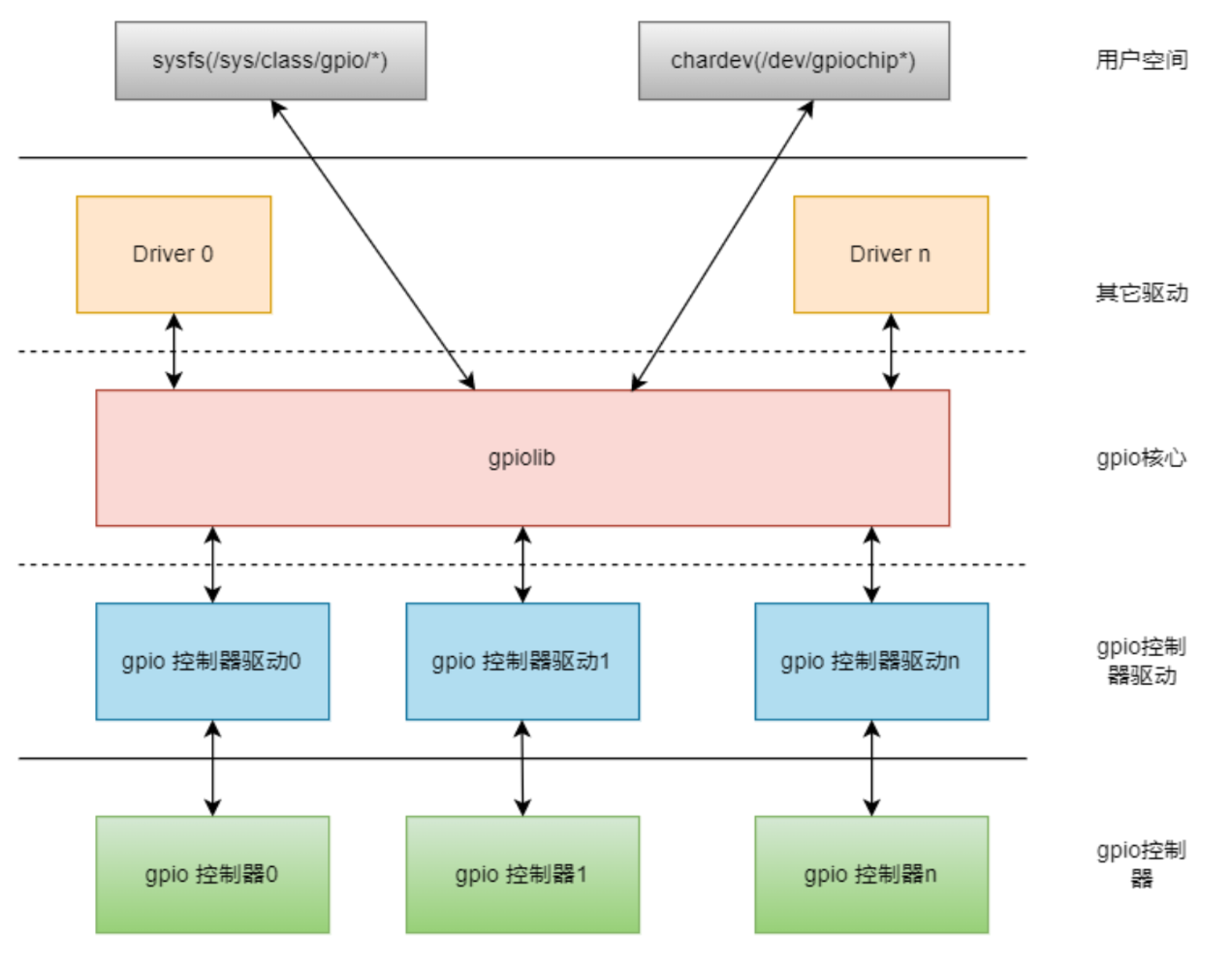

Linux gpio子系统驱动框架主要有三部分组成:
-
GPIO 控制器驱动: 与GPIO控制器进行交互，对控制器进行初始化和操作。
-
gpio lib驱动: 提供标准的API给其它模块使用，如设置GPIO 方向、读写GPIO电平状态。
-
GPIO 字符设备驱动: 将GPIO以字符设备的上报给用户空间，用户空间可以通过标准的文件接口访问GPIO 。
2.3. 设备树配置
在设备树中， “GPIO 组” 就是一个 GPIO Controller，下面是 k1 芯片的 GPIO 控制器节点，在 path/to/your/linux-6.6/arch/riscv/boot/dts/k1-x.dtsi 文件中：
...
gpio: gpio@d4019000 {
compatible = "spacemit,k1x-gpio";
reg = <0x0 0xd4019000 0x0 0x800>;
gpio-controller;
#gpio-cells = <2>;
interrupts = <58>;
clocks = <&ccu CLK_GPIO>;
interrupt-names = "gpio_mux";
interrupt-parent = <&intc>;
interrupt-controller;
#interrupt-cells = <2>;
gcb0: gpio0 {
reg-offset = <0x0>;
};
gcb1: gpio1 {
reg-offset = <0x4>;
};
gcb2: gpio2 {
reg-offset = <0x8>;
};
gcb3: gpio3 {
reg-offset = <0x100>;
};
};
gpio-controller 表示这个节点是一个 GPIO Controller，它下面又很多引脚。
#gpio-cells = <2> 表示这个控制器下每一个引脚要用2个32位的数 (cell) 来描述。
2.4. GPIO 驱动作用
GPIO 驱动用于管理 GPIO 引脚，提供如下功能：
-
配置 GPIO 引脚方向（输入/输出）
-
设置 GPIO 电平（高/低）
-
读取 GPIO 状态
-
注册 GPIO 中断
3. Pinctrl 及 GPIO 实例与实验流程
说明：本次实验采用 GPIO71 引脚为例。
3.1. 设备树配置
在 path/to/your/linux-6.6/arch/riscv/boot/dts/spacemit/k1-x_MUSE-Pi-Pro.dts 根节点下添加：
/{
...
gpio_test: gpio_test@0{
compatible = "bianbu,gpio-test";
gpios = <&gpio 71 0>;
status = "okay";
};
};
启动 Docker。
docker start cross-build-user
docker exec -it cross-build-user bash
进入 linux-6.6 目录重新编译 dtb 文件。
cd cross-builder/linux-6.6
make dtbs
在 MUSE Pi Pro 上执行下面命令查看 ip：
ifconfig
如下图所示，ip 为 10.0.91.67 。
执行下面命令将编译好的 k1-x_MUSE-Pi-Pro.dtb 文件传输到 MUSE Pi Pro 板子上。
注：下面的
bianbu@10.0.91.67根据上面结果替换成对应的 ip 。
sudo scp arch/riscv/boot/dts/spacemit/k1-x_MUSE-Pi-Pro.dtb bianbu@10.0.91.67:/home/bianbu
首次通过 ssh 连接 MUSE Pi Pro 会弹出连接确认，键盘输入 yes ，接着再输入密码回车即可。
在 MUSE Pi Pro 上执行以下命令进行替换：
sudo cp ~/k1-x_MUSE-Pi-Pro.dtb /boot/spacemit/6.6.63
将 MUSE Pi Pro 进行重启：
sudo reboot
3.2. 驱动实现
static ssize_t test_drv_write (struct file *file, const char __user *buf, size_t size, loff_t *offset)
{
int err;
err = copy_from_user(&status, buf, 1);
gpiod_set_value(test_gpio, status); /* 根据次设备号和status控制LED */
return 1;
}
static int test_drv_open (struct inode *node, struct file *file)
{
printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
gpiod_direction_output(test_gpio, 0); /* 根据次设备号初始化LED */
return 0;
}
static struct file_operations test_drv = {
.owner = THIS_MODULE,
.open = test_drv_open,
.read = test_drv_read,
.write = test_drv_write,
.release = test_drv_close,
};
static int chip_demo_gpio_probe(struct platform_device *pdev)
{
/* 4.1 设备树中定义 led-gpios=<...>; */
test_gpio = gpiod_get(&pdev->dev, NULL, 0);
/* 4.2 注册file_operations */
major = register_chrdev(0, "bianbu_gpio_test", &test_drv); /* /dev/led */
test_class = class_create("bianbu_gpio_test_class");
device_create(test_class, NULL, MKDEV(major, 0), NULL, "bianbu_gpio_test%d", 0); /* /dev/bianbu_gpio_test0 */
return 0;
}
static const struct of_device_id bianbu_pinctrl[] = {
{ .compatible = "bianbu,gpio-test" },
{ },
};
3.3. 编译测试
3.3.1. 编译驱动程序
下载源码压缩包
补充：源码文件具体作用请看压缩包里的 README.md 文件。
解压
unzip 02_pinctrl_gpio_test.zip -d ~/
编译
驱动文件需要在Ubuntu上进行编译，因为SDK在Ubuntu上。修改Makefile里的内核路径为实际路径。
cd ~/02_pinctrl_gpio_test/
vim Makefile

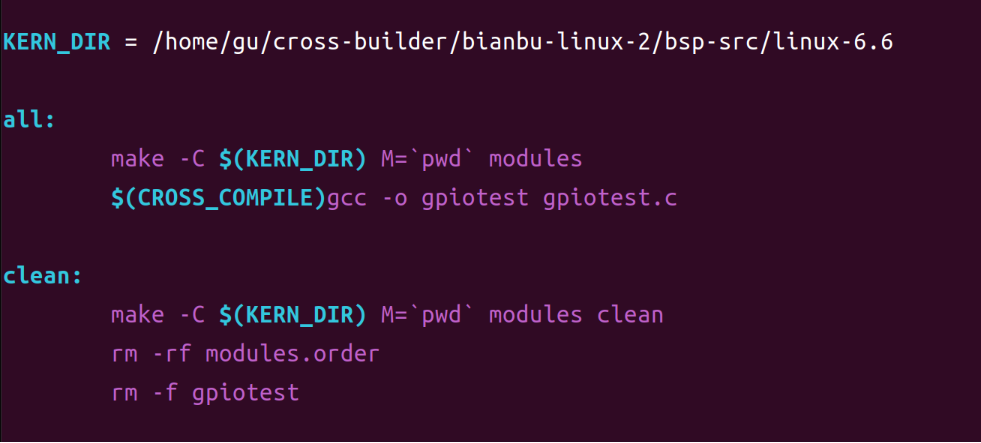

修改KERN_DIR 的路径，如图所示：

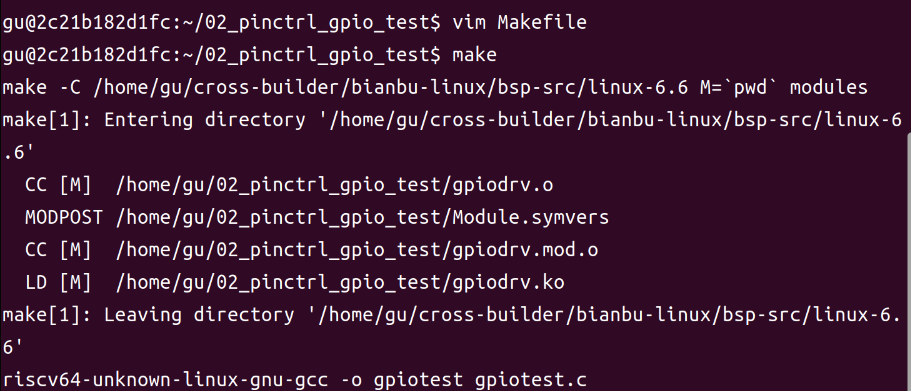

执行以下命令，编译驱动
make

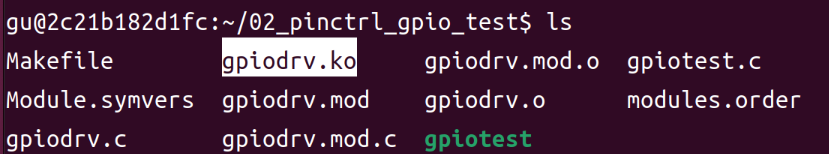

编译成功以后就会生成一个名为 gpiodrv.ko 的驱动模块文件。
3.3.2. 加载驱动

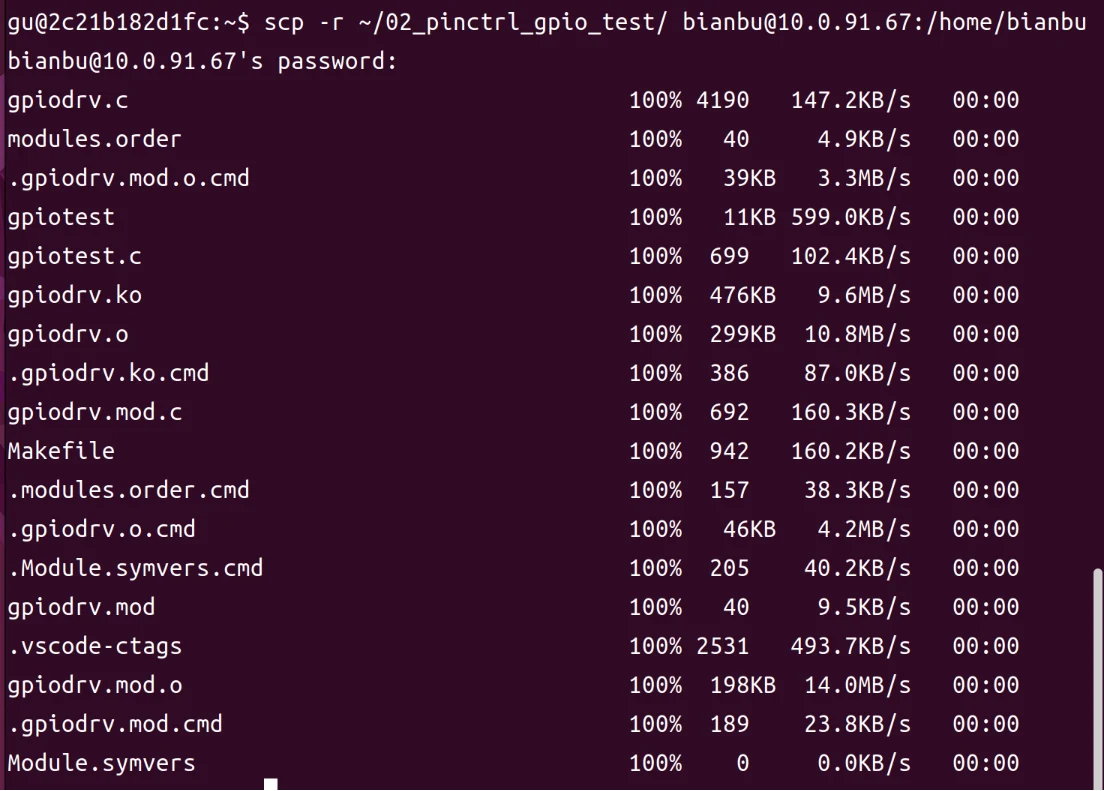

将上一小节编译好的 02_pinctrl_gpio_test 文件夹拷贝到 MUSE Pi Pro 开发板上，执行下面命令。
注意：下面的
bianbu@10.0.91.67根据上面结果替换成对应的 ip 。
scp -r ~/02_pinctrl_gpio_test/ bianbu@10.0.91.67:/home/bianbu
在开发板上进入该目录并输入如下命令加载 gpiodrv.ko 这个驱动模块。
cd 02_pinctrl_gpio_test/
sudo insmod gpiodrv.ko
3.3.3. 运行测试
当驱动模块加载成功以后使用 gpiotest 来测试，输入如下命令：
sudo ./gpiotest /dev/bianbu_gpio_test0 low # GPIO71 输出低电平
sudo ./gpiotest /dev/bianbu_gpio_test0 high # GPIO71 输出高电平
将万用表的红表笔接到 GPIO71 ，黑表笔接到 GND ，并设置到直流电压档位，可以看到如下现象：

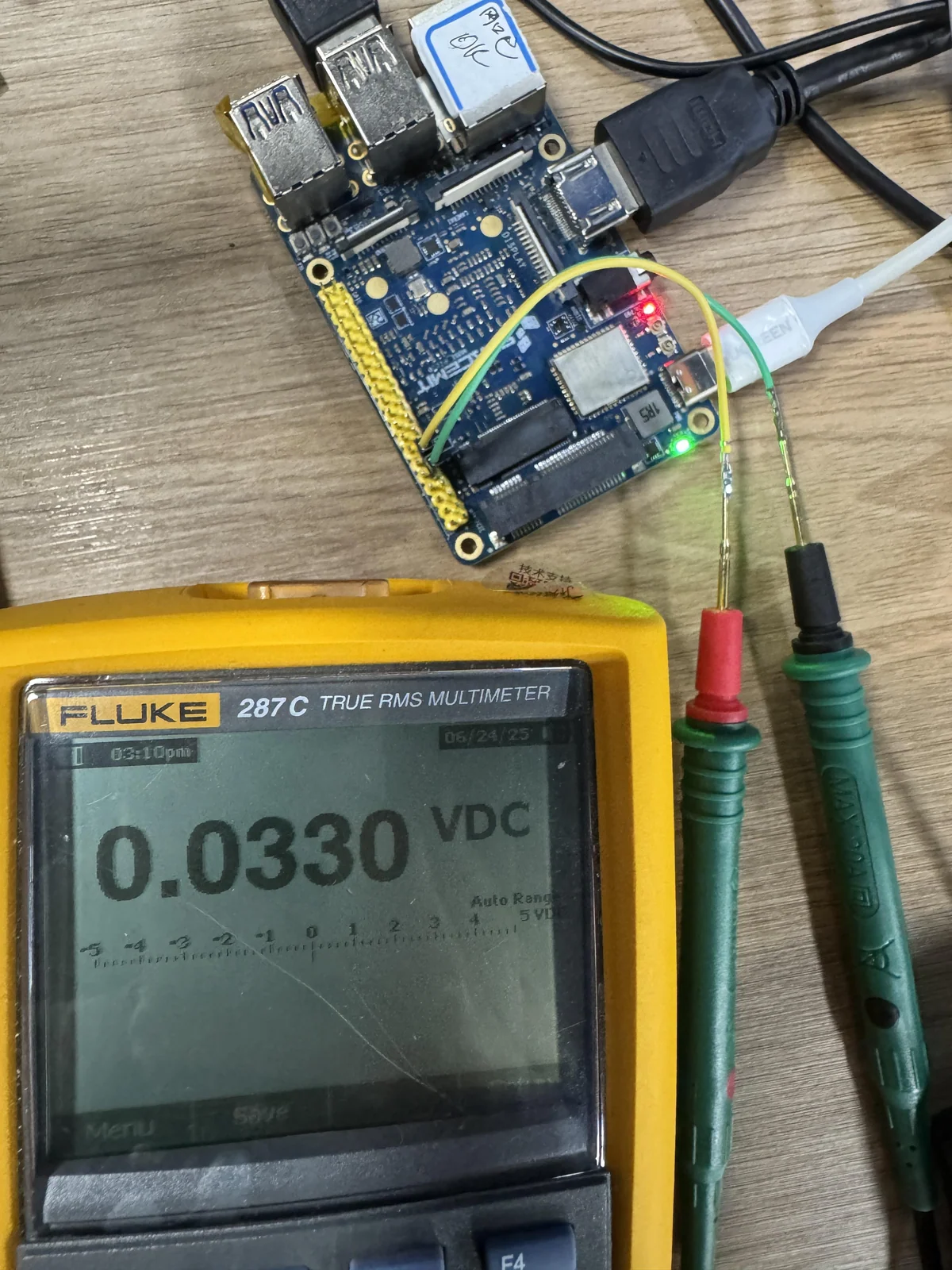

输出低点平：

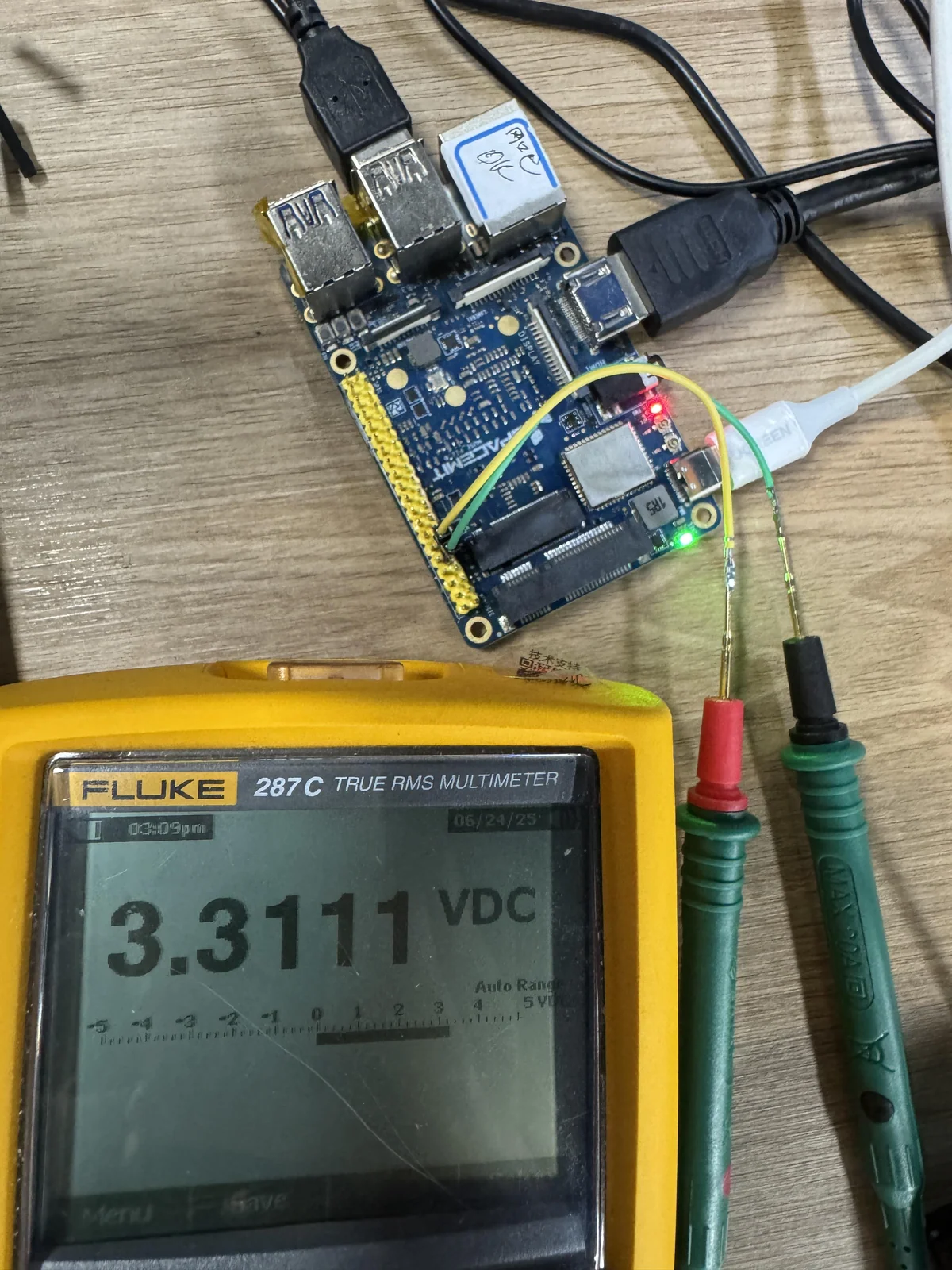

输出高点平：
