18、ROS2 Rqt工具箱

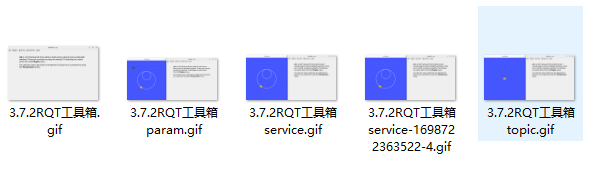

  • 本节教程的文件夹中有演示动画git，可以直观看到本节课程的案例的操作流程
  • image-20250905172110533

1、Rqt简介​

Rqt是ROS提供的另外一种模块化可视化工具，正如Rqt的命名，它和Rviz一样，也是基于QT可视化工具开发而来，在使用前，我们需要通过这样一句指令进行安装，然后就可以通过rqt这个命令启动使用了。

2、安装​

  • 一般只要安装的是desktop版本就会默认安装rqt工具箱；

  • 如果安装ros时不是安装的完整版本需要安装可以以如下方式安装

sudo apt install ros-${ROS_DISTRO}-rqt*

3、启动​

常用的rqt启动命令有：

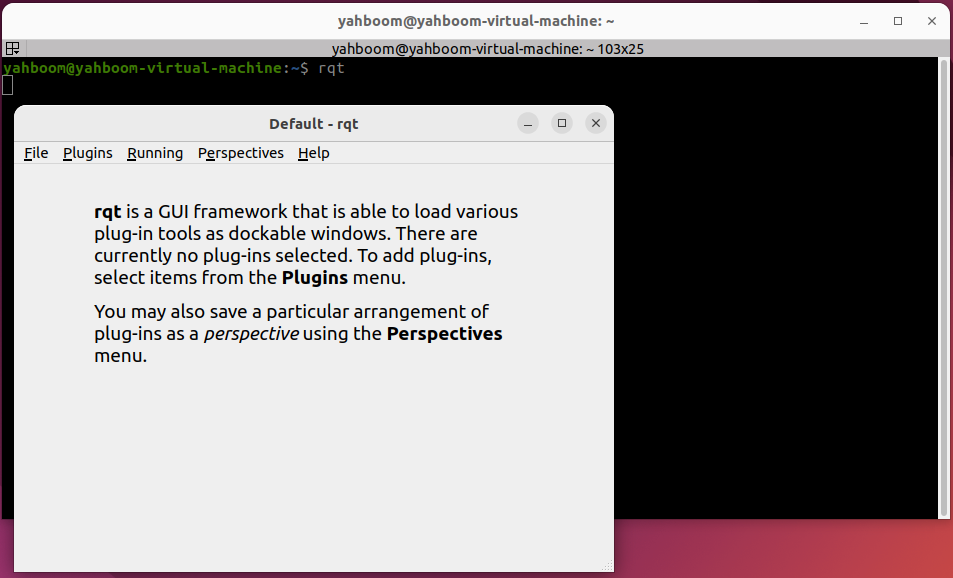

  • 方式1：rqt

image-20250905172216440

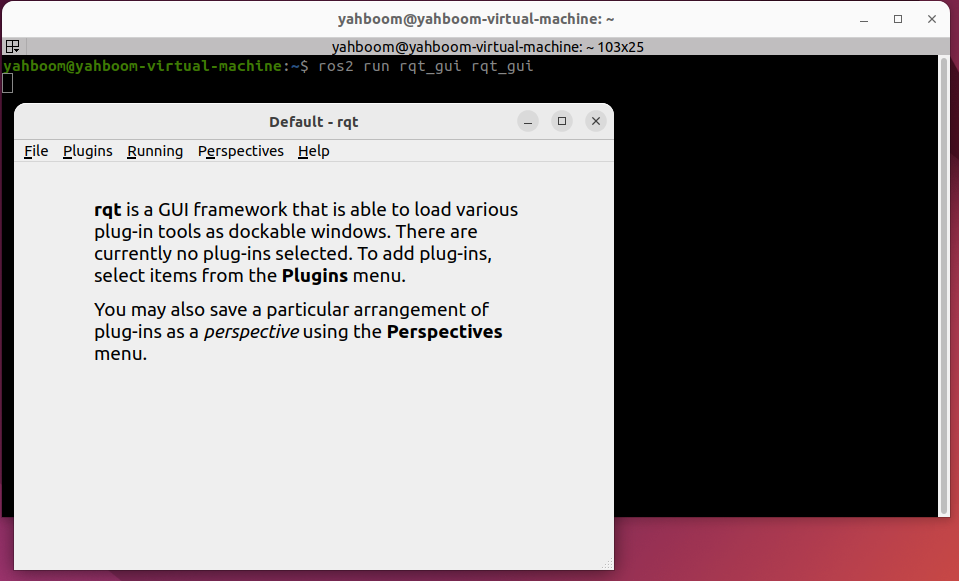

  • 方式2：ros2 run rqt_gui rqt_gui

image-20250905172235292

4、插件使用​

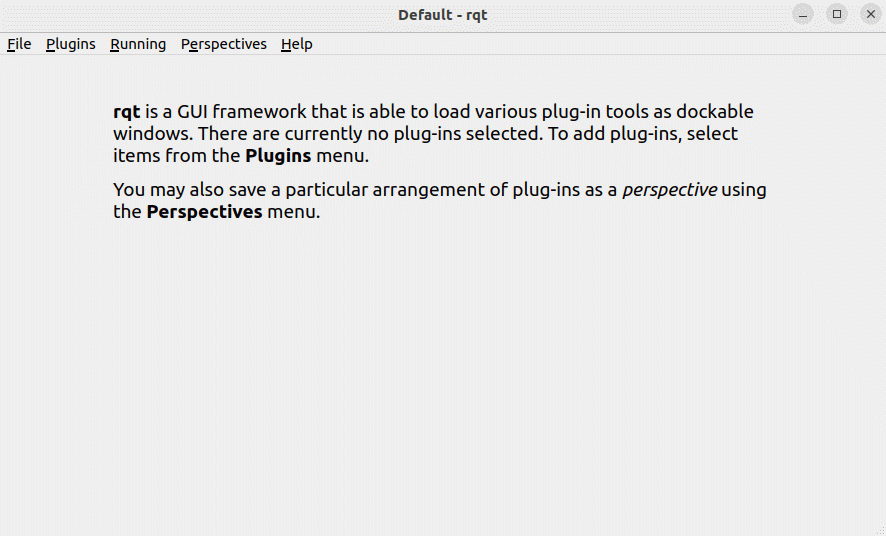

启动rqt之后，可以通过plugins添加所需的插件：


在plugins中包含了话题、服务、动作、参数、日志等等相关的插件，我们可以按需选用，方便的实现ROS2程序调试。使用示例如下。

4.1、topic 插件​

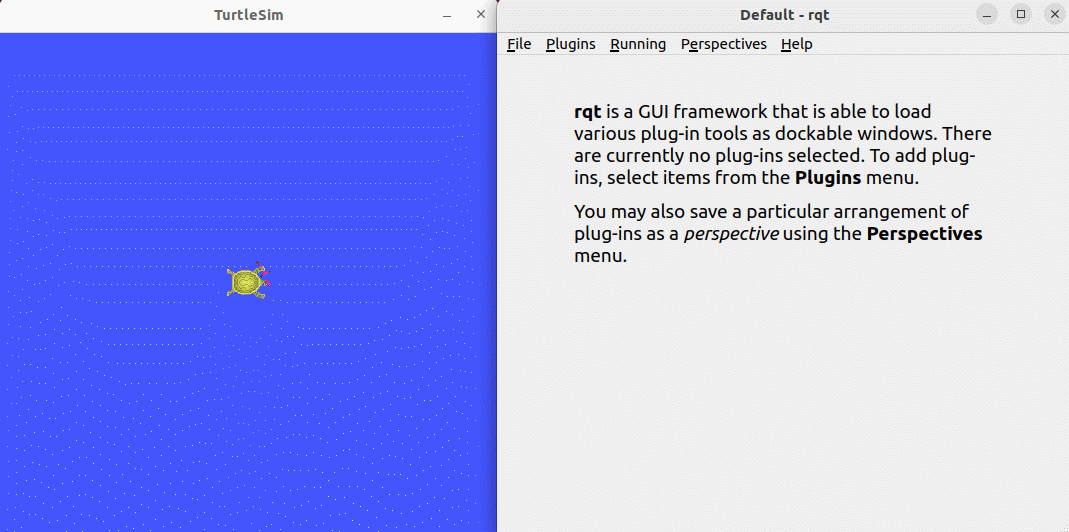

添加topic插件并发送速度指令控制乌龟运动。


4.2、service插件​

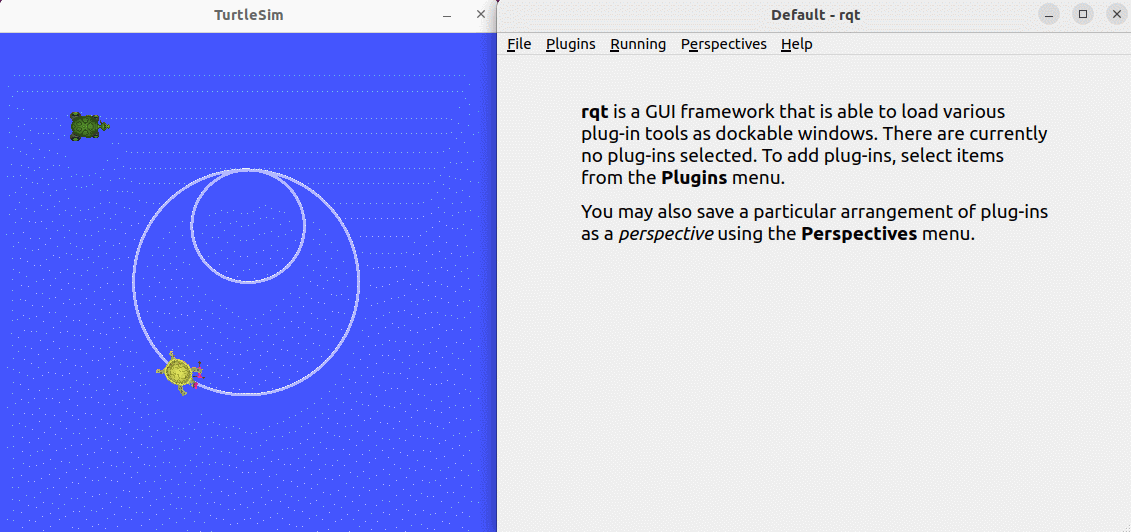

添加 service 插件并发送请求，在制定位置生成一只乌龟。


4.3、参数插件​

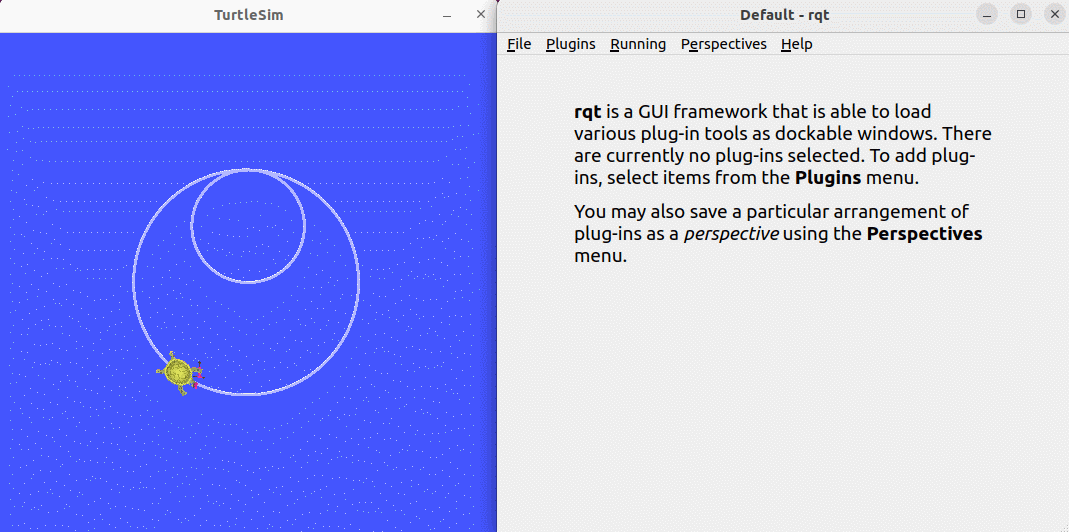

通过参数插件动态修改乌龟窗体背景颜色。
