LCB3576设计指南
提示
LKB3576开发板搭配的核心板是LCB3576。
1 原理图设计建议
1.1 系统启动引导
LCB3576的引导顺序默认为EMMC->SDMMC0->USB，不可修改(需定制)
| Item | Rup | Rdown | ADC Value | Boot Mode |
|---|---|---|---|---|
| Config10 | 10K | 88.7K | 3679 | EMMC->SDMMC0->USB |
1.2 电源设计
上电时序已在LCB3576上完成，仍有几路供电需要从底板上输入
| 引脚 | 名称 | 电压 | 说明 |
|---|---|---|---|
| 316/318/319/320/321/322/323/324/325 | VCC5V0_SYS_S5 | 5V | 核心板主要供电 |
| 298 | VCC_IO3_1833_IN | 1.8V/3.3V | VCCIO3电压域供电电压 |
| 24 | VCC_IO4_1833_IN | 1.8V/3.3V | VCCIO4电压域供电电压 |
| 138 | VCC_IO5_1833_IN | 1.8V/3.3V | VCCIO5电压域供电电压 |

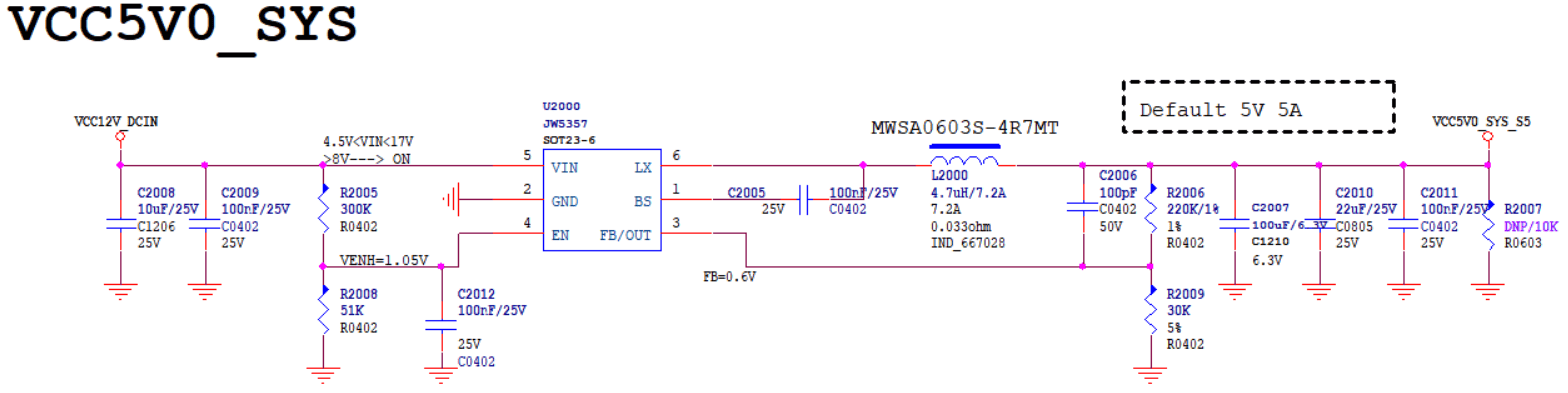

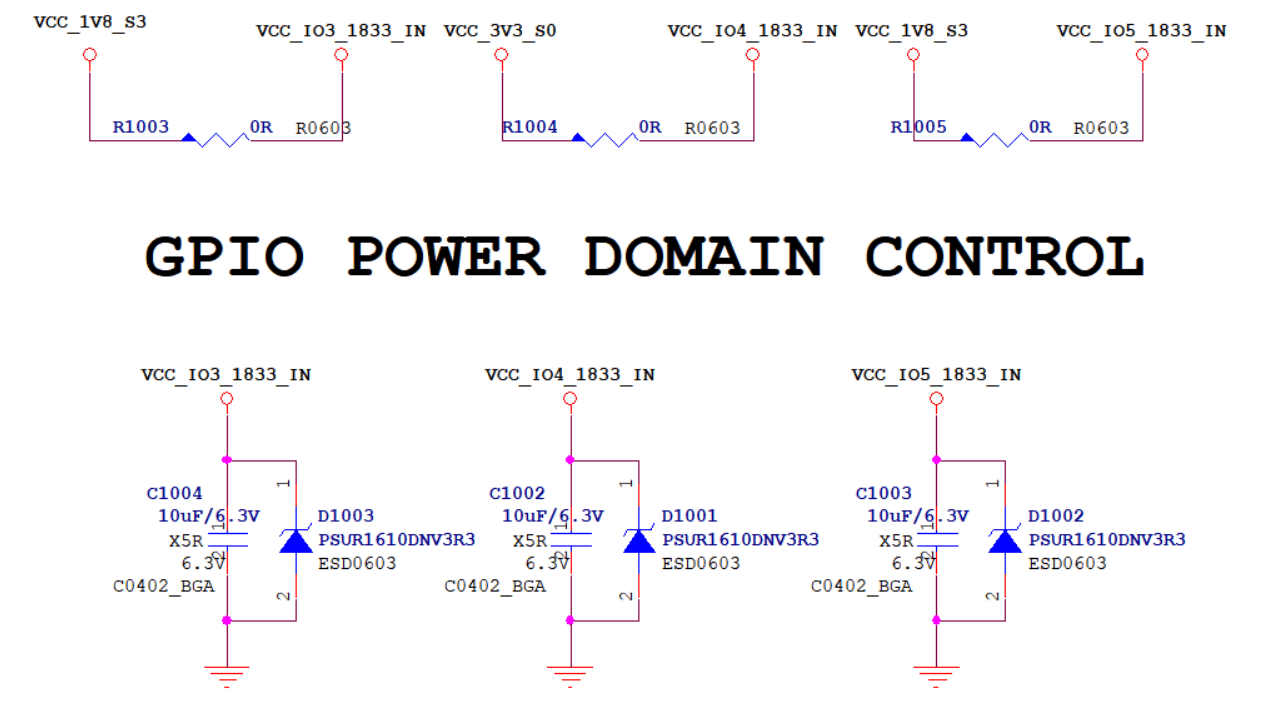

下列参考电路图为核心模块主电源供电，以及IO电压域供电

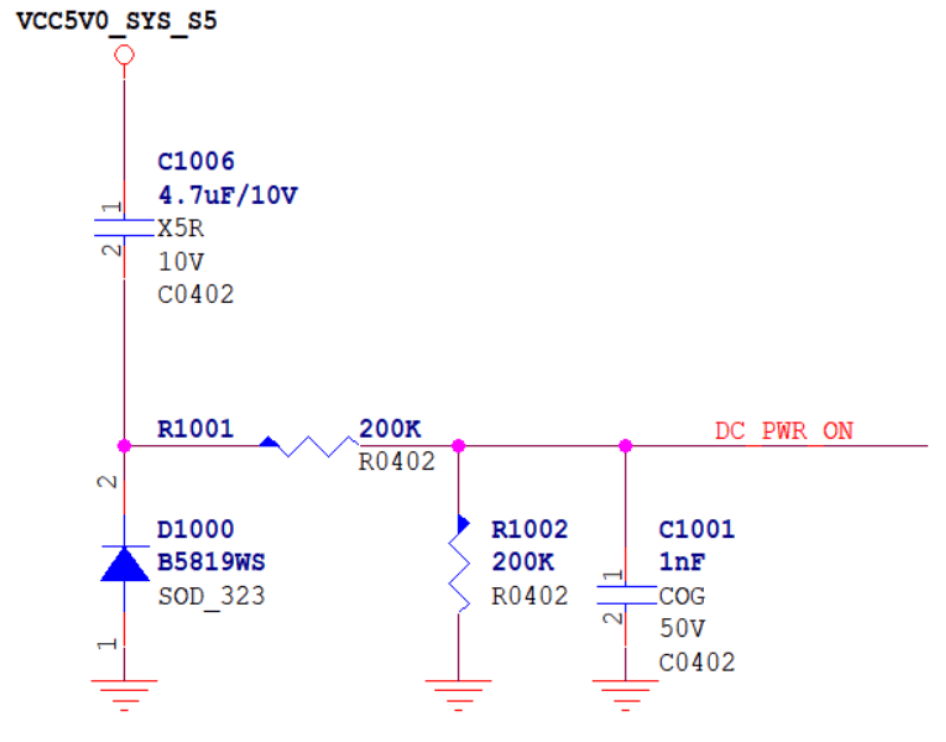

引脚 296 [DC_PWR_ON] 是用来外接电源自动开机的，VDC 脚的识别高电平为 0.8V，如果 VDC 检测到高电平，RK806S-5 就会开机，且当 VDC 为高期间 RK806S-5 不能被关机（如果要做插适配器自动开机且能硬件关机的功能，需要给 VDC 脚做 RC 延时如下图）
LCB3576电源引脚输出
| 引脚 | 信号 | 电压 | 说明 |
|---|---|---|---|
| 167 | VCCA_1V8_S0 | 1.8V/0.5A | RK806S-5的PLDO1输出 |
| 312 | VCCIO_SD_S0 | 3.3V/0.2A | RK806S-5的PLDO5输出 |
| 61 | VCC_3V3_S0 | 3.3V/1A | 通过VCC_3V3_S3限流输出 |
| 57/59 | VCC_3V3_S3 | 3.3V/3A | RK806S-5的BUCK4输出 |
| 71 | VCC_1V8_S0 | 1.8V/1A | 通过VCC_1V8_S3限流输出 |
| 302/304/306 | VCC_1V8_S3 | 1.8V/2A | RK806S-5的BUCK8输出 |
| 293 | VCCA_3V3_S0 | 3.3V/0.3A | RK806S-5的PLDO4输出 |

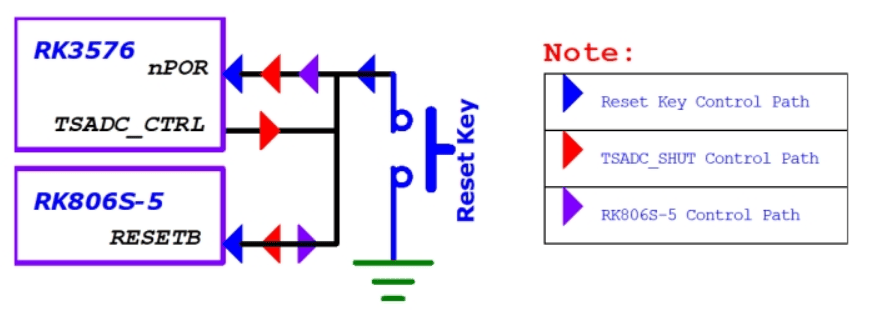

引脚292为系统复位引脚，其连接关系如下：
1.3 UFS电路

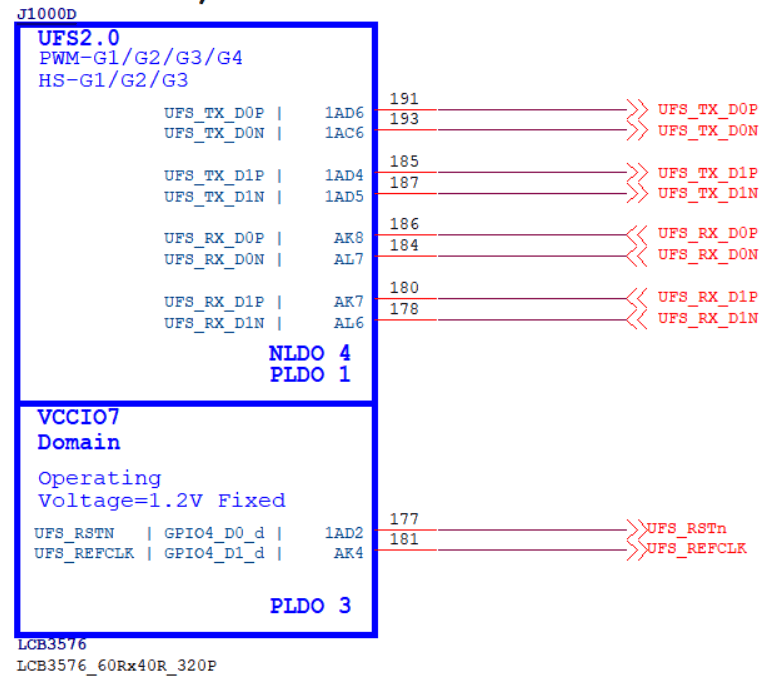

LCB3576核心板默认搭载eMMC颗粒，但芯片的UFS控制器引脚已引出至连接器，可供底板设计使用；UFS信号引脚如下：
设计要点及注意事项请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》
UFS电路请参考《LCB3576_carrierboard_REF_SCH_V2.0_20251127.DSN》
2 功能接口设计指南
2.1 SDMMC
SDMMC0 接口
VCCIO1电压域，PMIC的PLDO5供电，默认3.3V，参考原理图中做其它用途
若接TF Card可参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》
SDMMC1接口
SDMMC1参考设计连接WIFI - FD7352S模块，电压域VCC_IO3_1833_IN
WIFI模块的IO电压与对应的(VCC_IO3_1833_IN)电源域供电，必须保持一致
详情设计请参考《LCB3576_carrierboard_REF_SCH_V2.0_20251127.DSN》
2.2 SARADC
| 引脚 | 信号 | 说明 |
|---|---|---|
| 20 | SARADC_VIN0_BOOT | SAR ADC channel 0 input,with BOOT |
| 18 | SARADC_VIN1_KEY/RECOVERY | SAR ADC channel 1 input,with Recovery |
| 16 | SARADC_IN2 | SAR ADC channel 2 input |
| 12 | SARADC_IN3 | SAR ADC channel 3 input |
| 155 | SARADC_IN4 | SAR ADC channel 4 input |
| 46 | SARADC_IN5 | SAR ADC channel 5 input |
| 44 | SARADC_IN6 | SAR ADC channel 6 input |
| 2 | SARADC_IN7 | SAR ADC channel 7 input |

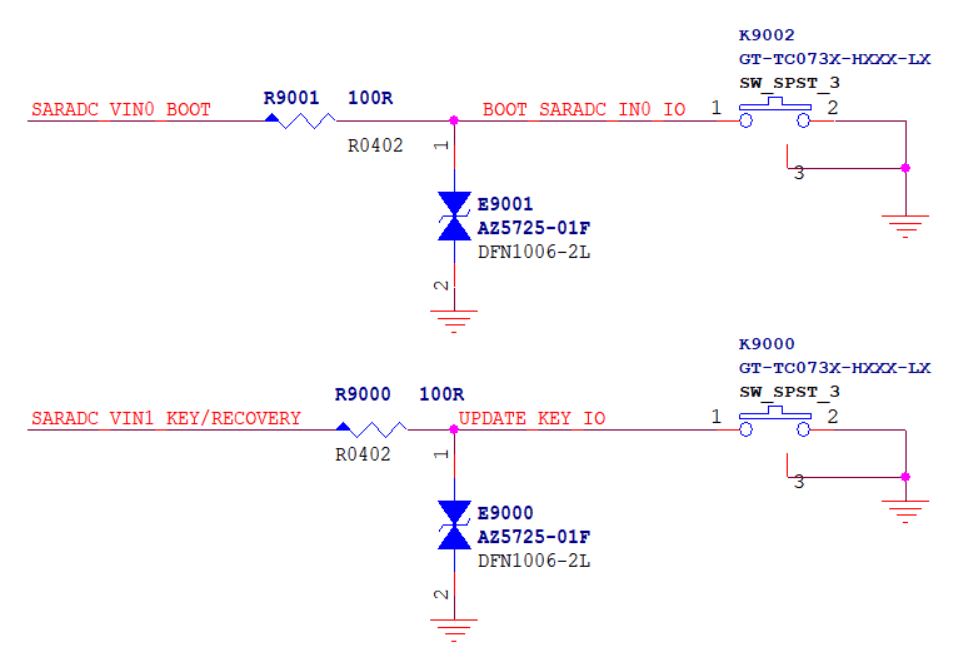

靠近按键需做 ESD 防护，而且 0 键值的必须串接 100ohm 电阻加强抗静电浪涌
能力（如果只有一个键时，ESD 必须靠近按键，先经过 ESD→100ohm 电阻→1nF→芯片管脚）
2.3 USB2/USB3

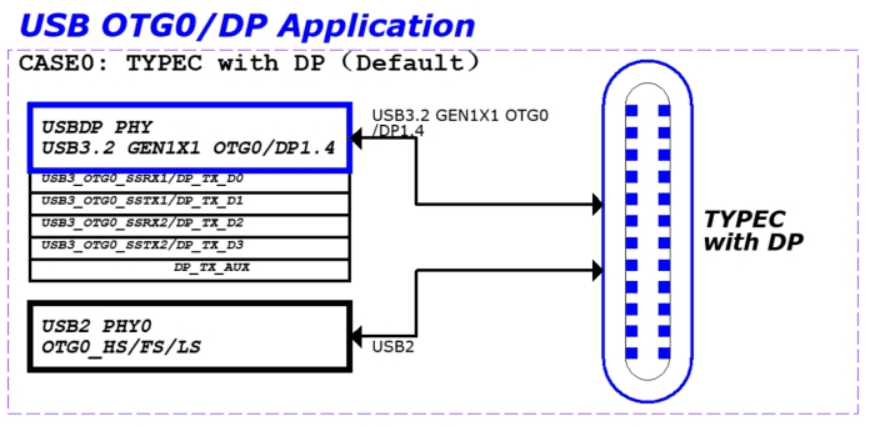

2.3.1 USB3 OTG0/DP1.4 接口应用
参考原理图默认使用该配置
Type-C 4Lane(with DP function)
详情设计请参考《LCB3576_carrierboard_REF_SCH_V2.0_20251127.DSN》

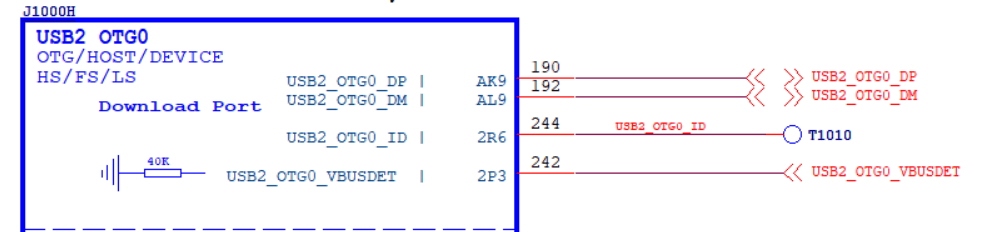

2.3.2 USB2 OTG0接口应用
设计中需留出，以便进行固件下载

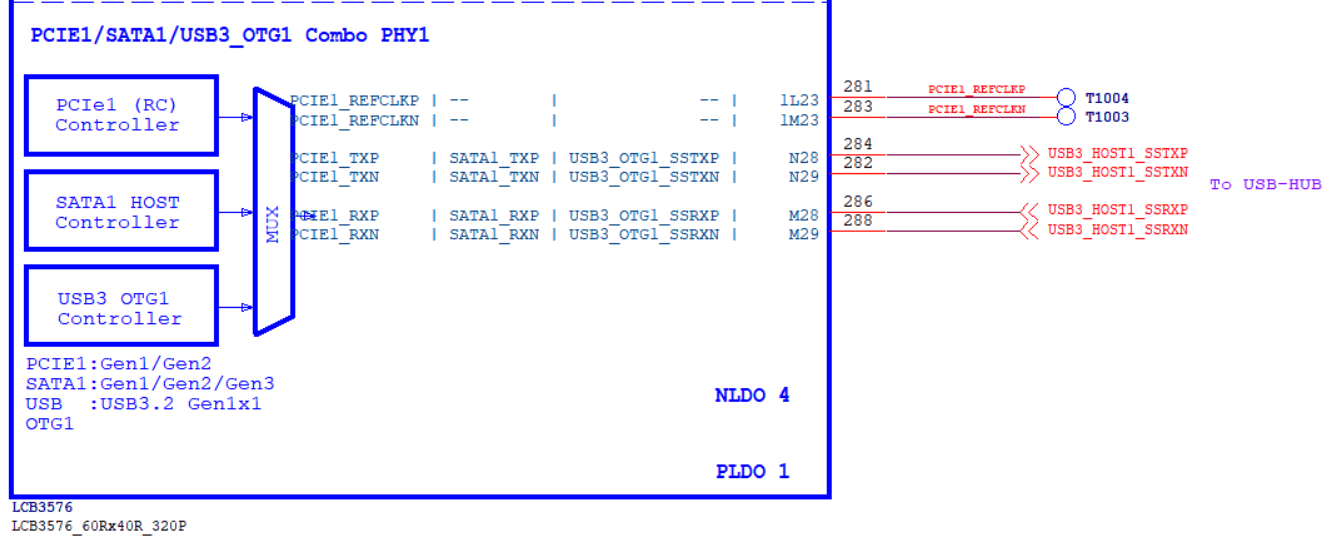

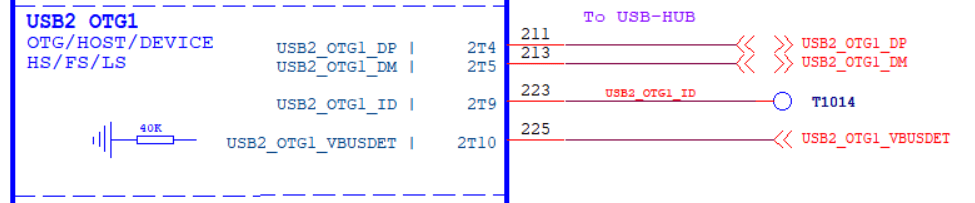

2.3.3 USB2 OTG1/USB3_OTG1

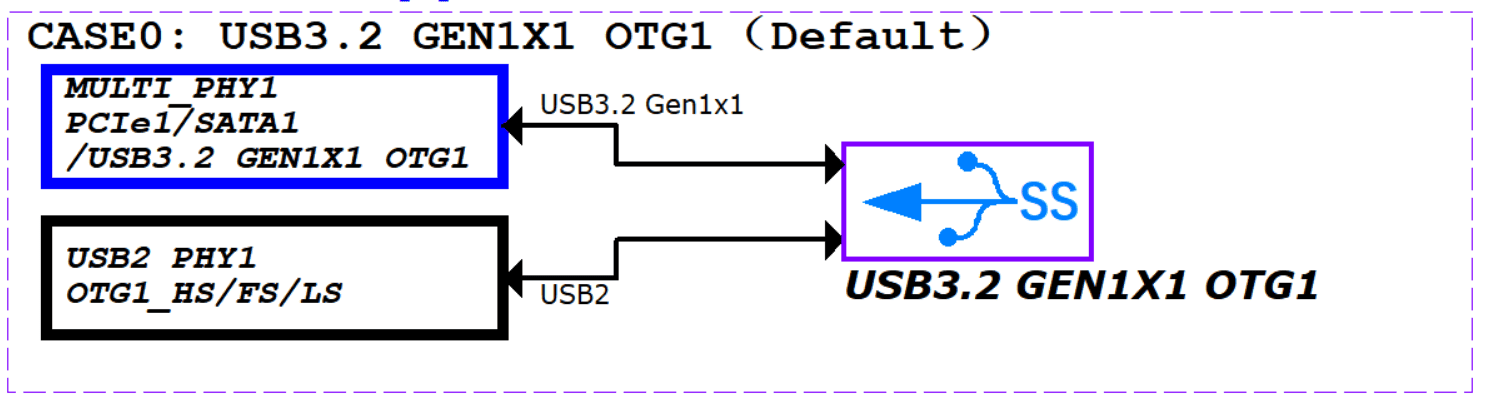

参考原理图使用的配置为USB3.2 Gen1x1 OTG1，将这组信号经3.0Hub扩展为4路USB3.0信号，并将其中一组接4G/5G模块
详情设计请参考《LCB3576_carrierboard_REF_SCH_V2.0_20251127.DSN》
设计要点及注意事项请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》对应章节

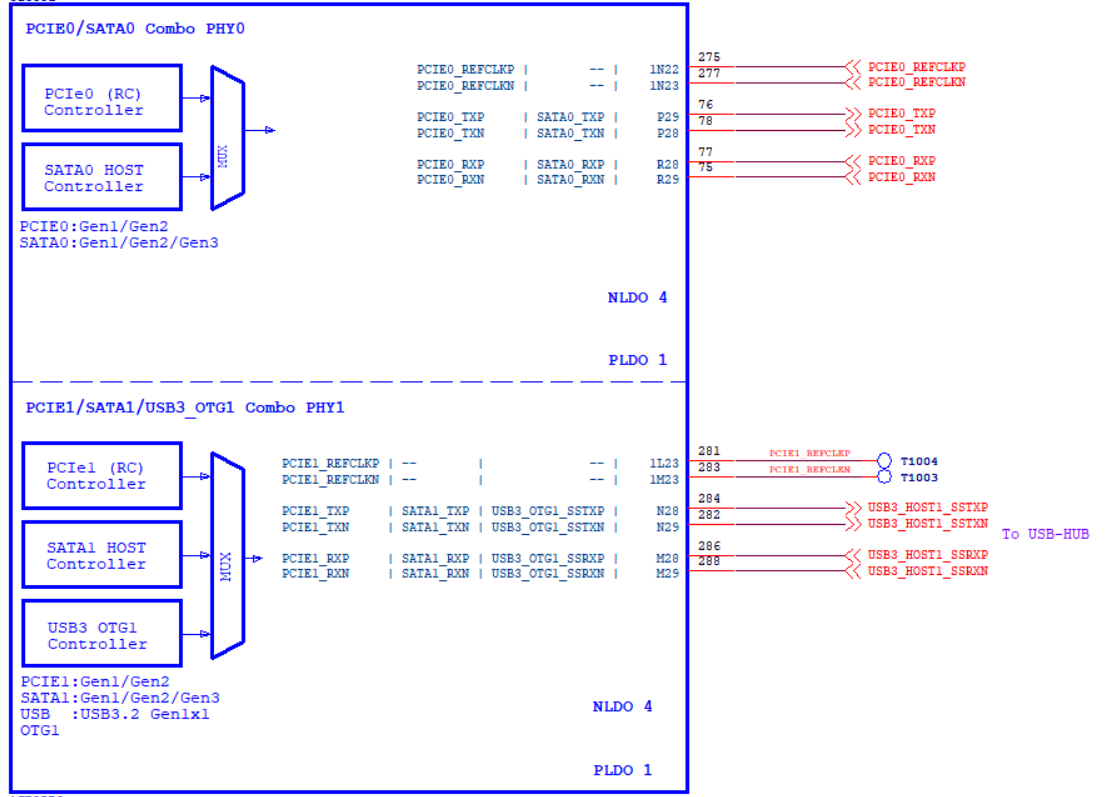

2.4 SATA3.1
LCB3576核心模块有两组SATA信号，引脚复用关系如上，参考设计中未使用，关于SATA的设计详情及注意事项请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》
2.5 PCIe2.1
2.5.1 Pcie0
PCIe连接M.2 x1 Slot时，注意:交叉连接TX和RX差分对
详细电路图请参考《LCB3576_carrierboard_REF_SCH_V2.0_20251127.DSN》
设计要点及注意事项请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》对应章节

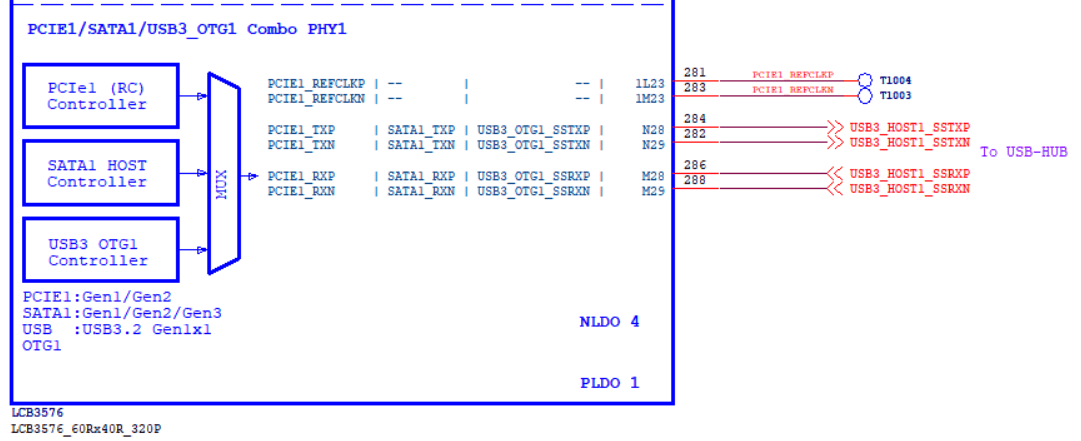

2.5.2 Pcie1
参考设计中用作USB3_HOST功能
2.6 视频输入接口电路

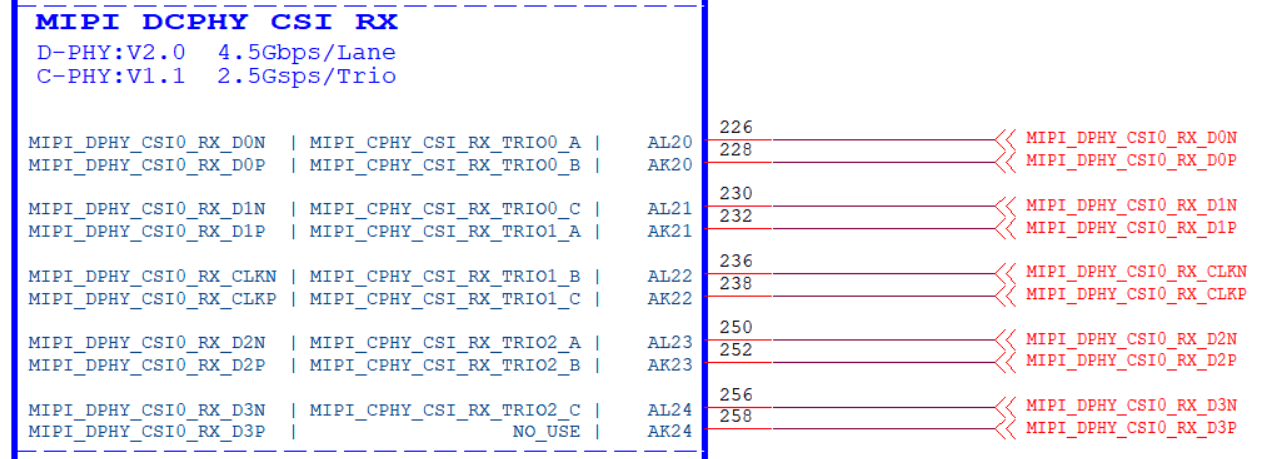

2.6.1 MIPI DPHY CSI RX 接口模式
- 不支持拆分为2Lane+2Lane

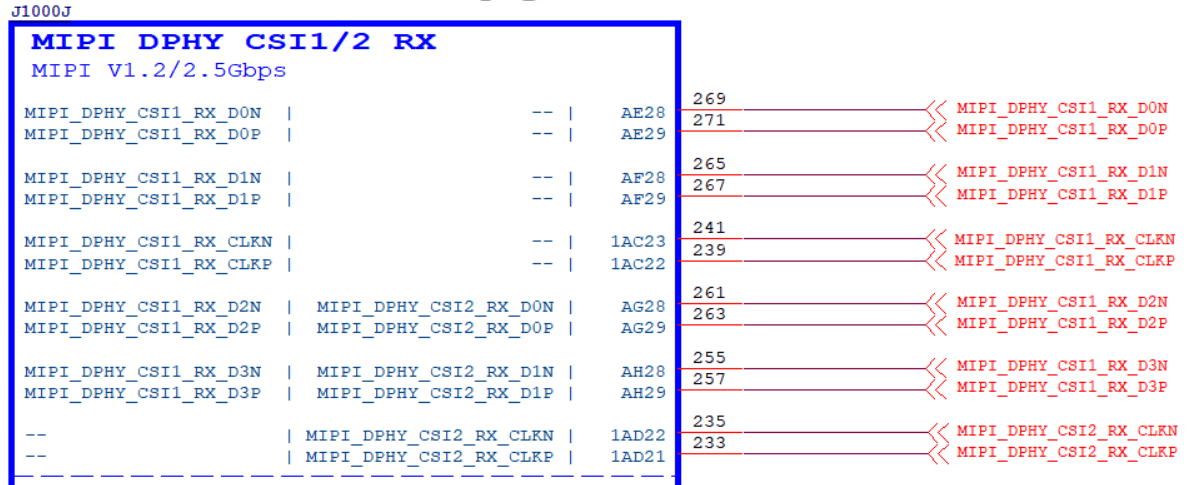

2.6.2 MIPI DPHY CSI1/2 RX 接口模式
- 支持 4Lane 模式
- 支持 2Lane+2Lane 模式

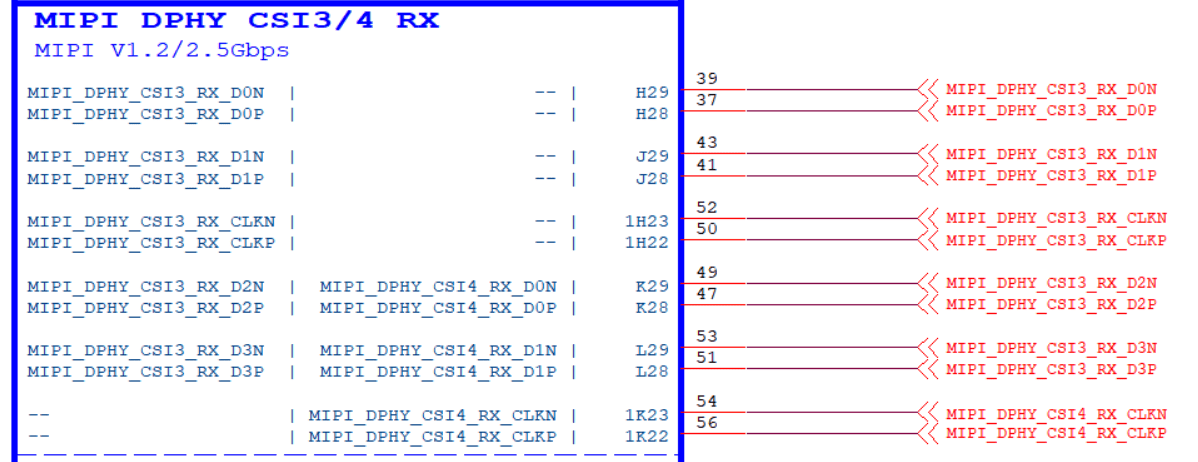

2.6.3 MIPI DPHY CSI3/4 RX 接口模式
- 支持 4Lane 模式
- 支持 2Lane+2Lane 模式
2.7 视频输出接口电路

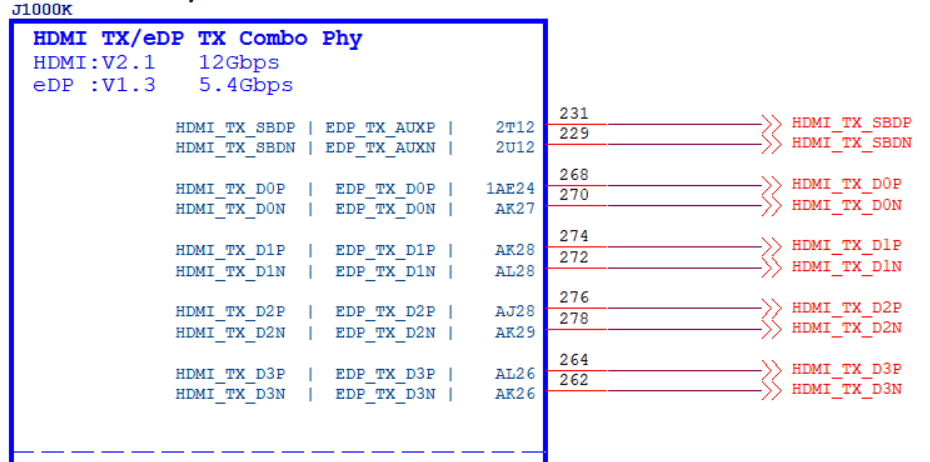

2.7.1 HDMI2.1/eDP TX 接口
详细电路图请参考《LCB3576_carrierboard_REF_SCH_V2.0_20251127.DSN》
HDMI及eDP设计要点及注意事项请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》对应章节

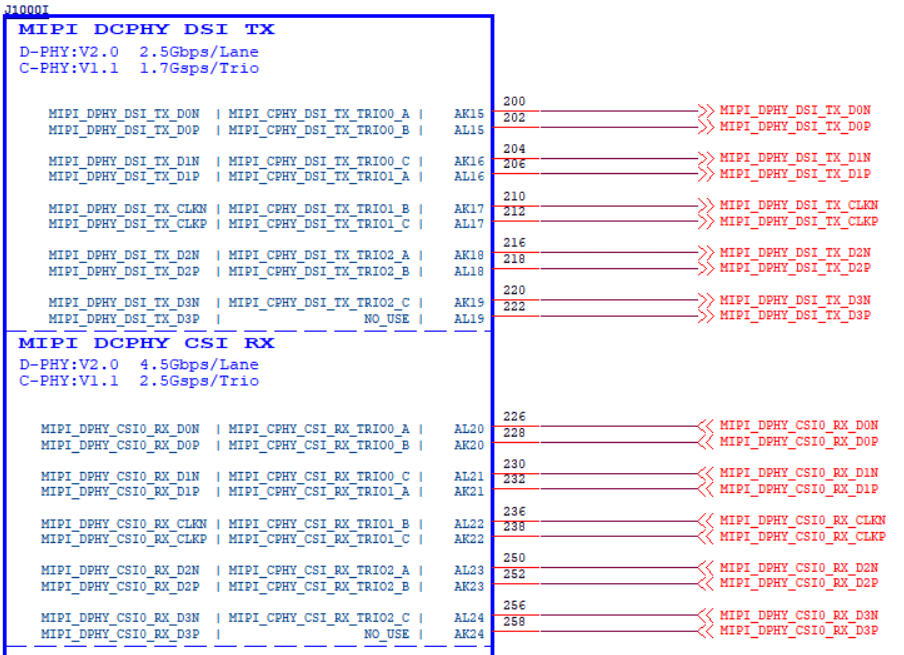

2.7.2 MIPI_DCPHY_TX 接口
MIPI D-PHY/C-PHY Combo PHY 的 TX 和 RX 只能支持同时配置成 DPHY TX，DPHY RX 模式或 同时配置成 CPHY TX，CPHY RX 模式，不支持一个配置成 DPHY TX，一个配置成 CPHY RX
其它视频输出接口请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》
2.8 音频相关电路设计

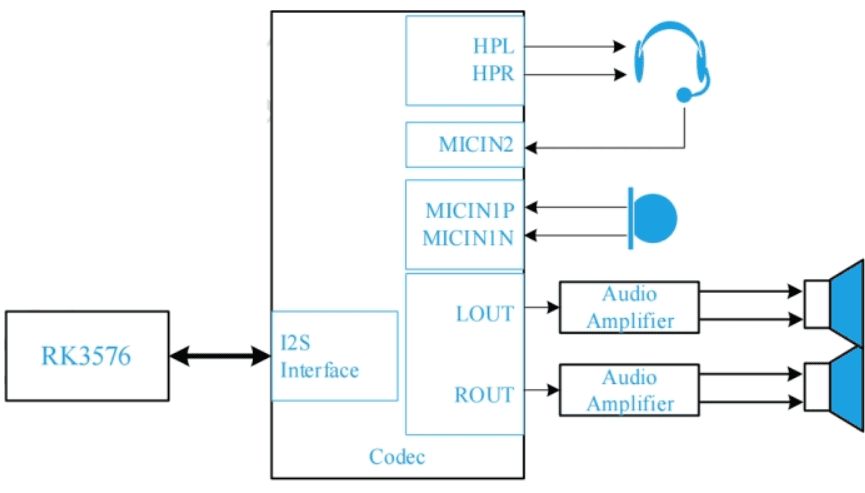

参考原理图中使用一颗ES8388来实现上框图功能。其它设计方案请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》

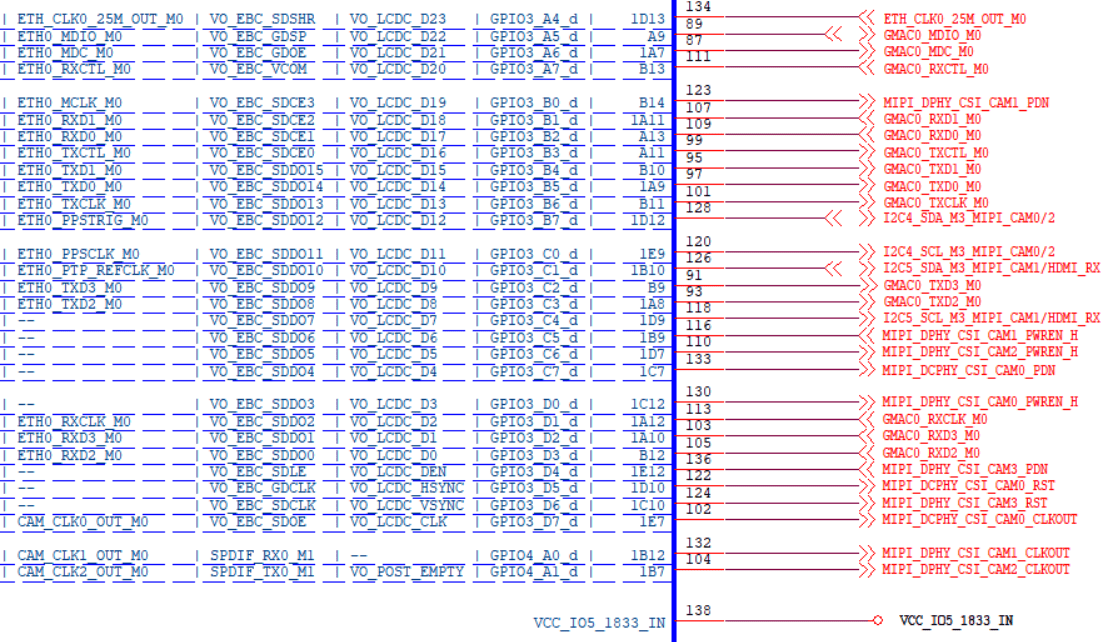

2.9 GMAC 接口电路

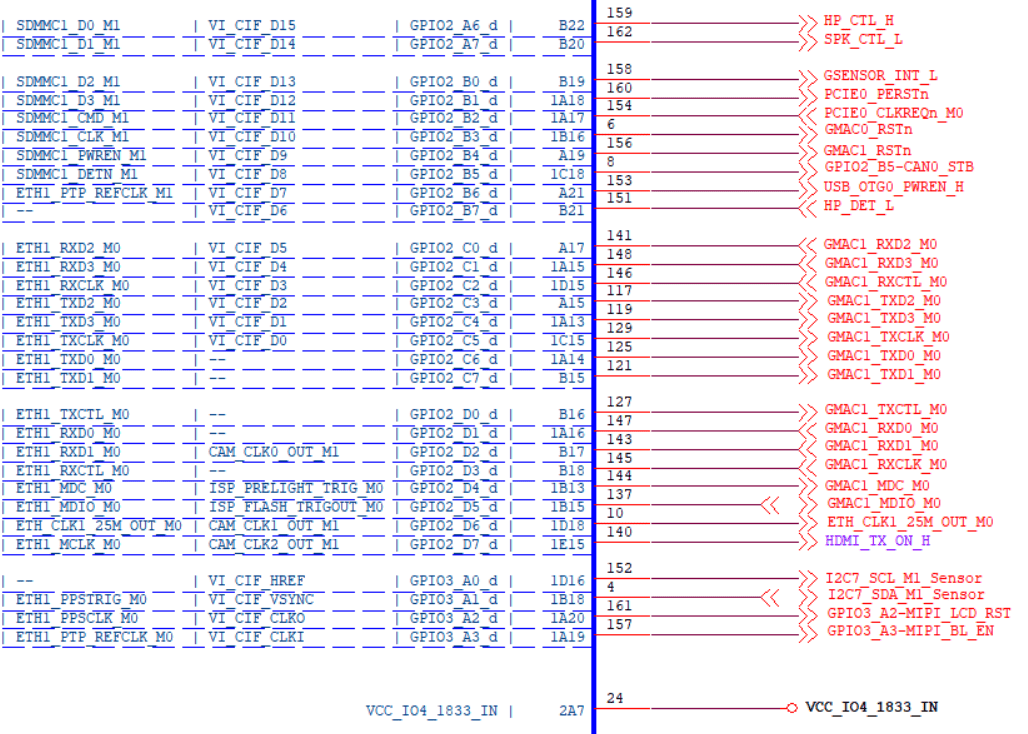

RGMII0 电压域：VCC_IO5_1833_IN
RGMII1 电压域：VCC_IO4_1833_IN

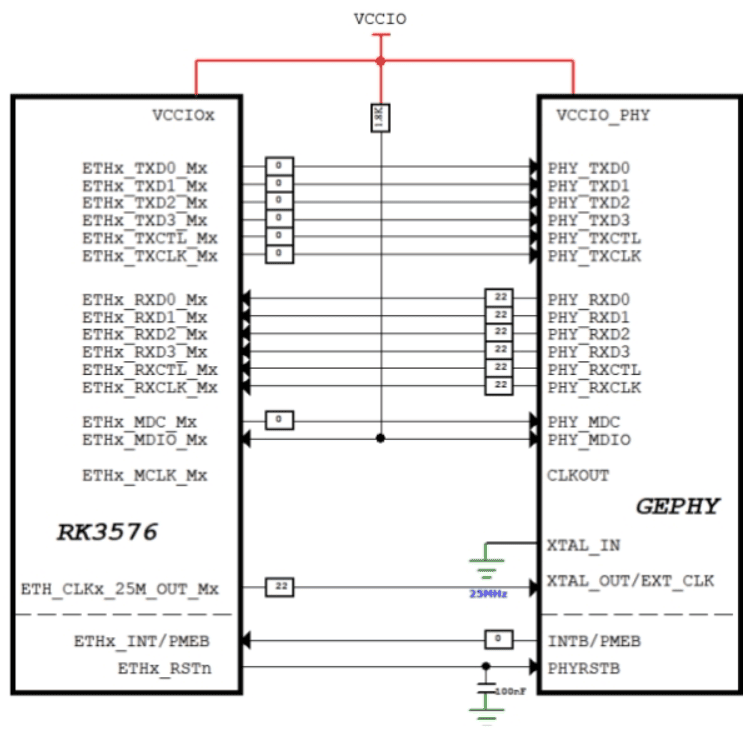

**在参考设计中，RGMII接口连接的PHY型号为YT8521SC-CA，其千兆以太网拓扑结构如下图:
使用百兆网或其它拓扑结构以及注意事项请参考《RK3576_Hardware_Design_Guide_V1.3_20250325_CN.pdf》
2.10 UART 接口电路
UART 接口分布情况可查看文档《LCB3576_Pinmux_V2.0_20251127.xlsx》
UART转RS485电路
通过上图连接方式可实现RS485的自动收发
2.11 I2C 接口电路

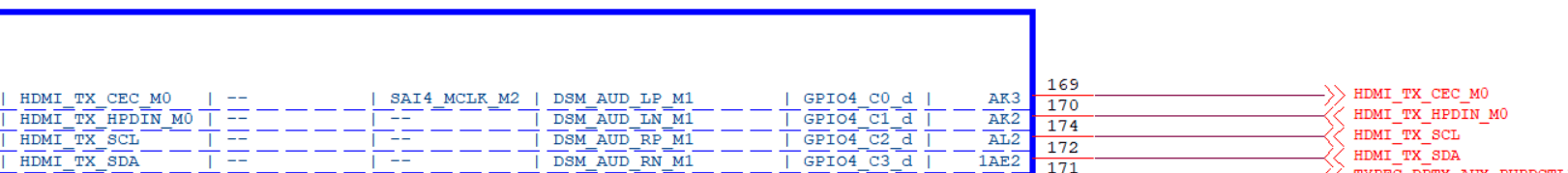

HDMI_TX_SCL/HDMI_TX_SDA 是 HDMI TX 控制器的 I2C/DDC 总线，为专用总线I2C1 默认分配给 PMIC，方便软件，不建议改动
根据 I2C 外设的 IO 电平，调整对应的电源域供电，必须保持一致。
I2C 信号 SCL、SDA 需要外接上拉电阻，根据总线负载不同，选择不同阻值的电阻，推荐接 2.2kohm上拉电阻。
I2C 总线上各设备地址不要冲突，上拉电源必须和 GPIO 电源域电源保持一致。
2.12 SPI 接口电路
SPI 接口分布情况可查看文档《LCB3576_Pinmux_V2.0_20251127.xlsx》
2.13 CAN 接口电路
CAN 接口分布情况可查看文档《LCB3576_Pinmux_V2.0_20251127.xlsx》
提示
文档中提及的相关参考资料如RK3576_Hardware_Design_Guide_V1.3_20250325_CN、LCB3576_carrierboard_REF_SCH_V2.0_20251127.DSN、LCB3576_Pinmux_V2.0_20251127.xlsx等文档需要发送邮件至support@neardi.com申请获取。
