接口定义

整机接口定义

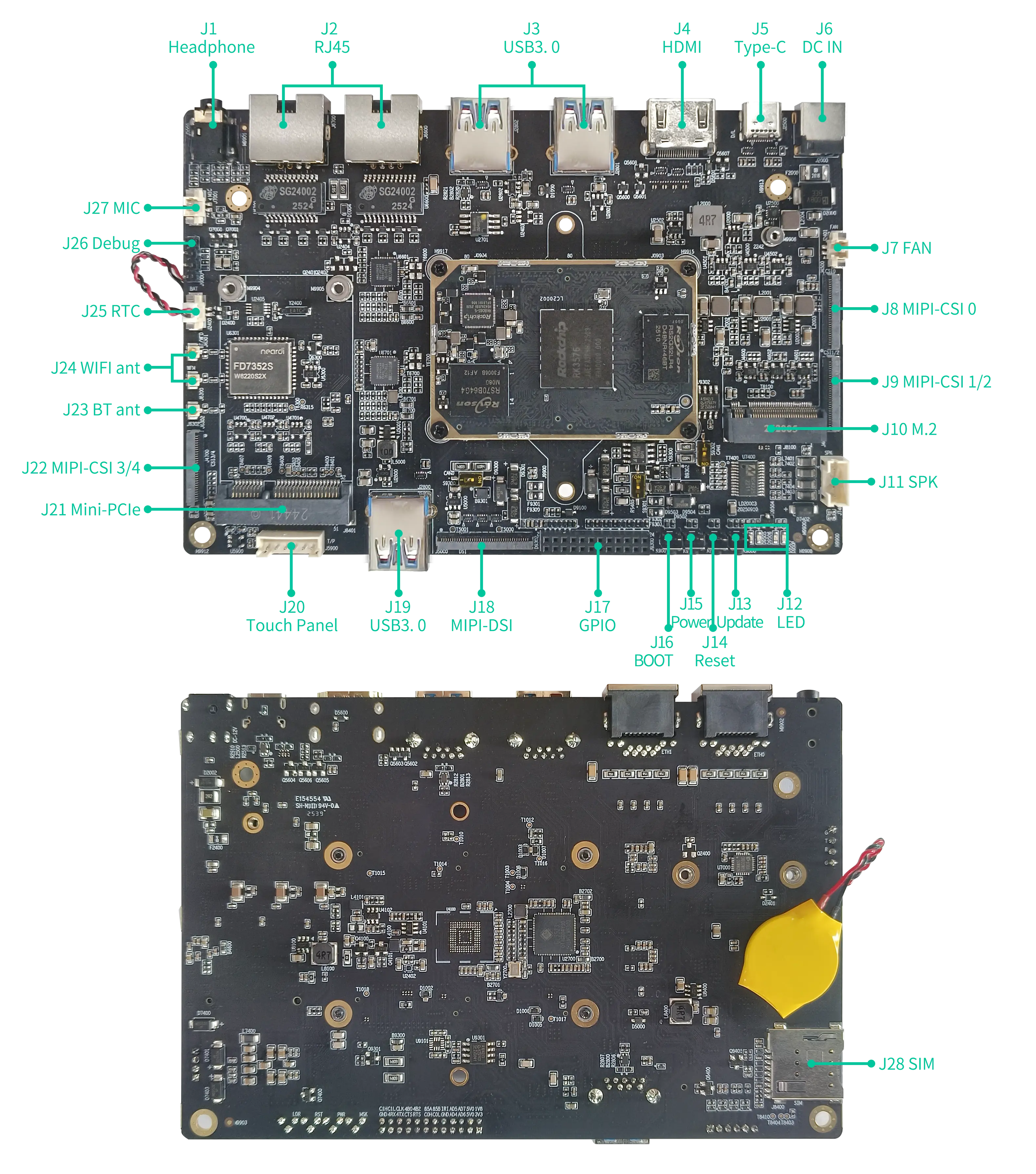

LKB3576提供了丰富的接口，具体如下图：

丝印	设备节点	备注
MIC		输入声音，录制音频文件
LINE		播放音频文件
HDMI1	card0-HDMI-A-1	HDMI输出，最高支持4K@120fps
Type-C		可转接USB和DP信号
ETH0	eth0	千兆网卡
ETH1	eth1	千兆网卡
WIFI	wlan0	2.4/5GHz
UART4	/dev/ttyS4	串口，默认波特率9600
RS485	/dev/ttyS5	串口，默认波特率9600
USB1		Type-A USB3.0 host
USB2		Type-A USB3.0 host
USB3		Type-A USB3.0 host
PWR LED		电源灯
4G LED		4G灯 4G/5G 拨号
SYS LED	work1	系统灯
STA LED	work2	STA灯
RTC	/dev/rtc0	RTC时钟

MIC 使用

使用以下命令可以录制音频文件，支持wav、mp3等格式。

录制双声道的16位小端格式的音频，采样率为48000Hz，然后保存为001.wav文件。

 # 设置sai接收硬件总线
amixer -c 0 cset numid=27,iface=MIXER,name='SAI1 Receive PATH2 Source Select' 0
 # 设置sai接收硬件总线数量
amixer -c 0 cset numid=4,iface=MIXER,name='SAI1 Receive SDIx Select' 1
 # 打开外置mic录音通道
amixer -c 0 cset numid=69,iface=MIXER,name='Headset Mic Switch' on
 # 打开耳机录音通道
amixer -c 0 cset numid=68,iface=MIXER,name='Main Mic Switch' on

arecord  -Dhw:0,0 -r48000 -f S16_LE -c2 > 001.wav

• -Dhw:0,0 指定了录音设备，0,0 是card 0 device 0，也就是第一个声卡的第一个设备。

• -r48000 指定了采样率，单位是Hz，48000表示每秒采样48000次。

• -f S16_LE 指定了采样格式，S16_LE表示有符号的16位小端格式，也就是每个采样点占用2个字节，低位在前，高位在后。

• -c2 指定了声道数，2表示双声道，也就是立体声。

• > 001.wav 指定了输出文件，>表示重定向标准输出到文件，001.wav表示文件名，wav表示文件格式。

LINE 使用

使用第一个声卡的第一个设备播放001.wav文件。

# 设置sdo2为通道0
amixer -c 0 cset numid=31,iface=MIXER,name='SAI1 Transmit SDO2 Source Select' 0
# 设置输入sai总线数量为1
amixer -c 0 cset numid=4,iface=MIXER,name='SAI1 Receive SDIx Select' 1
# 设置输出sai总线数量为1
amixer -c 0 cset numid=3,iface=MIXER,name='SAI1 Transmit SDOx Select' 1
# 配置耳机通路打开
amixer -c 0 cset numid=80,iface=MIXER,name='OUT1 Switch' 1
# 配置spk播放通路打开
amixer -c 0 cset numid=80,iface=MIXER,name='OUT2 Switch' 1
# 使能spk pa
amixer -c 0 cset numid=64,iface=MIXER,name='spk switch' on
# 播放测试音频
aplay -D hw:0,0 001.wav

• -D hw:0,0 指定了播放设备，hw:0,0 是card 0 device 0，也就是第一个声卡的第一个设备。

• 001.wav 指定了音频文件，wav表示文件格式，001表示文件名。

HDMI/DP 说明

xrandx命令可以查看当前HDMI连接：

neardi@3576:~$ xrandr
Screen 0: minimum 320 x 200, current 1920 x 1080, maximum 16384 x 16384
HDMI-1 connected primary 1920x1080+0+0 (normal left inverted right x axis y axis) 0mm x 0mm
   1920x1080     60.00*+  60.00    50.00    30.00    24.00
   4096x2160     24.00
   3840x2160     30.00    25.00    24.00
   1920x1080i    60.00    50.00
   1280x720      60.00    60.00    50.00    50.00    30.00    24.00
   720x576       50.00    50.00
   720x480       59.94    59.94    59.94
DP-1 disconnected (normal left inverted right x axis y axis)

完整节点：

HDMI1：/sys/devices/platform/display-subsystem/drm/card0/card0-HDMI-A-1/
DP：/sys/devices/platform/display-subsystem/drm/card0/card0-DP-1/

设置分辨率

ETH 说明

可以通过调试串口、ssh或者adb来查看IP地址，例如：

neardi@3576:~$ ifconfig -a
enP2p33s0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.65  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 fe80::7df7:e74d:497e:345d  prefixlen 64  scopeid 0x20<link>
        ether 62:ea:fb:ca:95:e7  txqueuelen 1000  (Ethernet)
        RX packets 2548  bytes 210938 (210.9 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 338  bytes 46899 (46.8 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 140  base 0xd000

Wi-Fi 说明

通过如下命令查看当前Wi-Fi型号：

cat /sys/bus/sdio/devices/mmc2\:0001\:1/vendor
cat /sys/bus/sdio/devices/mmc2\:0001\:1/device

0x02d0:0xaae8:AP6275S.
0x024c:0xb852:RTL8852.
0x024c:0xd723:RTL8723DS.
0x024c:0xc821:RTL8821CS.
0x1ffe:0x6316:FD7352S。

连接 Wi-Fi:

Cmd
C
Search Wi-Fi:

sudo nmcli device wifi rescan

Show all Wi-Fi:

nmcli dev wifi list

Connect Wi-Fi:

sudo nmcli device wifi connect neardi_5G password neardi_pwd

• neardi_5G 是WiFi 网络(SSID) 的名称。

• neardi_pwd 是连接到该WiFi 网络所需的密码。

• sudo 用于确保nmcli 具有管理网络连接所需的权限，因为在某些系统上连接到WiFi 网络可能需要管理权限。

create connect_wifi.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>

void connect_to_wifi(const char *ssid, const char *password) {
   char command[256];

   // Create the WPA configuration file without the -e option
   snprintf(command, sizeof(command), "echo 'network={\\n  ssid=\"%s\"\\n  psk=\"%s\"\\n}' | sudo tee /etc/wpa_supplicant/wpa_supplicant.conf", ssid, password);
   if (system(command) != 0) {
      perror("Failed to create wpa_supplicant.conf");
      return;
   }

   // Run wpa_supplicant
   if (system("sudo wpa_supplicant -B -i wlan0 -c /etc/wpa_supplicant/wpa_supplicant.conf") != 0) {
      perror("Failed to start wpa_supplicant");
      return;
   }

   // Obtain an IP address
   if (system("sudo dhclient wlan0") != 0) {
      perror("Failed to obtain an IP address");
   }
}

int main() {
   const char *ssid = "neardi_5G";
   const char *password = "neardi_pwd";

   connect_to_wifi(ssid, password);
   return 0;
}

gcc connect_wifi.c -o connect_wifi
sudo ./connect_wifi

启动热点

RS485 使用

串口是一种常见的通信接口，用于与外部设备进行串行通信。LKB3576提供了多个串口，分别对应不同的设备节点。在使用串口之前，需要确保串口连接正确，以及波特率和其他参数设置一致。

RS485设备文件为/dev/ttyS5。在开发板设备上运行下列命令：

# 设置流控，拉高发送，拉低接收
echo 66 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio66/direction
# 拉高发送
echo 1 > /sys/class/gpio/gpio66/value
# 拉低接收
echo 0 > /sys/class/gpio/gpio66/value
# 设置串口属性
stty -F /dev/ttyS5 ispeed 9600 ospeed 9600 cs8 -cstopb -parenb min 1 time 1

发送字符串到主机

echo "neardi RS485 test…" > /dev/ttyS5

主机中的串口终端即可接收到字符串 “neardi RS485 test…” 开发板接收数据：

接收主机发送的字符串

cat /dev/ttyS5

LED 说明

LKB3576有两颗LED可以通过GPIO进行控制，此版本还没实现led闪烁灯效果

完整节点：

# 绿灯
echo 1 > /sys/class/leds/work/brightness
# 红灯
echo 1 > /sys/class/leds/work1/brightness

RTC时钟

LKB3576使用HYM8563作为RTC时钟。

如何修改RTC时钟为'2025-11-11 12:00:00'

#关闭网络时间协议（NTP）的服务，使得RTC时钟不受网络时间的影响
timedatectl set-ntp false
#设置RTC时钟的时间为2025年11月11日12时00分00秒
timedatectl set-time '2025-11-11 12:00:00'
#将RTC时钟的时间同步到系统时钟，使得系统时钟和RTC时钟保持一致，可加在/etc/init.d/rockchip.sh中
hwclock --hctosys

create time_setter.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <time.h>
#include <unistd.h>

void exec_command(const char *cmd) {
    int ret = system(cmd);
    if (ret != 0) {
        fprintf(stderr, "Command failed: %s\n", cmd);
        exit(1);
    }
}

// Set system time
void set_system_time(const char *time_str) {
    char cmd[128];
    snprintf(cmd, sizeof(cmd), "timedatectl set-time '%s'", time_str);
    exec_command(cmd);
}

// Disable NTP
void disable_ntp() {
    exec_command("timedatectl set-ntp false");
}

// Synchronize hardware clock to system clock
void sync_hwclock_to_system() {
    exec_command("hwclock --hctosys");
}

// Print help information
void print_usage() {
    printf("Usage: time_setter -t <time>\n");
    printf("  -t <time>   Set system time (format: 'YYYY-MM-DD HH:MM:SS')\n");
    printf("  -h          Show help\n");
}

int main(int argc, char *argv[]) {
    if (argc != 3) {
        print_usage();
        return 1;
    }

    const char *time_str = NULL;

    int opt;
    while ((opt = getopt(argc, argv, "t:h")) != -1) {
        switch (opt) {
            case 't':
                time_str = optarg;
                break;
            case 'h':
            default:
                print_usage();
                return 0;
        }
    }

    if (time_str == NULL) {
        fprintf(stderr, "Error: Time argument is required\n");
        print_usage();
        return 1;
    }

    // 1. Disable NTP
    disable_ntp();

    // 2. Set system time
    set_system_time(time_str);

    // 3. Synchronize hardware clock to system clock
    sync_hwclock_to_system();

    printf("Time has been set to: %s\n", time_str);
    return 0;
}

gcc -o time_setter time_setter.c
./time_setter -t "2025-11-11 12:00:00"
