LCH3562 设计指南
提示
LKD3562开发板搭配的核心板是LCH3562。
1 原理图设计建议
1.1 系统启动引导

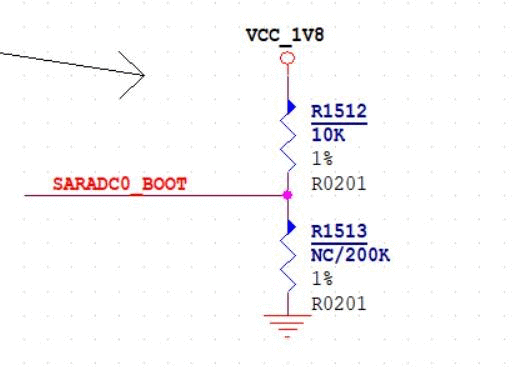

LCH3562 的引导顺序默认为 FSPI--eMMC--SD Card--USB，不可修改（需定制）。
| Item | Rup | Rdown | ADC Value | Boot Mode |
|---|---|---|---|---|
| Config10 | 10K | NC | 1023 | FSPI--eMMC--SD Card--USB |
1.2 电源设计
对于 LCH3562 模块，有几路供电需要从底板上输入。
| 引脚号 | 引脚名称 | 电压 | 描述 |
|---|---|---|---|
| 1/2/3 | VCC3V3_SYS | 3.3V/3A | PMIC 和 DDR 供电 |
| 6/7/8 | VCC5V0_SYS | 5V/3V | PMIC 的 CODEC 模块及 NPU 的 buck |
| 29 | VCC3V3_SYS_RTC | 3.3V | PMIC 的 VCC_RTC 供电 |
| 33 | VDC_1V2 | 1.2V | PMIC 的 VDC 供电 |
根据 RK809-5A 工作的基本条件
- 1、VCC3V3_SYS_RTC 供电
- 2、VCC5V0_SYS 供电

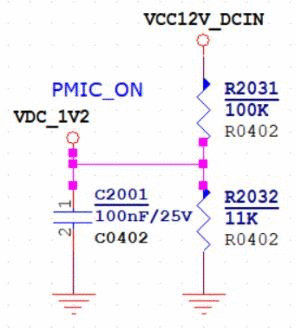

- 3、当检测到 VDC 的电平超过 0.55V，RK809-5A 自动开机
LCH3562 电源引脚输出
| 引脚 | 信号 | 电压 | 说明 |
|---|---|---|---|
| 65 | VCC_1V8 | 1.8V | PMIC_BUCK5 输出 |
| 57 | VCC_3V3 | 3.3V | PMIC_SWOUT1 输出 |
| 31 | VCC3V3_SD | 3.3V | PMIC_SWOUT2 输出 |
| 28 | VCC_RSV1 | 3.3V | PMIC_LDO1 输出 |
| 27 | VCCIO_ACODEC | 3.0V | PMIC_LDO4 输出 |
| 152 | VCC3V3_PMU | 3.3V | PMIC_LDO6 输出 |
| 153 | VCCA1V8_PMU | 1.8V | PMIC_LDO8 输出 |
1.3 PMIC 控制信号

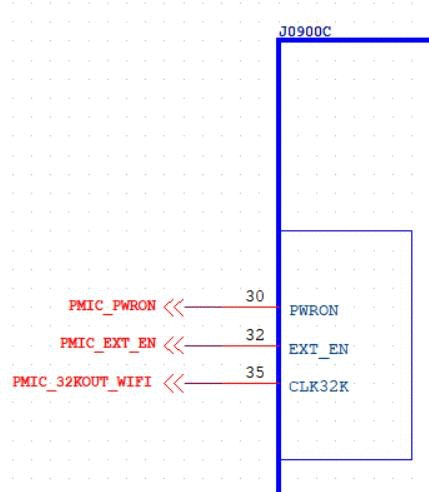

下图为 LCH3562 核心模块引出的关于 RK809-5A 的 Managerment 信号
其中 [Pin35] 上拉 10K 欧电阻到 VCCIO_WL，VCCIO_WL 为 RK8809-5A 的 LDO8 输出，EXT_EN 信号用于控制外部稳压器输出。
1.4 复位控制

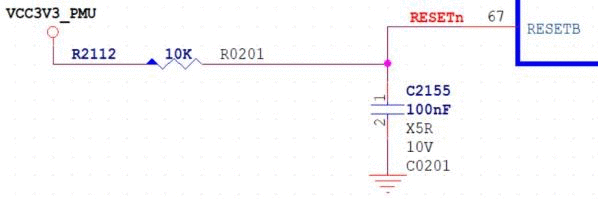

Reset 引脚 [Pin150] 低电平有效。
2 功能接口设计指南
2.1 SDMMC

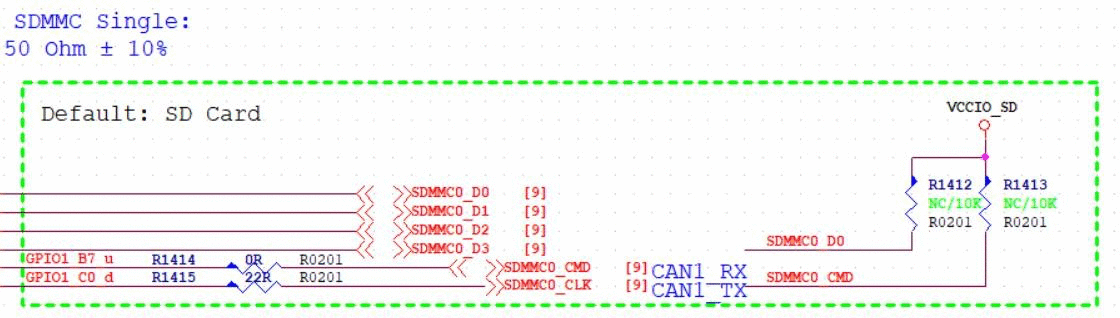

SDMMC0 接口
参考原理图默认接 SD Card，核心模块 SDMMC0_CLK 信号已串联 22R 电阻，SDMMC0 处于 VCCIO3 电压域，由 RK809-5A 的 LDO5 供电，默认电压 3.3V，SD Card 设计详情可参考《LCH3562_carrierboard_REF_SCH_V1.0_20251103》，其中插入检测脚为 SDMMC0_DETN 即 GPIO0_A4_u。
SDMMC1 接口
SDMMC1 参考设计连接 WIFI - FD7256S 模块，电压域 VCCIO4，由 RK809-5A 的 LDO8 供电，默认电压 1.8V，WIFI 模块的 IO 电压与对应的 VCCIO4 电源域供电必须保持一致，详情设计请参考《LCH3562_carrierboard_REF_SCH_V1.0_20251103》。
2.2 SARADC

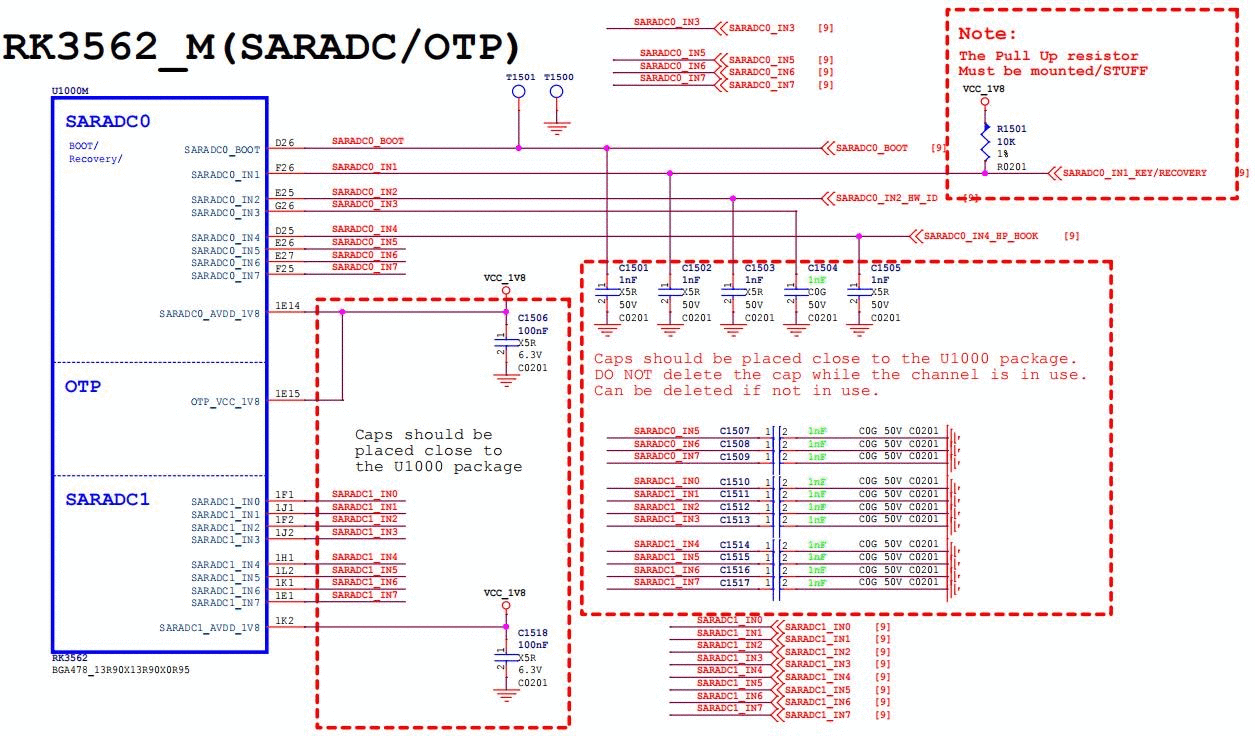

LCH3562 的 SARADC 引脚全部引出，下图为 LCH3562 核心模块电路。
2.3 USB 2.0/USB 3.0
USB 3.0 OTG 接口应用

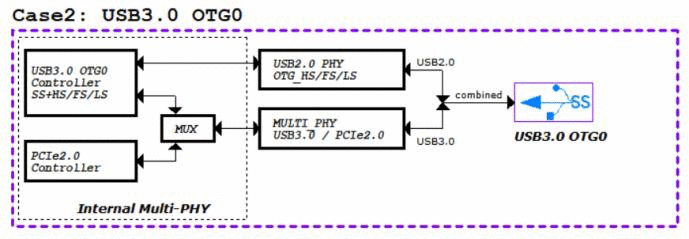

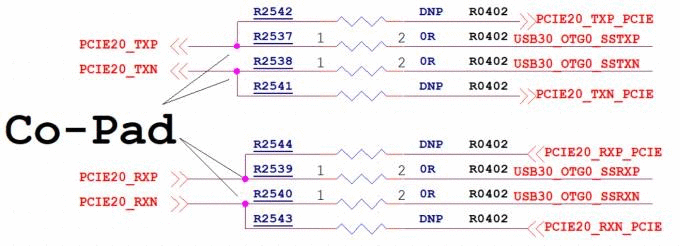

参考设计中使用下面的拓扑结构，用于下载。
并预留了 PCIe 2.0 的通路，可供选择。
USB 2.0 Host 接口应用

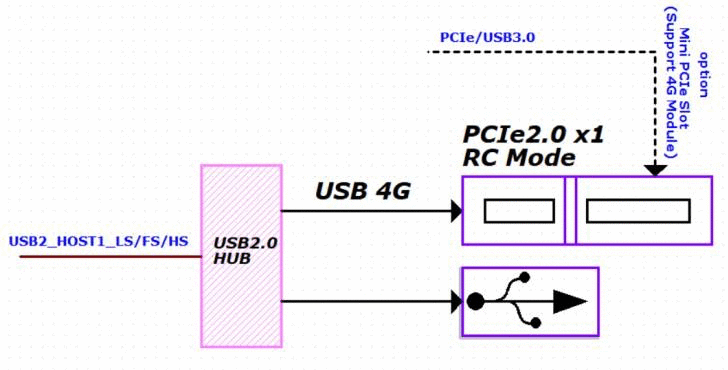

参考设计中加入了一个 USB2.0 的 HUB，一路直接接 USB2.0 母座，另一路与 4G 模组通信。
关于 USB 的详情设计请参考《LCH3562_carrierboard_REF_SCH_V1.0_20251103》，设计要点及注意事项请参考《Rockchip_RK3562_Hardware_Design_Guide_V1.0_20240606_CN》对应章节。
2.4 PCIe 2.0 高速接口
LCH3562 有 1 对 TX/RX 差分信号对，可接 PCIe Slot，只支持 Root Complex（RC）工作模式。参考原理图中与 USB 3.0 复用，通过电阻可更改为 PCIe 通路。
详情设计请参考《LCH3562_carrierboard_REF_SCH_V1.0_20251103》设计要点及注意事项请参考《Rockchip_RK3562_Hardware_Design_Guide_V1.0_20240606_CN》对应章节。
2.5 视频输入接口电路
MIPI CSI 接口
LCH3562 均支持 2x2 Lanes MIPI RX 或 4 Lanes MIPI RX 输入模式，具体设计需结合摄像头外设；
2.6 视频输出接口电路

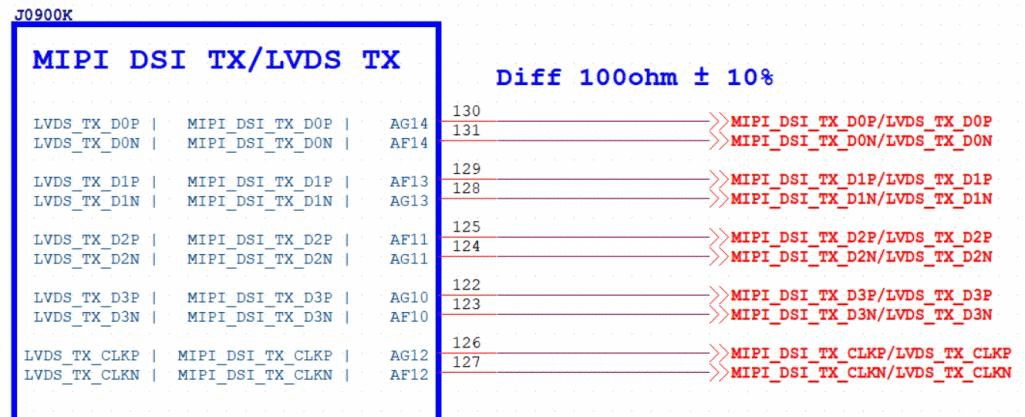

MIPI DSI TX 接口
LCH3562 提供 4 LANE 的 MIPI DSI 显示，复用了 1 组 LVDS 信号。设计中使用 LVDS，详细请参考《LCH3562_carrierboard_REF_SCH_V1.0_20251103》。
2.7 音频相关电路设计

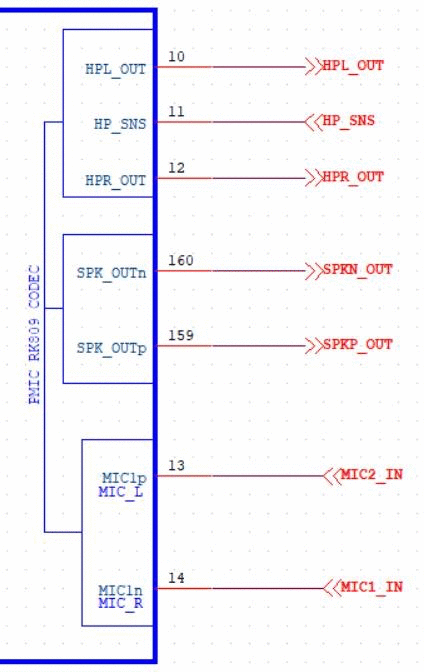

LCH3562 预留了 PMIC 的 CODEC 引脚，如下：
Codec 可以扩展耳机输出、小功率单声道喇叭、一路差分或两路单端音频输入的功能，以满足客户的不同需求。

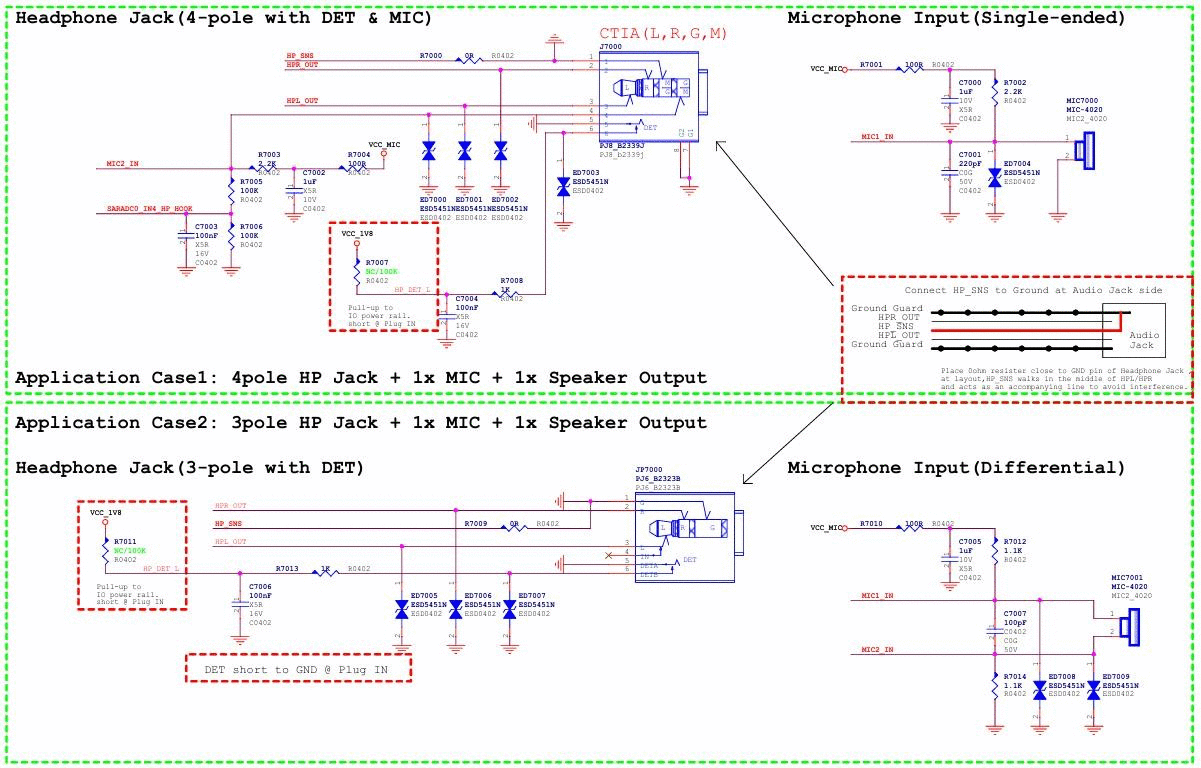

下图显示了三段式/四段式耳机，以及单端/差分 MIC 的电路连接：
2.8 GMAC 接口电路
RGMII 功能管脚复用在两个电源域中，每次只能使用其中一组接口；另外还有一个 RMII 控制器，这个 RMII 控制器和 RGMII 控制器相互独立。
RGMII

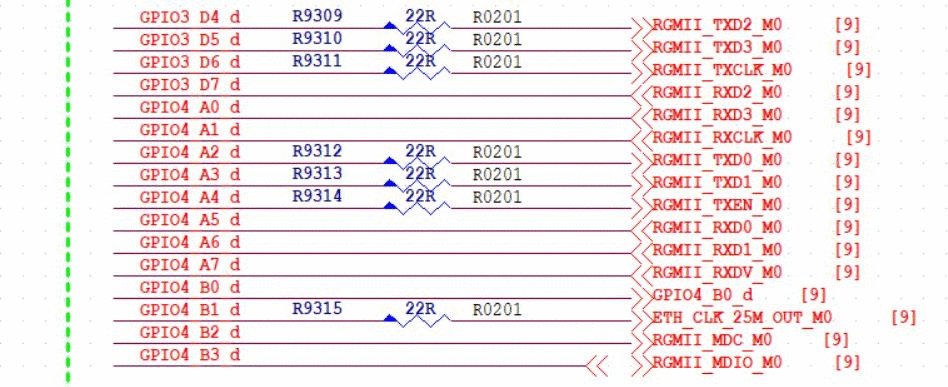

电压域：VCCIO6
LCH3562 核心模块已于发送端串联 22 ohm 电阻。

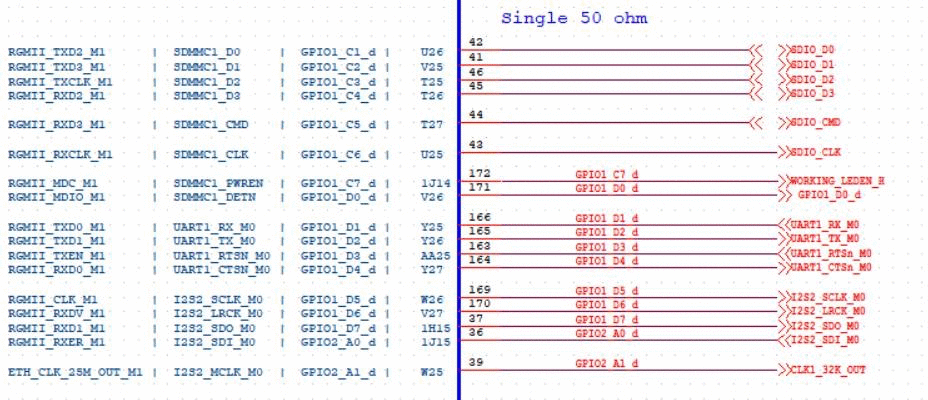

电压域：VCCIO4
详细设计请参考《LCH3562_carrierboard_REF_SCH_V1.0_20251103》。
2.9 UART 接口电路
LCH3562 核心模块的 UART 接口分布情况可查看文档《LCH3562_Pinmux_V1.0_20251103》中的 LCH3562 UART Pin list 部分。
2.10 I2C 接口电路
I2C0 连接 PMIC 和 RTC IC，上拉电阻位于 LCH3562 核心模块上。
2.11 SPI 接口电路
LCH3562 核心模块 SPI 接口分布情况可查看文档《LCH3562_Pinmux_V1.0_20251103》。
2.12 CAN 接口电路
LCH3562 核心模块 CAN 接口分布情况可查看文档《LCH3562_Pinmux_V1.0_20251103》。
提示
文档中提及的相关参考资料等文档需要发送邮件至 support@neardi.com 申请获取。
