Quectel EC20 4G 模组

本文介绍EC20 4G模组的特定信息，通用操作请参考移远通信模组通用指南。

1. 模组介绍​

EC20是移远通信推出的4G LTE模组，支持LTE Cat 4标准，最大下行速率150Mbps，上行速率50Mbps。在Neardi设备上，通过mini-pcie接口连接，实际通过USB通信。

EC20 资料

2. 硬件连接​

注意

  • 请将 Neardi 设备断电后再安装 4G模组 和 SIM 卡！
  • 天线必须都接好，否则会影响信号或损坏射频。

2.1. RK3576系列​

2.1.1. LKD3576​

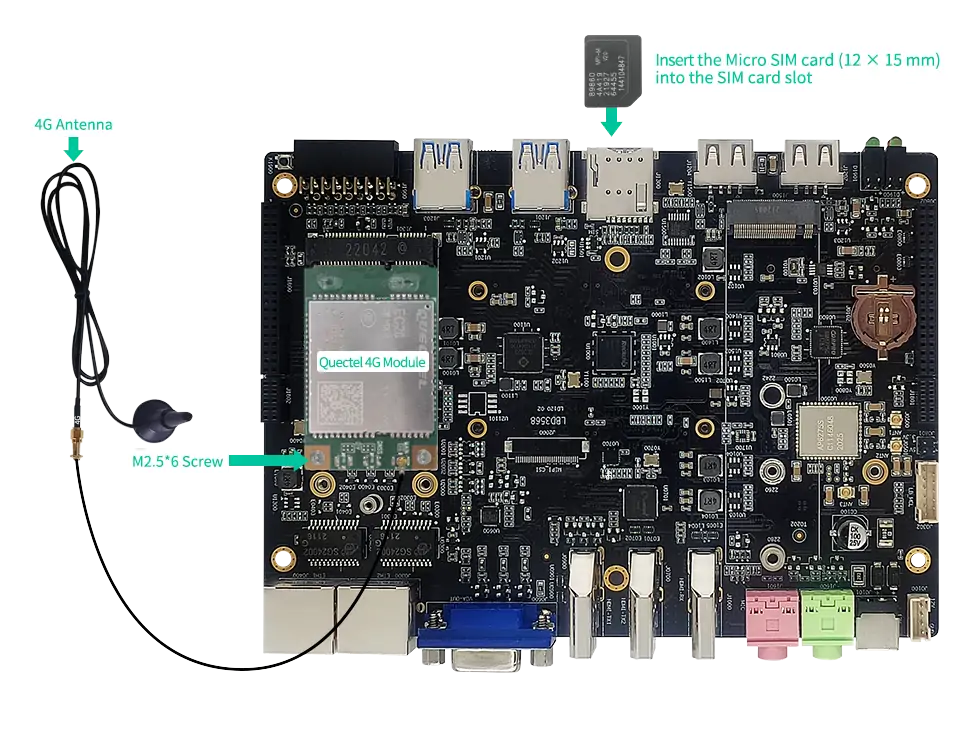

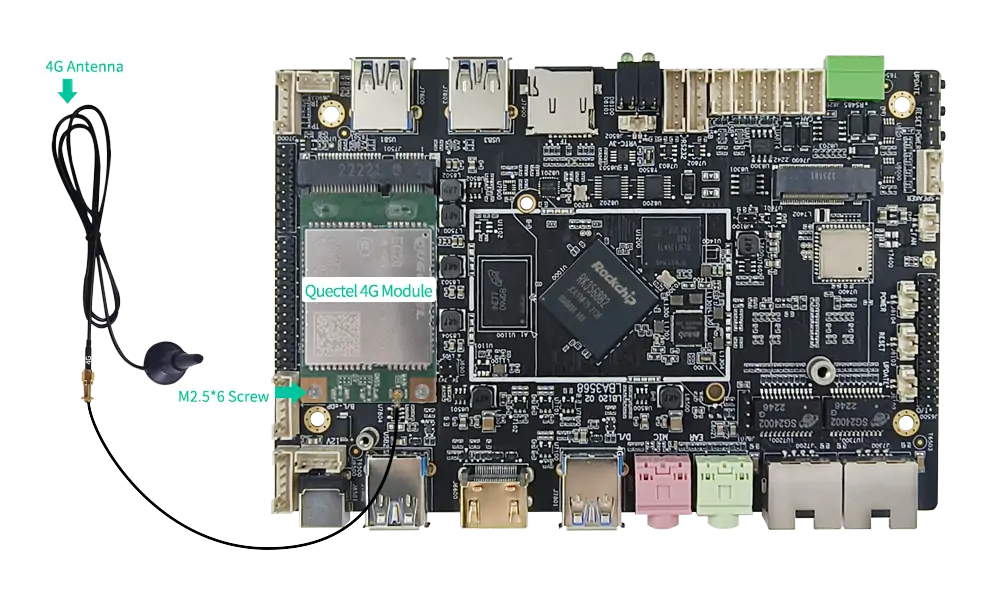

EC20 4G 模组

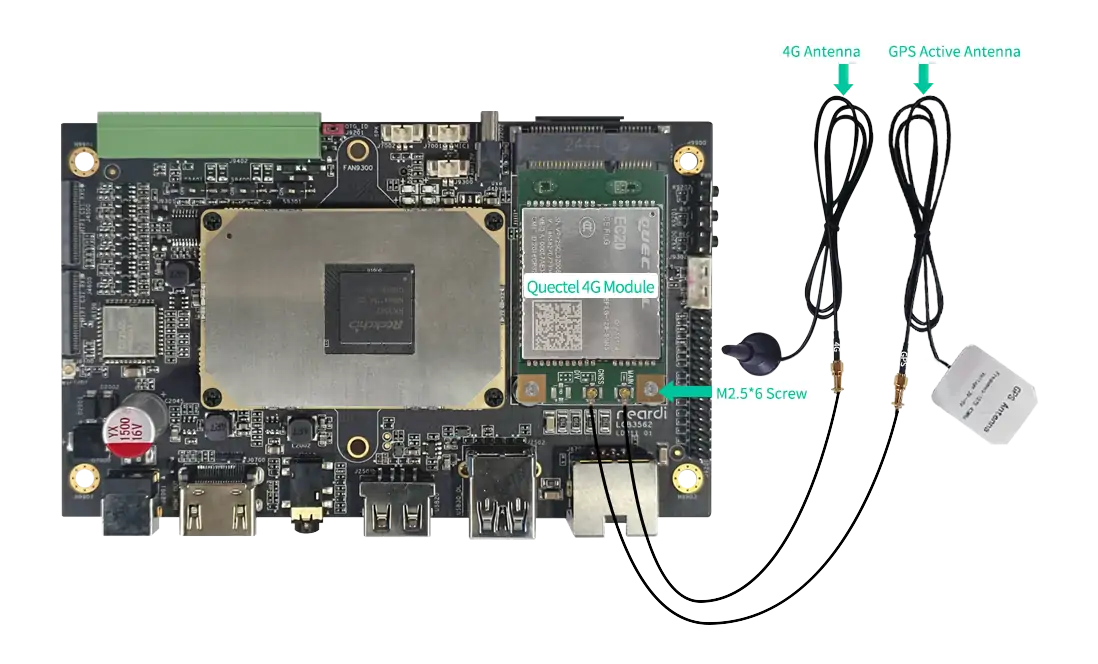

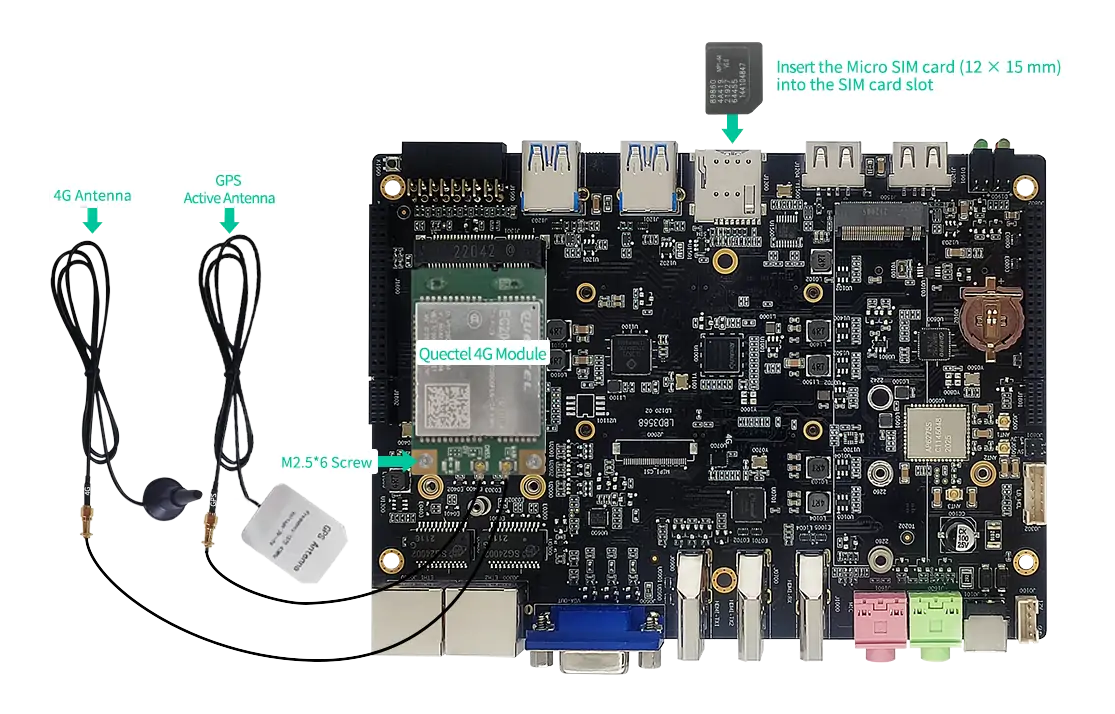

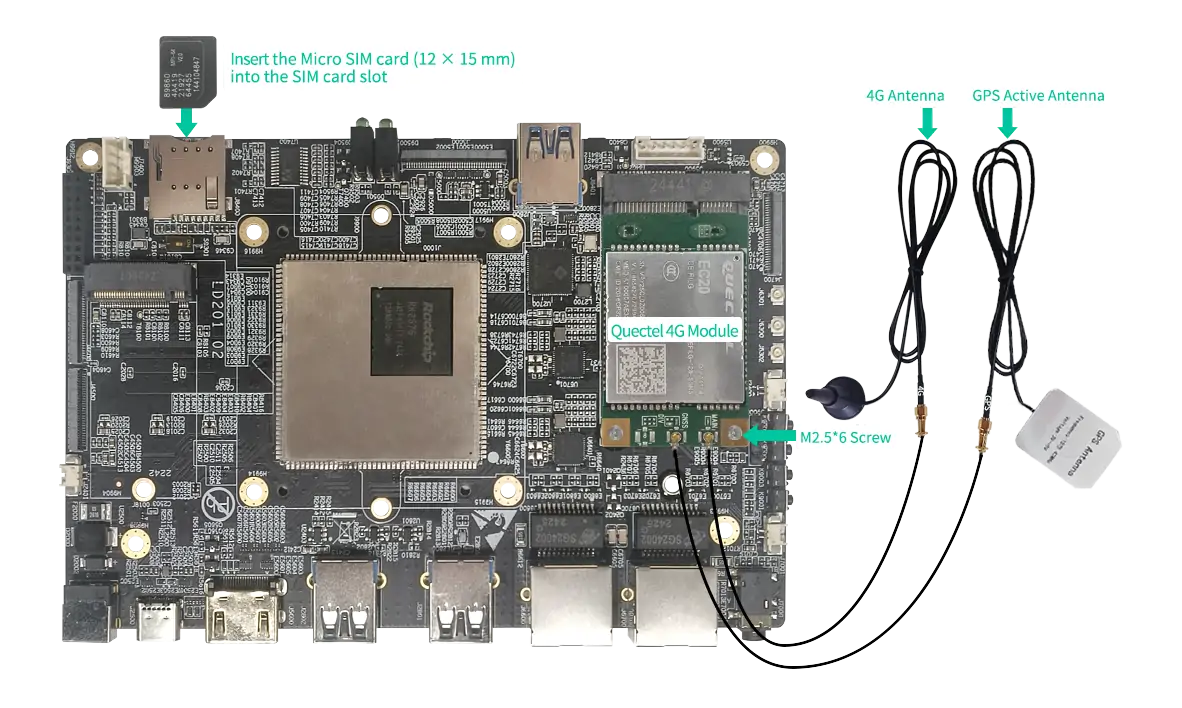

EC20 4G + GPS模组

2.1.2. PI3​

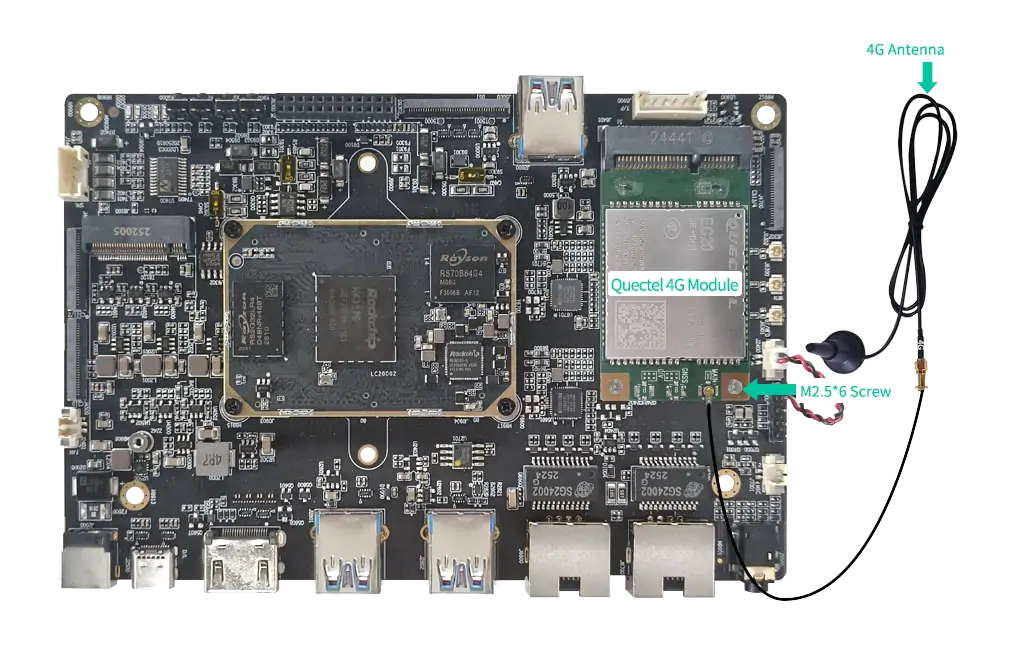

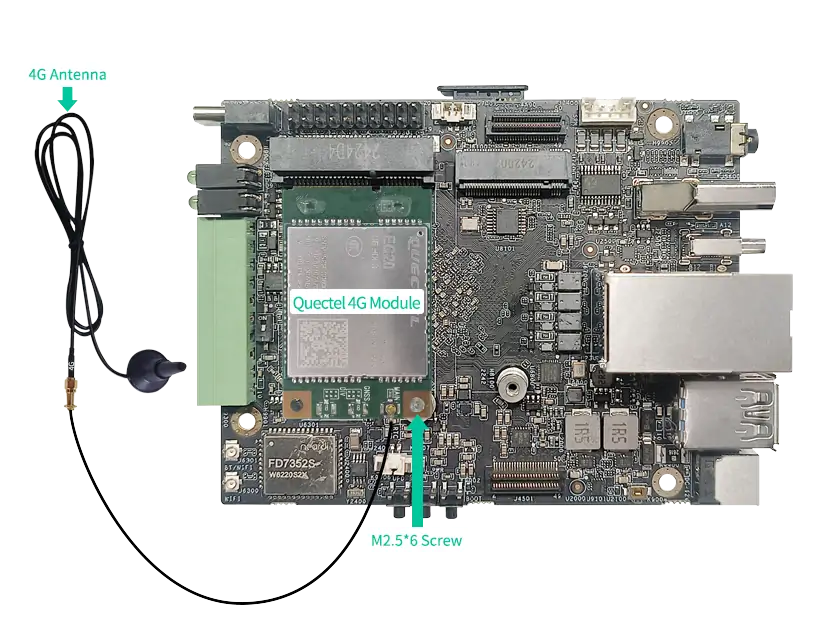

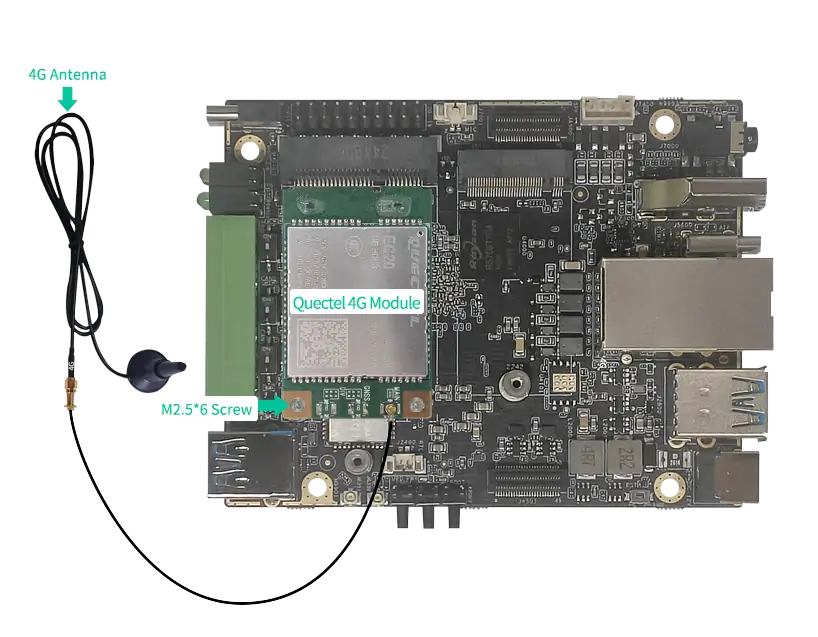

EC20 4G 模组

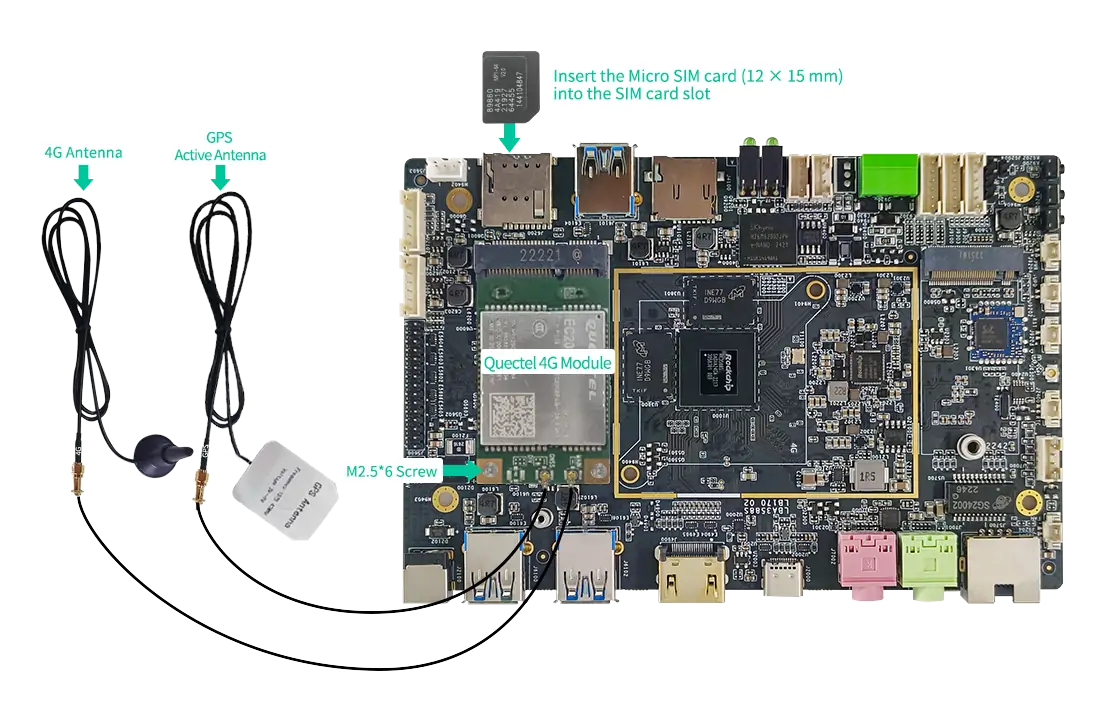

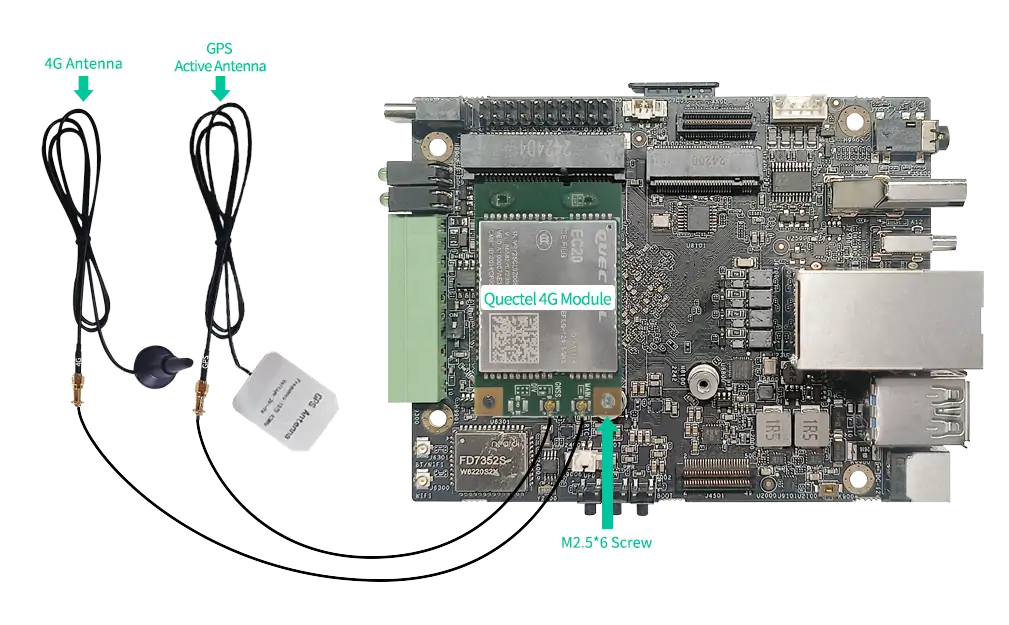

EC20 4G + GPS模组

2.1.3. LKB3576​

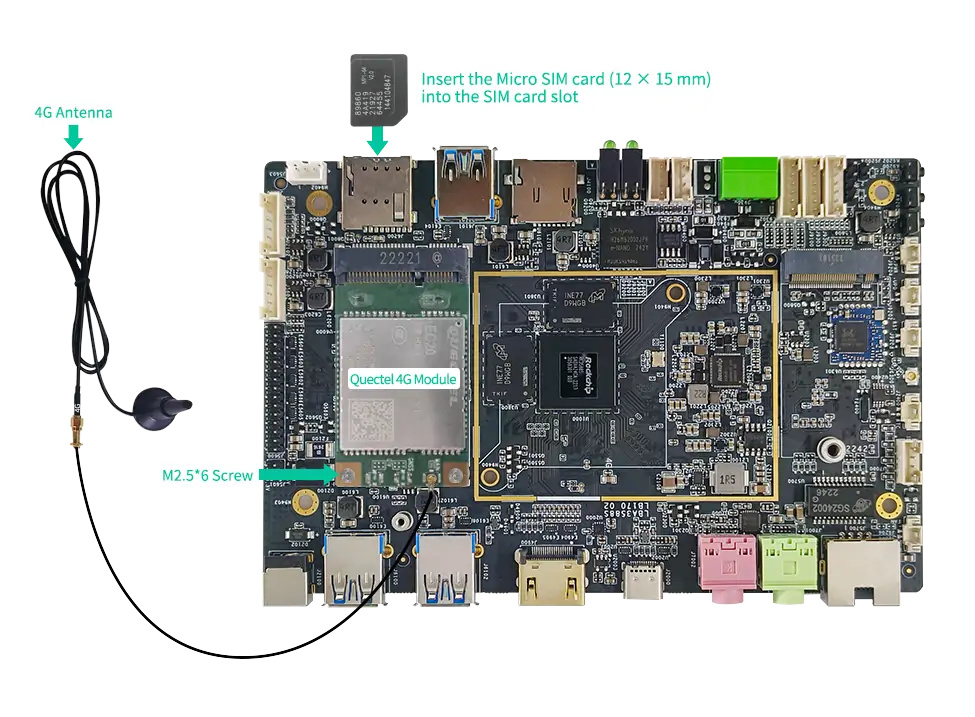

EC20 4G 模组

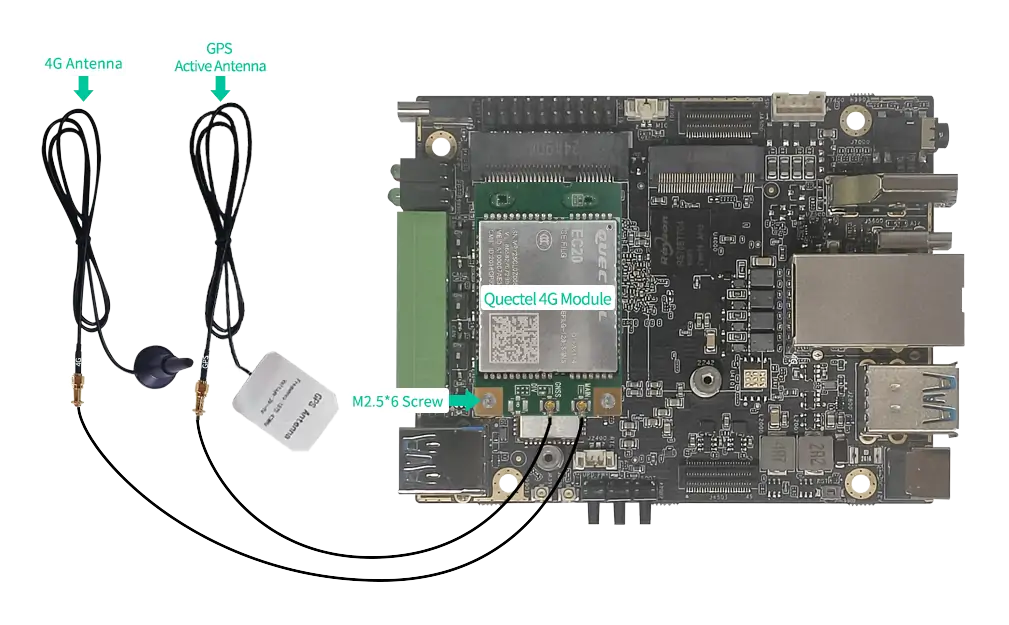

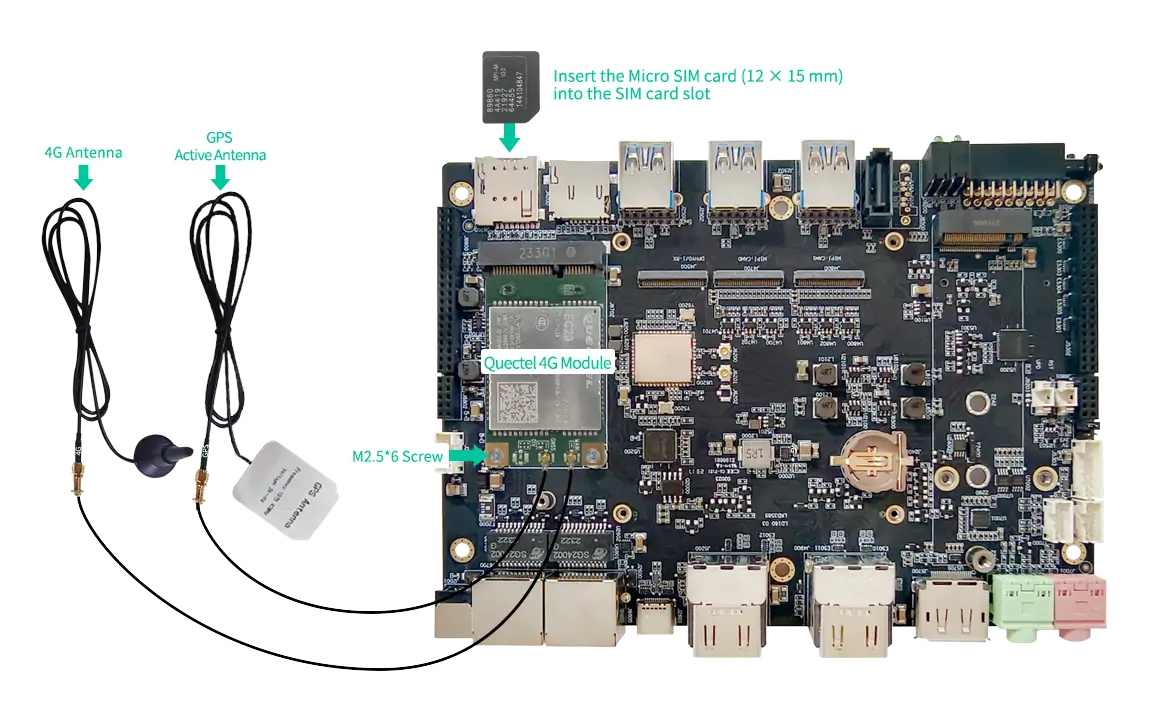

EC20 4G + GPS模组

2.2. RK3588系列​

2.2.1. LKD3588​

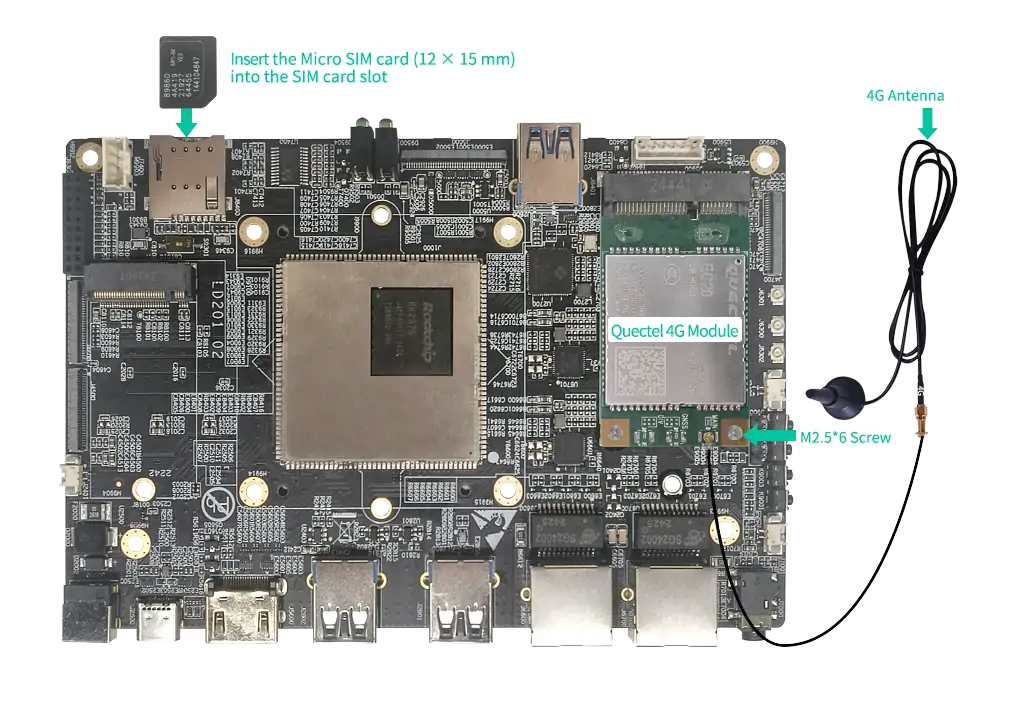

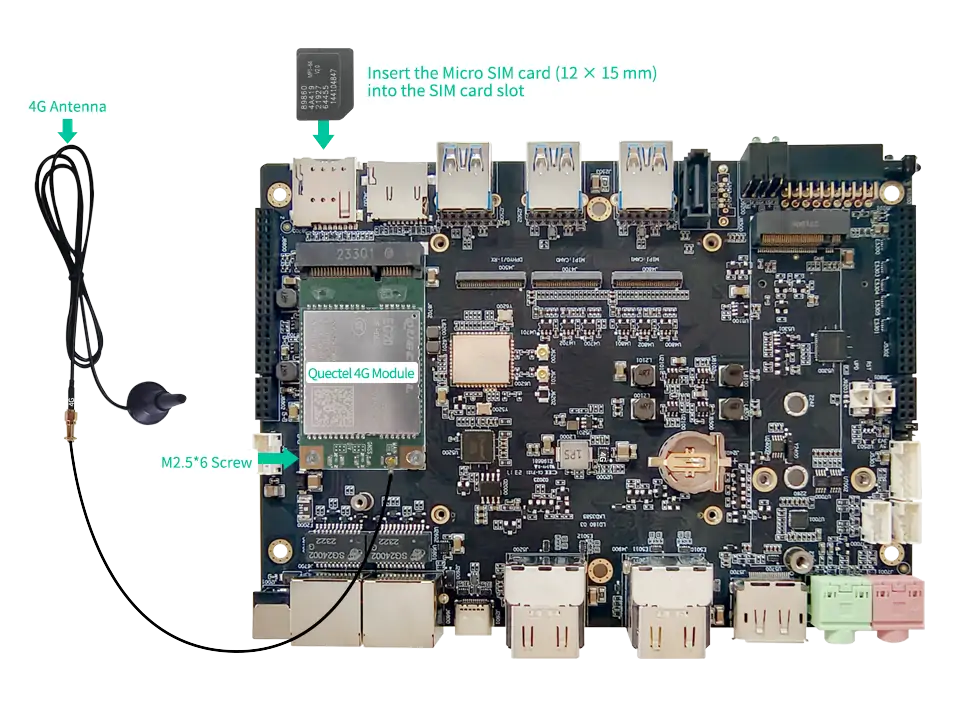

EC20 4G 模组

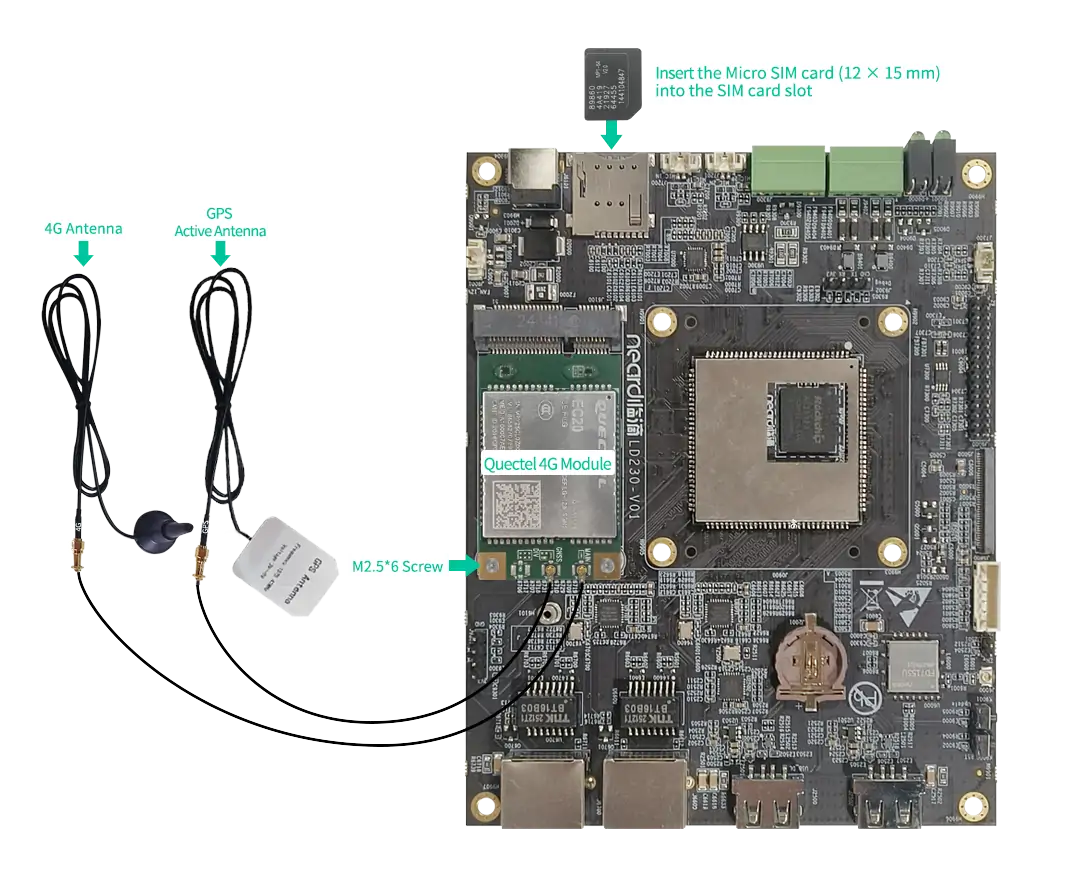

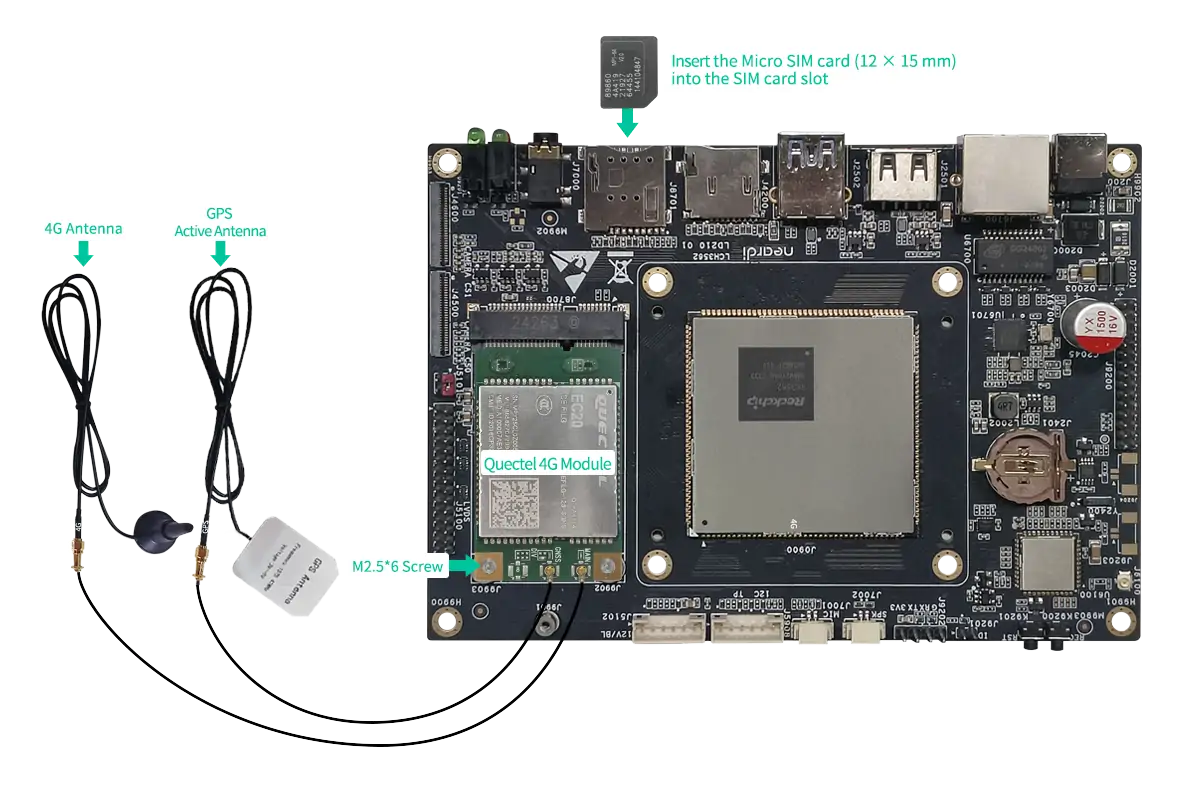

EC20 4G + GPS模组

2.2.2. LBA3588S​

EC20 4G 模组

EC20 4G + GPS模组

2.2.3. Neardi-PI4​

EC20 4G 模组

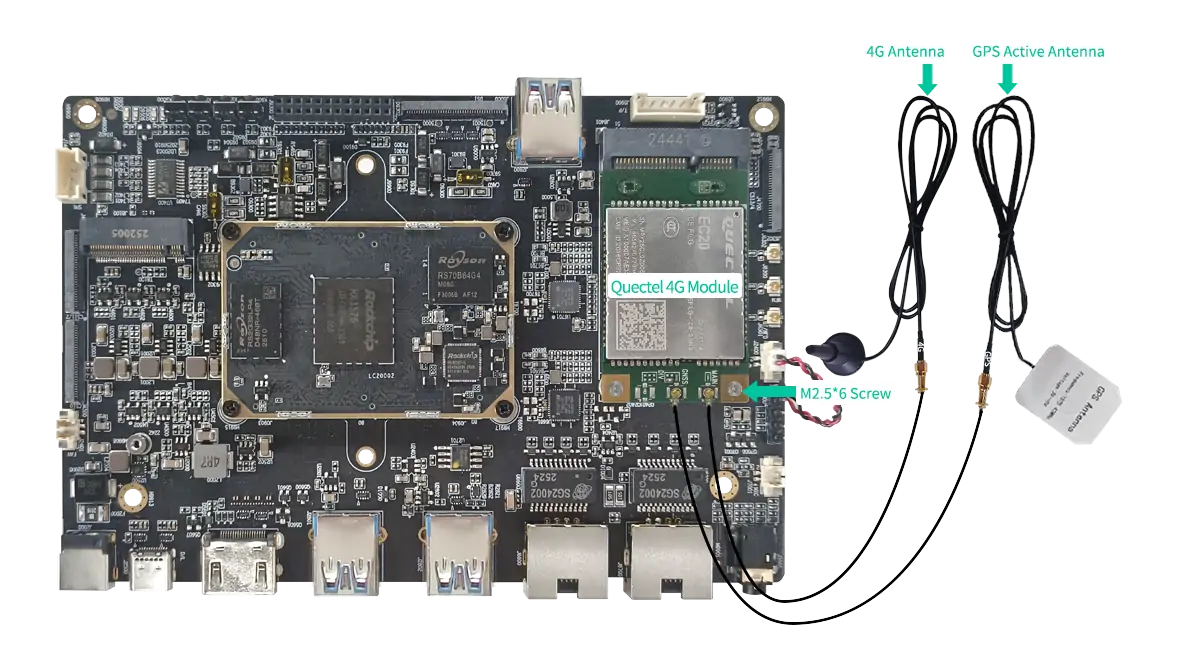

EC20 4G + GPS模组

2.3. RK3562系列​

2.3.1. LKD3562​

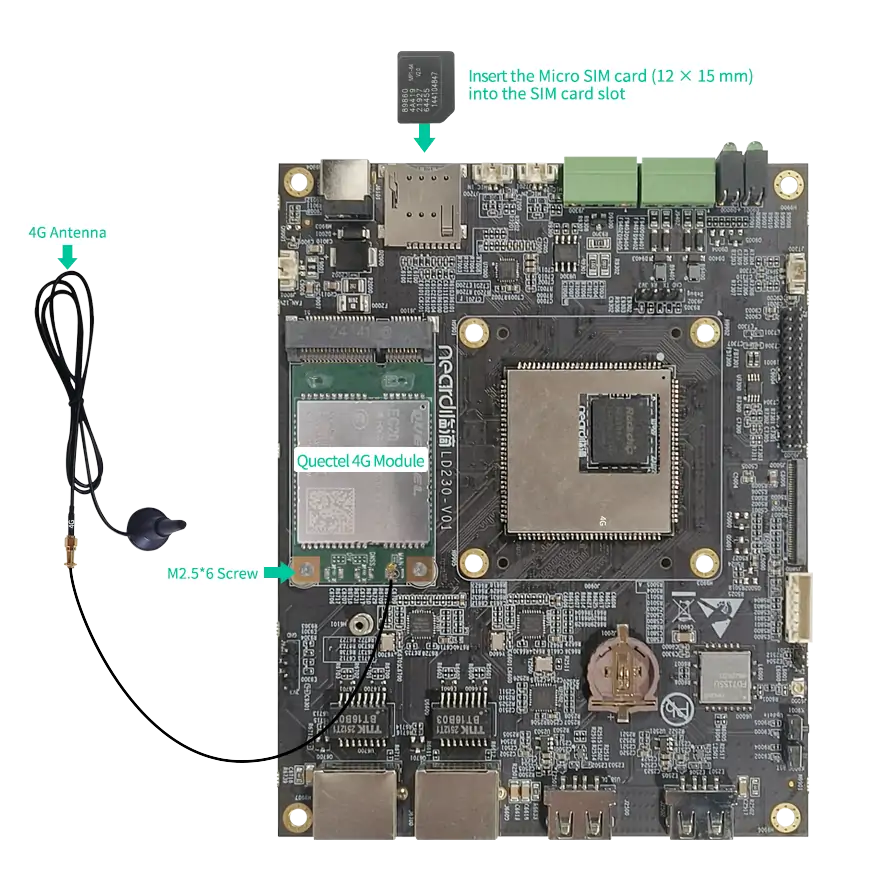

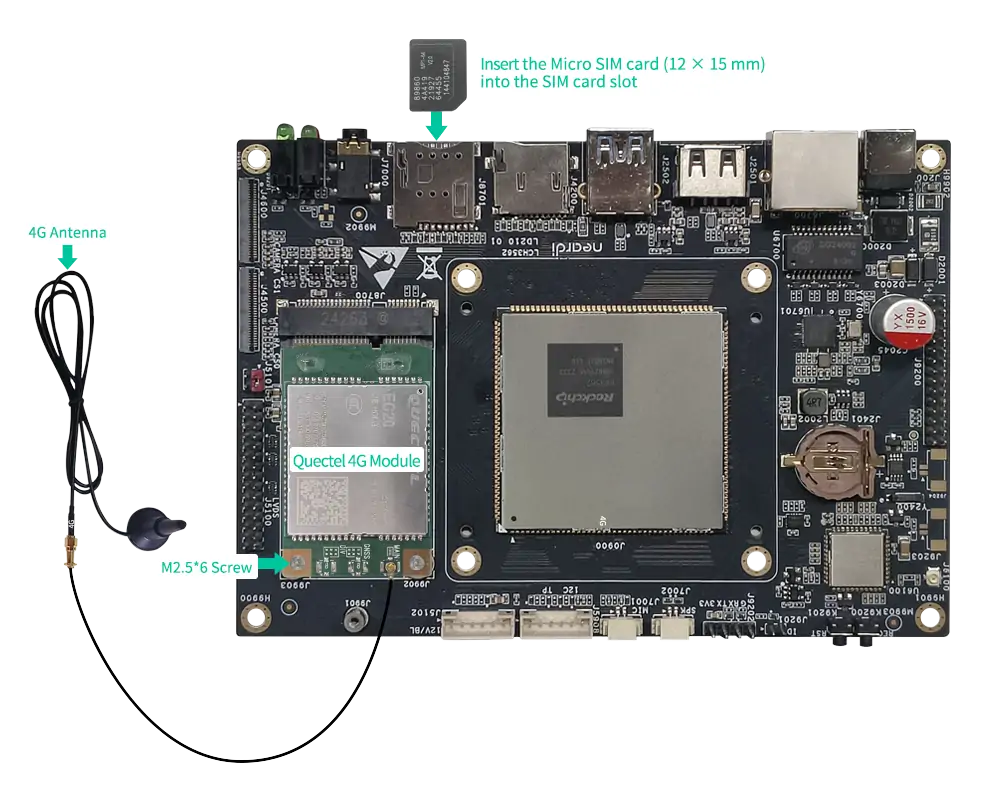

EC20 4G 模组

EC20 4G + GPS模组

2.3.2. LKB3562​

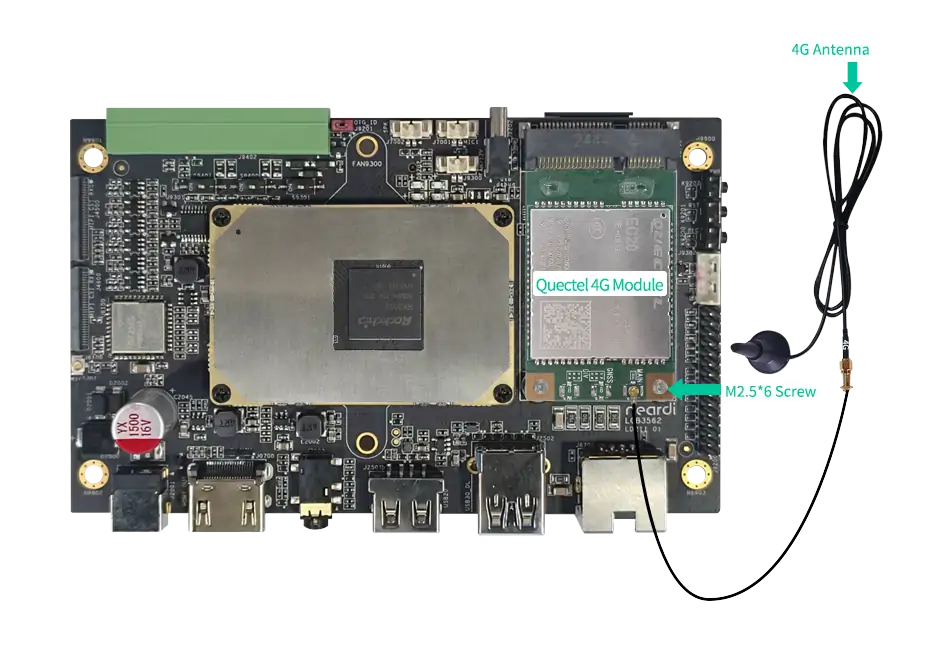

EC20 4G 模组

EC20 4G + GPS模组

2.4. RK3568系列​

2.4.1. LKD3568​

EC20 4G 模组

EC20 4G + GPS模组

2.4.2. LBA3568​

EC20 4G 模组

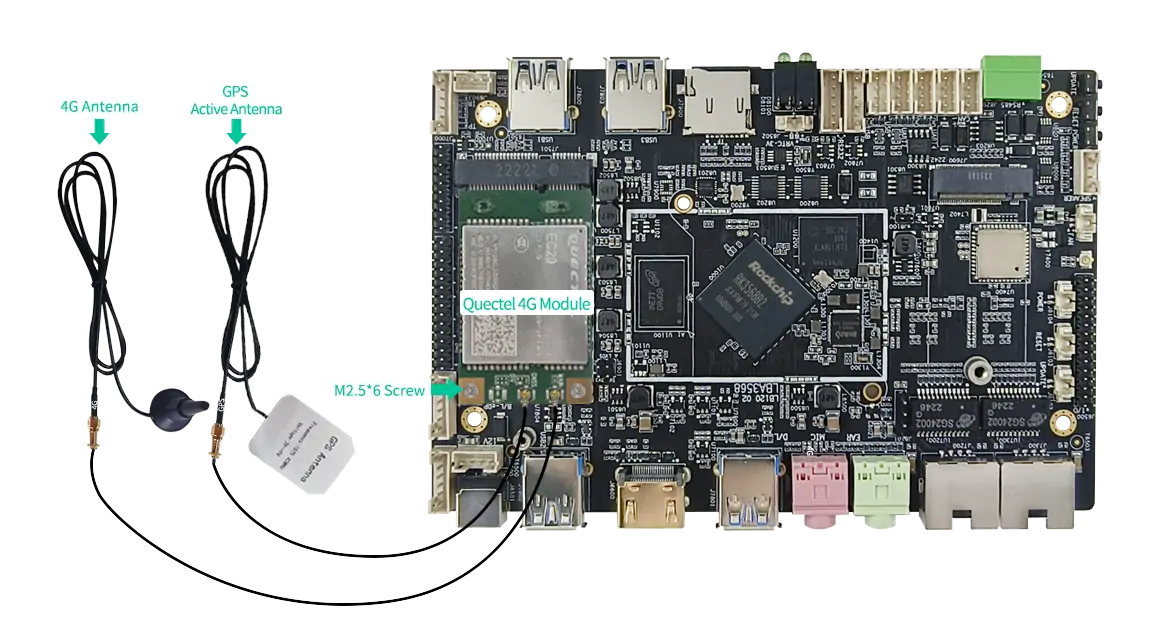

EC20 4G + GPS模组

2.5. RK3506系列​

2.5.1. LKD3506​

EC20 4G 模组

EC20 4G + GPS模组

3. 硬件识别​

使用lsusb命令，看到类似以下的输出，表示设备已经被正确识别：

Bus 001 Device 003: ID 2c7c:0125 Quectel Wireless Solutions Co., Ltd. EC25 LTE modem

EC25 为当前模组型号。

4. 使用 quectel-CM 进行拨号​

使用quectel-CM命令来拨号连接互联网：

$ sudo quectel-CM &

若拨号成功，ifconfig会显示wwan0接口被分配了IP地址：

# 通常为wwan0，也有可能是usb0
wwan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.220.175.69  netmask 255.255.255.0  broadcast 10.220.175.255
        inet6 fe80::60fa:c9b1:cd0c:e69b  prefixlen 64  scopeid 0x20<link>
        ether 46:a0:f1:6c:aa:fa  txqueuelen 1000  (Ethernet)
        RX packets 82  bytes 12644 (12.6 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 85  bytes 14918 (14.9 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

5. 网络接口​

成功拨号后，网络接口名称通常为wwan0，也有可能是usb0。使用以下命令检查连通性：

$ ping -I wwan0 bing.com

6. 特定AT指令​

EC20支持标准的AT指令集，详细请参考移远通信模组通��用指南的AT指令部分。

7. 网络共享​

请参考移远通信模组通用指南的网络共享部分，注意将网口名称替换为wwan0。

8. 常见问题​

请参考移远通信模组通用指南的FAQ部分。

8.1. EC20特有问题​

  • EC20模组无法识别：确认使用的是否为EC20或EC25系列模组
  • 固件版本兼容性：某些旧版本固件可能与新系统不兼容，建议升级到最新固件
