OS08A20 / OV16880 MIPI 摄像头使用指南

适用范围：本文档针对os08a20（800万像素）、ov16880（1600万像素）两款MIPI摄像头模块，详细说明在RV1126BP、RK3576、RK3588硬件平台上的接线、驱动验证、图像捕获等流程。

1. 模组介绍

在开始操作前，请务必确认一下基础信息，避免硬件损坏或功能异常：

摄像头型号	分辨率	接口类型	资料
os08a20	800万像素	30Pin 0.5mm 间距 FPC 插座	os08a20 资料
ov16880	1600万像素	30Pin 0.5mm 间距 FPC 插座	ov16880 资料

需要购买配件的话，可以从这里下单：点击购买。

2. 硬件连接

注意

• 摄像头FPC接口有严格正反方向，接反会短路烧坏模组，必须按下文"接线图"所示方向接入主板。
• 不可带电拔插摄像头，避免带电操作导致短路。

2.1. RV1126系列

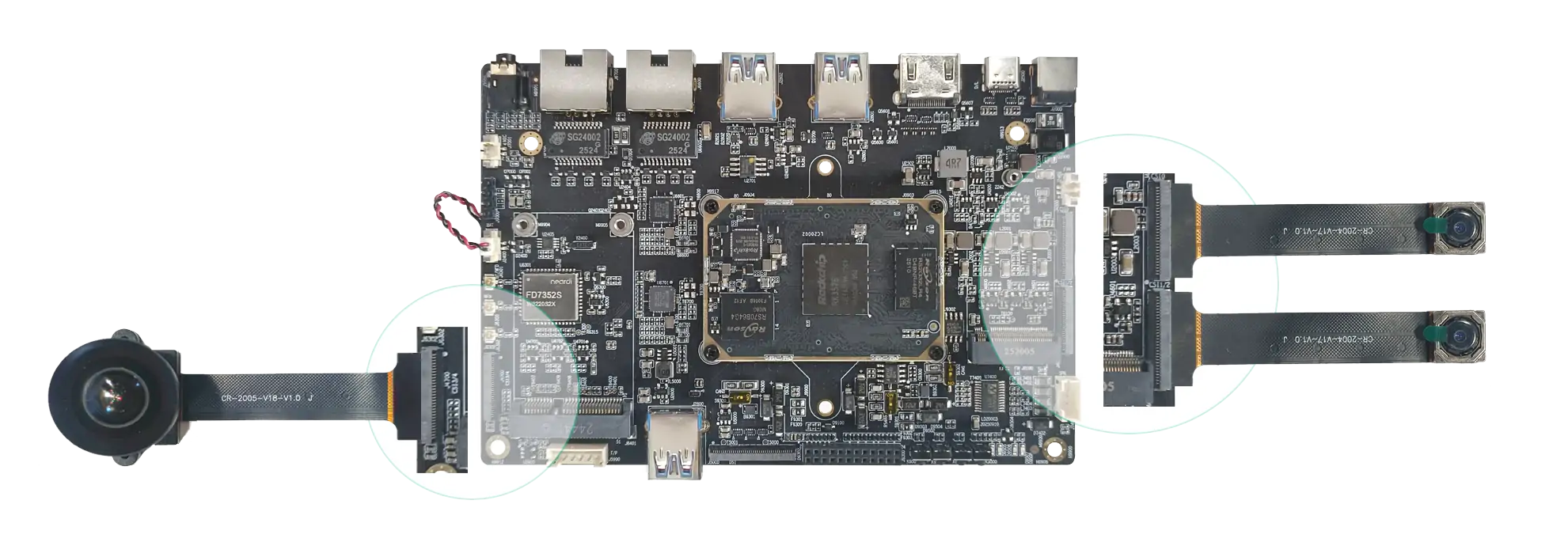

LKB1126BP

2.2. RK3576系列

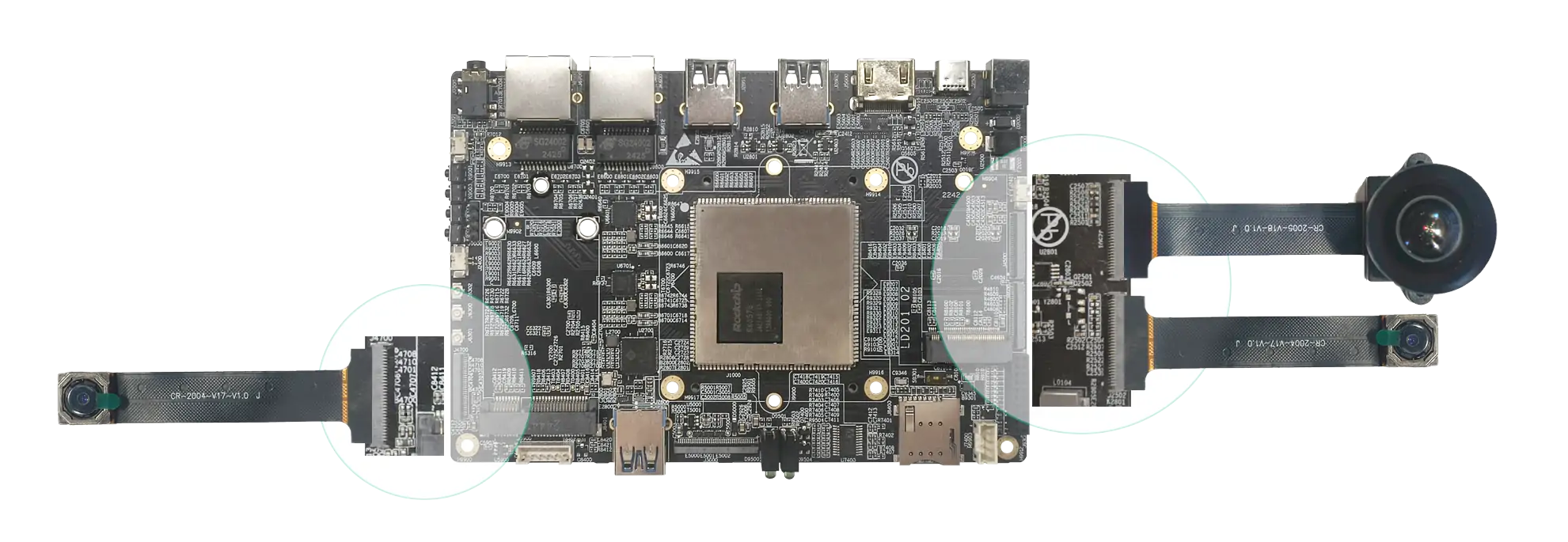

LKD3576

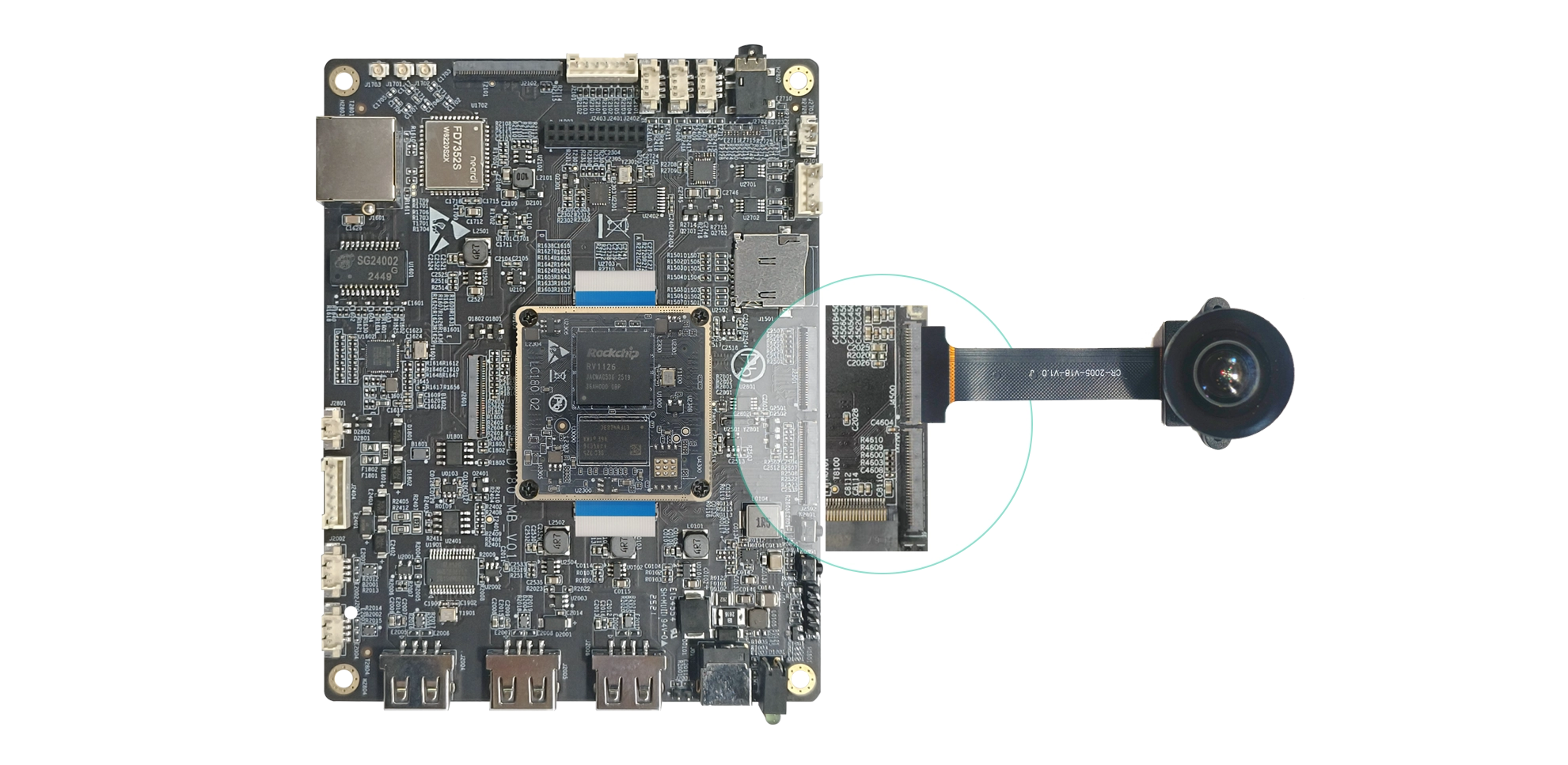

LKB3576

2.3. RK3588系列

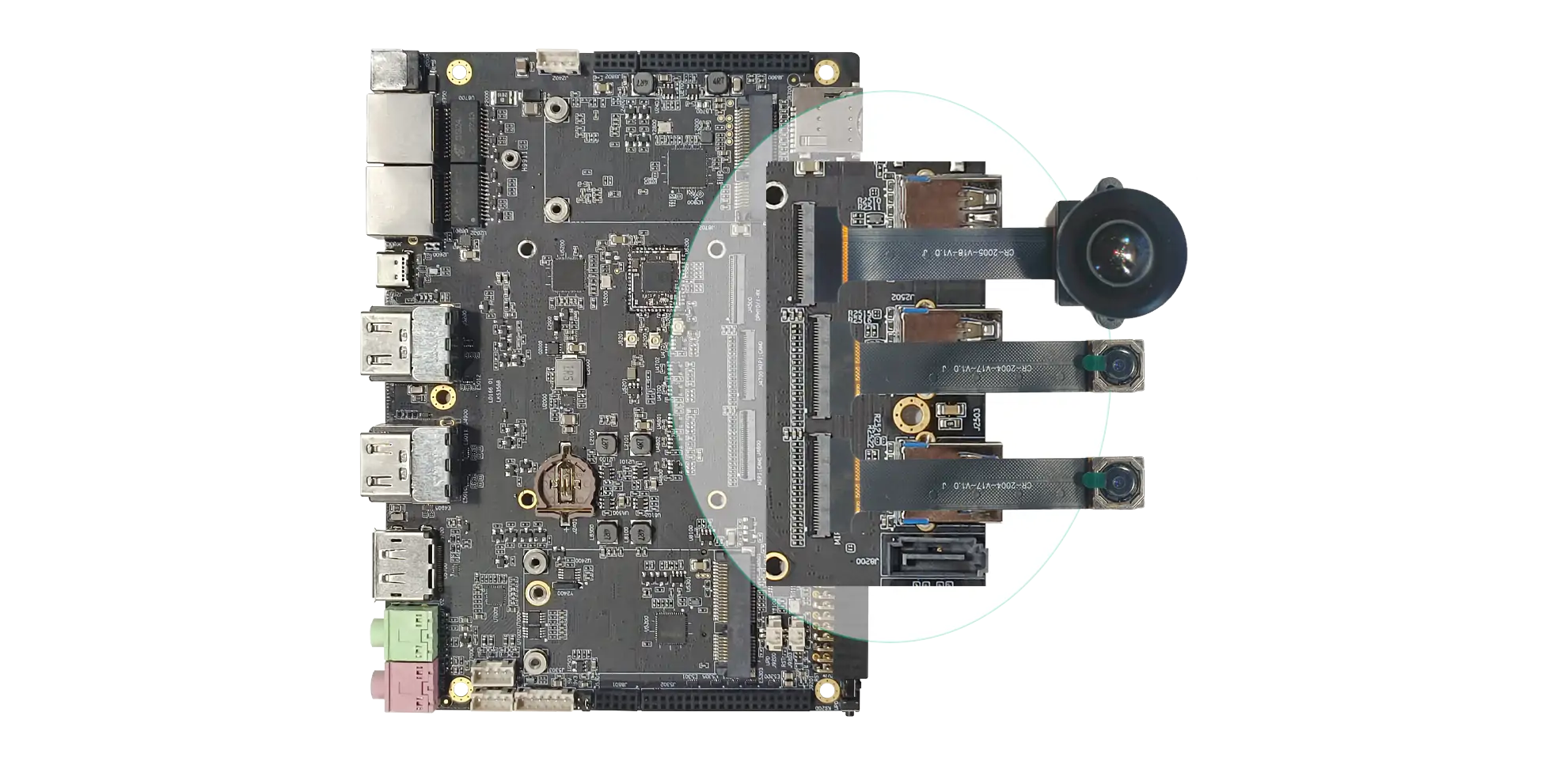

LKD3588

3. 使用GStreamer采集视频

这里以LKD3576接入os08a20和ov16880摄像头为例

使用v4l2-ctl --list-devices命令查看摄像头节点，如下所示：

neardi@LKD3588:~$ v4l2-ctl --list-devices

rkisp_mainpath (platform:rkisp-vir0):
        /dev/video33    # os08a20视频采集节点
        /dev/video34
        /dev/video35
        /dev/video36
        /dev/video37
        /dev/video38
        /dev/video41
        /dev/media3

rkisp_mainpath (platform:rkisp-vir1):
        /dev/video42    # ov16880视频采集节点
        /dev/video43
        /dev/video44
        /dev/video45
        /dev/video46
        /dev/video47
        /dev/video50
        /dev/media4

rkisp_mainpath (platform:rkisp-vir2):
        /dev/video51
        /dev/video52
        /dev/video53
        /dev/video54
        /dev/video55
        /dev/video56
        /dev/video59
        /dev/media5

找到mainpath下的第一个节点作为视频采集节点，分别是/dev/video33、/dev/video42和/dev/video51。

使用GStreamer打开videoX

gst-launch-1.0 v4l2src device=/dev/videoX ! \
	video/x-raw,format=NV12,width=1280,height=720, framerate=30/1 ! \
	fpsdisplaysink

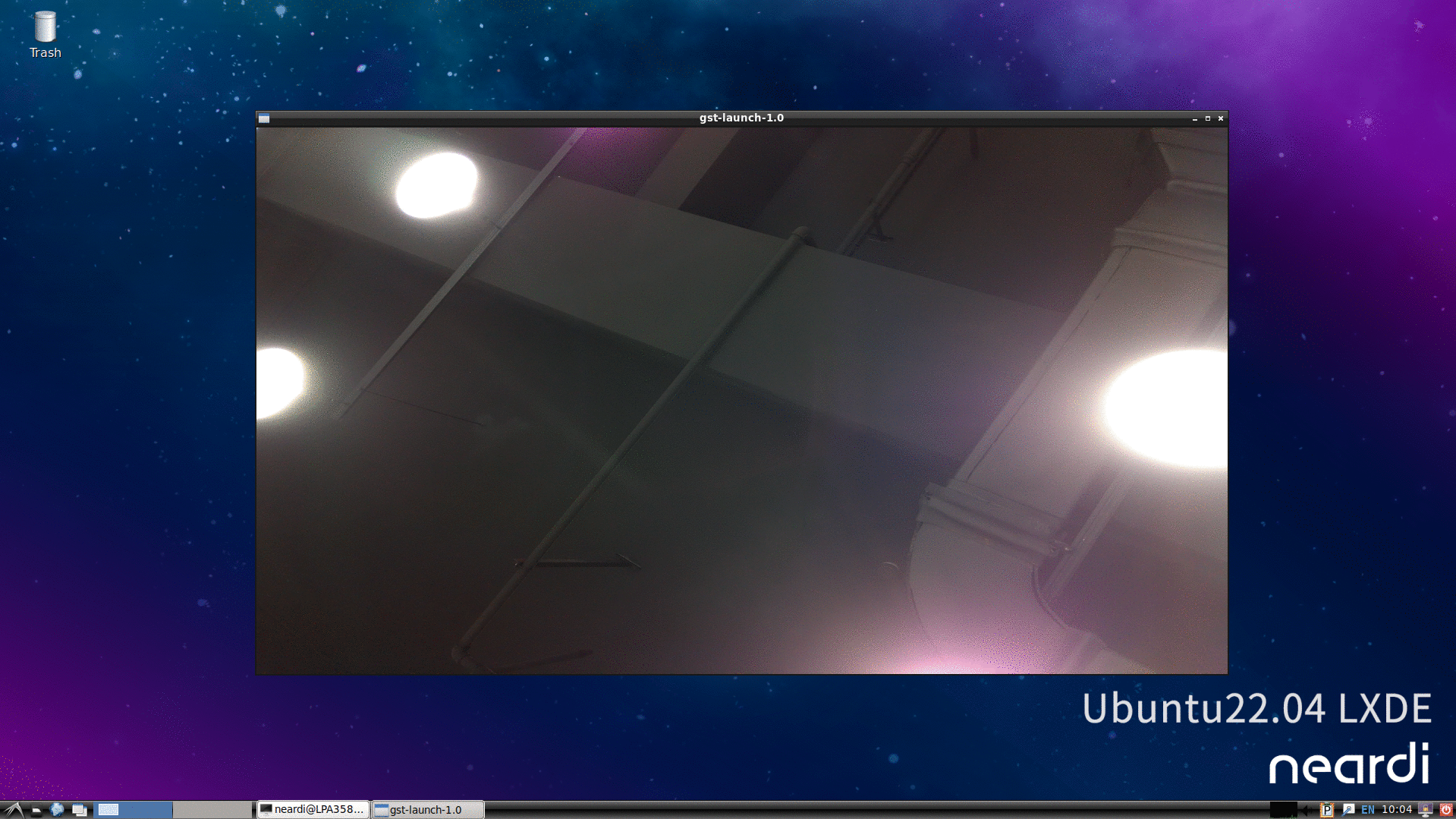

打开状态如图所示：

4. 使用v4l2-ctl工具抓图

4.1. 抓图

抓取输出的 1 帧 NV12 数据保存到/tmp/output.yuv，分辨率为 1920x1080。在保存数据前，先 丢弃前面 3 帧(即前面 3 帧虽然返回给 userspace，但不保存到文件)。

v4l2-ctl -d /dev/videoX  --set-fmt-video=width=1920,height=1080,pixelformat=NV12  --stream-mmap=3  --stream-skip=3  --stream-to=/tmp/output.yuv  --stream-count=1  --stream-poll

• -d，指定操作对象为/dev/videoX设备。
• –set-fmt-video，指定了宽高及pxielformat(用FourCC表示)。 NV12即用 FourCC 表示的 pixelformat。
• –stream-mmap，指定 buffer 的类型为 mmap，即由 kernel 分配的物理连续的或经过iommu 映射的buffer。
• –stream-skip，指定丢弃(不保存到文件)前 3 帧。
• –stream-to，指定帧数据保存的文件路径。
• –stream-count，指定抓取的帧数，不包括–stream-skip 丢弃的数量。
• –stream-poll，该选项指示 v4l2-ctl 采用异步 IO，即在 dqbuf 前先用 select 等等帧数据完成，从而保证 dqbuf 不阻塞。否则 dqbuf 将会阻塞直到有数据帧到来。

抓图正常返回结果：

<<<<

抓图异常返回结果：

could not open /camera.out for writing
		VIDIOC_STREAMON returned -1 (Operation not permitted)

• 检查FPC线是否接反。
• 检查FPC线是否松动。
• 检查摄像头是否接好。
• 更换FPC线或摄像头。

4.2 查看图像

4.2.1. 使用ffmpeg命令查看摄像头图像

• 使用ffmpeg命令查看摄像头图像，如下所示：

$ ffmpeg -pix_fmt nv12 -s 1920x1080 -i output.yuv result.jpg

格式要匹配，否则无法正常成像

可以使用ffmpeg -pix_fmts命令查看ffmpeg支持的格式

• 直接播放图像：

$ ffplay -f rawvideo -pix_fmt nv12 -s 1920x1080 ./output.yuv

4.2.2. 在Windows下查看摄像头图像

在Windows下查看摄像头图像，可以使用7yuv软件 http://datahammer.de/。

打开软件后，点击File->Open，选择output.yuv文件打开。设置Format为yvu420，Width为1920，Height为1080。此时，就可以看到摄像头图像了。

4.3. 查看节点支持的格式

不同节点支持的分辨率、像素格式不同，需先查询再配置：

v4l2-ctl -d /dev/videoX --list-formats-ext

正常输出示例：

ioctl: VIDIOC_ENUM_FMT
        Type: Video Capture Multiplanar

        [0]: 'UYVY' (UYVY 4:2:2)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [1]: 'NV16' (Y/UV 4:2:2)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [2]: 'NV61' (Y/VU 4:2:2)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [3]: 'NV21' (Y/VU 4:2:0)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [4]: 'NV12' (Y/UV 4:2:0)
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [5]: 'NM21' (Y/VU 4:2:0 (N-C))
                Size: Stepwise 32x32 - 4224x3136 with step 8/8
        [6]: 'NM12' (Y/UV 4:2:0 (N-C))
                Size: Stepwise 32x32 - 4224x3136 with step 8/8

记录参数：抓图等操作需使用上述支持的分辨率（如1920x1080）和像素格式（如NV12）。

5. 摄像头启动流程

5.1 驱动加载

摄像头正常工作依赖内核驱动正确加载，驱动加载是一个复杂的硬件初始化过程，这里大致列出以下10个步骤：

1. 提供时钟（MCLK）：驱动首先控制时钟控制器（Clock Controller）为传感器提供主时钟mclk（也称为xvclk）。

2. 电源上电（Power On）：驱动通过控制GPIO或电源管理芯片（PMIC）控制，依次为传感器模组的各个电源引脚上电：

   • avdd（模拟电压）
   • dovdd（数字IO电压）
   • dvdd（数字核心电压）

3. 复位：电源稳定后，驱动操作传感器的reset引脚，使其解除复位状态，进入正常工作状态。

4. I2C通信：SOC 通过 I2C 总线与传感器通信，读取其芯片 ID（例如0x36），以确认传感器正确连接并识别。

5. 关键延时：最后按 camera 时序要求，delay 8192 个 MCLK 的周期之后，上电完成，逻辑电路就绪。

当硬件上电时序完成且camera id被成功读取后，驱动probe函数成功返回。

6. 初始化寄存器：驱动会通过I2C总线配置传感器，设置图像输出尺寸、帧率、像素格式、增益、曝光等参数。
7. 配置MIPI CSI：驱动与MIPI CSI-2接收器协同工作，配置PHY时序、数据通道数、传感器速率等。
8. 注册V4L2子设备：驱动将自己注册为Linux内核中的一个v4l2_subdev设备（例如/dev/v4l-subdev1）。这标志这它成为Media Controller框架中的一个实体（Entity），可以被用户空间工具（如media-ctl）查询和配置。
9. 建立Media拓扑链路：系统或驱动会根据设备树（Device Tree）中的描述，在Media Controller框架中创建并启用传感器（Source）与MIPI CSI接收器（Sink）之间的数据流链路。
10. 生成video设备节点：ISP处理管道会生成最终视频设备节点（如/dev/video0），用户空间的应用程序（如GStreamer、V4L2工具）将通过这个节点来捕获处理好的图像数据。

5.2 驱动加载状态检查

5.2.1. 检查传感器驱动日志

系统启动后，首先通过以下命令验证驱动是否正常加载，这是后续操作的前提。

• 验证 os08a20 驱动：

  $root@LKD3576:~#$ dmesg | grep os08a20

  正常输出示例:

  [    4.383024] platform csi2-dcphy0: Fixed dependency cycle(s) with /i2c@2ac60000/os08a20@36
  [    4.635530] os08a20 3-0036-1: driver version: 00.01.00
  [    4.635582] os08a20 3-0036-1: Failed to get power-gpios, maybe no use
  [    4.635955] os08a20 3-0036-1: supply dovdd not found, using dummy regulator
  [    4.636037] os08a20 3-0036-1: supply dvdd not found, using dummy regulator
  [    4.636074] os08a20 3-0036-1: lane_num(4)  pixel_rate(480000000)
  [    4.636093] os08a20 3-0036-1: could not get default pinstate
  [    4.636101] os08a20 3-0036-1: could not get sleep pinstate
  [    4.650076] os08a20 3-0036-1: Detected OV530841 sensor
  [    4.776313] os08a20 3-0036-1: Consider updating driver os08a20 to match on endpoints
  [    4.776334] rockchip-csi2-dphy csi2-dcphy0: dphy0 matches m00_b_os08a20 3-0036-1:bus type 5

• 验证 ov16880 驱动：

  root@LKD3576:~# dmesg | grep ov16880

  正常输出示例：

  [    4.384124] platform csi2-dphy3: Fixed dependency cycle(s) with /i2c@2ac70000/ov16880@36
  [    4.721493] ov16880 4-0036: driver version: 00.01.01
  [    4.721507] ov16880 4-0036:  Get hdr mode failed! no hdr default
  [    4.721529] ov16880 4-0036: Failed to get power-gpios, maybe no use
  [    4.721671] ov16880 4-0036: supply dovdd not found, using dummy regulator
  [    4.721728] ov16880 4-0036: supply dvdd not found, using dummy regulator
  [    4.721759] ov16880 4-0036: could not get default pinstate
  [    4.721766] ov16880 4-0036: could not get sleep pinstate
  [    4.732240] ov16880 4-0036: Detected OV016880 sensor
  [    4.777401] ov16880 4-0036: Consider updating driver ov16880 to match on endpoints
  [    4.777418] rockchip-csi2-dphy csi2-dphy3: dphy3 matches m02_b_ov16880 4-0036:bus type 5

📝 注意：如果没有任何输出或提示Unexpected sensor id(000000), ret(-5)，则代表驱动加载失败，通过以下步骤进一步确定原因。

5.2.2. 硬件连接验证

传感器通过I2C总线与主板通信，若I2C总线上无设备，需检查接线或硬件：

• 扫描I2C总线

  执行以下命令，查看i2cX总线下的从设备地址：

  neardi@LKD3576:~$ sudo i2cdetect -y X

  输出结果如下：

  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
  00:                         -- -- -- -- -- -- -- --
  10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
  20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
  30: -- -- -- -- -- -- UU -- -- -- -- -- -- -- -- --  # 关键：0x36地址有设备
  40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
  50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
  60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
  70: -- -- -- -- -- -- -- --

  异常处理：若无"UU"，需重新检查 FPC 接线是否接反、松动，或更换摄像头模块测试。

• 内核驱动编译验证

  通过以下命令检查内核是否编译对应驱动：

  neardi@LKD3576:~$ zcat /proc/config.gz | grep -i "os08a20\|ov16880"

  正常输出：

  CONFIG_VIDEO_OS08A20=y
  CONFIG_VIDEO_OV16880=y

6. Media拓扑结构查看

Linux 系统通过 "Media Controller 框架" 管理摄像头数据流（传感器→MIPI→ISP），查看拓扑结果可确认数据链路是否通畅。

关键信息解释

• Entity:每个功能模块（如传感器、MIPI 接收器、ISP）在系统中的标识；
• Pads:实体的输入/输出接口（pad0通常为输入，pad1/pad11等为输出）；
• Links:连接两个pads的数据链路，<-为输入，->为输出。[ENABLED]表示链路已激活，[DISABLED]表示未激活。
• Format:当前通道的图像参数（分辨率、像素格式，如3840x2160、SBGGR10）。

6.1. 查看拓扑结构

执行以下命令，打印指定media设备的拓扑图：

neardi@LKD3576:~$ media-ctl -p -d /dev/media0
neardi@LKD3576:~$ media-ctl -p -d /dev/media3

** os08a20 正常拓扑示例 **

media0：负责摄像头前端采集链路

neardi@LKD3576:~$ media-ctl -p -d /dev/media0
Media controller API version 6.1.118

Media device information
------------------------
driver          rkcif
model           rkcif-mipi-lvds
serial
bus info        platform:rkcif-mipi-lvds
hw revision     0x0
driver version  6.1.118

Device topology
# 4.RKCIF模块对接CSI控制器，输出原始数据
- entity 41: rkcif_tools_id2 (1 pad, 11 links)
             type Node subtype V4L flags 0
             device node name /dev/video10
        pad0: Sink
                <- "rockchip-mipi-csi2":1 []
                <- "rockchip-mipi-csi2":2 []
                <- "rockchip-mipi-csi2":3 []
                <- "rockchip-mipi-csi2":4 []
                <- "rockchip-mipi-csi2":5 []
                <- "rockchip-mipi-csi2":6 []
                <- "rockchip-mipi-csi2":7 []
                <- "rockchip-mipi-csi2":8 []
                <- "rockchip-mipi-csi2":9 []
                <- "rockchip-mipi-csi2":10 []
                <- "rockchip-mipi-csi2":11 [ENABLED]

# 3.MIPI-CSI2控制器（协议层，解析MIPI数据）
- entity 45: rockchip-mipi-csi2 (12 pads, 122 links)
             type V4L2 subdev subtype Unknown flags 0
             device node name /dev/v4l-subdev1
        pad0: Sink
                [fmt:SBGGR10_1X10/3840x2160 field:none
                 crop.bounds:(0,0)/3840x2160
                 crop:(0,0)/3840x2160]
                <- "rockchip-csi2-dphy0":1 [ENABLED]
        pad11: Source
                -> "stream_cif_mipi_id0":0 []
                -> "stream_cif_mipi_id1":0 []
                -> "stream_cif_mipi_id2":0 []
                -> "stream_cif_mipi_id3":0 []
                -> "rkcif_scale_ch0":0 []
                -> "rkcif_scale_ch1":0 []
                -> "rkcif_scale_ch2":0 []
                -> "rkcif_scale_ch3":0 []
                -> "rkcif_tools_id0":0 []
                -> "rkcif_tools_id1":0 []
                -> "rkcif_tools_id2":0 [ENABLED]

# 2.MIPI-DPHY物理层（负责接收传感器的MIPI信号）
- entity 58: rockchip-csi2-dphy0 (2 pads, 2 links)
             type V4L2 subdev subtype Unknown flags 0
             device node name /dev/v4l-subdev2
        pad0: Sink
                [fmt:SBGGR10_1X10/3840x2160@10000/300000 field:none]
                <- "m00_b_os08a20 3-0036-1":0 [ENABLED]
        pad1: Source
                -> "rockchip-mipi-csi2":0 [ENABLED]

# 1.os08a20 摄像头传感器（图像采集源头）
- entity 63: m00_b_os08a20 3-0036-1 (1 pad, 1 link)
             type V4L2 subdev subtype Sensor flags 0
             device node name /dev/v4l-subdev3
        pad0: Source
                [fmt:SBGGR10_1X10/3840x2160@10000/300000 field:none]
                -> "rockchip-csi2-dphy0":0 [ENABLED]

media3：负责图像后端处理链路

neardi@LKD3576:~$ media-ctl -p -d /dev/media3
Media controller API version 6.1.118

Media device information
------------------------
driver          rkisp-vir0
model           rkisp0
serial
bus info        platform:rkisp-vir0
hw revision     0x0
driver version  6.1.118

Device topology
# 6.RKISP：负责降噪、自动对焦等图像处理
- entity 1: rkisp-isp-subdev (4 pads, 10 links)
            type V4L2 subdev subtype Unknown flags 0
            device node name /dev/v4l-subdev4
        pad0: Sink
                [fmt:SBGGR10_1X10/3840x2160 field:none
                 crop.bounds:(0,0)/3840x2160
                 crop:(0,0)/3840x2160]
                <- "rkisp_rawrd0_m":0 []
                <- "rkisp_rawrd2_s":0 [ENABLED]
                <- "rkcif-mipi-lvds":0 [ENABLED]
        pad1: Sink
                <- "rkisp-input-params":0 [ENABLED]
        pad2: Source
                [fmt:YUYV8_2X8/3840x2160 field:none colorspace:smpte170m quantization:full-range
                 crop.bounds:(0,0)/3840x2160
                 crop:(0,0)/3840x2160]
                -> "rkisp_mainpath":0 [ENABLED]
                -> "rkisp_selfpath":0 [ENABLED]
                -> "rkisp_ldcpath":0 []
                -> "rkisp_iqtool":0 [ENABLED]
        pad3: Source
                -> "rkisp-statistics":0 [ENABLED]
                -> "rkisp-pdaf":0 [ENABLED]

# 7.ISP的主输出节点，提供处理后的图像数据供应用程序使用
- entity 6: rkisp_mainpath (1 pad, 1 link)
            type Node subtype V4L flags 0
            device node name /dev/video33
        pad0: Sink
                <- "rkisp-isp-subdev":2 [ENABLED]

# 5.CIF 模块的输出端，接收 media0 传来的原始图像
- entity 60: rkcif-mipi-lvds (1 pad, 1 link)
             type V4L2 subdev subtype Unknown flags 0
             device node name /dev/v4l-subdev5
        pad0: Source
                [fmt:SBGGR10_1X10/3840x2160@10000/300000 field:none]
                -> "rkisp-isp-subdev":0 [ENABLED]

可以看到os08a20的rkisp_mainpath拓扑路线为：

当摄像头被识别后，我们就可以通过节点进行抓取视频流以及抓图

7. 常见问题排查

7.1. 图像异常（绿屏、花屏、全黑）

需进行以下步骤检查

1. 检查3A服务：图像信号处理（ISP）需要3A算法服务才能输出正常图像。

neardi@LKD3576:~$ ps -aux | grep rkaiq_3A_server
neardi   3884  0.0  0.0   9104  2028 pts/0    S+   10:32   0:00 grep --color=auto rkaip_3A_server

2. 若进程不存在，请手动启动它：

/usr/bin/rkaiq_3A_server &

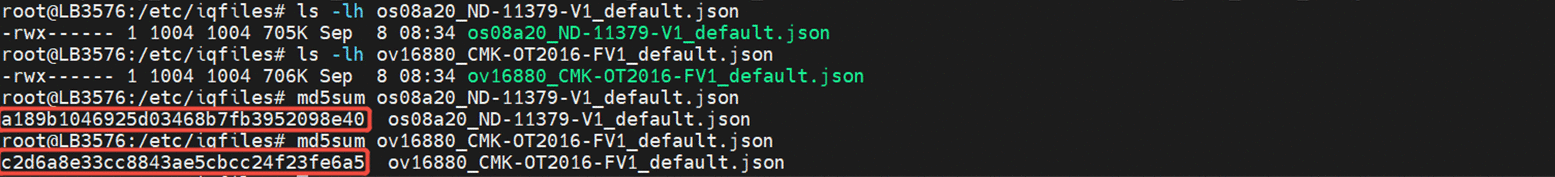

如果启动失败：请检查/etc/iqfiles/目录下是否存在对应传感器型号的.xmlIQ调优文件，此文件用于ISP的3A效果校正；也可联系我们公司的技术人员进行处理；
