3. 整机说明

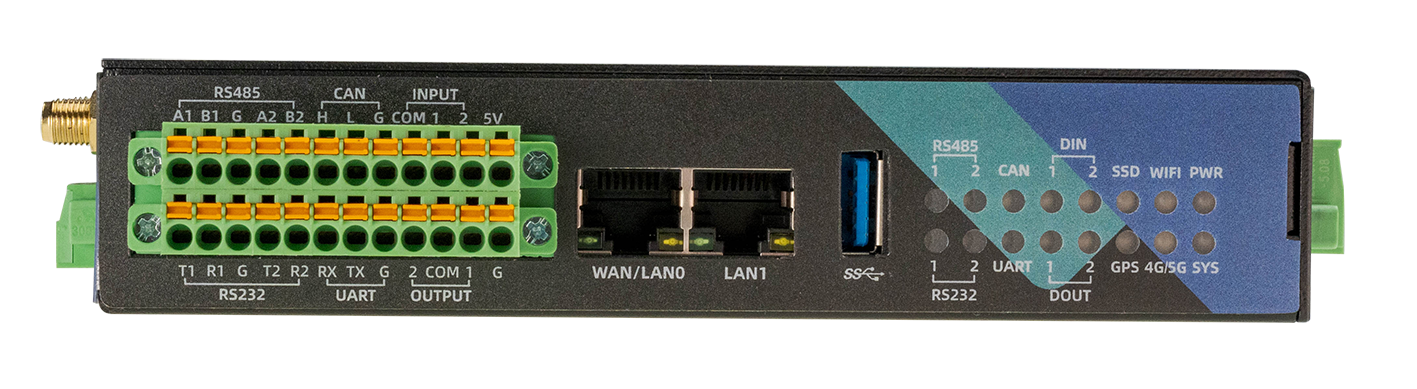

3.1. 实物图
3.2. 网络接口及拓扑图
以太网接口速率均为10/100/1000Mbps自适应，MTU最高达8K字节
| 以太网接口 | 功能描述 |
|---|---|
| WAN/LAN0 | 默认登录IP: 192.168.1.100 |
| LAN1 | DHCP自适应 |

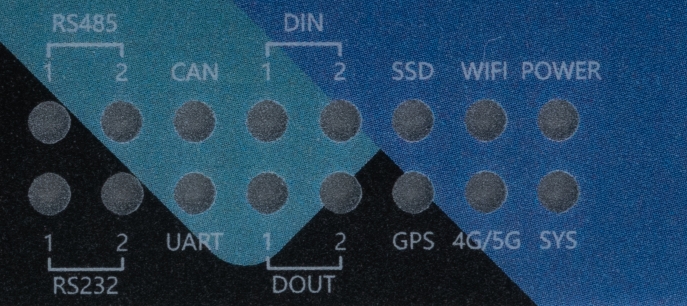

3.3. 外部IO及指示灯
| 指示灯 | 功能描述 |
|---|---|
| RS485 | 1: RS485_1收发指示灯 2: RS485_2收发指示灯 |
| RS232 | 1: RS232_1收发指示灯 2: RS232_2收发指示灯 |
| DIN | 1: INPUT1 指示灯 2: INPUT2 指示灯 |
| DOUT | 1: OUTPUT1 指示灯 2: OUTPUT2 指示灯 |
| CAN | 收发指示灯 |
| UART | 收发指示灯 |
| SSD | 状态指示灯 |
| GPS | 信号指示灯 |
| WIFI | 信号指示灯 |
| 4G/5G | 信号指示灯 |
| POWER | 电源指示灯 |
| SYS | 状态指示灯，绿色:正常进入启动系统 |
3.4. 按键及复位
| 复位键 | 操作 | 功能 |
|---|---|---|
| 短按（小于5秒） | 设备将重启 | |
| 按住5秒左右，SYS指示灯黄色慢速闪烁（1Hz） | 设备将恢复缺省Web登录密码 | |
| 按住10秒左右，SYS指示灯黄色快速闪烁（8Hz） | 设备将恢复出厂设置并重启 | |
| 按住15秒左右，SYS指示灯恢复到绿色常亮 | 设备不执行任何恢复操作 |
