1. 接口定义
1.1. 整机接口定义
AIO-3568J 提供了丰富的接口，主要包括：
-
电源接口
-
1 x USB3.0（host/device）
-
1 x USB3.0（host）
-
4 x USB2.0（接口×2,座子×2）
-
HDMI
-
MIPI 屏幕接口
-
EDP 屏接口
-
TP 触摸接口
-
以太网
-
WIFI 天线
-
蓝牙天线
-
MIC 接口
-
音频输入 (linein)
-
3.5mm 耳机接口
-
12V 电源接口
-
IR 接口
-
TF 卡槽
-
SIM 卡槽
-
SATA 接口
-
喇叭接口
-
Power 按键
-
Reset 按键
-
Recovery 按键
-
调试串口
-
工业级串口 (RS485, RS232, TTL)
-
MIPI 摄像头接口
-
MINI-PCIE(可选M2 NGFF 5G座子)
-
M.2 PCIE 3.0接口
-
CAN/CANFD

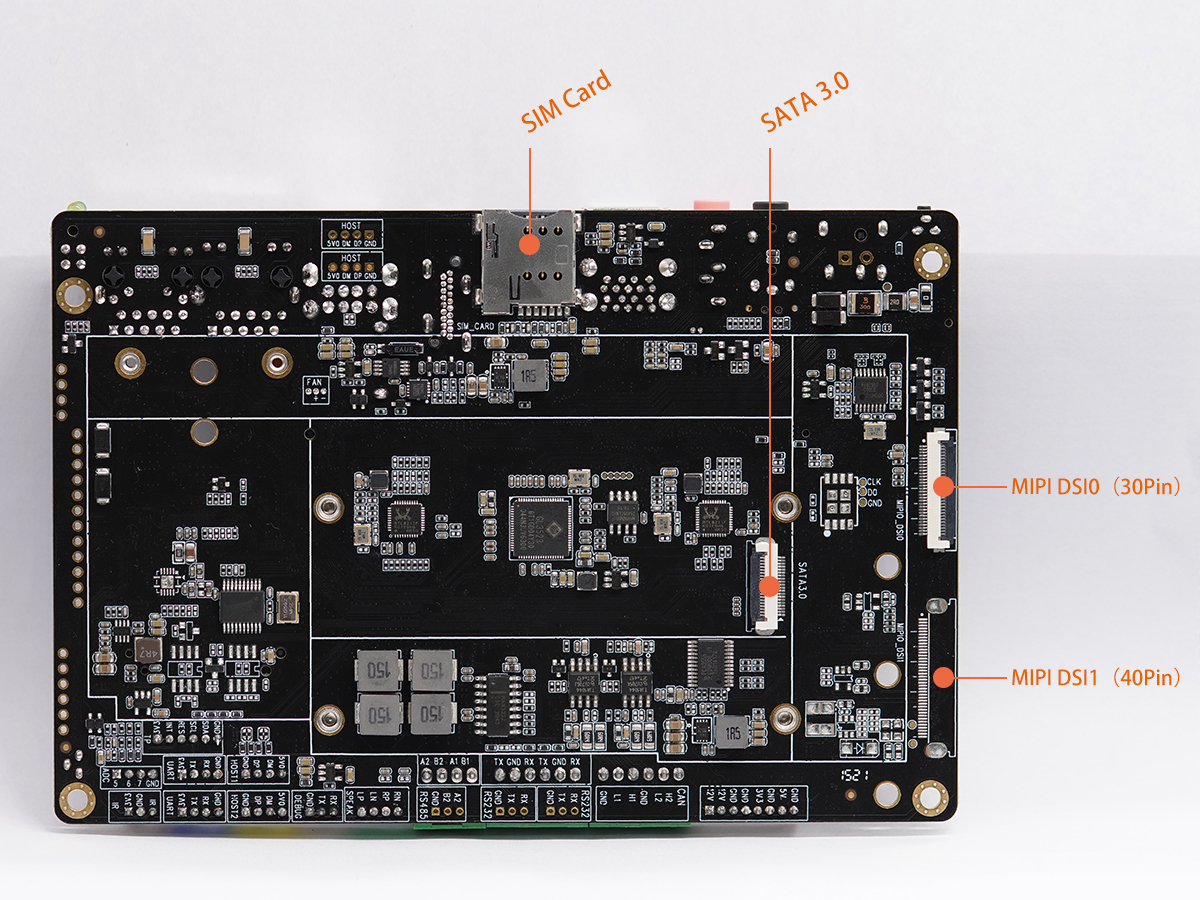

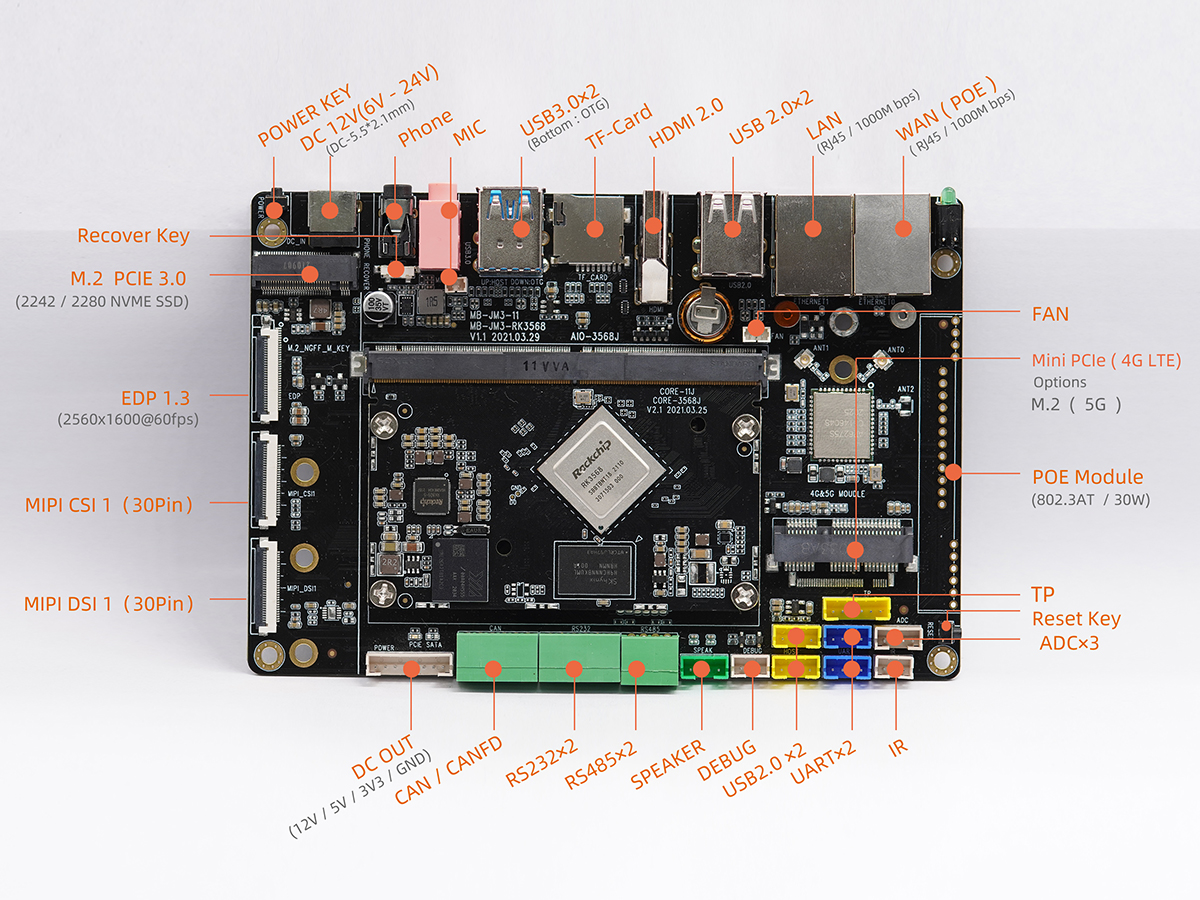

具体如下图：
