接口定义

整机接口定义

AIO-1684JD4 提供了丰富的接口，主要包括：

• 12V 电源接口

• 2 x USB 3.0

• 2 x USB 2.0

• 2 x 千兆以太网

• WIFI 天线

• HDMI 1.4

• TF 卡槽

• SIM 卡槽

• 风扇接口

• Power 按键

• Reset 按键

• 调试串口

• 工业级串口 (RS485, RS232, TTL)

• Mini PCIe 接口（4G LTE）

• M.2 接口（5G Module）

• M.2 SATA 接口（SATA3.0 SSD）

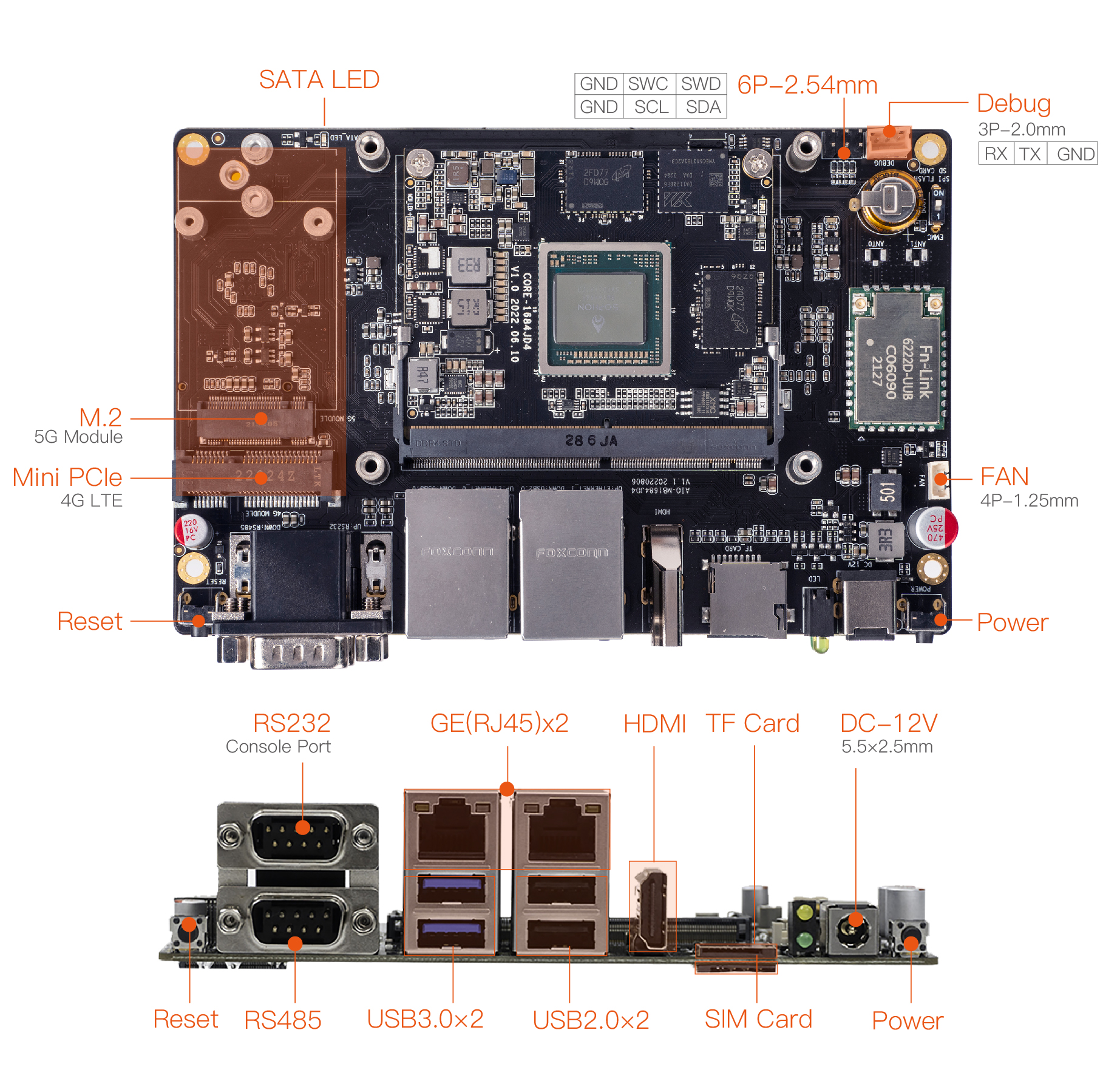

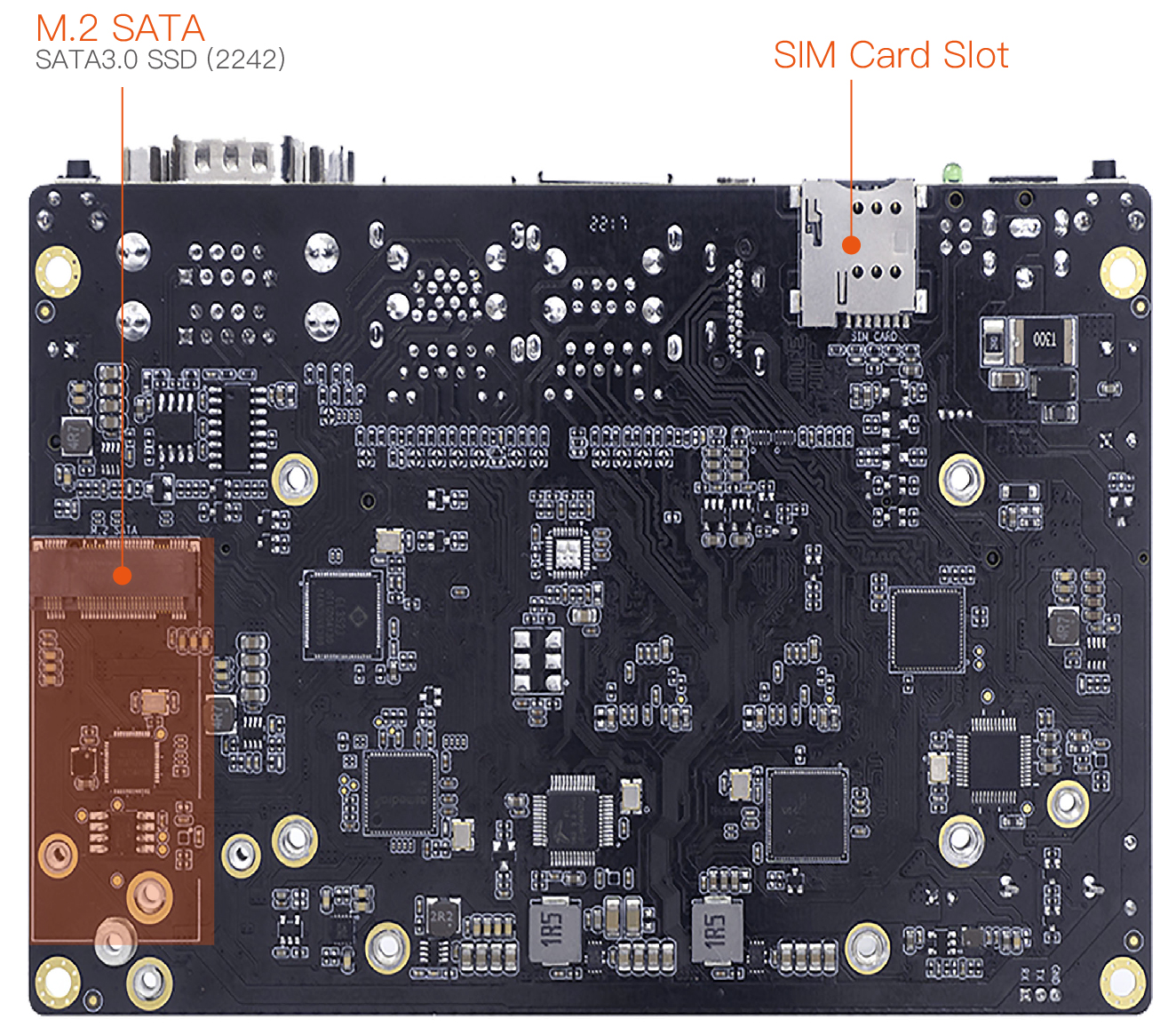

具体如下图：
