HDMI接口
HDMI接口
接口介绍
开发者套件对外提供两个HDMI2.0接口，最大支持连接4K@60Hz分辨率设备。
接口示例

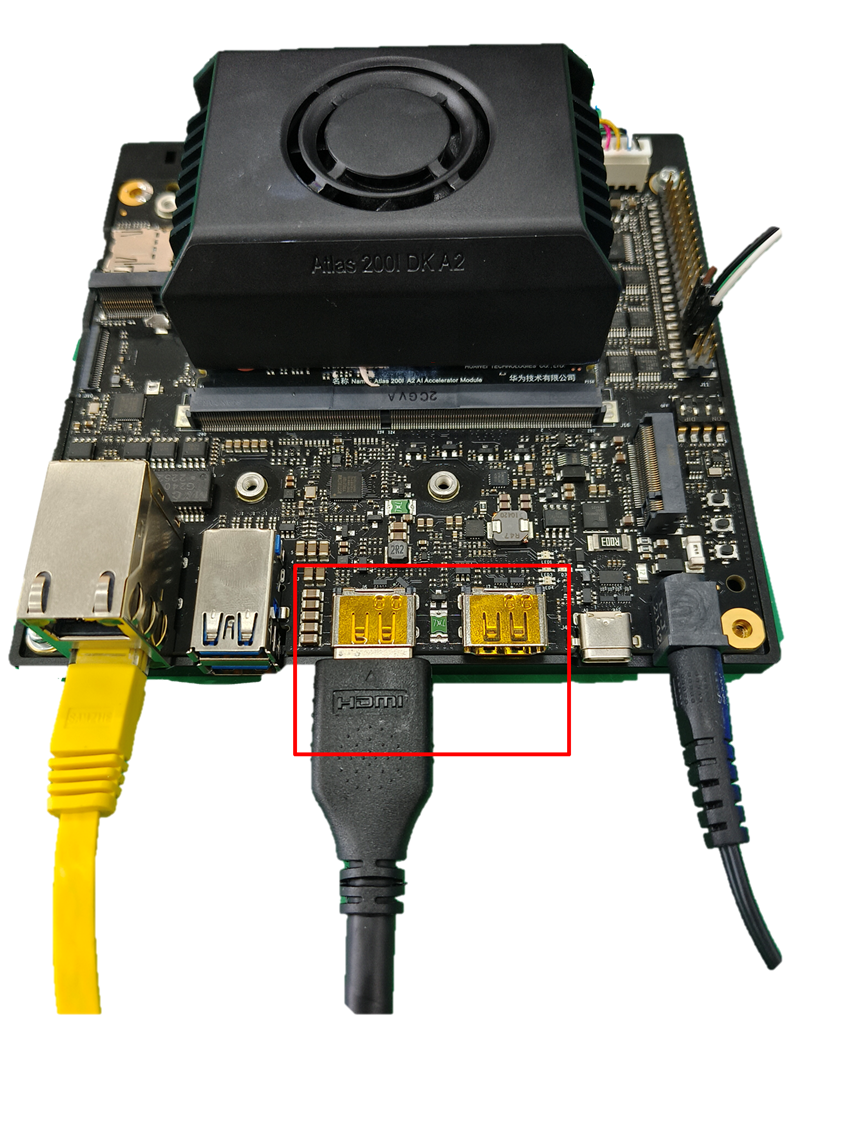

图1 HDMI接口
:::note 说明 图示HDMI接口，从左到右分别为HDMI接口0与HDMI接口1。HDMI0用于图形桌面系统连接显示器。当图形桌面系统关闭时，HDMI0和HDMI1可以用于NVR二次开发场景输出图片，当前只支持输出图片，后续软件版本升级后将支持输出视频。 :::
调用示例
如果开发者需要实现HDMI输出YUV图片的功能，可参考hdmi_gitee。
拆装Atlas 200I A2 加速模块
-
将开发者套件风扇罩两侧的M2.5×8盘头螺钉拧开并取下。

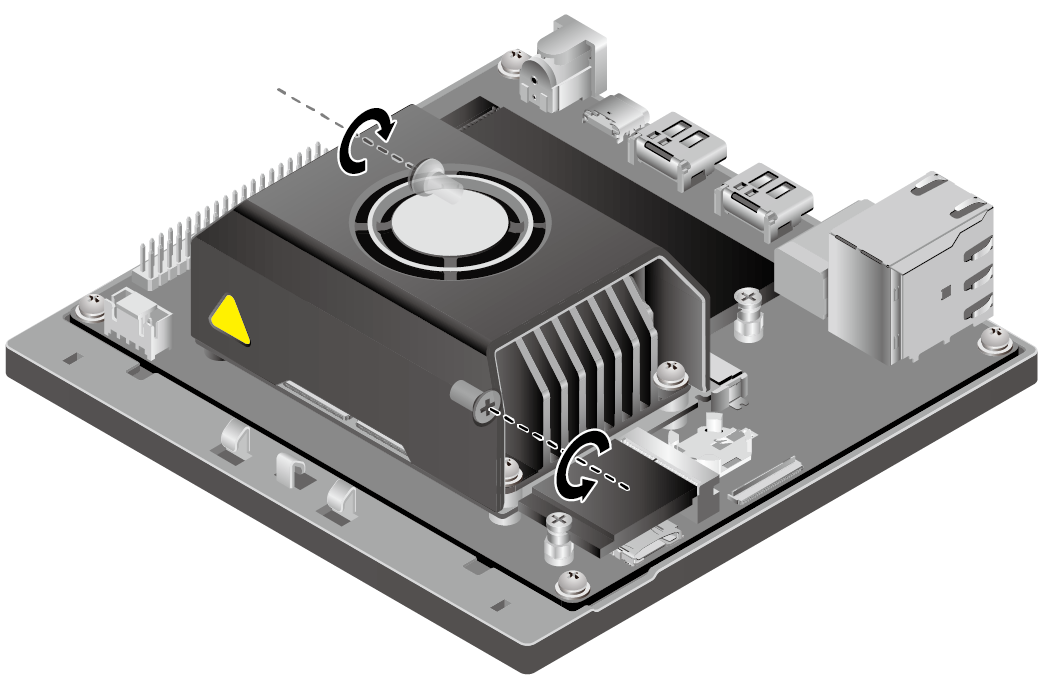

图1 拆卸风扇螺钉
-
手持风扇罩的两侧，取下风扇罩，如图2所示，再取下风扇。

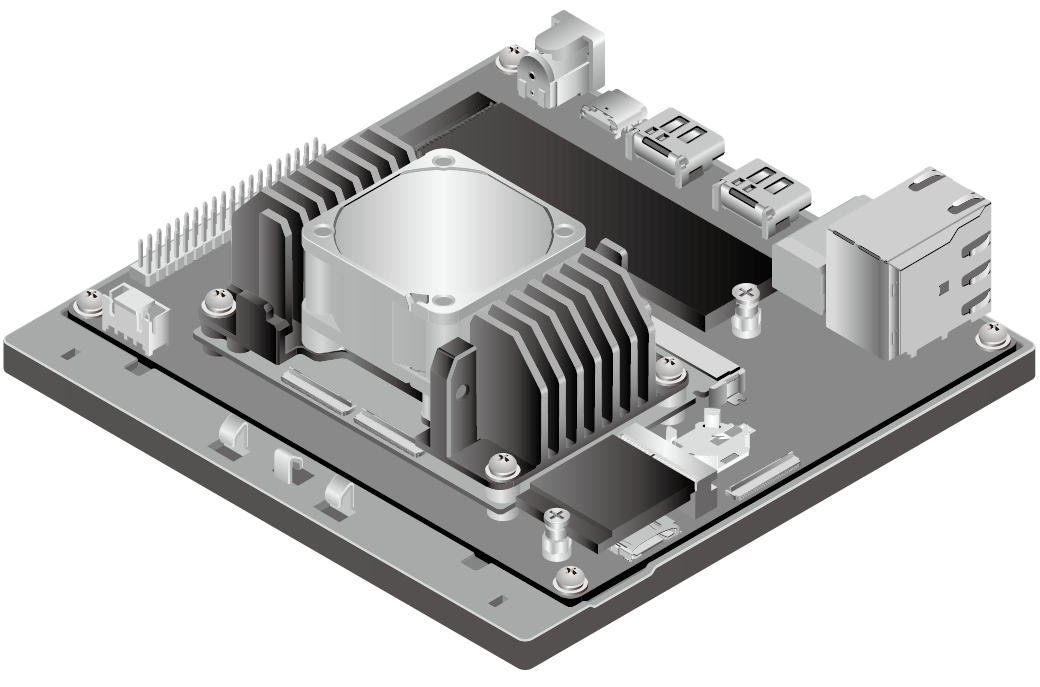

图2 取下风扇罩
-
将散热器上的4颗M3×16盘头螺钉，如图3箭头所指，拧开并取下。

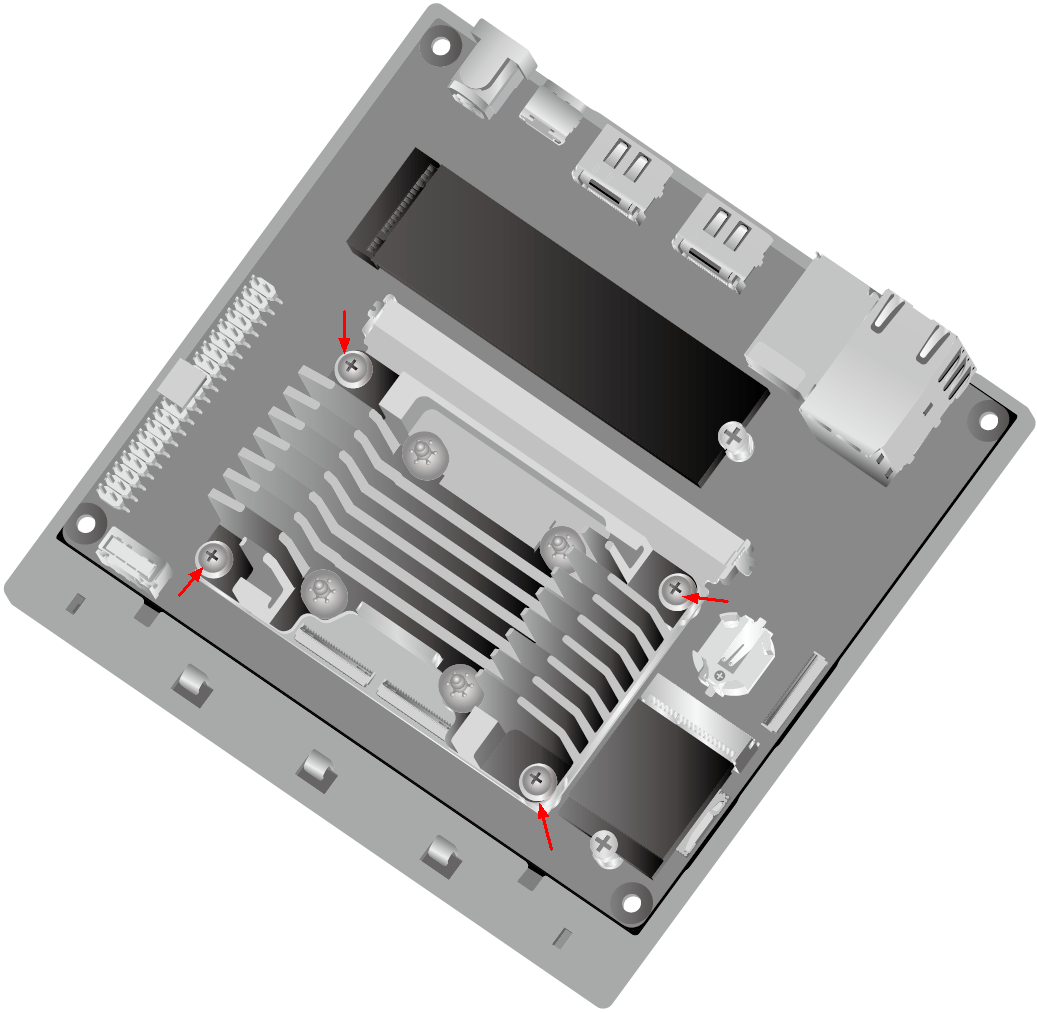

图3 散热器螺钉
-
将Atlas 200I A2 模组与散热器取下，取下时注意Atlas 200I A2 模组与底板呈30度左右轻轻取下。

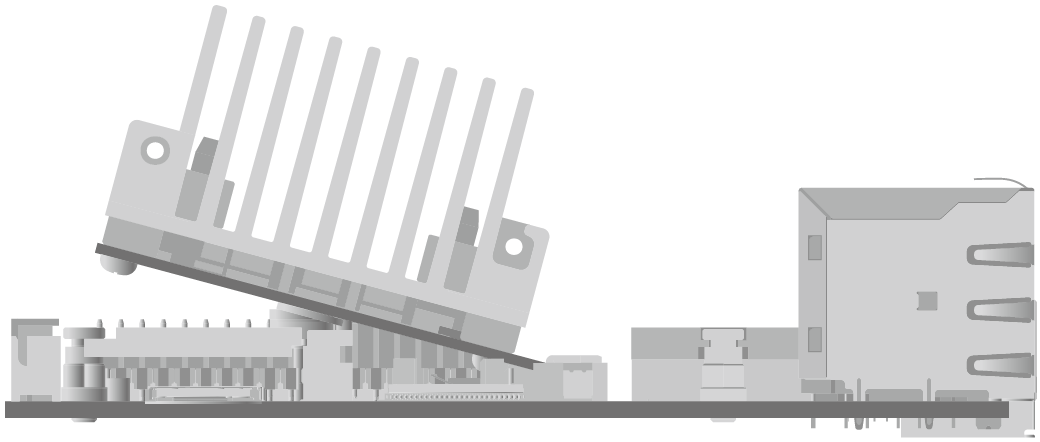

图4 取下Atlas 200I A2 模组与散热器
npu-smi工具
- npu-smi是昇腾AI处理器的系统管理工具，可以用于收集设备信息，查看设备健康状态，对设备进行配置以及执行固件升级、清除设备信息等功能。
- 驱动安装后会默认安装npu-smi工具。
- 安装完成后，npu-smi放置在“/usr/local/sbin/”路径下。
- 详细npu-smi命令介绍请参考《Atlas A2 智能边缘硬件 23.0.RC3 npu-smi 命令参考》。
父主题： 工具介绍
DCMI工具
- DCMI（DaVinci Card Management Interface）接口包含设备管理接口、配置管理接口、MCU升级控制接口、芯片复位接口以及用户自定义信息配置接口。
- 用户可使用这些接口进行设备管理、配置管理、芯片复位启动等操作，可调用接口完成二次开发。
- 详细DCMI接口介绍请参见《Atlas A2 智能边缘硬件 23.0.RC3 DCMI API参考》。
父主题： 工具介绍
使用WinSCP传输文件
操作场景
在PC机上使用WinSCP工具进行文件传输。
必备事项
前提条件
目的设备已开启SFTP服务。
数据
需准备如下数据：
- 待连接服务器的IP地址
- 登录待连接服务器的用户名和密码
软件
WinSCP.exe：此工具为第三方软件，请自行准备。
操作步骤
-
打开“WinSCP”文件夹，双击“WinSCP.exe”。
弹出“WinSCP登录”对话框，如图1所示。
:::note 说明 若系统非中文操作系统，可以单击“Languages”进行界面语言的选择。 :::
图1 WinSCP登录
-
单击“会话”。
-
设置登录参数。
参数说明如下。
- 主机名（H）：待连接设备的IP地址，例如“192.168.2.10”。
- 端口号（R）：默认为“22”。
- 用户名（U）：待连接设备的操作系统用户名，例如“admin123”。
- 密码（P）：待连接设备的操作系统用户的密码，例如“admin123”。
- 密钥文件（K）：默认为空，保留默认值。
- 协议：选择默认文件协议“SFTP”，并勾选“允许SCP反馈（F）”。
-
单击“登录”。
进入“WinSCP”文件传输界面。
:::note 说明 如果首次登录时没有选择密钥文件，此时会弹出一个警告提示框，询问“是否连接并添加密钥到缓存？”，单击“是（Y）”，进入“WinSCP”文件传输界面。 :::
-
根据实际需求，在界面左右区的指定目录中进行文件夹的创建、删除和复制等操作。
图2 WinSCP界面
:::note 说明 界面左侧区域为本地PC的目录，右侧区域为已连接设备的目录。 :::
父主题： 参考
