缩放

图片编码​

功能介绍​

将接口输出的Image对象编码为JPG格式的图片内存或保存到指定的图片路径。

接口调用流程​

用户需提前准备好待编码的Image对象，可以通过图片解码以及图像处理接口（抠图、缩放、补边等操作对应接口）输出，输出到本地图片或者内存中。

图片编码调用流程参考如下：

图1 图片编码接口调用流程

关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. ImageProcessor构造及初始化。

    用户构造ImageProcessor对象，之后可以调用InitJpegEncodeChannel()初始化通道，若不调用该接口，ImageProcessor会在执行编码前自动进行通道初始化。

  3. 使用图片解码接口对输入图片进行解码。

    根据业务对图片进行解码，生成可编码的Image对象。后续可以通过图像处理接口对图片进行处理，生成最终需要编码的Image对象。

  4. 调用Encode()接口对输入图片进行编码。

    用户需根据实际业务情况输出图片数据，选择输出到文件或输出到内存。

  5. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

//初始化
MxInit();
{
    //构造图像处理类
    ImageProcessor imageProcessor(deviceId);

    //图像解码/图像处理操作生成Image
    //解码后的图像类
    Image decodedImage;
    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }
    //图像处理操作后图像类
    Image resizedImage;
    //图像处理操作（缩放）
    ret = imageProcessor.Resize(decodedImage, Size(416, 416), resizedImage, Interpolation::HUAWEI_HIGH_ORDER_FILTER);
    if (ret != APP_ERR_OK) {
        return 0;
    }

    //（可选）初始化编码通道JpegEncodeChnConfig jpegEncodeChnConfig;
    JpegEncodeChnConfig.maxPicWidth = 4096;
    JpegEncodeChnConfig.maxPicHeight = 4096;
    imageProcessor.InitJpegEncodeChannel(JpegEncodeChnConfig);

    //图像编码
    ret = imageProcessor.Encode(resizedImage,"encode.jpg");
    if (ret != APP_ERR_OK) {
        return 0;
    }
}
//去初始化
MxDeInit();

父主题： 通过接口进行图像处理（Image）

抠图​

功能介绍​

对输入的图像进行抠图操作，输出到Image对象中。

接口调用流程​

使用抠图接口前，用户需准备好被抠图的图片对象。

图1 图像处理（抠图）接口调用流程

关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. ImageProcessor初始化。

    用户构造ImageProcessor对象，之后可以调用InitVpcChannel()初始化通道，若不调用该接口，ImageProcessor会在执行抠图前自动进行通道初始化。

  3. 使用图片解码接口对输入图片进行解码。

    根据业务对图片进行解码，生成可抠图的Image对象。后续可以通过图像处理接口对图片进行处理，生成最终需要抠图的Image对象。

  4. 构造抠图Rect以及输出Image。

    根据业务要求，选择一对多、一对一或多对多的抠图方式，构造对应的输入和输出Rect和Image。

  5. 选择执行方式进行抠图，请根据实际业务选择同步抠图方式或异步抠图方式。

    1. 同步执行。
      1. 不创建Stream，将输入图片及其他参数传入Crop()接口，获取抠图结果。
    2. 异步执行。
      1. 创建Stream，具体请参见异步调用。
      2. 将输入图片、已创建的Stream及其他参数传入Crop()接口，获取抠图结果。

  6. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

//初始化
MxInit();
{
    //构造图像处理类
    ImageProcessor imageProcessor(deviceId);

    //（可选）初始化图像处理通道
    imageProcessor.InitVpcChannel();

    //图像解码操作生成Image
    //解码后的图像类
    Image decodedImage;
    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }

    //执行Crop
    //抠图图像类
    Image cropImage;
    //抠图坐标信息
    Rect cropRect {0, 0, 640, 512};
    //抠图操作
    ret = imageProcessor.Crop(decodeImage, cropRect, cropImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }
}
//去初始化
MxDeInit();

父主题： 通过接口进行图像处理（Image）

缩放​

功能介绍​

对输入的图像进行缩放操作，输出到Image对象中。

接口调用流程​

使用缩放接口前，用户需准备好被缩放的图片对象。

图1 图像处理（缩放）接口调用流程

关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. ImageProcessor初始化。

    用户构造ImageProcessor对象，之后可以调用InitVpcChannel()初始化通道，若不调用该接口，ImageProcessor会在执行缩放前自动进行通道初始化。

  3. 使用图片解码接口对输入图片进行解码。

    根据业务对图片进行解码，生成可缩放的Image对象。后续可以通过图像处理接口对图片进行处理，生成最终需要缩放的Image对象。

  4. 构造缩放参数和输出Image。

    根据业务要求，构造对应的输入和输出Size和Image。

  5. 选择执行方式进行抠图。

    1. 同步执行。
      1. 不创建Stream，将输入图片及其他参数传入Resize()接口，获取缩放结果。
    2. 异步执行。
      1. 创建Stream，具体请参见异步调用。
      2. 将输入图片、已创建的Stream及其他参数传入Resize()接口，获取缩放结果。

  6. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

//初始化
MxInit();
{
    //构造图像处理类
    ImageProcessor imageProcessor(deviceId);

    //图像解码生成Image
    //解码后的图像类
    Image decodedImage;

    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }

    //（可选）初始化图像处理通道
    imageProcessor.InitVpcChannel();

    //执行缩放
    //缩放操作后图像类
    Image resizedImage;

    //缩放尺寸
    Size size(416, 416);

    //缩放操作
    ret = imageProcessor.Resize(decodedImage, size, resizedImage, Interpolation::HUAWEI_HIGH_ORDER_FILTER);
    if (ret != APP_ERR_OK) {
        return 0;
    }
}
//去初始化
MxDeInit();

父主题： 通过接口进行图像处理（Image）

补边​

功能介绍​

对输入的图像进行补边操作，输出到Image对象中。

接口调用流程​

使用补边接口前，用户需准备好被补边的图片对象。

图1 图像处理（补边）接口调用流程

关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. ImageProcessor初始化。

    用户构造ImageProcessor对象，之后可以调用InitVpcChannel()初始化通道，若不调用该接口，ImageProcessor会在执行补边前自动进行通道初始化。

  3. 使用图片解码接口对输入图片进行解码。

    根据业务对图片进行解码，生成可补边的Image对象。后续可以通过图像处理接口对图片进行处理，生成最终需要补边的Image对象。

  4. 构造补边参数。

    根据业务要求，构造对应的输入的“padDim”（表示补边上下左右的像素值）、“Color”（补边颜色）和输出的Image。

  5. 调用Padding()接口对输入图像进行补边。

  6. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

//初始化
MxInit();
{
    //构造图像处理类
    ImageProcessor imageProcessor(deviceId);

    //图像解码生成Image
    //解码后的图像类
    Image decodedImage;

    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }

    //（可选）初始化图像处理通道
    imageProcessor.InitVpcChannel();

    //执行补边
    //补边操作后图像类
    Image paddingImage;

    //构造补边参数
    Dim padDim(0, 0, 240, 240);
    Color color(0, 0, 0);

    // Padding操作
    ret = imageProcessor.Padding(decodedImage, padDim, color, BorderType::BORDER_CONSTANT, paddingImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }
}
//去初始化
MxDeInit();

父主题： 通过接口进行图像处理（Image）

抠图缩放​

功能介绍​

对输入的图像进行抠图并缩放操作，输出到Image对象中。

接口调用流程​

使用抠图缩放接口前，用户需准备好被抠图缩放的图片对象。

图1 图像处理（抠图缩放）接口调用流程

关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. ImageProcessor初始化。

    用户构造ImageProcessor对象，之后可以调用InitVpcChannel()初始化通道，若不调用该接口，ImageProcessor会在执行抠图缩放前自动进行通道初始化。

  3. 使用图片解码接口对输入图片进行解码。

    根据业务对图片进行解码，生成可抠图缩放的Image对象。后续可以通过图片处理接口对图片进行处理，生成最终需要抠图缩放的Image对象。

  4. 构造抠图缩放参数和输出Image。

    根据业务要求，选择单输入多抠图单缩放、单输入多抠图多缩放或多输入多抠图多缩放的方式，构造对应的输入的Rect、Size和输出的Image。

  5. 调用CropResize()接口对输入图片进行抠图缩放。

    1. 同步执行。
      1. 不创建Stream，将输入图片及其他参数传入接口，获取抠图缩放结果。
    2. 异步执行。
      1. 创建Stream，具体请参见异步调用。
      2. 将输入图片、已创建的Stream及其他参数传入接口，获取抠图缩放结果。

  6. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

//初始化
MxInit();
{
    //构造图像处理类
    ImageProcessor imageProcessor(deviceId);

    //图像解码生成Image
    //解码后的图像类
    Image decodedImage;

    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }

    //（可选）初始化图像处理通道
    imageProcessor.InitVpcChannel();

    //执行抠图缩放
    //抠图缩放操作后图像类
    std::vector<Image> cropResizedImageVec(1);

    //抠图尺寸
    Rect rect(0, 0, 240, 240);
    std::vector<Rect> cropConfigVec = &#123;rect&#125;;

    //缩放尺寸
    Size size(416, 416);

    //抠图缩放操作
    ret = imageProcessor.CropResize(decodedImage, cropConfigVec, size, cropResizedImageVec);
    if (ret != APP_ERR_OK) &#123;
        return 0;
    &#125;
&#125;
//去初始化
MxDeInit();

父主题： 通过接口进行图像处理（Image）

抠图贴图​

功能介绍​

对输入的图像进行抠图并粘贴到背景图片中的操作，输出到Image对象中。

接口调用流程​

使用抠图贴图接口前，用户需准备好被抠图以及被粘贴的图片对象。

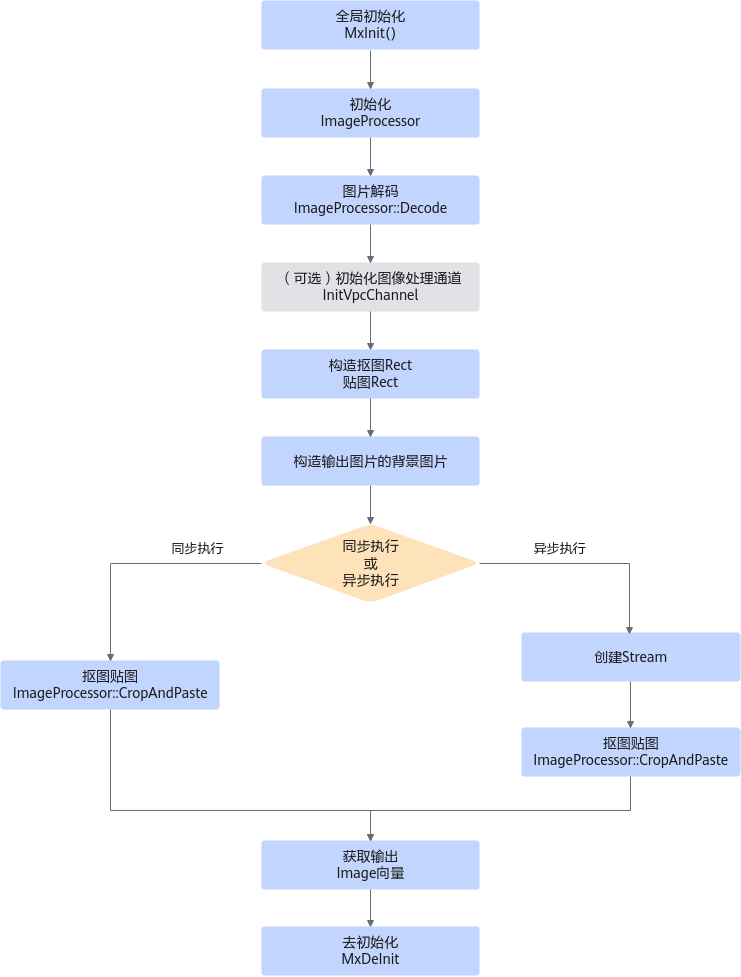

图1 图像处理（抠图贴图）接口调用流程

关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. ImageProcessor初始化。

    用户构造ImageProcessor对象，之后可以调用InitVpcChannel()初始化通道，若不调用该接口，ImageProcessor会在执行抠图并贴图前自动进行通道初始化。

  3. 使用图片解码接口对输入图片进行解码。

    根据业务对图片进行解码，生成可抠图贴图的Image对象。后续可以通过图像处理接口对图片进行处理，生成最终需要抠图贴图的Image对象。

  4. 构造抠图贴图参数和输出Image。

    1. 根据业务要求，设置被抠图片的矩阵并设置粘贴图片位置的矩阵，二者大小不一样时将自动进行缩放。
    2. 构造输出图片的背景图片，使用预申请内存的Image()构造函数构造被粘贴图片或其他非空图片作为输出。

  5. 调用CropAndPaste()对输入图片进行抠图并将图片粘贴至指定位置。

    1. 同步执行。
      1. 不创建Stream，将输入图片及其他参数传入接口，获取抠图贴图结果。
    2. 异步执行。
      1. 创建Stream，具体请参见异步调用。
      2. 将输入图片、已创建的Stream及其他参数传入接口，获取抠图贴图结果。
    3. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

//初始化
MxInit();
&#123;
    //构造图像处理类
    ImageProcessor imageProcessor(deviceId);

    //图像解码生成Image
    //解码后的图像类
    Image decodedImage;

    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
    if (ret != APP_ERR_OK) &#123;
        return 0;
    &#125;

    //（可选）初始化图像处理通道
    imageProcessor.InitVpcChannel();

    //构造背景Image（也可以选择其他已有数据的Image对象）
    Size imageSize(640, 640);
    size_t dataSize = 640 * 640 * 3 / 2;
    MemoryData imgData(dataSize, MemoryData::MemoryType::MEMORY_DVPP, deviceId);
    if (MemoryHelper::Malloc(imgData) != APP_ERR_OK) &#123;
        return 0;
    &#125;
    std::shared_ptr<uint8_t> pastedData((uint8_t*)imgData.ptrData, imgData.free);

    / 抠图贴图操作后图像类
    Image pastedImage(pastedData, dataSize, deviceId, imageSize);

    //执行抠图贴图
    //抠图和贴图尺寸
    Rect rectFrom(0, 0, 240, 240);
    Rect rectTo(0, 0, 480, 480);
    std::pair<Rect, Rect> cropPasteRect = &#123;rectFrom, rectTo&#125;;

    //抠图贴图操作
    ret = imageProcessor.CropAndPaste(resizeImage, cropPasteRect, pastedImage) ;
    if (ret != APP_ERR_OK) &#123;
        return 0;
    &#125;
&#125;
//去初始化
MxDeInit();

父主题： 通过接口进行图像处理（Image）
