Linux系统制卡（Ubuntu桌面）​

制卡前准备​

  • 将Micro SD卡插入读卡器，并将读卡器插入PC。
  • 如果用户已烧录老版本镜像并在开发者套件运行，SD卡中已存在有价值的数据或应用文件，现在需要烧录新版本镜像，可以参考Windows与开发者套件的文件传输将数据或文件下载到PC，待烧录新版本镜像的SD卡在开发者套件启动运行后，再将数据和文件上传到开发者套件。

烧录镜像​

  1. 单击下载链接，下载待烧录的镜像文件，下载前请阅读《华为软件许可协议》，文件默认保存在“Downloads”路径下。

  2. 单击下载链接，使用浏览器下载镜像烧录软件或打开终端使用命令行下载软件。

    wget https://github.com/balena-io/etcher/releases/download/v1.18.8/balena-etcher_1.18.8_amd64.deb

    浏览器下载软件默认保存在Downloads目录下。

  3. 完成下载后，按下键盘“Ctrl”+“T”键，在该目录下启动一个命令行终端，执行以下命令安装依赖。

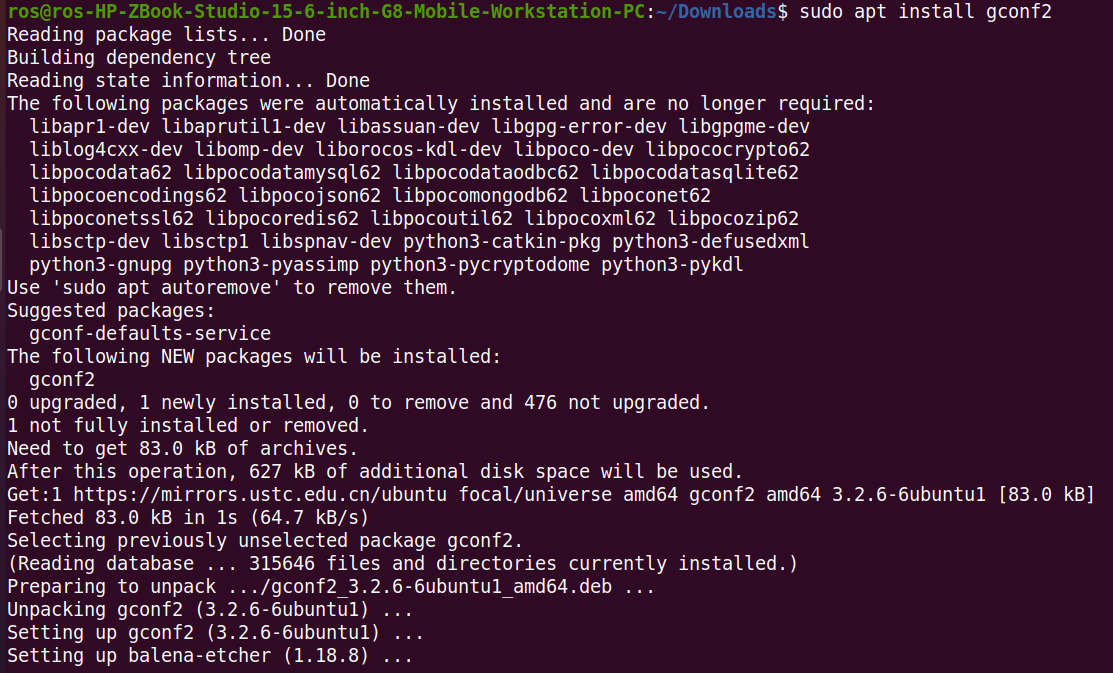

    sudo apt install gconf2

    回显如下：

  4. 完成依赖安装后，执行命令进行软件安装。

    sudo dpkg -i balena-etcher_1.18.8_amd64.deb

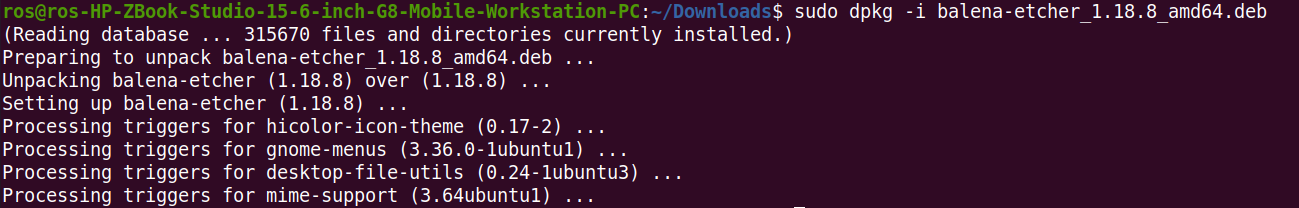

    回显如下：

    安装完成后，在Ubuntu应用列表中，可以看到balenaEtcher软件图标已经显示。

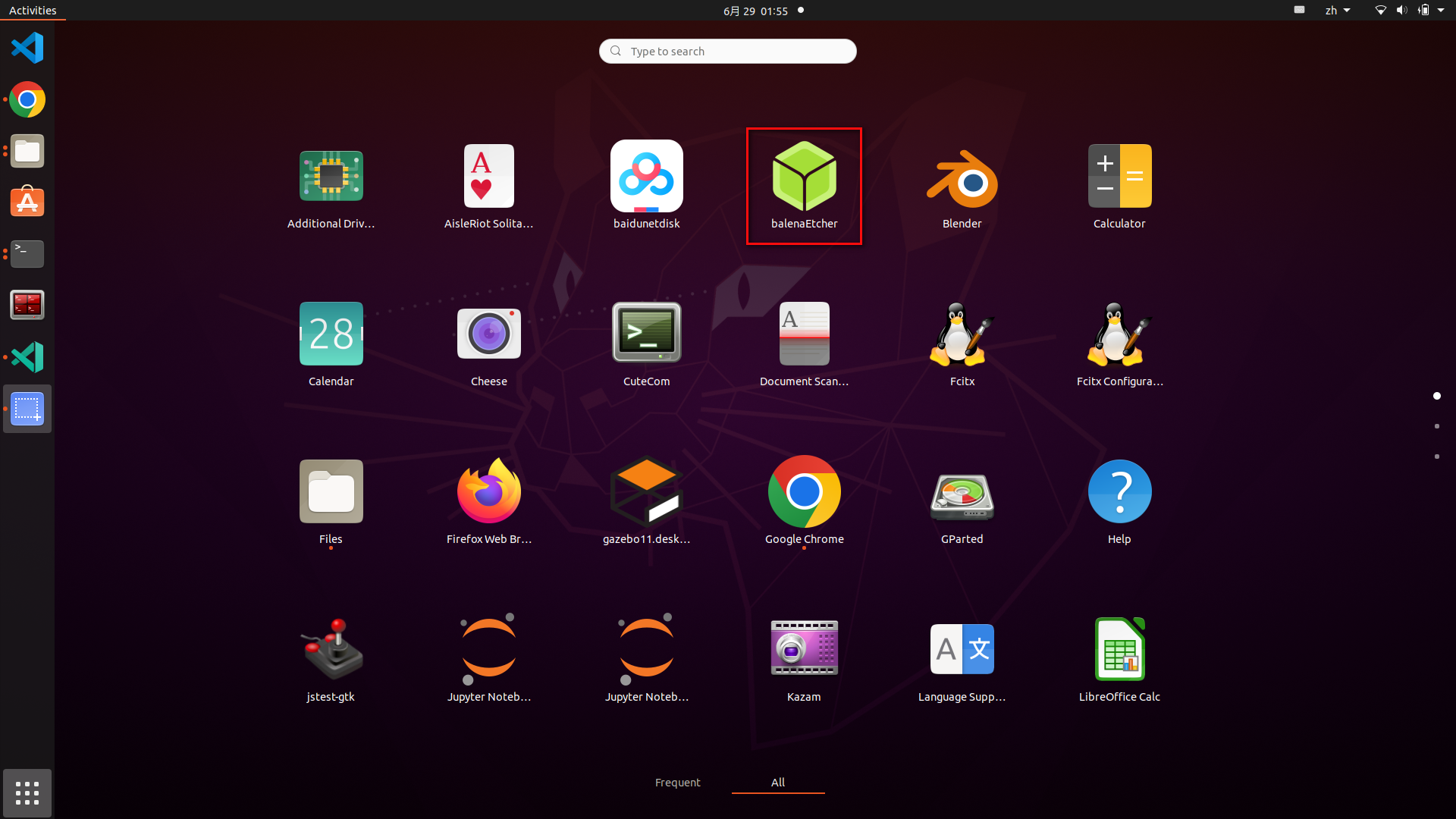

    图1 应用列表

  5. 单击软件图标，进入镜像烧录软件。

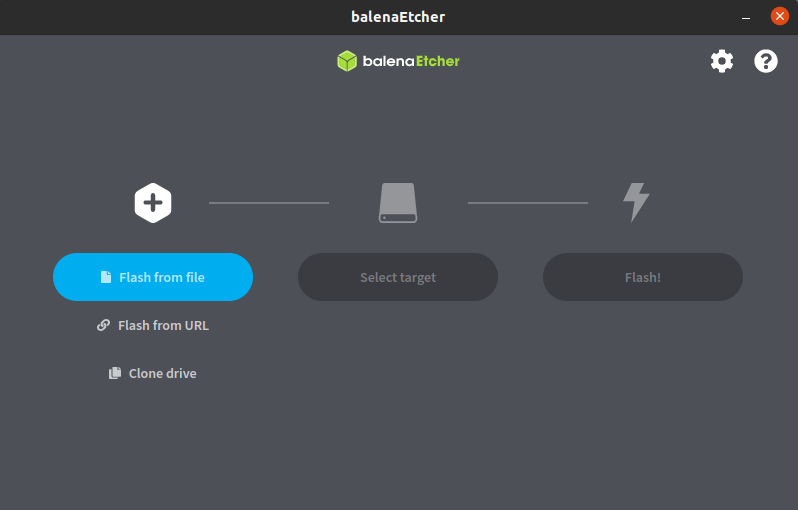

    图2 软件界面

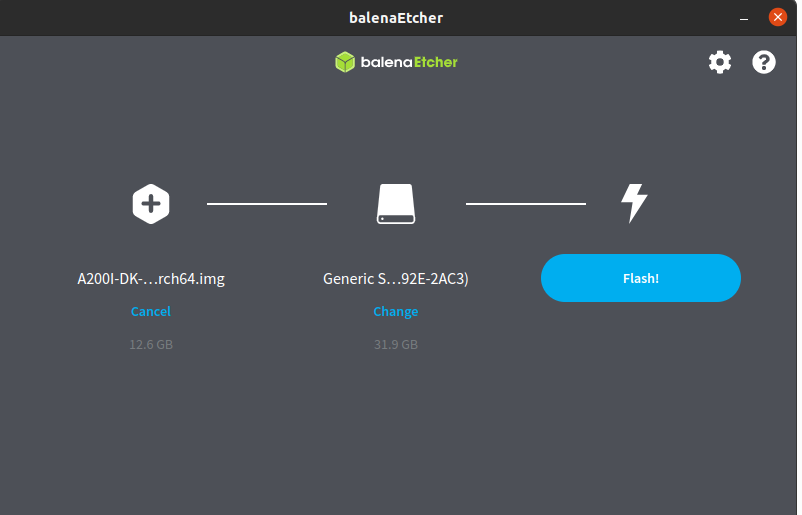

    1. 单击“Flash from file”和“Select target”按钮，选择1下载的镜像和插入的读卡器设备，如下图所示。

      图3 选择镜像和设备

    2. 单击Flash进入烧录界面，等待烧录完成，如下图所示。

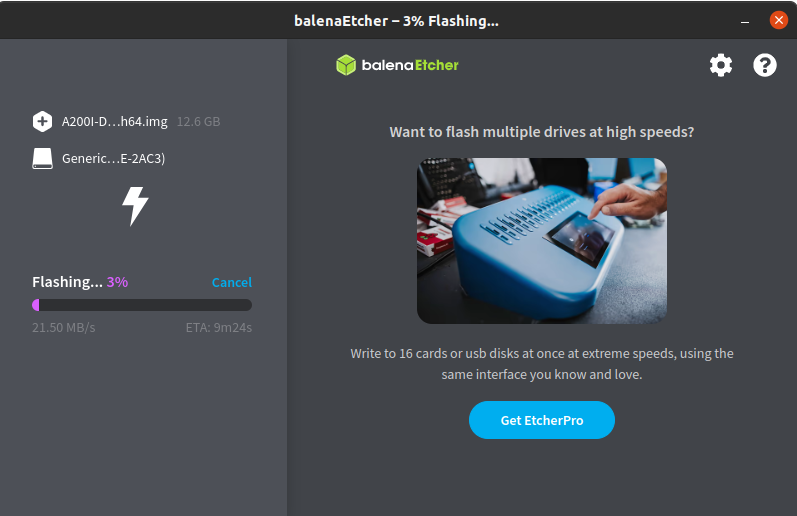

      图4 开始烧录

    3. 烧录完成后，跳转至下图所示界面时，表示镜像烧录完成。

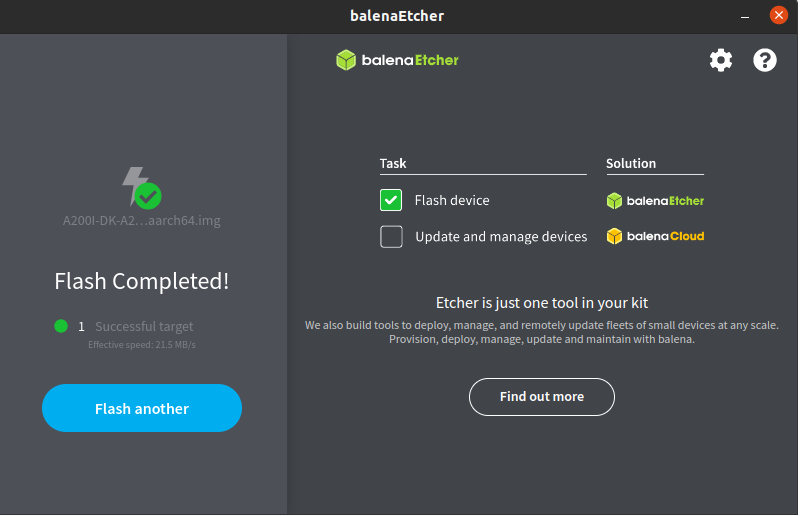

      图5 烧录完成

父主题： 制卡

本机显示模式​

  1. 将SD卡插入开发者套件的SD插槽，并确保完全推入插槽底部。

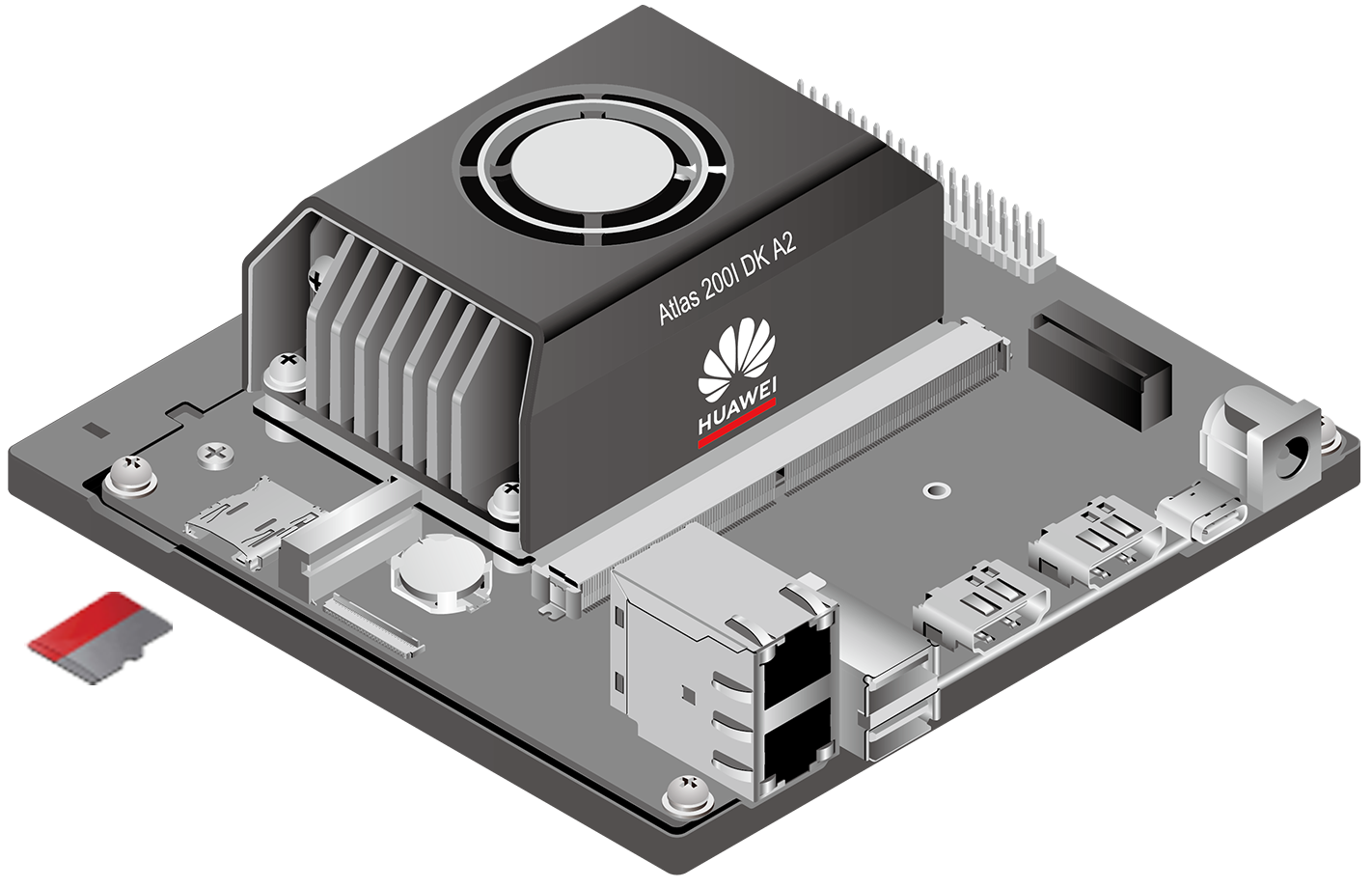

    图1 插入SD卡

  2. 请确保开发者套件的拨码开关2、3、4（开关1为预留开关，当前无功能）的开关值如图2和表1所示，如果不是如图所示，需要按要求调整，否则将无法从SD读取镜像启动开发者套件。

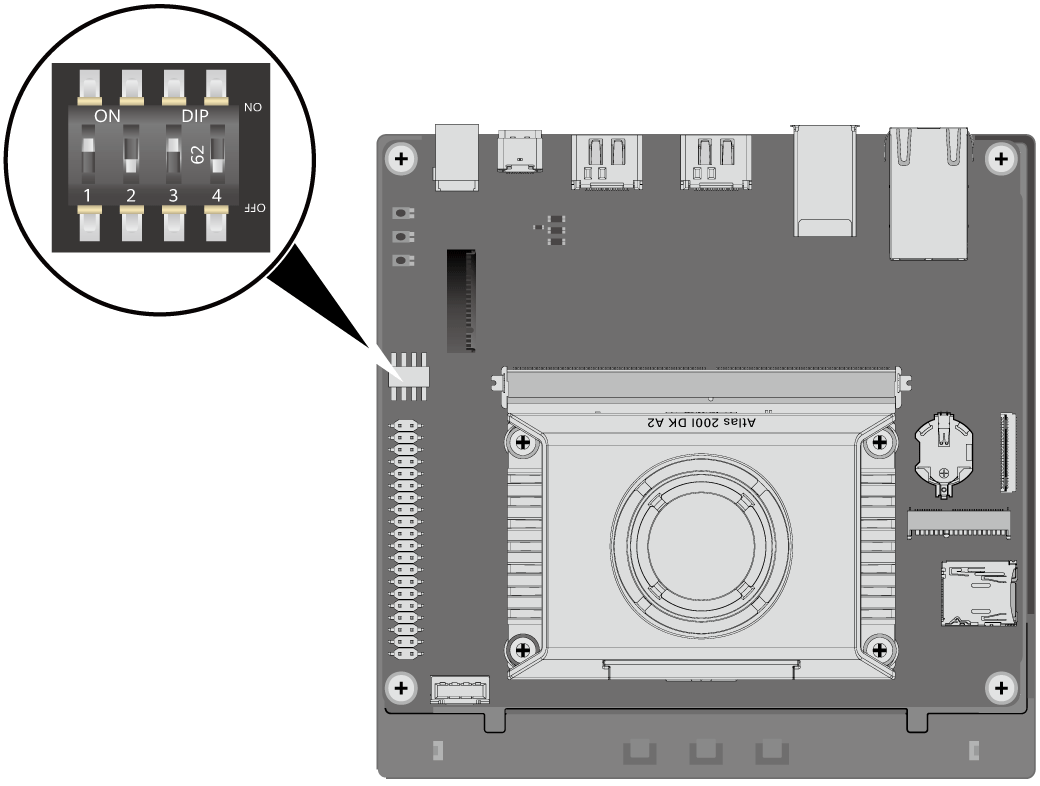

    图2 拨码开关

    表1 拨码开关2，3与4的真值表

    开关2的拨码方向开关3的拨码方向开关4的拨码方向启动介质
    OFFONOFFSD卡

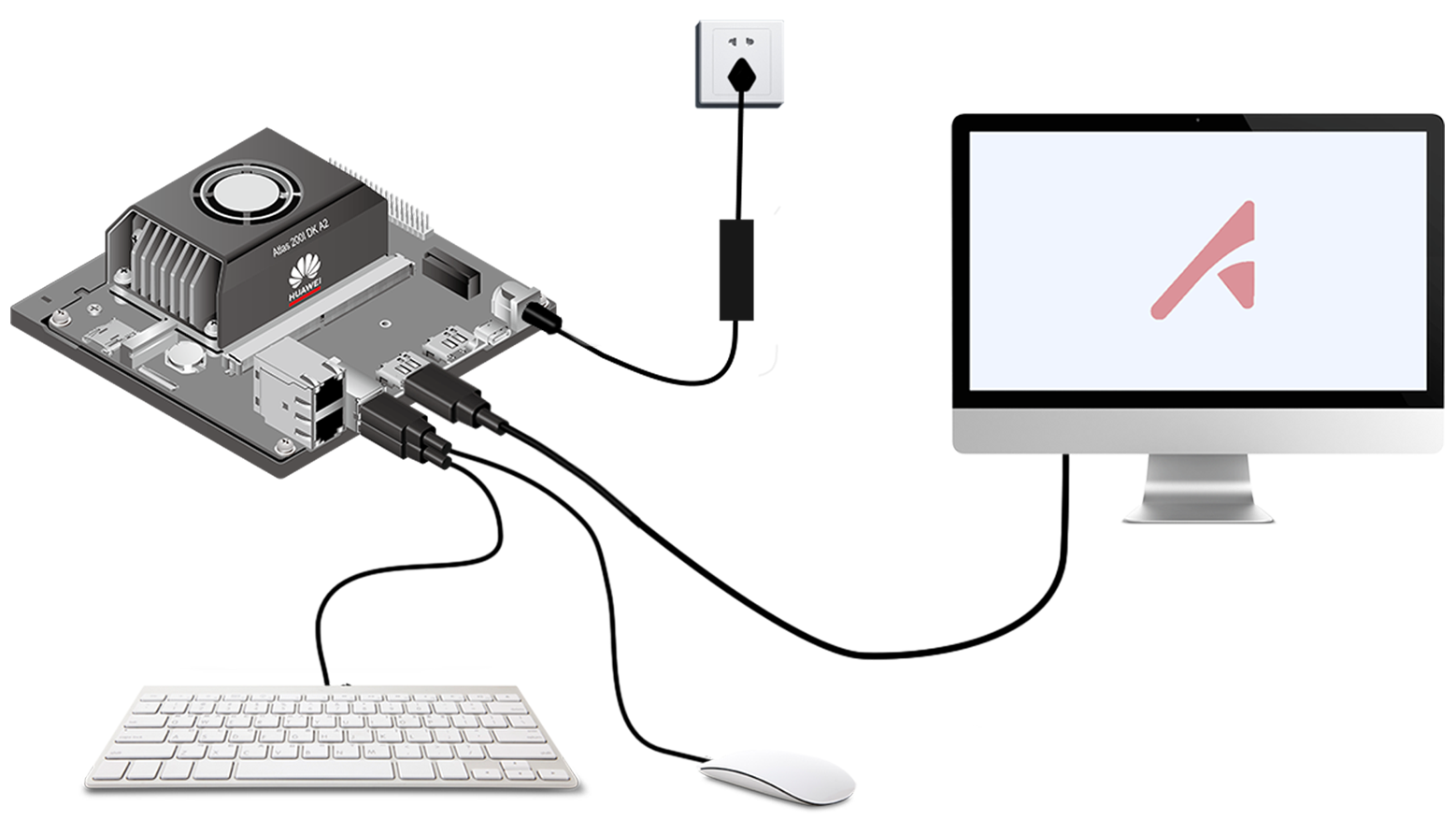

  3. 按照所示，将显示器、鼠标、键盘、电源线接入开发者套件，显示器必须接入开发者套件HDMI接口0（如下图所示）。

    图3 本机显示连线

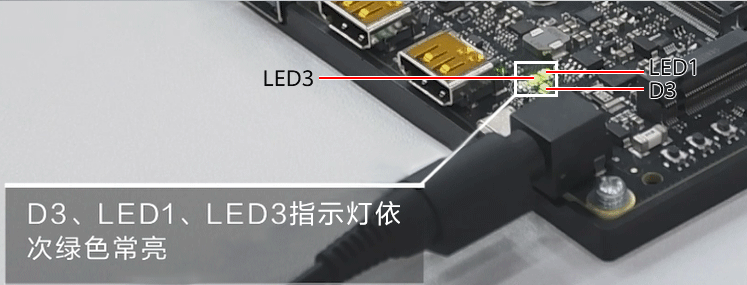

    开发者套件上电后，D3、LED1、LED3指示灯会依次绿色常亮，表示启动正常（如图4中红框标识的指示灯）。等待约1分钟即可远程登录；若启动时间过长可参见优化启动时间。

    图4 开发者套件正常状态

    备注

    须知

    • 开发者套件首次上电启动登录后，会进行固件版本检查，若与镜像内驱动版本不符会进行自动升级，1分钟内请勿下电，升级固件（大约1分钟）后系统自动重启（升级固件期间显示器会闪屏显示，重启期间会显示黑屏，直到开发者套件启动运行后显示正常），重启后即可正常登录使用。
    • 开发者套件上电后请勿插拔SD卡。

父主题： 连接启动开发者套件

远程登录模式​

通过Type-C接口连接​

本段内容只针对Windows系统PC。Mac PC如果只有Type-C接口，需要通过Type-C转RJ45网口转接头，使用网线连接开发者套件，不支持直接使用Type-C数据线连接开发者套件。

  1. 将SD卡插入开发者套件的SD插槽，并确保完全推入插槽底部。

    图1 插入SD卡

  2. 请确保开发者套件的拨码开关2、3、4（开关1为预留开关，当前无功能）的开关值如图2和表1所示，如果不是如图所示，需要按要求调整，否则将无法从SD读取镜像启动开发者套件。

    图2 拨码开关

    表1 拨码开关2，3与4的真值表

    开关2的拨码方向开关3的拨码方向开关4的拨码方向
    OFFONOFF

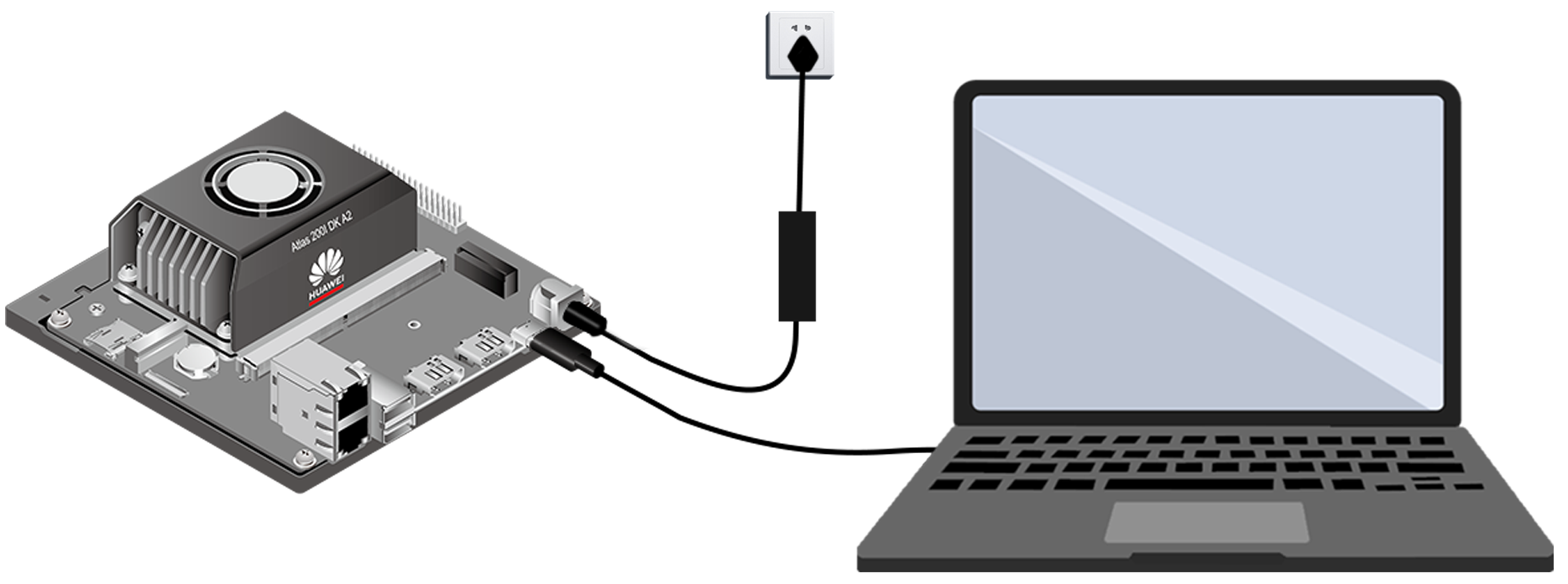

  3. 使用Type-C线连接开发者套件Type-C接口，数据线另一端连接PC。将电源线插头插入插座，接通开发者套件电源启动开发者套件。

    图3 连接Type-C接口

    开发者套件上电后，D3、LED1、LED3指示灯会依次绿色常亮，表示启动正常（如图4中红框标识的指示灯）。等待约1分钟即可远程登录；若启动时间过长可参见优化启动时间。

    图4 开发者套件正常状态

    备注

    须知

    • 开发者套件首次上电启动登录后，会进行固件版本检查，若与镜像内驱动版本不符会进行自动升级，1分钟内请勿下电，升级固件（大约1分钟）后系统自动重启，重启后即可正常登录使用。
    • 固件升级后，请参见安装Windows的USB网卡驱动重新安装网卡驱动。
    • 开发者套件上电后请勿插拔SD卡。

通过以太网口连接​

  1. 将SD卡插入开发者套件的SD插槽，并确保完全推入插槽底部。

    图5 插入SD卡

  2. 请确保开发者套件的拨码开关2、3、4（开关1为预留开关，当前无功能）的开关值如图6和表2所示，如果不是如图所示，需要按要求调整，否则将无法从SD读取镜像启动开发者套件。

    图6 拨码开关

    表2 拨码开关2，3与4的真值表

    开关2的拨码方向开关3的拨码方向开关4的拨码方向启动介质
    OFFONOFFSD卡

  3. 使用网线连接开发者套件以太网口，网线另一端连接PC，本文后续操作以连接eth1网口为例进行操作。将电源线插头插入插座，接通开发者套件电源启动开发者套件。

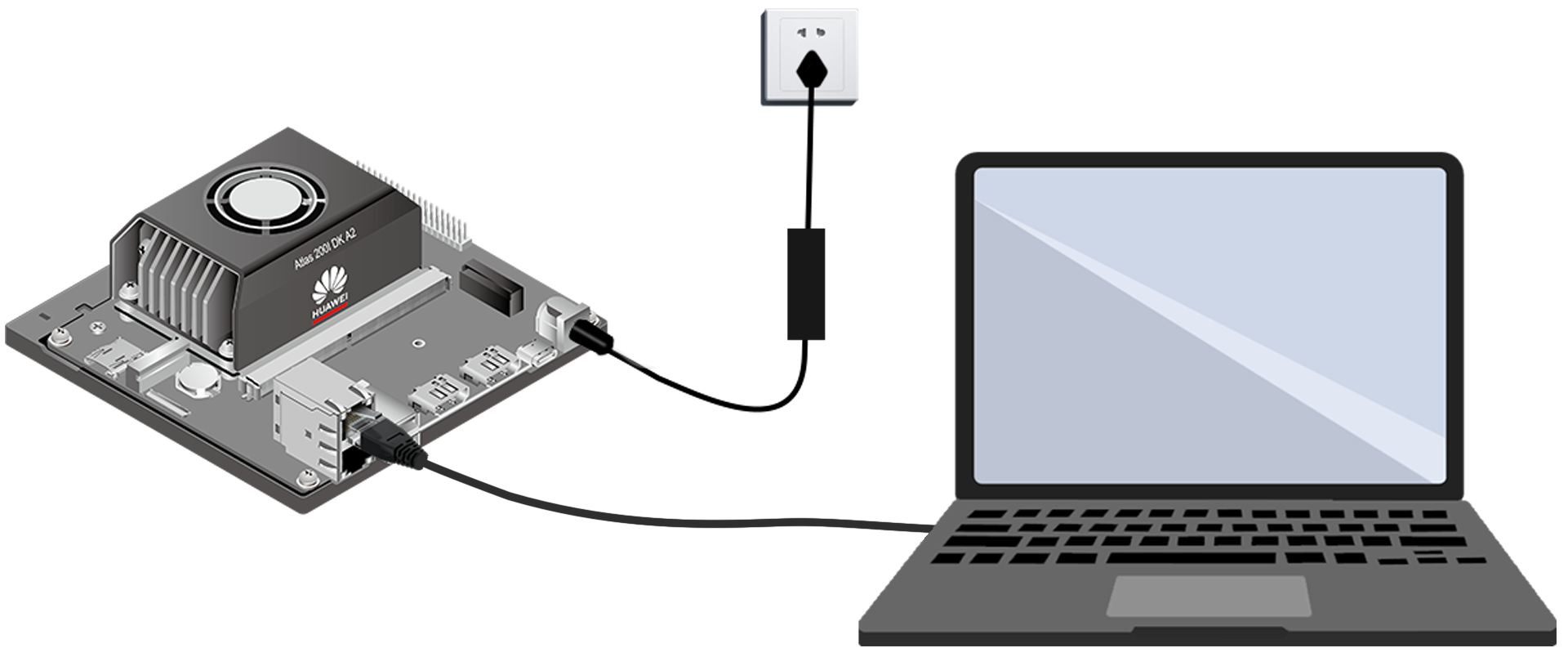

    图7 连接网线

    开发者套件上电后，D3、LED1、LED3指示灯会依次绿色常亮，表示启动正常（如图8中红框标识的指示灯）。等待约1分钟即可远程登录；若启动时间过长可参见优化启动时间。

    图8 开发者套件正常状态

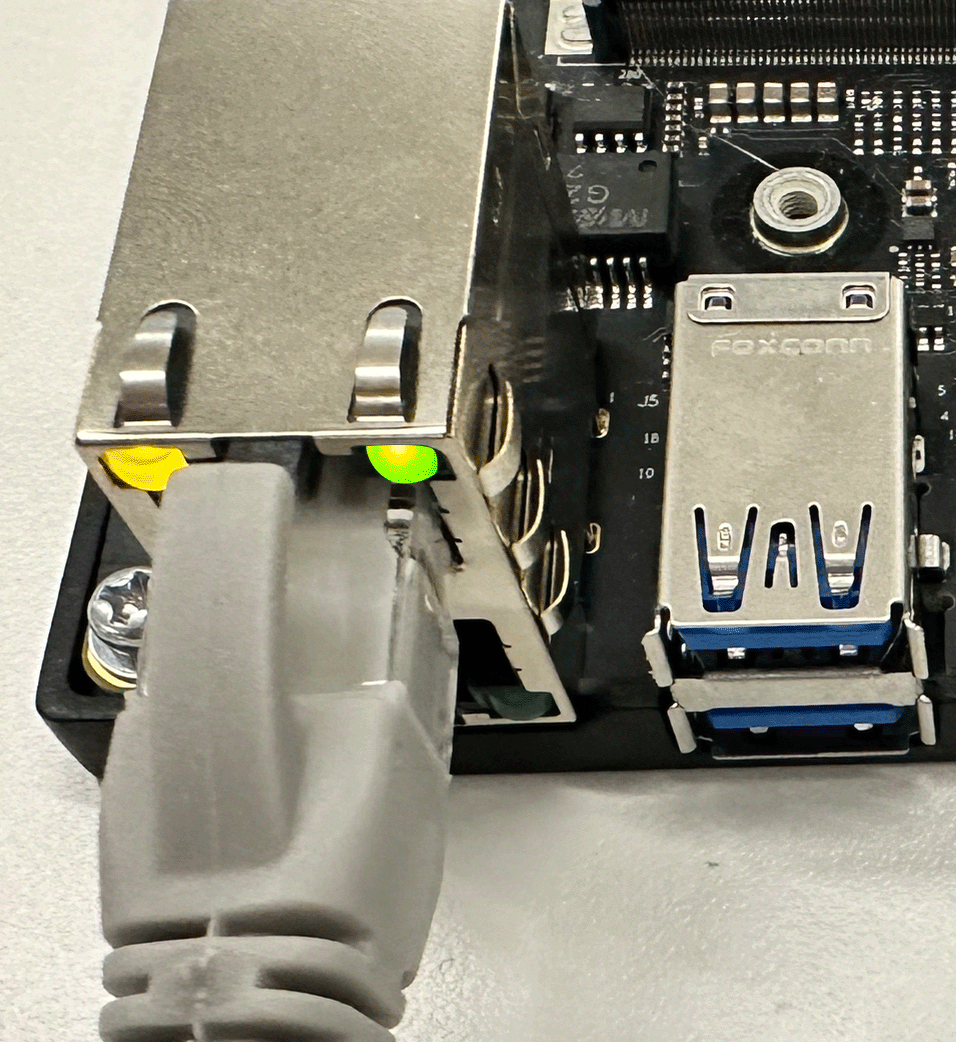

    上电启动后开发者套件以太网口（以eth1网口为例）指示灯绿色常亮，黄灯闪烁，表示连线正常。

    图9 开发者套件以太网口连接正常状态

    备注

    须知

    • 开发者套件首次上电启动登录后，会进行固件版本检查，若与镜像内驱动版本不符会进行自动升级，1分钟内请勿下电，升级固件（大约1分钟）后系统自动重启，重启后即可正常登录使用。
    • 开发者套件上电后请勿插拔SD卡。
    • 若PC无法正常为开发者套件共享网络，请参见PC通过网线连接开发者套件后WiFi断开连接。

父主题： 连接启动开发者套件

本机显示模式​

本节介绍当开发者套件通过HDMI连接线直连显示器时，如何登录开发者套件，以Ubuntu 22.04版本镜像和openEuler 22.03版本镜像方式登录。

Ubuntu OS​

  1. 完成本机显示模式的连接启动开发者套件后，显示器中的开发者套件登录界面如图1所示。

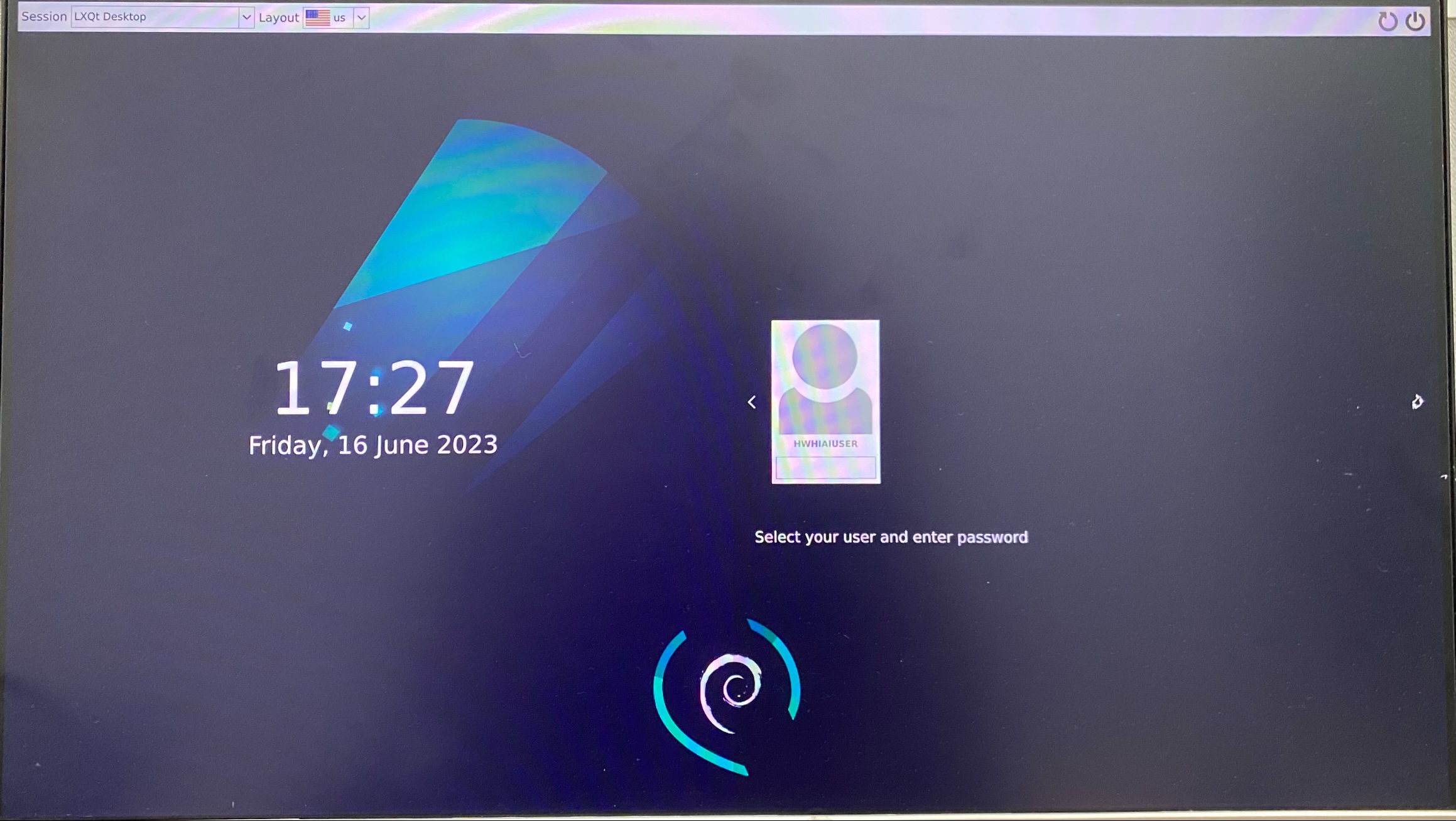

    图1 登录界面

  2. 输入HwHiAiUser用户名登录密码（默认为Mind@123）登录开发者套件，进入主界面如图2所示。

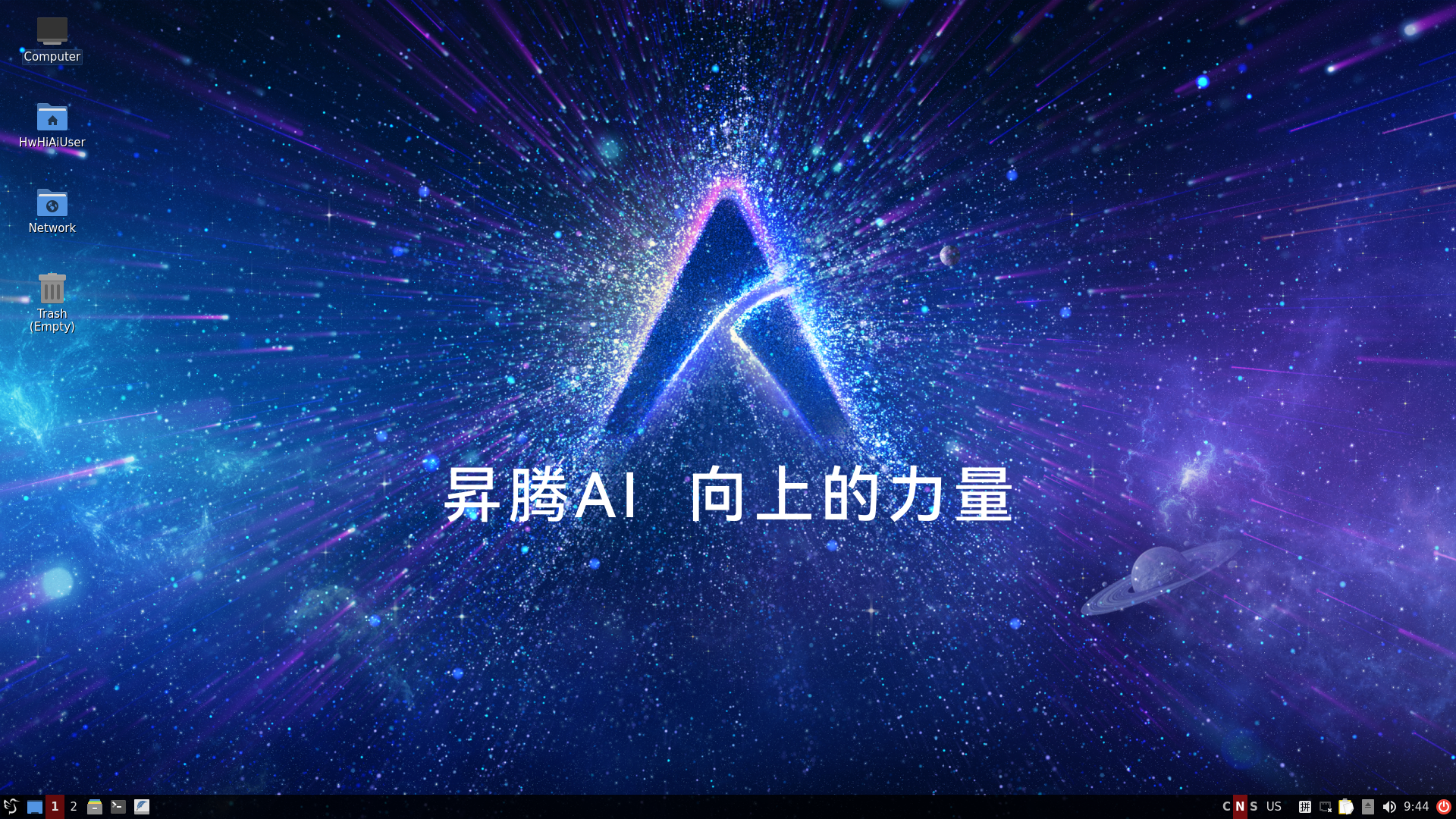

    图2 图形化桌面

    图3 打开终端

:::note 说明 对于Ubuntu22.04版本镜像，图形桌面会占用400MB内存，如果用户不使用图形桌面，可以执行以下命令关闭，执行以后重启开发者套件。

systemctl disable toggle_graphical_desktop

执行命令后，提示需输入密码。

重启开发者套件。

systemctl reboot -i

如果要重新开启图形桌面，可以通过其他方式登录开发者套件，执行以下命令，执行以后重启开发者套件。

systemctl enable toggle_graphical_desktop
reboot

开发者套件的内存规格为4GB，使用free -h命令查询时，系统显示内存总量为3.4G，其中0.6G提供给NPU计算最小单元任务调度使用，此部分内存不会被OS内存统计。

另外Ubuntu OS会占用1GB内存（Ubuntu官网提供的最低内存配置占用量要求），系统启动后有部分内存（约200MB）用于buff（块设备数据缓存，记录文件系统的metadata目录、权限、属性等）和文件内存的缓存cache，如果使用图形桌面镜像，还需额外占用400MB为图形桌面使用。 :::

图形桌面基本使用方法：

  • 切换输入法：右键单击右下方工具栏中

    按钮，选择“input method”修改中英文输入法。

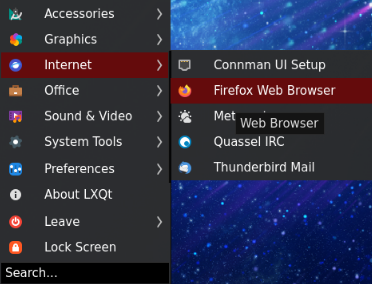

  • 打开浏览器：左键单击左下方工具栏

    按钮，选择“Internet >Firefox Web Browser”。

    :::note 说明 当打开浏览器时出现“Your Computer Clock is Wrong”提示，则需要左键单击左下方工具栏

    打开终端，输入**date -s "YYYY-MM-DD HH:MM:SS"**命令，修改系统时间为当前所在地区时间。 :::

  • 打开终端：左键单击左下方工具栏

    打开终端。

  • 打开网络：右键单击右下方工具栏

    按钮，选择Enable Networking或Enable Wi-Fi。

openEuler OS​

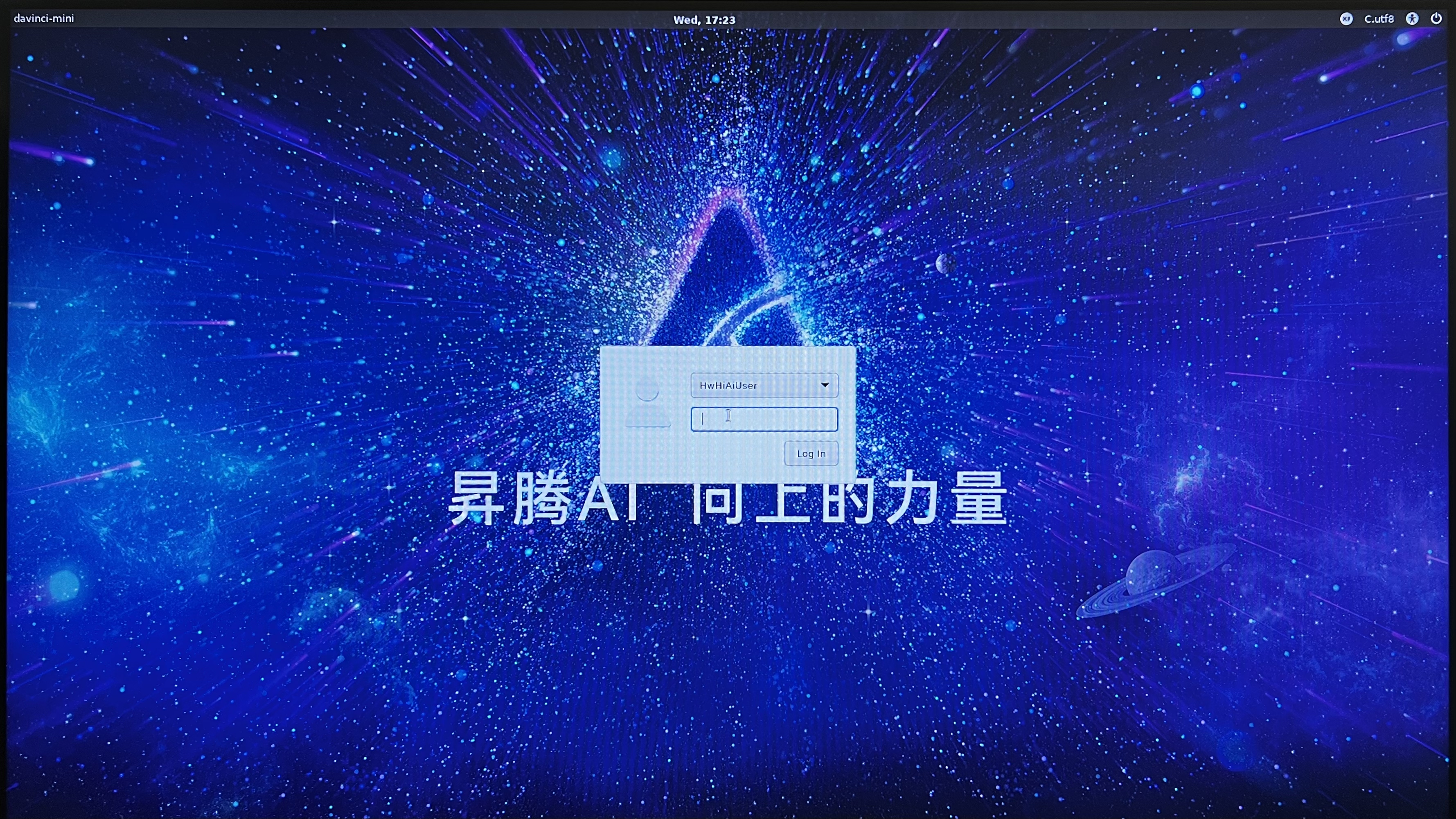

  1. 完成本机显示模式的连接启动开发者套件后，显示器中的开发者套件登录界面如图4所示。

    图4 登录界面

  2. 输入HwHiAiUser用户名登录密码（默认为Mind@123）登录开发者套件，进入主界面如图5所示。

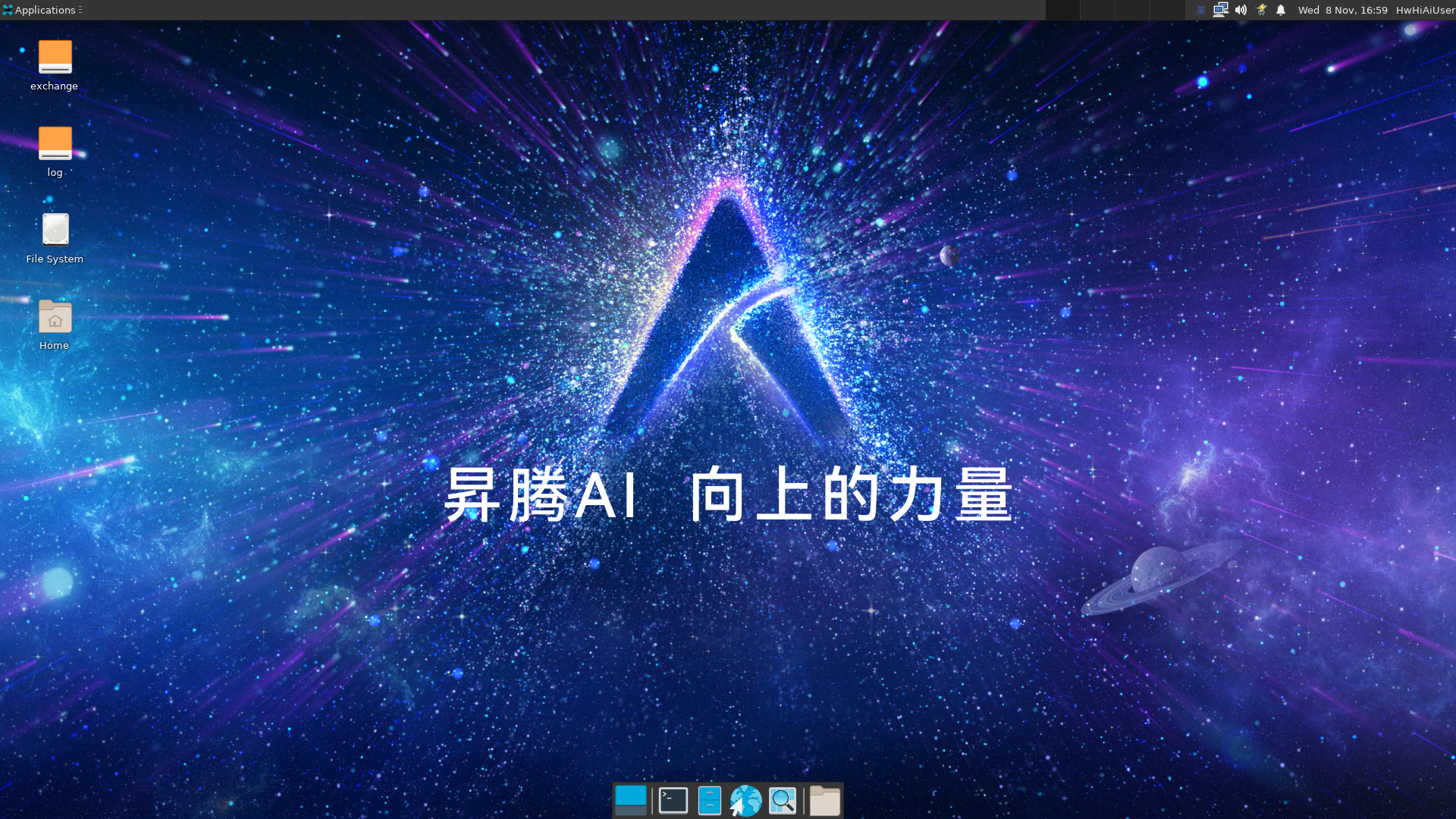

    图5 图形化桌面

    图6 打开终端

:::note 说明 对于openEuler22.03版本镜像，图形桌面会占用400MB内存，如果用户不使用图形桌面，可以执行以下命令关闭，执行以后重启开发者套件。

systemctl disable toggle_graphical_desktop

执行命令后，提示需输入密码。

重启开发者套件。

systemctl reboot -i

如果要重新开启图形桌面，可以通过其他方式登录开发者套件，执行以下命令，执行以后重启开发者套件。

systemctl enable toggle_graphical_desktop
reboot

开发者套件的内存规格为4GB，使用free -h命令查询时，系统显示内存总量为3.4G，其中0.6G提供给NPU计算最小单元任务调度使用，此部分内存不会被OS内存统计。 :::

图形桌面基本使用方法：

  • 切换输入法：左键单击右上方工具栏中

    按钮，跳出语言切换框。

  • 打开浏览器：左键单击正下方工具栏

    按钮。

    :::note 说明 当打开浏览器时出现“Your Computer Clock is Wrong”提示，则需要左键单击正下方工具栏

    打开终端，输入**date -s "YYYY-MM-DD HH:MM:SS"**命令，修改系统时间为当前所在地区时间。 :::

  • 打开终端：左键单击正下方工具栏

    打开终端。

  • 打开网络：右键单击右上方工具栏

    按钮，选择Enable Networking或Enable Wi-Fi。

父主题： 登录开发者套件
