生效dtb文件

准备

获取源码

下载[软件包](https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Ascend HDK/Ascend HDK 23.0.RC3/Ascend-hdk-310b-sdk-soc_23.0.rc3.zip)。
解压后获取工具链安装包toolchain.tar.gz与源码包Ascend310B-source tar.gz。

环境准备

一台带网络端口且操作系统为Ubuntu 22.04的x86 Linux服务器。
Linux服务器已安装python、make、gcc、unzip、pigz、bison、flex、libncurses-dev、squashfs-tools、bc、device-tree-compiler、libssl-dev、cmake与交叉编译工具链。

:::note 说明

所有的依赖必须用root用户进行安装。
用户可以通过如下命令进行安装上述依赖。

apt-get install -y python3 make gcc unzip pigz bison flex libncurses-dev squashfs-tools bc device-tree-compiler libssl-dev cmake :::

工具链安装

登录Linux服务器。
执行如下命令，切换至root用户。

su - root
执行如下命令，创建/opt/compiler目录。

mkdir /opt/compiler
将交叉编译工具链包“toolchain.tar.gz”上传至/opt/compiler目录。详细操作请参见Windows与开发者套件的文件传输。
进入到/opt/compiler目录。

cd /opt/compiler
执行如下命令，解压交叉编译工具。

tar -xvf toolchain.tar.gz -C ./
在配置文件中增加交叉编译工具链路径。

echo "export PATH=/opt/compiler/toolchain/bin:$PATH: " >> /etc/profile
执行如下命令，使环境变量生效。

source /etc/profile
执行如下命令，查看交叉编译工具链版本。

aarch64-target-linux-gnu-gcc -v

显示有版本信息，则表明安装工具链成功。

父主题： 接口复用操作

编译

登录Linux服务器。
执行如下命令，切换至root用户。

su - root
将源码包“Ascend310B-source.tar.gz”上传至Linux系统root用户属组目录下，例如/opt。详细操作请参见传输文件。
执行如下命令，进入源码包所在目录，例如/opt。

cd /opt
执行如下命令，解压源码包“Ascend310B-source.tar.gz”。

tar -xzvf Ascend310B-source.tar.gz

tar -xzvf 源码包
执行如下命令，进入product目录。

cd Ascend310B-source/dtb/dts/hi1910b/hi1910BL/product
执行如下命令编辑hi1910B-pinctrl-M100-B51.dtsi文件。

vim hi1910B-pinctrl-M100-B51.dtsi

根据表格表1管脚19、21、23与24的端口复用寄存器基地址为0x0082320000，管脚19、21、23与24的复用寄存器偏移地址分别为0x068、0x06c、0x060和0x064。

找到pinmux@82320000节点，修改SPI0节点的复用寄存器的值即可。

当前寄存器值0x0为SPI功能，将其更改为0x3，0x3为gpio功能。

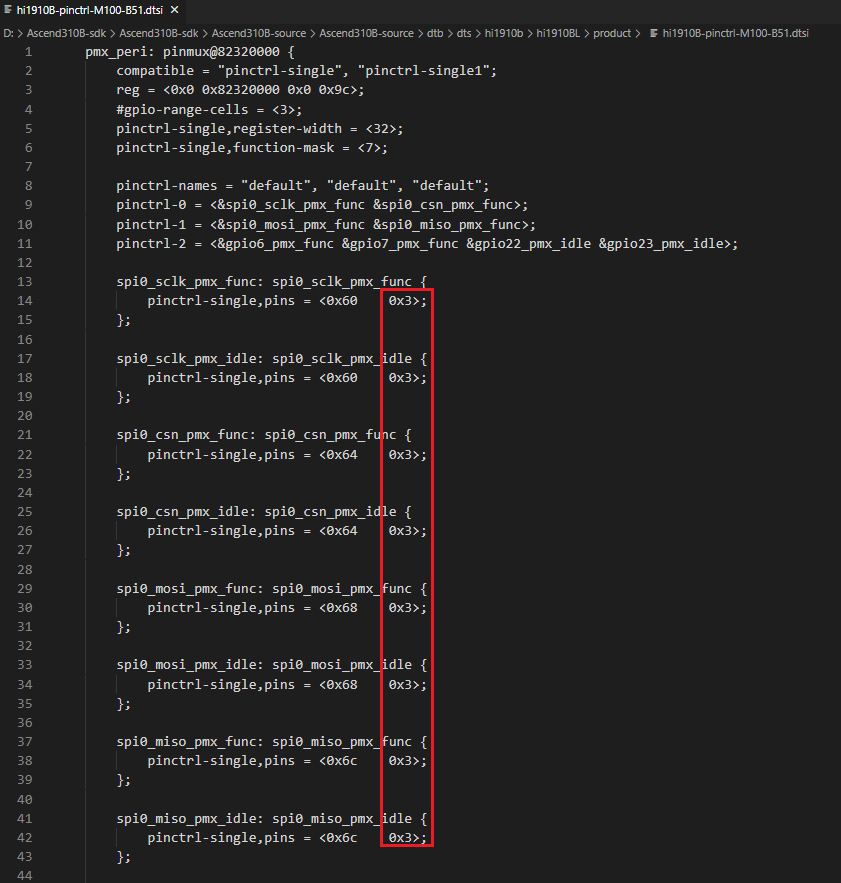

更改后如下图所示，图中红色方框内为修改内容。

用户可根据自身需要配置端口复用寄存器的值，寄存器的值与复用功能的对应关系请参见表1。
（可选）hi1910B-pinctrl-M100-B51.dtsi文件未全部包含表1中涉及的管脚，当用户需要复用文件中未涉及的管脚，可参考此步骤添加。
- 当管脚的复用寄存器基地址为0x00C4000000、0x0082320000或0x0400140000时，可在hi1910B-pinctrl-M100-B51.dtsi文件中对应节点下参考如下格式进行配置。

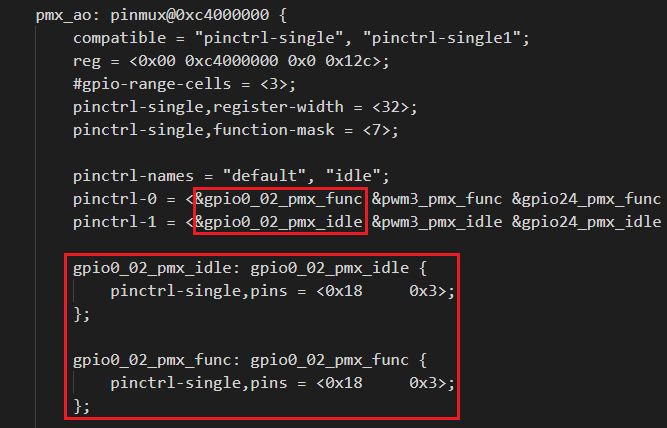

  示例：在0x00C4000000节点下新增配置，将管脚22复用为gpio0_02，红框内为新增内容。
- 当管脚的复用寄存器基地址为0x00A0140000时，hi1910B-pinctrl-M100-B51.dtsi文件中无此节点，此时可参考hi1910B-pinctrl-M150-B50.dtsi中的配置。

  :::note 说明 hi1910B-pinctrl-M150-B50.dtsi在“Ascend310B-source/dtb/dts/hi1910b/hi1910BL/product”目录下。 :::
按“Esc”键，再执行如下命令，保存修改并按“Enter”键退出。

:wq!
执行以下命令，返回至opt目录。

cd /opt
禁用SPI0功能。

由于SPI0的管脚被改成GPIO功能，SPI0的驱动无法使用，需要将其功能进行屏蔽。

执行以下命令，打开Ascend310B-source/dtb/dts/hi1910b/hi1910BL/base路径下的“hi1910B-spi.dtsi”文件。

vim Ascend310B-source/dtb/dts/hi1910b/hi1910BL/base/hi1910B-spi.dtsi

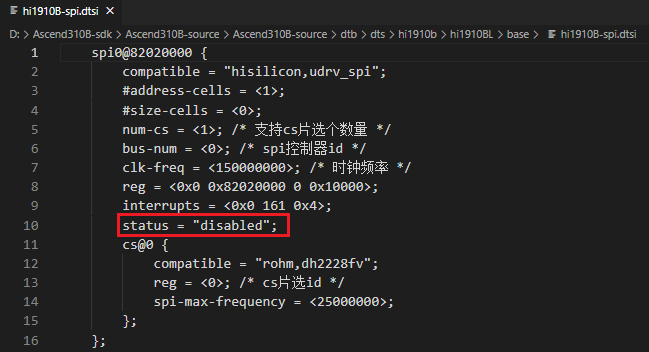

在SPI0设备节点中添加语句“status = "disabled";”以禁用SPI0管脚的主功能。修改完成后如下图所示，图中红色方框内为新增内容。

:::note 说明本节以SPI0为例，修改dts文件，若复用其他管脚功能，请根据实际情况修改dts文件，禁用不使用的功能或添加新功能。 :::
按“Esc”键，再执行如下命令，保存修改并按“Enter”键退出。

:wq!
执行如下命令，编译dtb文件。

c****d /opt/Ascend310B-source

bash build.sh dtb

出现如下回显，表示编译内核dtb文件成功。
```
generate /opt/Ascend310B-source/output/dt.img success!
sign /opt/Ascend310B-source/output/dt.img success!
```
:::note 说明编译后的dt.img文件会自动存放于output目录下。 :::

父主题： 接口复用操作

生效dtb文件

登录开发者套件系统环境。
将编译后的“dt.img”文件上传至任意目录下，例如/opt。详细操作请参见传输文件。
执行以下命令，进入/opt目录。

cd /opt
升级dt.img文件。

dd if=dt.img of=/dev/mmcblk1 count=4096 seek=114688 bs=512
升级完成后重启生效。

reboot

父主题： 接口复用操作

概述

gpio_operate工具用于设置GPIO管脚的输入与输出方向，也可将每个GPIO管脚独立的设为0或1。

父主题： GPIO工具介绍

使用指南

gpio_operate命令必须使用root账号执行。

支持设置的GPIO管脚如表1所示，以下管脚存在复用关系，使用前须将其复用为GPIO。

表1 开发者套件支持的GPIO管脚

组号	管脚号
0	2，3，14，15，23，25 （说明：第0组的第23个管脚为内部使用管脚，用于设置开发者套件的LED3状态指示灯。）
1	1，6
2	11，12，15，16，17，18，19，20，25，26，27，28
4	0
7	2，3，4，5，6，7

父主题： GPIO工具介绍

获取GPIO帮助信息

命令功能

gpio_operate -h用于获取gpio_operate命令帮助信息。

参数说明

无

使用实例

获取gpio_operate命令帮助信息。

gpio_operate -h

Usage: gpio_operate <Command|-h> [Options...]
gpio_operate Command:
        -h                              : This command's help information.
        set_value                       : Set gpio pin value.
        get_value                       : Get gpio pin value.
        set_direction                   : Set gpio pin direction value.
        get_direction                   : Get gpio pin direction value.

父主题： 使用示例
