模型适配工具说明

模型适配工具说明

工具简介

模型适配工具是一款集成数据集管理、模型训练、模型打包为一体的开发者工具套件，预置了4个典型模型，分别用于目标检测场景（YOLO V5模型）、图像分类场景（Mobilenet V3模型）、图像分割场景（Unet ++模型）、关键点检测场景（Alphapose模型）。支持用户使用PC的CPU算力训练模型并对模型进行打包，拷贝到开发者套件进行推理。

图1 工具架构

工具优点

• 工具预置了典型模型，用户可以根据任务场景选择使用。
• 使用工具完成训练创建，全UI界面操作，技术门槛低，适合新手初步了解AI。
• 可使用PC的CPU算力进行训练，降低硬件成本。

硬件要求

表1 硬件配置

配置类型	推荐配置
系统类型	当前支持Windows 10、11操作系统，不支持Mac OS
CPU	8 core CPU
内存RAM	32GB
磁盘	100G SSD存储

安装Anaconda3

模型适配工具的运行依赖于Anaconda虚拟环境，在安装工具前需准备好虚拟环境，本文以Anaconda3 2022.10版本为例。

1. 下载文件Anaconda3-2022.10-Windows-x86_64.exe。

2. 双击安装程序安装软件，建议勾选“Add Anaconda3 to my PATH environment variable”，如图1所示，将Anaconda添加到系统环境变量中，单击“Install”按钮。

   图1 安装程序安装软件界面图



   :::note 说明

   • 上图界面会随着Anaconda软件更新变化，具体页面请以实际版本为准。
   • 安装完成后会自动跳转至Anaconda官方网页，用户可直接关闭。 :::

父主题： 准备环境

创建conda虚拟环境

1. 下载conda的[虚拟环境压缩包](https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas 200I DK A2/DevKit/tools/latest/model-adapter-tool.tar.gz)，将压缩包移动至Anaconda安装目录下的envs文件夹中。

2. 使用快捷键“Win+R”，在运行窗口输入cmd，单击“确定”按钮。进入命令行窗口。

   图1 进入命令行窗口



3. 在命令行窗口执行以下命令查看conda安装目录。

   conda info -e

   命令回显示例如下。

   C:\Users\username>conda info -e
   # conda environments:
   base                  *  C:\Users\username\Anaconda3

4. 将下载的虚拟环境压缩包解压至Anaconda安装目录下的envs目录中。

   1. 打开开始菜单搜索命令提示符，右键单击“命令提示符”选择“以管理员身份运行”。

      图2 搜索命令提示符



      图3 打开命令提示符



   2. 执行命令进入对应目录。

      cd C:\Users\username\Anaconda3\envs

   3. 执行以下命令解压虚拟环境压缩包。

      tar -zxvf model-adapter-tool.tar.gz -C .\

5. 在命令行中执行以下命令查看虚拟环境是否已创建。

   conda info -e

   若出现以下类似回显内容则说明环境已创建。

   C:\Users\username\Anaconda3\envs>conda info -e
   # conda environments:
   #
   base                  *  C:\Users\username\Anaconda3
   model-adapter-tool       C:\Users\username\Anaconda3\envs\model-adapter-tool

6. 在命令行中执行以下命令激活虚拟环境。

   conda activate model-adapter-tool

   显示以下类似信息表示conda环境正常激活。

   C:\Users\username\Anaconda3\envs>conda activate model-adapter-tool

   (model-adapter-tool)C:\Users\username\Anaconda3\envs>

父主题： 准备环境

安装、运行和升级工具

安装模型适配工具

1. 单击[获取链接](https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas 200I DK A2/DevKit/tools/latest/Ascend-devkit-model-adapter_latest_win-x86_64.exe)下载“Ascend-devkit-model-adapter_latest_win-x86_64.exe”。

   单击



   ，选择“保留”。



2. 打开“显示详细信息”并选择“仍然保留”，如图1所示。

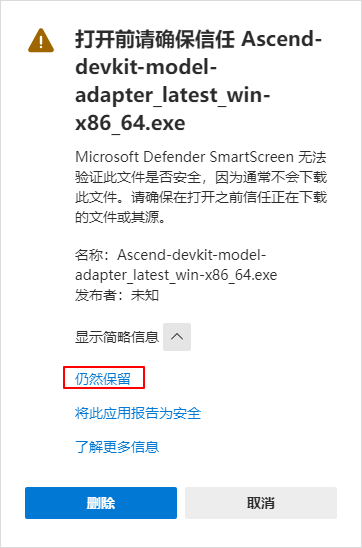

   图1 信任软件



3. 在PC上双击模型适配工具安装包“Ascend-devkit-model-adapter_latest_win-x86_64.exe”，系统可能会弹出阻止应用启动的提示，如图2所示，单击“更多信息”。

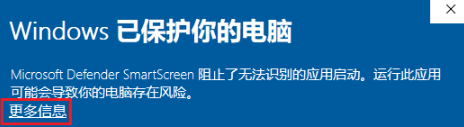

   图2 阻止应用启动



   单击“仍要运行”，在弹出的提示（您要允许来自未知发布者的此应用对你的设备进行更改吗）页面选择“是”。

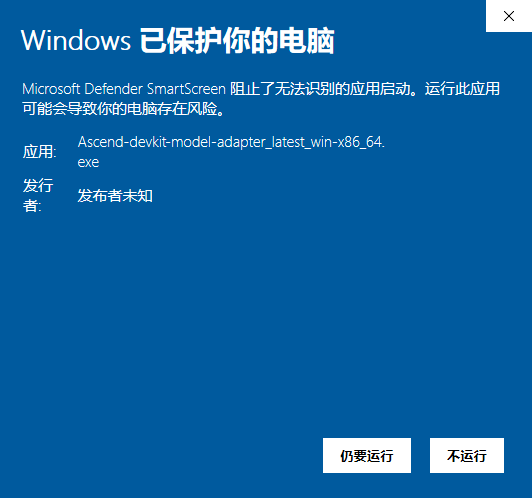

   图3 运行应用



4. 在安装导向界面按照默认配置快速安装工具。

运行模型适配工具

1. 进入工具安装目录，双击运行软件包“Ascend AI Devkit Model Adapter.exe”，显示界面如图4所示，启动后软件会自动对conda环境进行检测。

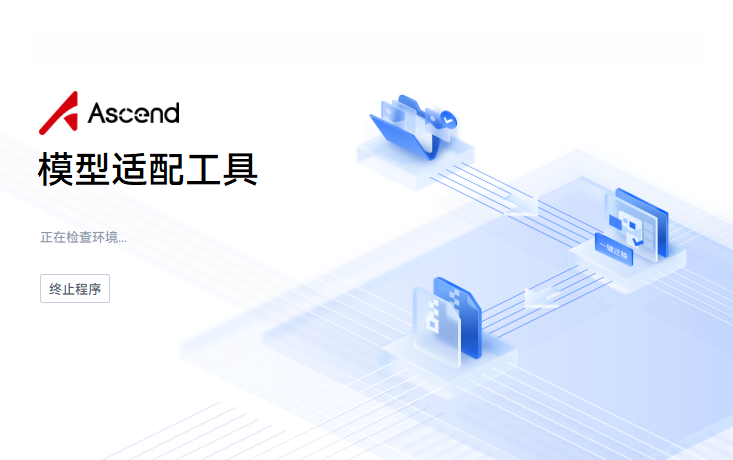

   图4 模型适配工具启动界面



2. 在模型运行界面，根据需要选择模型算法，当前支持分类、检测、分割和关键点检测4类模型，单击模型任务后进入该模型的数据集准备与迁移界面。

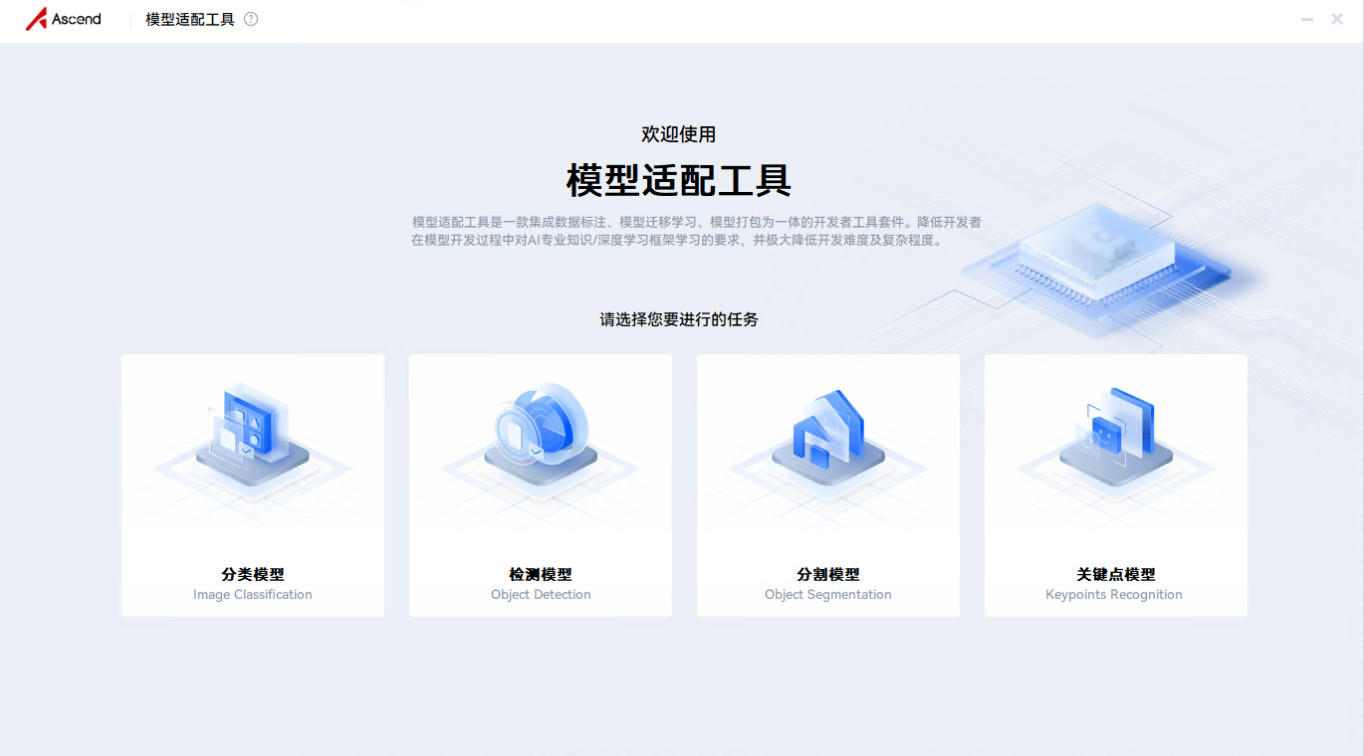

   图5 模型运行界面



   :::note 说明

   • 选择分类模型时会先弹出数据集准备界面，填写完毕后再进入数据标注界面。
   • 模型适配工具界面显示异常，工具栏不显示等问题，请参见模型适配工具界面显示异常。
   • 使用VPN代理时无法打开模型适配工具，请关闭VPN代理后再尝试，参见当使用VPN代理时，打开模型适配工具，提示网络异常解决。 :::

升级模型适配工具

:::note 说明 请保证PC网络正常连通，否则将无法升级工具。 :::

1. 进入模型运行界面后，软件将自动检测是否有更新。如果有更新，则会弹出提示框，提示是否立即升级。

   图6 升级提示界面



2. 选择“确定”开始下载升级包。

   图7 升级提示界面



3. 下载完成后，等待片刻，会弹出新版本的安装界面，等待安装完成。

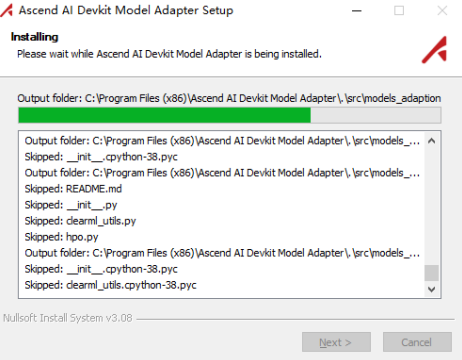

   图8 自动升级安装界面



4. 安装完成后，单击“Finish”即可完成升级。

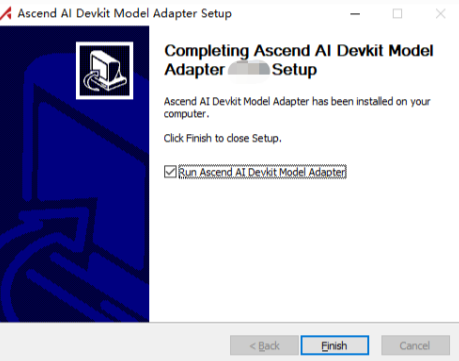

   图9 自动升级安装完成界面



模型适配工具功能说明

数据标注界面：当完成一个模型的数据集标注后，可单击右上角“关闭”按钮返回主界面。

图10 数据标注界面

• 如图11所示部分为工具栏：

  图11 工具栏界面



  表1 工具栏①功能说明

  功能按钮	说明
  “文件”	单击按钮可对数据集进行操作。
  “编辑”	单击按钮可对当前图片的标记进行操作。
  “视图”	单击按钮可对当前图片进行操作。
  “模型工具”	单击按钮可进行一键迁移。
  “帮助”	单击按钮提供软件的操作帮助。

• 如图12所示部分为标签工具栏：用于对数据集进行标注。

  图12 标签工具栏界面



  表2 工具栏②功能说明

  功能按钮	说明
  	单击按钮可绘制矩形框。
  	单击按钮可绘制以节点相连的多边形框。
  	单击按钮可绘制关键点。
  	单击按钮可对绘制的标签进行操作，按住鼠标左键可拖动标签，移动至标签位置单击鼠标右键可修改标签。
  	单击按钮可删除已绘制的标签。
  	单击按钮可调节当前图片的亮度与对比度。
  	单击按钮可撤销上一步操作。
  	单击按钮可切换至上一张图片。
  	单击按钮可切换至下一张图片。
  	单击文本框输入数据可修改图片缩放比例。

• 如图13所示部分为全局操作与文件列表：

  图13 全局操作与文件列表界面图



  图14 全局操作与文件列表界面图



  表3 工具栏③功能说明

  功能按钮	说明
  “打开目录”	按钮可打开数据集目录，将目录下数据集显示在文件列表中。
  “打开图片”	按钮可打开单张图片。
  “保存文件”	按钮可在当前图片标记完成后保存该图片的标注信息json文件（仅自动保存标注开关关闭时可用）。
  “删除文件”	按钮可删除当前图片的标注信息json文件。
  “自动保存标注”	开关开启时标注图片将自动保存标注信息json文件。
  “一键迁移”	按钮单击后可开始进行模型迁移。

• 如图15所示部分为标记信息框：仅分类模型可用，用于对数据进行分类。

  图15 标记信息框界面图



• 如图16所示部分为标签列表：检测、分割、关键点模型可用，显示当前图片中包含的标签信息。

  图16 标签列表界面图



• 如图17所示部分为多边形标签：检测、分割、关键点模型可用，显示当前图片包含的多边形标签信息。

  图17 多边形标签界面图



模型适配工具快捷键说明

表4 快捷键说明

快捷键	说明
Ctrl + O	打开图片。
D	切换下一张图片。
A	切换上一张图片。
Ctrl + U	打开目录。
Ctrl + S	保存标注。
Ctrl + W	关闭图片，保存已有标签。
Ctrl + Del	永久删除标签文件。
Ctrl + Q	退出。
Ctrl + E	编辑标注。
Ctrl + C	复制标注。
Ctrl + V	粘贴标注。
Del	删除选择标注。
Ctrl + Z	撤销/撤销最后控制点。
Ctrl + =	放大图片。
Ctrl + -	缩小图片。
Ctrl + 0	图片原始大小。
Ctrl + F	适应窗口。
Ctrl + Shift + F	适应宽度。

父主题： 准备环境
