抠图贴图​

功能介绍​

对输入的图像进行抠图并粘贴到背景图片中的操作，输出到Image对象中。

接口调用流程​

使用抠图贴图接口前，用户需准备好被抠图以及被粘贴的图片对象。

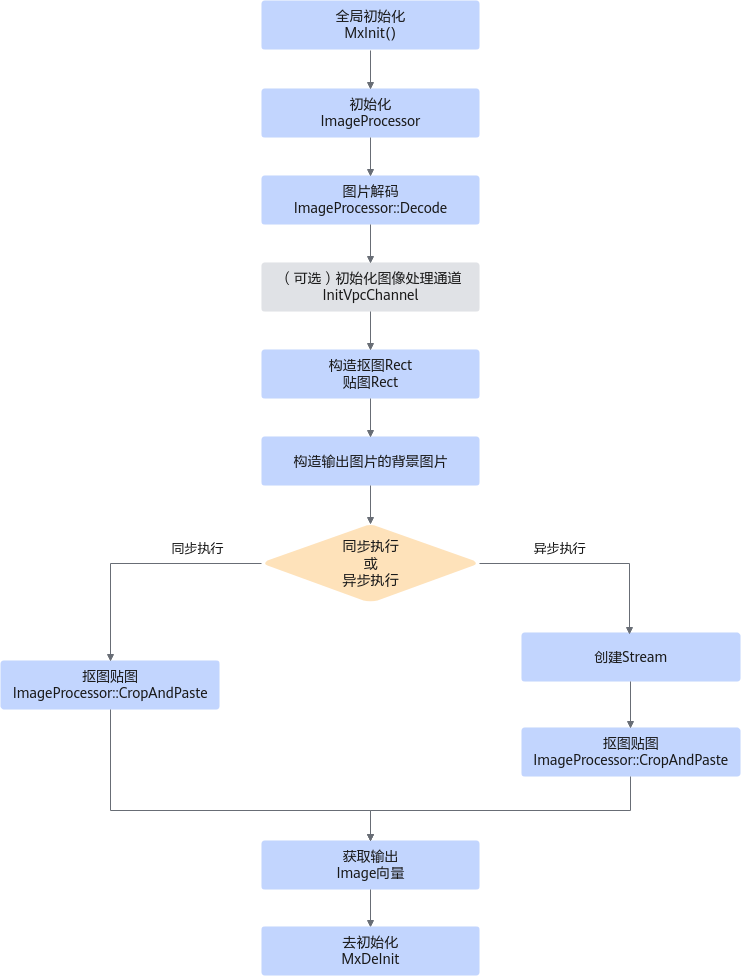

图1 图像处理（抠图贴图）接口调用流程

关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. ImageProcessor初始化。

    用户构造ImageProcessor对象，之后可以调用InitVpcChannel()初始化通道，若不调用该接口，ImageProcessor会在执行抠图并贴图前自动进行通道初始化。

  3. 使用图片解码接口对输入图片进行解码。

    根据业务对图片进行解码，生成可抠图贴图的Image对象。后续可以通过图像处理接口对图片进行处理，生成最终需要抠图贴图的Image对象。

  4. 构造抠图贴图参数和输出Image。

    1. 根据业务要求，设置被抠图片的矩阵并设置粘贴图片位置的矩阵，二者大小不一样时将自动进行缩放。
    2. 构造输出图片的背景图片，使用预申请内存的Image()构造函数构造被粘贴图片或其他非空图片作为输出。

  5. 调用CropAndPaste()对输入图片进行抠图并将图片粘贴至指定位置。

    1. 同步执行。
      1. 不创建Stream，将输入图片及其他参数传入接口，获取抠图贴图结果。
    2. 异步执行。
      1. 创建Stream，具体请参见异步调用。
      2. 将输入图片、已创建的Stream及其他参数传入接口，获取抠图贴图结果。
    3. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

//初始化
MxInit();
{
    //构造图像处理类
    ImageProcessor imageProcessor(deviceId);

    //图像解码生成Image
    //解码后的图像类
    Image decodedImage;

    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
    if (ret != APP_ERR_OK) {
        return 0;
    }

    //（可选）初始化图像处理通道
    imageProcessor.InitVpcChannel();

    //构造背景Image（也可以选择其他已有数据的Image对象）
    Size imageSize(640, 640);
    size_t dataSize = 640 * 640 * 3 / 2;
    MemoryData imgData(dataSize, MemoryData::MemoryType::MEMORY_DVPP, deviceId);
    if (MemoryHelper::Malloc(imgData) != APP_ERR_OK) {
        return 0;
    }
    std::shared_ptr<uint8_t> pastedData((uint8_t*)imgData.ptrData, imgData.free);

    / 抠图贴图操作后图像类
    Image pastedImage(pastedData, dataSize, deviceId, imageSize);

    //执行抠图贴图
    //抠图和贴图尺寸
    Rect rectFrom(0, 0, 240, 240);
    Rect rectTo(0, 0, 480, 480);
    std::pair<Rect, Rect> cropPasteRect = &#123;rectFrom, rectTo&#125;;

    //抠图贴图操作
    ret = imageProcessor.CropAndPaste(resizeImage, cropPasteRect, pastedImage) ;
    if (ret != APP_ERR_OK) &#123;
        return 0;
    &#125;
&#125;
//去初始化
MxDeInit();

父主题： 通过接口进行图像处理（Image）

视频编码​

功能介绍​

通过构造VideoEncoder类实例可实现视频编码功能，编码功能配置项及各项约束与支持情况请参考VideoEncodeConfig数据结构说明。

视频编码支持自定义输出数据格式，通过自定义回调函数传入编码功能配置项，方便用户使用编码后的数据，详情可参考VideoEncodeCallBack。

接口调用流程​

首先根据需求定义需要的输出数据组合方式，根据组合方式参考VideoEncodeCallBack定义回调函数传入编码功能配置项，然后实例化VideoEncoder类，最后调用Encode成员函数完成编码，获取数据。

视频编码接口调用流程参考如下：

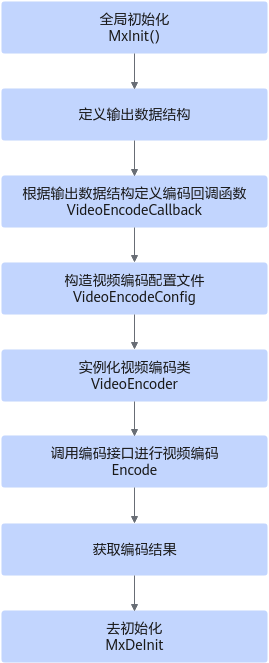

图1 视频编码接口调用流程

mxVision提供VideoEncoder类进行视频编码，关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. 定义输出数据组合形式。

    • 输出数据包含视频帧编码后得到的的Image类数据、当前编码帧的“frameId”和通道“channelId”。
    • 根据需要选择获取以上哪些数据。

  3. 定义输出回调函数。

    • 根据要获取的数据定义回调函数，在函数内组装自定义数据。

    • 回调函数输入参数固定为VideoEncodeCallBack形式，函数内可选择输出。

      请勿在回调函数内实现过于复杂的操作，建议使用自定义“userData”来接收视频编码回调结果，否则回调线程会发生卡住的现象，导致视频编码速度变慢。

  4. 构造视频编码配置项。

    配置项及各项约束与支持情况请参考VideoEncodeConfig数据结构说明。

  5. 实例化视频编码类。

    将配置好的VideoEncodeConfig传入构造函数接口，实例化视频编码类。

  6. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

如下提供关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

// 初始化
MxBase::MxInit();
&#123;
    // 定义要接收的编码数据
    struct FrameImage &#123;
        Image image;                 // Video Image Class
        uint32_t frameId = 0;        // Video Frame Index
        uint32_t channelId = 0;      // Video Channel Index
    &#125;;

    // 定义获取编码数据到自定义结构的回调函数
    APP_ERROR CallBackVenc(std::shared_ptr<uint8_t>& outDataPtr, uint32_t& outDataSize, uint32_t& channelId,
                           uint32_t& frameId, void* userData)
    &#123;
        Image image(outDataPtr, outDataSize, -1, Size(1920, 1080));
        FrameImage* encodedVec = static_cast<FrameImage*>(userData);
        FrameImage frameImage;
        encodedVec.image = image;
        encodedVec.channelId = channelId;
        encodedVec.frameId = frameId;
        return APP_ERR_OK;
    &#125;
    // 构造编码配置项
    VideoEncodeConfig vEncodeConfig;
    VideoEncodeCallBack cPtr2 = CallBackVenc;
    vEncodeConfig.callbackFunc = cPtr2;
    vEncodeConfig.width = 1920;
    vEncodeConfig.height = 1080;
    vEncodeConfig.keyFrameInterval = 1;
    vEncodeConfig.srcRate = 30;
    vEncodeConfig.rcMode = 1;
    vEncodeConfig.maxBitRate = 30000;
    vEncodeConfig.ipProp = 70;
    // 实例化编码类
    VideoEncoder videoEncoder(vEncodeConfig, deviceId);
    // 执行编码操作
    FrameImage encodedFrame;

    for (size_t i = 0; i < inputFrameList.size(); i++) &#123;
        ret = videoEncoder.Encode(image, frameId, &encodedFrame);
    &#125;
&#125;
// 去初始化
MxBase::MxDeInit();

父主题： 媒体数据处理

视频解码​

功能介绍​

通过构造VideoDecoder类实例可实现视频解码功能，解码功能配置项及各项约束与支持情况请参考VideoDecodeConfig数据结构说明。

视频解码支持自定义输出数据格式，通过自定义回调函数传入解码功能配置项，方便用户解码后的数据，详情可参考VideoDecodeCallBack数据结构说明。

接口调用流程​

首先根据需求定义需要的输出数据组合方式，根据组合方式参考VideoDecodeCallBack定义回调函数传入解码功能配置项，然后实例化VideoDecoder类，最后调用Decode成员函数完成解码，获取数据。

视频解码接口调用流程参考如下：

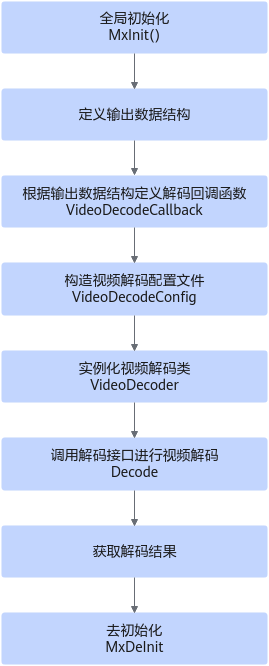

图1 视频解码接口调用流程

mxVision提供VideoDecoder类进行视频解码，关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. 定义输出数据组合形式。

    • 输出数据包含视频帧解码后得到的的Image类数据、当前解码帧的“frameId”和通道“channelId”。
    • 可根据需要选择获取以上哪些数据。

  3. 定义输出回调函数。

    • 根据要获取的数据定义回调函数，在函数内组装自定义数据。
    • 回调函数输入参数固定为VideoDecodeCallBack形式，函数内可选择输出。
    • 请勿在回调函数内实现过于复杂的操作，建议只进行自定义获取解码数据操作。

  4. 构造视频解码配置项。

    配置项及各项约束与支持情况请参考VideoDecodeConfig数据结构说明。

  5. 实例化视频解码类。

    将配置好的VideoDecodeConfig传入构造函数接口，实例化视频解码类。

  6. 调用解码接口。

    • 一个实例化的解码器在首次调用Decode接口时，会判断是否为预申请场景。
    • 使用预申请场景时，需要在后续调用Decode接口进行预申请输出内存，防止接口调用失败。

  7. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

如下提供关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

// 初始化
MxBase::MxInit();
&#123;
    // 定义要接收的解码数据
    struct FrameImage &#123;
        Image image;                 // Video Image Class
        uint32_t frameId = 0;        // Video Frame Index
        uint32_t channelId = 0;      // Video Channel Index
    &#125;;

    //定义获取解码数据到自定义结构的回调函数
    APP_ERROR CallBackVdec(Image& decodedImage, uint32_t channelId, uint32_t frameId, void* userData)
    &#123;
      FrameImage* decodedVec = static_cast<FrameImage*>(userData);
      decodedVec->image = decodedImage;
      decodedVec->channelId = channelId;
      decodedVec->frameId = frameId;
    &#125;
    // 构造解码配置项
    VideoDecodeConfig config;
    VideoDecodeCallBack cPtr = CallBackVdec;
    config.width = 1920;
    config.height = 1080;
    config.callbackFunc = cPtr;
    config.skipInterval = 0;
    config.inputVideoFormat = StreamFormat::H264_MAIN_LEVEL;
    config.outputImageFormat = ImageFormat::YUV_SP_420;
    // 实例化解码类
    VideoDecoder videoDecoder(config, deviceId, channelId);
    // 执行解码操作
    ret = videoDecoder.Decode(dataPtr, dataSize, frameId, &decodedFrame);
&#125;
// 去初始化
MxBase::MxDeInit();

父主题： 媒体数据处理

模型推理​

功能介绍​

使用mxVision模型推理功能通过给定输入和指定模型，进行推理获得输出结果，支持om格式的模型推理，可使用ATC工具构建的动态Batch、动态分辨率和分档动态维度模型进行推理。

接口调用流程​

使用模型推理前，用户需准备好输入数据以及需要加载的模型，根据模型路径或者内存方式初始化Model类，通过调用Model类的Infer接口获取模型推理结果。输入数据必须和模型输入数据类型以及格式一致，如果用户自行申请输出数据内存，则输出数据类型和格式需和模型输出保持一致，模型输入输出信息可以通过Model类的相关接口进行查询。

模型推理调用流程参考如下：

关键接口说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. 模型初始化。

    用户需根据实际业务情况确认模型加载方式，选择从文件加载模型或从内存加载模型。如果从内存加载，需要先将模型文件读取到内存，可通过以下两种方式传入。

    • 从文件加载模型，可选择直接向Model接口传入模型路径，进行初始化。
    • 通过结构体ModelLoadOptV2中的“loadType”字段指定加载方式后，再传入Model接口，其中加载方式在模型方面区分从文件加载模型，还是从内存加载模型，在内存方面区分是由系统内部管理，还是由用户管理，具体可参见ModelLoadOptV2。

  3. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以下为功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

// 初始化
MxBase::MxInit();
&#123;
    // 输入二进制数据， 需用户自行准备
    std::string filePath = "./test.bin";
    // 读取输入数据到内存
    void* dataPtr = ReadTensor(filePath);
    // 输入数据类型，和模型输入数据类型一致
    auto dataType = MxBase::TensorDType::INT32;
    // 构造输入shape，和模型输入shape一致
    std::vector<uint32_t> shape = &#123;1, 128&#125;;
    // 构造tensor
    MxBase::Tensor tensor(dataPtr, shape, dataType, 0);
    // 构造模型输入
    std::vector<MxBase::Tensor> inputs&#123;tensor&#125;;
    // 模型路径，需用户自行指定
    std::string modelPath = "./test.om";
    // 根据模型路径加载模型
    MxBase::Model model(modelPath);
    // 执行模型推理, outputs即为推理结果
    std::vector<MxBase::Tensor> outputs = model.Infer(inputs);
&#125;
//去初始化
MxBase::MxDeInit();

根据结构体ModelLoadOptV2方式初始化示例参考如下：

MxBase::ModelLoadOptV2 mdlLoadOpt;
mdlLoadOpt.loadType = ModelLoadOptV2::LOAD_MODEL_FROM_FILE;  // 指定模型加载方式
mdlLoadOpt.modelPath = modelPath;
MxBase::Model model(mdlLoadOpt);

父主题： 使用API接口方式开发（C++）

异步调用​

功能介绍​

mxVision默认采用同步执行模式，部分接口已支持用户通过申请AscendStream异步执行，具体接口异步支持情况请参见API参考（C++）。

接口调用流程​

  • 用户通过自定义AscendStream类构造需要的Stream实例传入异步接口，通过接口传入并在指定Stream上执行，同一Stream串行指定接口任务后可通过调用Synchronize()接口阻塞应用程序或线程运行，直到该Stream中的所有任务全部完成。
  • 支持多Stream异步执行，每个Stream内接口顺序执行，如果用户使用多Stream异步执行或异步执行结果需传入不支持异步接口情况，需要用户可选择执行Synchronize()接口，在适当位置执行同步Stream操作，保证结果已正确返回供后续使用。
  • 对于异步调用进行媒体数据处理时，需要调用Synchronize()接口使异步任务完成才能及时归还使用的通道，避免资源池被耗尽。

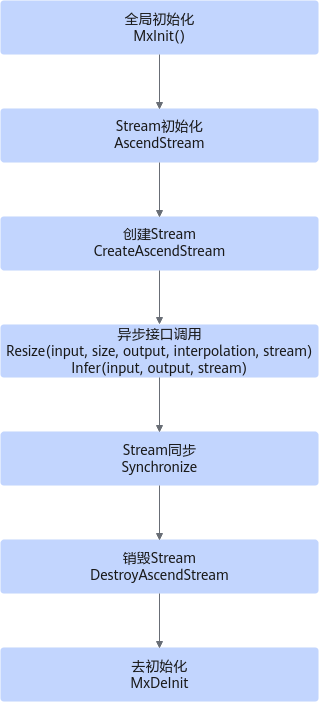

图1 Stream异步模式接口调用流程（以Resize操作为例）

mxVision提供AscendStream类进行Stream管理，关键步骤说明如下：

  1. 调用MxInit()接口进行全局初始化。

  2. 初始化Stream。

    用户通过向构造函数传入“deviceId”指定要创建Stream的设备，支持的“deviceId”根据用户环境存在差异。

  3. 创建Stream。

  4. 调用异步接口。

    • 支持异步的接口传入指定Stream，同一Stream中接口按顺序串行执行。
    • 指定不同Stream的接口之间并行执行。

  5. 同步Stream。

    如需保证异步执行结果在作为下一个接口入参时已执行完成，可调用Synchronize()成员函数显式同步Stream。

  6. 销毁Stream。

    用户在业务流程完成或Stream结束时，需调用DestroyAscendStream()成员函数销毁Stream，否则可能会造成Stream耗尽情况。

  7. 调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码​

以图像异步缩放和yoloV3模型异步推理为例，提供关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

// 初始化
MxBase::MxInit();
&#123;
        // 用户创建目标deviceId的stream
        AscendStream stream(deviceId)
        stream.CreatAscendStream();
        // 创建图像解码类实例
        ImageProcessor imageProcessor(deviceId);
        // 解码后的Image类实例
        Image decodedImage;
        // 根据图像路径进行解码
        APP_ERROR ret = imageProcessor.Decode(imagePath, decodedImage);
        // 缩放后的图像类实例
        Image resizedImage;
        // 异步调用缩放接口
        ret = imageProcessor.Resize(decodedImage, Size(416, 416), resizedImage, Interpolation::HUAWEI_HIGH_ORDER_FILTER, stream);
        // 调用同步接口，可以显式保证调用后续接口时缩放已完成
        stream.Synchronize();
        // 将 Image 类转换为 Tensor 类
        Tensor tensorImg = resizedImage.ConvertToTensor();
        // yoloV3模型推理
        string yoloPath = "./model/yolov3_tf_bs1_fp16.om";
        Model yoloV3(yoloPath, deviceId);
        // 构造推理输入输出 (单batch)
        vector<Tensor> yoloV3Inputs = &#123;tensorImg&#125;;
        vector<Tensor> yoloV3Outputs = &#123;&#125;;
        // 开始异步推理
        ret = yoloV3.Infer(yoloV3Inputs, yoloV3Outputs，stream);
        // 调用同步接口，可以显式保证调用后续接口时缩放已完成
        // 用户也可选择同步前在该stream串行其他异步接口
        stream.Synchronize();
        // 调用DestroyAscendStream销毁stream
        stream.DestroyAscendStream();
&#125;
//去初始化
MxBase::MxDeInit();

父主题： 使用API接口方式开发（C++）

编译运行​

运行样例前，需设置mxVison环境变量。

source &#123;mxVison安装目录&#125;/mxVision/set_env.sh

编译​

  1. 文件准备，用户准备好自己的源码文件“main.cpp”，以及“CMakeLists.txt”文件，“CMakeLists.txt”编写可参考如下内容：

    # CMake lowest version requirement
    cmake_minimum_required(VERSION 3.5.2)
    # project information
    project(MindX_SDK_Sample)
    set(MX_SDK_HOME $ENV&#123;MX_SDK_HOME&#125;)
    if (NOT DEFINED ENV&#123;MX_SDK_HOME&#125;)
    string(REGEX REPLACE "(.*)/(.*)/(.*)/(.*)" "\\1" MX_SDK_HOME  $&#123;CMAKE_CURRENT_SOURCE_DIR&#125;)
    message(STATUS "set default MX_SDK_HOME: $&#123;MX_SDK_HOME&#125;")
    else ()
    message(STATUS "env MX_SDK_HOME: $&#123;MX_SDK_HOME&#125;")
    endif()
    # Compile options
    add_definitions(-D_GLIBCXX_USE_CXX11_ABI=0)
    add_definitions(-Dgoogle=mindxsdk_private)
    add_compile_options(-std=c++11 -fPIC -fstack-protector-all -Wall)
    set(CMAKE_RUNTIME_OUTPUT_DIRECTORY $&#123;CMAKE_CURRENT_SOURCE_DIR&#125;)
    set(CMAKE_CXX_FLAGS_DEBUG "-g")
    set(CMAKE_EXE_LINKER_FLAGS "$&#123;CMAKE_EXE_LINKER_FLAGS&#125; -Wl,-z,relro,-z,now,-z,noexecstack -s -pie")
    set(CMAKE_SKIP_RPATH TRUE)

    # add mxbase header path
    include_directories(
    $&#123;MX_SDK_HOME&#125;/include/
    $&#123;MX_SDK_HOME&#125;/opensource/include/
    )

    # add mxbase lib path
    link_directories(
    $&#123;MX_SDK_HOME&#125;/lib/
    $&#123;MX_SDK_HOME&#125;/lib/modelpostprocessors/
    $&#123;MX_SDK_HOME&#125;/opensource/lib/
    $&#123;MX_SDK_HOME&#125;/opensource/lib64/
    )
    add_executable(main main.cpp)
    target_link_libraries(main glog mxbase opencv_world cpprest pthread mindxsdk_protobuf)
    install(TARGETS main DESTINATION $&#123;CMAKE_RUNTIME_OUTPUT_DIRECTORY&#125;)

  2. CMake编译。

    1. 在“CMakeLists.txt”文件所在目录新建“build”目录。

      mkdir build

    2. 进入“build”目录。

      cd build

    3. 执行cmake命令。

      cmake ..

    4. 执行make命令生成可执行文件“main”。

      make -j

运行​

执行编译生成的可执行文件即可运行程序。

./main

:::note 说明

父主题： 使用API接口方式开发（C++）
