acl.himpi.venc_set_roi_attr

acl.himpi.venc_get_ref_param​

c函数原型hi_s32 hi_mpi_venc_get_ref_param(hi_venc_chn chn, const hi_venc_ref_param *ref_param)
Python函数ref_param, ret = acl.himpi.venc_get_ref_param(chn)
函数功能获取H.264/H.265编码通道高级跳帧参考参数。关于高级跳帧模式的详细说明请参见高级跳帧模式说明。
输入说明chn：int，编码通道号。
- Atlas 200/500 A2推理产品，编码通道号的取值范围：[0, 128)，JPEGE功能和VENC功能共用通道，且通道总数最多128。
返回值说明- ref_param：dict，H.264/H.265编码通道高级跳帧参考参数字典。参见hi_venc_ref_param。
- ret：int，错误码。
- 返回0表示成功。
- 返回非0表示失败，参见VENC视频/JPEGE图像编码返回码。
约束说明本接口在编码通道创建之后、编码通道销毁之前调用。

父主题： VENC视频/JPEGE图像编码接口

acl.himpi.venc_set_ref_param​

c函数原型hi_s32 hi_mpi_venc_set_ref_param(hi_venc_chn chn, const hi_venc_ref_param *ref_param)
Python函数ret = acl.himpi.venc_set_ref_param(chn, ref_param**)**
函数功能设置H.264/H.265编码通道高级跳帧参考参数，用于改变帧间参考关系。关于高级跳帧模式的详细说明请参见高级跳帧模式说明。
输入说明- chn：int，编码通道号。
- Atlas 200/500 A2推理产品，编码通道号的取值范围：[0, 128)，JPEGE功能和VENC功能共用通道，且通道总数最多128。
- ref_param：dict，H.264/H.265编码通道高级跳帧参考参数字典。参见hi_venc_ref_param。
返回值说明ret：int，错误码。
- 返回0表示成功。
- 返回非0表示失败，参见VENC视频/JPEGE图像编码返回码。
约束说明- 创建H.264/H.265协议编码通道时，默认跳帧参考模式是1倍跳帧参考模式。如果用户需要修改编码通道的跳帧参考，建议在创建通道之后，启动编码之前调用此接口，减少在编码过程中调用的次数。
- 本接口在编码过程中被调用时，等到下一个I帧时生效。
- 如果用户设置1倍跳帧参考模式，对应的配置为：pred_en=HI_TRUE， enhance=0 ，base =1；如果设置2倍跳帧参考模式，对应的配置为： pred_en= HI_TRUE，enhance=1， base = 1；如果设置 4 倍跳帧参考模式，对应的配置为： pred_en =HI_TRUE， enhance = 1， base = 2。
- 如果用户设置通道的Gop Mode为HI_VENC_GOP_MODE_DUAL_P时，sp_interval只支持设置为sp_interval = （enhance+1 )*base，其中，当 sp_interval 不为0时， pred _en只支持设置为 HI_TRUE。
- 如果用户设置通道的Gop Mode为HI_VENC_GOP_MODE_SMART_P时，pred_en只支持设置为HI_TRUE 。
- 如果用户设置通道的Gop Mode为HI_VENC_GOP_MODE_BIPREDB时，enhance必须等于b_frame_num 。

高级跳帧模式说明​

高级跳帧参考模式涉及3 个参数：base、enhance 和pred_en，其含义请参考hi_venc_ref_param。高级跳帧参考模式示意图如下图所示。

  • 注意：dual_p 模式且sp_interval不等于0下配置高级跳帧参考需要满足如下条件：base *(enhance+1)= sp_interval，例如：4 倍高级跳帧参考（base=2，enhance=1），那么dual_p 的sp_interval =2*（1+1）=4。

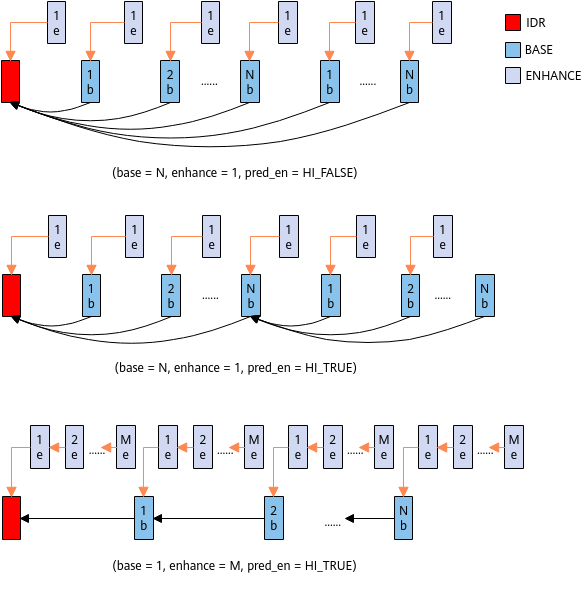

  • normal_p高级跳帧参考示意图

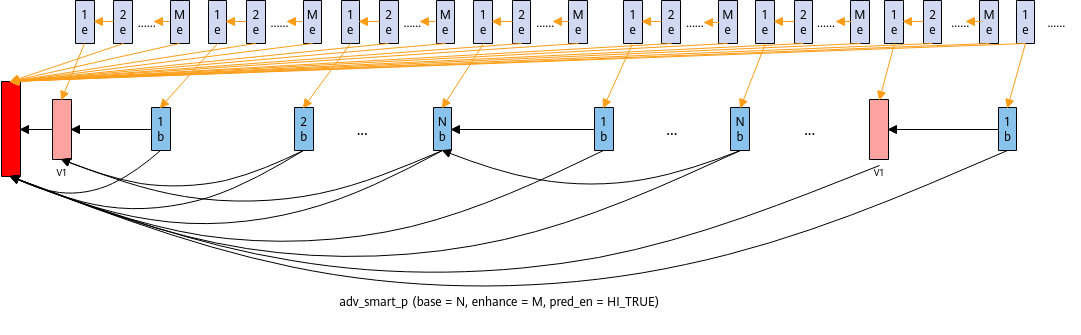

  • smart_p高级跳帧参考示意图

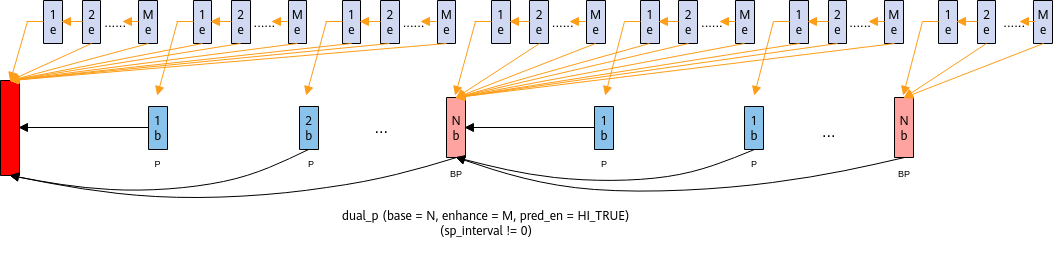

  • adv_smart_p高级跳帧参考示意图

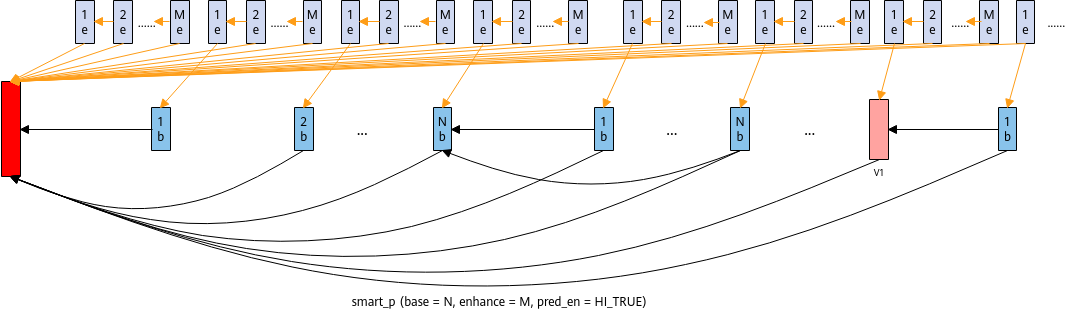

  • dual_p (sp_interval!=0)高级跳帧参考示意图

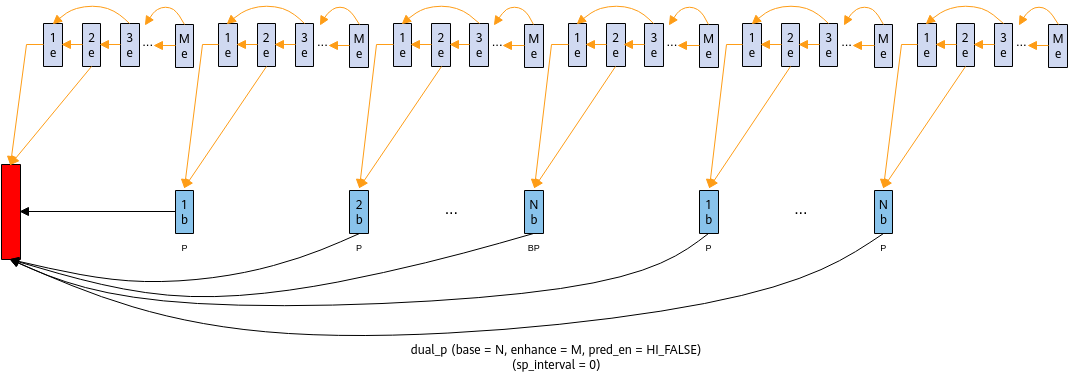

  • dual_p (sp_interval=0)高级跳帧参考示意图

父主题： VENC视频/JPEGE图像编码接口

acl.himpi.venc_get_roi_attr​

c函数原型hi_s32 hi_mpi_venc_get_roi_attr(hi_venc_chn chn, hi_u32 idx, hi_venc_roi_attr *roi_attr)
Python函数roi_attr**, ret = acl.himpi.venc_get_roi_attr(chn, idx)**
函数功能获取H.264/H.265通道的ROI配置属性。关于ROI编码功能的详细说明请参见ROI编码功能说明。
输入说明- chn：int，编码通道号。
- Atlas 200/500 A2推理产品，编码通道号的取值范围：[0, 128)，JPEGE功能和VENC功能共用通道，且通道总数最多128。
- idx：int，H.264/H.265协议编码通道ROI区域索引。
返回值说明- roi_attr：dict，ROI区域参数字典。参见hi_venc_roi_attr。
- ret：int，错误码。
- 返回0表示成功。
- 返回非0表示失败，参见VENC视频/JPEGE图像编码返回码。
约束说明- 本接口用于获取H.264/H.265协议编码通道的指定索引号的ROI配置。
- 本接口在编码通道创建之后，编码通道销毁之前调用。
- 建议用户在创建通道之后，启动编码之前调用此接口，减少在编码过程中调用的次数。

父主题： VENC视频/JPEGE图像编码接口

acl.himpi.venc_set_roi_attr​

c函数原型hi_s32 hi_mpi_venc_set_roi_attr(hi_venc_chn chn, const hi_venc_roi_attr *roi_attr)
Python函数ret = acl.himpi.venc_set_roi_attr(chn, roi_attr**)**
函数功能设置H.264/H.265通道的ROI属性，用户可以通过配置ROI区域，对该区域的图像Qp进行限制，从而实现图像中该区域的Qp与其他图像区域的差异化。关于ROI编码功能的详细说明请参见ROI编码功能说明。
输入说明chn：int，编码通道号。
- Atlas 200/500 A2推理产品，编码通道号的取值范围：[0, 128)，JPEGE功能和VENC功能共用通道，且通道总数最多128。
roi_attr：dict，ROI区域参数字典。参见hi_venc_roi_attr。
返回值说明ret：int，错误码。
- 返回0表示成功。
- 返回非0表示失败，参见VENC视频/JPEGE图像编码返回码。
约束说明- 本接口用于设置H.264/H.265通道的ROI属性。
- 本接口在编码通道创建之后，编码通道销毁之前设置。此接口在编码过程中被调用时，等到下一个帧时生效。
- 建议用户在创建通道之后，启动编码之前调用此接口，减少在编码过程中调用的次数。
- 建议用户在调用此接口之前先调用acl.himpi.venc_get_roi_attr接口，获取当前通道的ROI配置，然后再进行设置。
- 设置该接口后，如果当前帧判断编码为pskip帧，以pskip帧效果优先。
- 设置该接口后，可能会出现感兴趣区域QP值不全为设置值的现象；这是因为在编码过程中，有些编码块的残差会为0，没有数据需要被量化，QP值不生效所致，属于正常现象，不影响编码效果。

ROI编码功能说明​

ROI（Region Of Interest）编码：对感兴趣区域编码。

用户可以通过配置ROI区域，对该区域的图像Qp进行限制，从而实现图像中该区域的Qp与其它图像区域的差异化。系统现仅支持对H.264/H.265通道进行ROI设置。系统提供了8个感兴趣区域，可供用户同时使用。

8个区域可以互相叠加，且叠加时的优先级按照0～7的索引号依次提高，这里，叠加优先级是指发生叠加时，图像区域的最终Qp值的判定，最终的区域Qp值按照优先级最高的区域设定。ROI区域可配置绝对Qp和相对Qp两种模式。

  • 绝对Qp：ROI区域的Qp为用户设定的Qp 值。
  • 相对Qp：ROI区域的Qp为码率控制产生的Qp与用户设定的Qp偏移值的和。

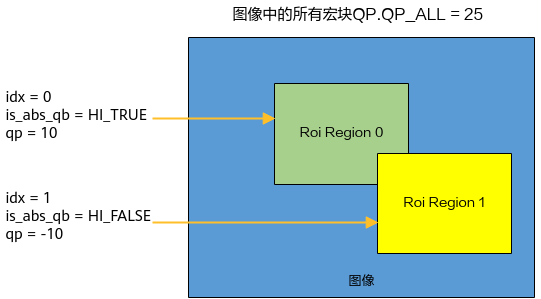

以下图为例，假如图像Qp为25，即图像中所有宏块Qp值为25。Roi区域0设置为绝对Qp模式，Qp值为10，索引为0；Roi区域1设置为相对Qp模式，Qp为-10，索引为1。区域0的index小于区域1的index，所以在发生互相重叠的图像区域按高优先级的区域（区域1）Qp设置。区域0除了发生重叠的部分的Qp值等于10。区域1 的Qp值为25-10=15。

父主题： VENC视频/JPEGE图像编码接口

acl.himpi.venc_set_chn_attr​

c函数原型hi_s32 hi_mpi_venc_set_chn_attr(hi_venc_chn chn, const hi_venc_chn_attr *chn_attr);
Python函数ret = acl.himpi.venc_set_chn_attr(chn, chn_attr)
函数功能设置编码通道的属性。
输入说明- chn：int，编码通道号。
- Atlas 200/500 A2推理产品，编码通道号的取值范围：[0, 128)，JPEGE功能和VENC功能共用通道，且通道总数最多128。
- chn_attr：dict，编码通道属性，具体请参见hi_venc_chn_attr。
返回值说明ret：int，错误码。
- 返回0表示成功。
- 返回非0表示失败，参见VENC视频/JPEGE图像编码返回码。
约束说明- 仅H.265/H.264编码通道支持。
- 建议用户在调用此接口之前先调用acl.himpi.venc_get_chn_attr接口，获取当前通道属性，然后再进行设置。
- 编码通道属性包括了编码器属性、帧结构GOP属性和码率控制器RC属性三部分。编码通道属性分为动态属性和静态属性两种。其中，静态属性的属性值在通道创建时配置，在通道创建之后不能被修改；动态属性的属性值在通道创建时配置，有部分参数不支持修改，支持修改的参数在通道销毁之前可以被修改。如果设置静态属性或者不支持修改的参数，则返回失败。静态属性、属性是否支持修改、属性取值范围具体请参见hi_venc_chn_attr。
- 设置编码通道属性，未修改“gop_mode”时，则通道属性立即生效；修改“gop_mode”时，则通道属性延时生效，最大延时生效时间如下所示**（当前不支持HI_VENC_GOP_MODE_LOW_DELAY_B模式）：
- HI_VENC_GOP_MODE_LOW_DELAY_B模式，在修改为非HI_VENC_GOP_MODE_LOW_DELAY_B模式后，对应最大延时变化（以编码帧的个数为单位）为1 + b_frame_num**。
- 非HI_VENC_GOP_MODE_LOW_DELAY_B模式，在修改为其他模式后，，对应最大延时变化（以编码帧的个数为单位）为1。
- 修改gop_mode时，通道的P帧刷Islice、跳帧参考的属性（ H.264/H.265 ）、pic_order_cnt_type（ H.264 ）会恢复默认值，如需继续使用需要重新配置。
- 如果修改GOP、RC属性中的一种，RC模块会重新初始化，所有RC高级参数都恢复到默认值。如果客户程序中有对RC高级参数的调整，需要重新设置。 RC高级参数请参考acl.himpi.venc_set_rc_param等。
- 如果同时修改gop_mode和rc_mode时，由于存在延迟生效（延时参见上表），为了防止调用acl.himpi.venc_get_rc_param获取的RC参数值不准确，建议等待延迟参数生效后再执行相应操作。

父主题： VENC视频/JPEGE图像编码接口

acl.himpi.venc_get_chn_attr​

c函数原型hi_s32 hi_mpi_venc_get_chn_attr(hi_venc_chn chn, hi_venc_chn_attr *chn_attr);
Python函数chn_attr, ret = acl.himpi.venc_get_chn_attr(chn)
函数功能获取编码通道当前的属性。
输入说明chn：int，编码通道号。
- Atlas 200/500 A2推理产品，编码通道号的取值范围：[0, 128)，JPEGE功能和VENC功能共用通道，且通道总数最多128。
返回值说明ret：int，错误码。
- 返回0表示成功。
- 返回非0表示失败，参见VENC视频/JPEGE图像编码返回码。
chn_attr：dict，编码通道属性，具体请参见hi_venc_chn_attr。
约束说明- 本接口在编码通道创建之后、编码通道销毁之前调用。
- 仅H.265/H.264编码通道支持。

父主题： VENC视频/JPEGE图像编码接口

功能及约束说明​

功能说明​

PNGD（PNG Decoder）功能：实现PNG格式图片的硬件解码。

**PNGD在解码图片时，支持按源图片格式解码。**源图片格式解码是指解码前后图片的编码格式保持一致，例如解码前输入图片格式为RGB，解码后输出图片格式为RGB888。

如果不清楚PNG源图片格式、但想使用源格式解码时，有以下两种方式：

  • 在调用PNGD解码接口时，直接将输出图片格式配置为HI_PIXEL_FORMAT_UNKNOWN，输出格式默认按源图片格式输出。此种方式，由于不知道输出图片格式，因此需要用户申请尽量大的内存，防止内存不够，无法存放输出图片。

    输入图片格式操作实际输出图片格式
    RGB/GRAY将输出图片格式设置为HI_PIXEL_FORMAT_UNKNOWNRGB888
    RGBA/AGRAY将输出图片格式设置为HI_PIXEL_FORMAT_UNKNOWNRGBA8888

  • 先调用acl.himpi.png_get_image_info接口根据传入的PNG源图片，获取按源图解码时的输出图片的宽、高、宽stride、高stride、解码输出内存大小、图片格式等信息后，再调用PNGD解码接口，使用通过acl.himpi.png_get_image_info接口获取的图片格式来设置输出图片格式。

图片分辨率约束​

  • 输入图片分辨率：

    最大分辨率4096*4096，最小分辨率32*32。

  • 输出图片分辨率

    PNGD只对图片解码，不会改变图片分辨率，因此输出与输入的图片分辨率保持一致。

图片格式、宽高对齐、内存约束​

实现图片解码功能时，需调用acl.himpi.dvpp_malloc接口申请Device上的输入、输出内存，调用acl.himpi.dvpp_free接口释放输入、输出内存，这部分内存的生命周期由用户自行管理。

  • 输入内存的大小就是指实际的输入图片所占用的大小。

  • 输出内存的大小参见下表中的计算公式。

    若不确定输出格式、将输出图片格式设置为HI_PIXEL_FORMAT_UNKNOWN时：

    • 宽stride：

      如果输入图片是RGB或GRAY格式，则宽stride为输出图片的宽先向上128对齐后再乘以3的值；如果输入图片是RGBA或AGRAY格式，则宽stride为输出图片的宽先向上128对齐后再乘以4的值。

    • 高stride：为输出图片的高向上16对齐后的值。

    :::note 说明

    • 输出图片格式的定义请参见hi_pixel_format，宽stride、高stride等概念请参见基本概念。
    • 如果用户将宽stride、高stride设置为0，传入对应的接口，PNGD内部在处理时，会默认根据输出图片格式将宽stride向上128对齐、高stride向上16对齐。 :::

表1 图片格式、宽高对齐、内存大小约束

输入图片格式

输出图片格式

输出图片宽、高对齐要求

输出图片宽stride、高stride、内存大小要求

RGB

RGB888

无对齐要求

宽stride为宽向上1对齐、或16对齐、或128对齐后再乘以3的值。

高stride的取值范围：[输出图片的高, 输出图片的高向上128对齐]。

内存大小（单位Byte）= 宽stride * 高stride

GRAY

RGB888

RGBA

RGB888

宽stride为宽向上1对齐、或16对齐、或128对齐后再乘以3的值。

高stride的取值范围：[输出图片的高, 输出图片的高向上128对齐]。

内存大小（单位Byte）= 宽stride * 高stride

RGBA8888 8bit

宽stride为宽向上1对齐、或16对齐、或128对齐后再乘以4的值。

高stride的取值范围：[输出图片的高, 输出图片的高向上128对齐]。

内存大小（单位Byte）= 宽stride * 高stride

AGRAY

RGB888

宽stride为宽向上1对齐、或16对齐、或128对齐后再乘以3的值。

高stride的取值范围：[输出图片的高, 输出图片的高向上128对齐]。

内存大小（单位Byte）= 宽stride * 高stride

RGBA8888 8bit

宽stride为宽向上1对齐、或16对齐、或128对齐后再乘以4的值。

高stride的取值范围：[输出图片的高, 输出图片的高向上128对齐]。

内存大小（单位Byte）= 宽stride * 高stride

其它约束​

PNGD只支持对完整PNG图片进行解码，不支持将一张PNG图片分割成多个数据包后，由PNGD解码。

父主题： PNGD图像处理接口
