FBIOGET_FSCREENINFO
功能描述
获取Framebuffer的固定信息，包括显存用户态地址、显存大小等信息。
约束说明
-
使用HIFB接口需先调用hi_mpi_vo_enable启用VO设备。
-
显存通过内核mmap函数获取用户态虚拟地址；注意该用户态虚拟地址无法被加速器访问，若需配置给加速器的用户态地址，则需使用fb_fix_screeninfo中mmio_start参数。
-
无需显示图形层时，用户需调用内核munmap接口释放用户态虚拟地址，否则会导致该图形层不可用，且驱动无法退出。
-
该接口不支持多进程、多线程。
函数原型
int ioctl (int fd, FBIOGET_FSCREENINFO, fb_fix_screeninfo *fix)
参数说明
| 参数名 | 输入/输出 | 说明 |
|---|---|---|
| fd | 输入 | Framebuffer设备文件描述符。 应用程序中调用open("/dev/fbx")，会返回当前VO设备对应的Framebuffer设备文件描述符。 |
| FBIOGET_FSCREENINFO | 输入 | ioctl号。 |
| fix | 输出 | 固定信息结构体指针。 |
返回值说明
- 0：成功
- 非0：失败
父主题： HIFB叠加图形层管理功能
FBIOPAN_DISPLAY
功能描述

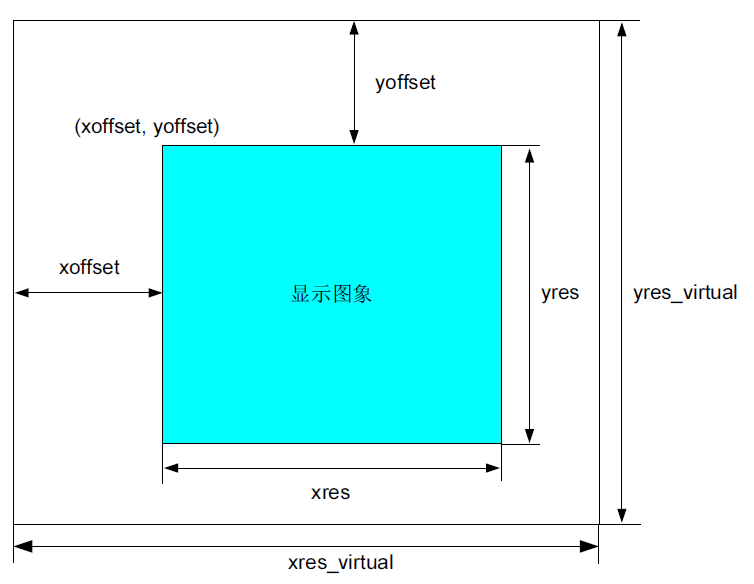

设置从虚拟分辨率中的不同偏移处开始显示，实际分辨率不变，如下图所示，（xres_virtual, yres_virtual）是虚拟分辨率，（xres, yres）是实际显示的分辨率，(xoffset, yoffset)是显示的偏移。
约束说明
-
使用HIFB接口需先调用hi_mpi_vo_enable启用VO设备。
-
必须保证实际分辨率与偏移的和在虚拟分辨率范围内，否则设置不成功。
-
该接口不支持多进程、多线程。
函数原型
int ioctl (int fd, FBIOPAN_DISPLAY, fb_var_screeninfo *var)
参数说明
| 参数名 | 输入/输出 | 说明 |
|---|---|---|
| fd | 输入 | Framebuffer设备文件描述符。 应用程序中调用open("/dev/fbx")，会返回当前VO设备对应的Framebuffer设备文件描述符。 |
| FBIOPAN_DISPLAY | 输入 | ioctl号。 |
| var | 输入 | 可变信息结构体指针。 |
返回值说明
- 0：成功
- 非0：失败
父主题： HIFB叠加图形层管理功能
FBIOGET_CMAP
功能描述
获取颜色表信息。
约束说明
-
使用HIFB接口需先调用hi_mpi_vo_enable启用VO设备。
-
只有G3和G4图形层才支持颜色表格式，支持格式为CLUT4/CLUT2。
-
该接口不支持多进程、多线程。
函数原型
int ioctl (int fd, FBIOGET_CMAP, fb_cmap *cmap)
参数说明
| 参数名 | 输入/输出 | 说明 |
|---|---|---|
| fd | 输入 | Framebuffer设备文件描述符。 应用程序中调用open("/dev/fbx")，会返回当前VO设备对应的Framebuffer设备文件描述符。 |
| FBIOGET_CMAP | 输入 | ioctl号。 |
| cmap | 输出 | 颜色表结构体指针。 |
返回值说明
- 0：成功
- 非0：失败
父主题： HIFB叠加图形层管理功能
FBIOPUT_CMAP
功能描述
设置颜色表信息。
约束说明
-
使用HIFB接口需先调用hi_mpi_vo_enable启用VO设备。
-
只有G3和G4图形层才支持颜色表格式，支持格式为CLUT4/CLUT2。
-
该接口不支持多进程、多线程。
函数原型
int ioctl (int fd, FBIOPUT_CMAP, fb_cmap *cmap)
参数说明
| 参数名 | 输入/输出 | 说明 |
|---|---|---|
| fd | 输入 | Framebuffer设备文件描述符。 应用程序中调用open("/dev/fbx")，会返回当前VO设备对应的Framebuffer设备文件描述符。 |
| FBIOPUT_CMAP | 输入 | ioctl号。 |
| cmap | 输入 | 颜色表结构体指针。 |
返回值说明
- 0：成功
- 非0：失败
父主题： HIFB叠加图形层管理功能
FBIOGET_SCREEN_ORIGIN_HIFB
功能描述
获取叠加层在屏幕上显示的起始点坐标。
约束说明
-
使用HIFB接口需先调用hi_mpi_vo_enable启用VO设备。
-
该接口不支持多进程、多线程。
函数原型
int ioctl (int fd, FBIOGET_SCREEN_ORIGIN_HIFB, hi_fb_point *point)
参数说明
| 参数名 | 输入/输出 | 说明 |
|---|---|---|
| fd | 输入 | Framebuffer设备文件描述符。 应用程序中调用open("/dev/fbx")，会返回当前VO设备对应的Framebuffer设备文件描述符。 |
| FBIOGET_SCREEN_ORIGIN_HIFB | 输入 | ioctl号。 |
| point | 输出 | 起始点坐标结构体指针。 |
返回值说明
- 0：成功
- 非0：失败
父主题： HIFB叠加图形层管理功能
FBIOPUT_SCREEN_ORIGIN_HIFB
功能描述
设置叠加层在屏幕上显示的起始点坐标。
约束说明
-
使用HIFB接口需先调用hi_mpi_vo_enable启用VO设备。
-
起始点坐标必须非负。
-
该接口不支持多进程、多线程。
函数原型
int ioctl (int fd, FBIOPUT_SCREEN_ORIGIN_HIFB, hi_fb_point *point)
参数说明
| 参数名 | 输入/输出 | 说明 |
|---|---|---|
| fd | 输入 | Framebuffer设备文件描述符。 应用程序中调用open("/dev/fbx")，会返回当前VO设备对应的Framebuffer设备文件描述符。 |
| FBIOPUT_SCREEN_ORIGIN_HIFB | 输入 | ioctl号。 |
| point | 输入 | 坐标结构体指针。 |
返回值说明
- 0：成功
- 非0：失败
父主题： HIFB叠加图形层管理功能
