NVR视频场景说明

NVR，全称Network Video Recorder，即网络视频录像机，是网络视频系统的存储转发部分，NVR与网络摄像机协同工作，完成音频&视频的录像、存储及转发功能，同时，NVR具备本地人机交互界面、视频解码、视频显示及语音对讲功能。

本章节描述NVR视频业务处理流程，包括下面两种：

视频解码显示流程

视频解码显示流程涉及视频解码模块(VDEC)、视频处理模块(VPSS)、视频输出模块(VO)、HDMI接口模块, 以及增强的功能，例如Region区域管理功能、TDE图形绘制功能、HIFB叠加图形层管理功能。

在该流程中，通过调用hi_mpi_sys_bind接口将VDEC通道与VPSS组绑定、将VPSS组与VO设备绑定，实现数据从VDEC到VPSS、从VPSS到VO的自动传输。通过底层寄存器，实现VO自动读取HIFB的输出数据。

若TDE、HIFB与VO不在一个应用进程中，则需要确保先启动VO所在的进程，且TDE和HIFB所在的进程中也需要调用hi_mpi_sys_init接口初始化媒体数据处理系统、并在进程退出前调用hi_mpi_sys_exit接口实现媒体数据处理系统去初始化。
视频解码智能分析流程

视频解码智能分析流程涉及视频解码模块(VDEC)、视频处理模块(VPSS)、智能分析（模型推理）, 以及增强的功能，例如REGION区域管理模块。区域管理功能的接口调用流程请参见Region区域管理功能。

视频解码显示流程

视频解码显示流程涉及视频解码模块(VDEC)、视频处理模块(VPSS)、视频输出模块(VO)、HDMI接口模块, 以及增强的功能，例如Region区域管理功能、TDE图形绘制功能、HIFB叠加图形层管理功能。

图1 业务启动、运行接口调用流程

NVR视频解码显示业务启动、运行接口调用流程说明如下：

调用hi_mpi_sys_init接口完成媒体系统初始化。
创建VDEC视频****解码通道（按需创建多个通道），并通知解码器启动接收码流。
1. 调用hi_mpi_vdec_create_chn接口创建通道。
2. 调用hi_mpi_vdec_get_chn_param接口获取通道属性、按需设置通道属性后,调用hi_mpi_vdec_set_chn_param接口设置通道参数。
3. 解码前，需调用hi_mpi_vdec_start_recv_stream接口通知解码器启动接收码流。
创建并启用VPSS组（按需创建多个VPSS组）。
1. 调用hi_mpi_vpss_create_grp接口创建VPSS组
2. 调用hi_mpi_vpss_start_grp接口启用VPSS组。
3. 调用hi_mpi_vpss_set_chn_attr接口设置通道属性，在和VO模块配合工作时，通道属性需要设置为Auto模式。
4. 调用hi_mpi_vpss_enable_chn接口启动VPSS通道。
调用hi_mpi_sys_bind接口绑定视频解码通道和VPSS组，经过VDEC视频解码的输出数据直接被送入对应的VPSS组继续处理。
- 以单个显示器输出4路视频显示为例，绑定信息如下表所示：

  VDEC通道

  VPSS Group

  VO通道

  VO视频层

  VO设备号

  HDMI编号
  1
  1
  1
  视频层

  VHD0
  0
  HDMI0
  2
  2
  2
  3
  3
  3
  4
  4
  4
- 以两个显示器输出、每个显示器输出4路视频显示为例，绑定信息如下表所示:

  VDEC通道

  VPSS Group

  VO通道

  VO视频层

  VO设备号

  HDMI编号
  1
  1
  1
  视频层

  VHD0
  0
  HDMI0
  2
  2
  2
  3
  3
  3
  4
  4
  4
  5
  5
  5
  视频层

  VHD1
  1
  HDMI1
  6
  6
  6
  7
  7
  7
  8
  8
  8
启用VO设备和VO通道（按需创建多个VO通道）。
1. 调用hi_mpi_vo_set_pub_attr配置显示设备属性，通过hi_mpi_vo_enable使能显示设备。
2. 调用hi_mpi_vo_set_video_layer_attr配置显示视频层属性，通过hi_mpi_vo_enable_video_layer使能显示视频层。
3. 调用hi_mpi_vo_set_chn_attr配置显示通道属性，通过hi_mpi_vo_enable_chn使能显示通道。
初始化HDMI外设。
1. 调用hi_mpi_hdmi_init初始化HDMI设备，调用hi_mpi_hdmi_open打开HDMI。
2. 调用hi_mpi_hdmi_set_attr配置HDMI属性。
3. 调用hi_mpi_hdmi_start启动HDMI外设，以便显示视频。
调用hi_mpi_sys_bind接口绑定VPSS组和VO通道，经过VPSS处理后的输出数据直接被送入对应的VO通道继续处理。

绑定信息请参见4。
循环调用hi_mpi_vdec_send_stream接口，发送每一帧解码码流。

注意：
1. 在视频解码通道和VPSS组绑定后，用户调用hi_mpi_vdec_send_stream发送码流时，接口参数中的vdec_pic_info可以设置为NULL, 此时的视频解码通道和VPSS模块绑定（参见4），解码结果数据直接被送入对应的VPSS组继续处理，不支持通过hi_mpi_vdec_get_frame接口获取解码结果数据。
2. 视频解码支持两种模式，即回放模式和预览模式，可以通过hi_mpi_vdec_get_display_mode和hi_mpi_vdec_set_display_mode接口进行查询和设置，对于录像播放需要使用回放模式，此时支持播放控制。

VDEC通道	VPSS Group	VO通道	VO视频层	VO设备号	HDMI编号
1	1	1	视频层 VHD0	0	HDMI0
2	2	2
3	3	3
4	4	4

VDEC通道	VPSS Group	VO通道	VO视频层	VO设备号	HDMI编号
1	1	1	视频层 VHD0	0	HDMI0
2	2	2
3	3	3
4	4	4
5	5	5	视频层 VHD1	1	HDMI1
6	6	6
7	7	7
8	8	8

图2 资源释放接口调用流程

NVR视频解码显示业务资源释放接口调用流程说明如下：

调用hi_mpi_sys_unbind接口取消VO通道与VPSS组的绑定。
调用hi_mpi_sys_unbind接口取消VPSS组与VDEC通道的绑定。
释放HDMI外设资源。
1. 首先调用hi_mpi_hdmi_stop停止HDMI。
2. 调用hi_mpi_hdmi_close关闭HDMI。
3. 调用hi_mpi_hdmi_deinit去初始化HDMI设备。
释放VO设备、通道资源。
1. 调用hi_mpi_vo_disable_chn禁用通道。
2. 调用hi_mpi_vo_disable_video_layer禁用视频层。
3. 调用hi_mpi_vo_disable禁用显示设备。
销毁VPSS组。
1. 调用hi_mpi_vpss_disable_chn接口关闭VPSS通道。
2. 调用hi_mpi_vpss_stop_grp接口停止VPSS组。
3. 调用hi_mpi_vpss_destroy_grp接口销毁VPSS组。
销毁VDEC视频解码通道。
1. 调用hi_mpi_vdec_stop_recv_stream接口通知解码器停止接收码流。
2. 调用hi_mpi_vdec_destroy_chn接口销毁通道。
调用hi_mpi_sys_exit接口完成媒体数据处理系统去初始化。

视频解码智能分析流程

视频解码智能分析流程涉及视频解码模块(VDEC)、视频处理模块(VPSS)、智能分析（模型推理）, 以及增强的功能，例如REGION区域管理模块。区域管理功能的接口调用流程请参见Region区域管理功能。

图3 业务启动、运行接口调用流程

视频解码智能分析业务启动、运行流程：

调用hi_mpi_sys_init接口完成媒体系统初始化。
创建VDEC视频解码通道（按需创建多个通道），并通知解码器启动接收码流。
1. 调用hi_mpi_vdec_create_chn接口创建通道。
2. 调用hi_mpi_vdec_get_chn_param接口获取通道属性、按需设置通道属性后,调用hi_mpi_vdec_set_chn_param接口设置通道参数。
3. 解码前，需调用hi_mpi_vdec_start_recv_stream接口通知解码器启动接收码流。
创建并启用VPSS组（按需创建多个VPSS组）。
1. 调用hi_mpi_vpss_create_grp接口创建VPSS组
2. 调用hi_mpi_vpss_start_grp接口启用VPSS组。
3. 调用hi_mpi_vpss_set_chn_attr接口设置通道属性，通道属性需要设置为User模式。
4. 调用hi_mpi_vpss_enable_chn接口启动VPSS通道。
调用hi_mpi_sys_bind接口绑定视频解码通道和VPSS组，经过VDEC视频解码的输出数据直接被送入对应的VPSS组继续处理。

绑定信息请参见4。
循环调用hi_mpi_vdec_send_stream接口，发送每一帧解码码流。

注意：

在视频解码通道和VPSS组绑定后，用户调用hi_mpi_vdec_send_stream发送码流时，接口参数中的vdec_pic_info可以设置为NULL, 此时的视频解码通道和VPSS模块绑定（参见4），解码结果数据直接被送入对应的VPSS组继续处理，不支持通过hi_mpi_vdec_get_frame接口获取解码结果数据。
调用hi_mpi_vpss_get_chn_frame接口获取VPSS处理后的图像数据，可送入模型推理（参见基础推理应用），推理结束后，最后调用hi_mpi_vpss_release_chn_frame释放一帧通道图像。

注意：

在多通道时，用户可调用hi_mpi_vpss_get_chn_fd接口获取VPSS指定通道的句柄，并通过调用epoll接口(参考hi_mpi_sys_create_epoll相关接口)等待VPSS处理结果。VPSS处理完后，会自动唤醒epoll等待，此时可调用hi_mpi_vpss_get_chn_frame接口获取VPSS处理后的图像数据。

VPSS处理后的图像，在送入模型推理前，若图片尺寸、格式等不满足要求，需要经过DVPP的VPC功能模块、AIPP功能进一步处理，请参见媒体数据处理基础知识中关于VPC、AIPP的介绍。

图4 资源释放接口调用流程

NVR视频解码智能分析业务资源释放接口调用流程说明如下：

调用hi_mpi_sys_unbind接口取消VPSS组与VDEC通道的绑定。
销毁VPSS组。
1. 调用hi_mpi_vpss_disable_chn接口关闭VPSS通道。
2. 调用hi_mpi_vpss_stop_grp接口停止VPSS组。
3. 调用hi_mpi_vpss_destroy_grp接口销毁VPSS组。
销毁VDEC视频解码通道。
1. 调用hi_mpi_vdec_stop_recv_stream接口通知解码器停止接收码流。
2. 调用hi_mpi_vdec_destroy_chn接口销毁通道。
调用hi_mpi_sys_exit接口完成媒体数据处理系统去初始化。

Region区域管理功能

叠加在视频上的OSD (On Screen Display)和遮挡在视频上的色块统称为区域。区域管理模块，用于统一管理这些区域资源，用于在视频上显示一些特定信息（如通道号、时间戳等）、或在视频中填充色块用于遮挡。

区域管理功能（REGION）必须配合VPSS模块一起使用，且区域管理功能需关联的VPSS组、VPSS通道已创建，接口调用流程如下所示。

初始化：
1. 调用hi_mpi_rgn_create创建区域。
2. 调用hi_mpi_rgn_attach_to_chn接口将区域叠加到VPSS通道上。
按需修改区域信息：
- 设置区域通道显示属性：
  1. 调用hi_mpi_rgn_get_display_attr接口获取区域当前的通道显示属性。
  2. 修改通道显示属性结构体重参数，调用hi_mpi_rgn_set_display_attr接口设置区域的通道显示属性。
- 设置区域的显示画布信息：
  1. 调用hi_mpi_rgn_get_canvas_info接口获取当前区域的显示画布信息。
  2. 调用hi_mpi_rgn_update_canvas接口更新显示画布信息。
资源释放：
1. 调用hi_mpi_rgn_detach_from_chn接口将指定区域从VPSS通道中删除。
2. 调用hi_mpi_rgn_destroy接口销毁区域。

TDE图形绘制功能

TDE是图形二维加速引擎，它利用硬件为 OSD（On Screen Display）和 GUI（Graphics User Interface）提供快速的图形绘制功能，主要有快速拷贝、快速色彩填充、模式填充（当前仅支持Alpha Blending操作）。

图5 TDE接口调用流程

调用hi_tde_open接口打开TDE设备。
调用hi_tde_begin_job接口创建TDE任务。
调用各命令执行接口，例如hi_tde_quick_copy、hi_tde_quick_fill、hi_tde_pattern_fill。

调用命令执行接口前，需先调用HIFB提供的**int ioctl (int fd, FBIOGET_FSCREENINFO, fb_fix_screeninfo *fix)**接口获取显存用户态地址，作为目标位图的内存地址，TDE任务执行完成后，目标位图的数据会存放在该内存地址中，作为HIFB的输入数据。
若添加命令失败，则调用hi_tde_cancel_job接口取消任务；若添加命令成功，则调用hi_tde_end_job接口提交任务。
等待TDE任务完成。

目前有等待指定TDE任务执行完成（调用hi_tde_wait_for_done接口）、等待当前TDE设备上所有任务执行完成（调用hi_tde_wait_all_done接口）两种方式。

HIFB叠加图形层管理功能

HIFB用于管理叠加图形层，它不仅提供Linux Framebuffer的基本功能，还在Linux Framebuffer的基础上增加图层显示起始位置修改、层间Alpha等扩展功能。

图6 HIFB接口调用流程

通过系统调用open打开fb设备。设备文件fb0~~fb4对应图层G0~~G4。其中，G0和G1为高清图层、G2为鼠标图层、G3和G4为标清图层。

各图层对应的fb设备、VO设备、支持的颜色格式、分辨率等说明，请参见表1。
通过系统调用ioctl，传入命令码FBIOPUT_VSCREENINFO设置屏幕基本属性。
通过系统调用ioctl，传入命令码FBIOGET_FSCREENINFO获取显存用户态地址。
通过系统调用mmap映射用户态虚拟地址。
通过系统调用ioctl，传入功能相关的命令码设置功能属性。
通过系统调用munmap解除用户态虚拟地址映射。
通过系统调用close关闭fb设备。

如果HIFB与VO在同一个进程中配合使用，则需要在禁用VO设备（即调用hi_mpi_vo_disable）后关闭fb设备。

如果HIFB与VO不在同一个进程中，则需要先停VO所在的应用进程。

父主题： 媒体数据处理V2

语音对讲功能（NVR场景）

NVR音频场景说明

**本章节描述NVR音频业务（语音对讲功能）的接口调用流程。**在语音对讲功能中，包括媒体数据处理系统初始化&去初始化、接收IP Camera发送的语音并播放声音、录制声音并向IP Camera发送语音，涉及的模块包括公共模块、音频输入模块（AI）,音频编码模块（AENC）,音频输出模块（AO）、音频解码模块（ADEC）。

接收IP Camera发送的语音并播放声音

图1 接收IP Camera发送的语音****并播放声音

接口调用流程说明如下：

调用hi_mpi_adec_create_chn接口创建音频解码通道。
启用AO音频输出设备和通道：
1. 调用hi_mpi_ao_set_pub_attr接口设置AO设备属性。
2. 调用hi_mpi_ao_enable接口启动AO设备。
3. 调用hi_mpi_ao_enable_chn接口启动AO通道
4. 调用hi_mpi_ao_enable_resample接口启用AO重采样功能。

  由于AO的采样率固定为48kHz，G.711a、G.711u协议的采样率仅支持8kHz，因此需启用重采样功能；而48kHz在AAC协议采样率支持的范围内，因此使用AAC协议时，在AO时无需重采样。
调用hi_mpi_sys_bind接口绑定ADEC与AO。

ADEC设备ID ADEC通道号 AO设备ID AO通道号
0 0 2 0
0 1 3 0
循环调用hi_mpi_adec_send_stream接口将每一帧待解码音频数据发送给解码器进行解码。

解码后的音频数据，根据3中的绑定关系，被自动发送到对应的AO设备，用于音频播放。
音频播放完成后，在退出流程中，先调用hi_mpi_sys_unbind接口解绑ADEC与AO，再依次调用hi_mpi_ao_disable_resample接口禁用AO重采样功能、调用hi_mpi_ao_disable_chn接口禁用AO通道、调用hi_mpi_ao_disable接口禁用AO设备，最后调用hi_mpi_adec_destroy_chn接口进行销毁ADEC通道。

ADEC设备ID	ADEC通道号	AO设备ID	AO通道号
0	0	2	0
0	1	3	0

录制声音并向IP Camera发送语音

图2 录制声音并向IP Camera发送语音

接口调用流程说明如下：

启用AI音频输入设备和通道：
1. 调用hi_mpi_ai_set_pub_attr接口设置AI设备属性。
2. 调用hi_mpi_ai_enable接口启动AI设备。
3. 调用hi_mpi_ai_set_chn_attr接口设置AI通道属性。
4. 调用hi_mpi_ai_enable_chn接口启动AI通道。
5. 调用hi_mpi_ai_enable_resample接口启用AI重采样功能。

  由于AI的采样率固定为48kHz，G.711a、G.711u协议的采样率仅支持8kHz，因此需启用重采样功能；而48kHz在AAC协议采样率支持的范围内，因此使用AAC协议时，在AI时无需重采样。
调用hi_mpi_aenc_create_chn接口创建音频编码通道。
调用hi_mpi_sys_bind接口绑定AI与AENC。

AI设备ID AI通道号 AENC设备ID AENC通道号
2 0 0 0
循环调用hi_mpi_aenc_get_stream获取编码数据，编码数据使用完成后，及时调用hi_mpi_aenc_release_stream接口释放编码数据。

经过AI设备获取到的音频数据，根据3中的绑定关系，被自动发送到对应的AENC通道进行编码，用于向IP Camera发送语音。
发送语音完成后，在退出流程中，先调用hi_mpi_sys_unbind接口解绑AI与AENC，再调用hi_mpi_aenc_destroy_chn接口进行销毁AENC通道，最后依次调用hi_mpi_ai_disable_resample接口禁用AI重采样功能、调用hi_mpi_ai_disable_chn接口禁用AI通道、调用hi_mpi_ai_disable接口禁用AI设备。

AI设备ID	AI通道号	AENC设备ID	AENC通道号
2	0	0	0

父主题： 媒体数据处理V2

音频获取&音频播放功能

音频获取功能

调用hi_mpi_sys_init接口初始化媒体公共模块。
调用hi_mpi_ai_set_pub_attr接口配置属性。
依次调用hi_mpi_ai_enable接口使能AI设备、调用hi_mpi_ai_enable_chn接口使能AI通道。
调用hi_mpi_ai_get_frame获取录音数据进行处理，之后调用hi_mpi_ai_release_frame释放音频帧，循环往复。
AI采集音频结束时，先调用hi_mpi_ai_disable_chn接口禁用通道，然后调用hi_mpi_ai_disable接口禁用AI设备。
调用hi_mpi_sys_exit接口释放媒体公共模块的初始化资源。

音频播放功能

调用hi_mpi_sys_init接口初始化媒体公共模块。
调用hi_mpi_ao_set_pub_attr接口配置属性。
依次调用hi_mpi_ao_enable接口使能AO设备、调用hi_mpi_ao_enable_chn接口使能AO通道。
周期性的获取数据，并调用hi_mpi_ao_send_frame接口进行播音。
AO播放音频结束时，先调用hi_mpi_ao_get_chn_delay接口获取AO通道中当前音频延时大小，延时为0后再调用hi_mpi_ao_disable_chn接口禁用通道，然后调用hi_mpi_ao_disable接口禁用AO设备。
调用hi_mpi_sys_exit接口释放媒体公共模块的初始化资源。

父主题： 媒体数据处理V2

VPC图片处理典型功能

VPC（Vision Preprocessing Core）负责图像处理功能，支持对图片做抠图、缩放、格式转换等操作。关于VPC功能的详细介绍请参见功能说明，关于VPC功能对输入、输出的约束要求，请参见约束说明。

本节以抠图、缩放为例说明VPC图像处理时的接口调用流程，同时配合以下典型功能的示例代码辅助理解该接口调用流程：

图片缩放示例代码
抠图示例代码

典型功能接口调用流程（以缩放为例）

开发应用时，如果涉及抠图、缩放等图片处理，则应用程序中必须包含图片处理的代码逻辑，关于图片处理的接口调用流程，请先参见AscendCL接口调用流程了解整体流程，再查看本节中的流程说明。

图1 主要接口调用流程

当前系统支持对输入图片做抠图、缩放等处理，关键接口的说明如下：

调用hi_mpi_sys_init接口进行媒体数据处理系统初始化。
调用hi_mpi_vpc_create_chn接口创建通道。
调用hi_mpi_dvpp_malloc接口申请Device上的内存，存放输入或输出数据。

Atlas 200/500 A2推理产品上，还支持使用aclrtMalloc接口申请内存。

调用hi_mpi_dvpp_malloc接口申请的内存为媒体数据处理的专用内存，但专用内存的地址空间有限，若关注内存规划或内存资源有限时，建议调用aclrtMalloc接口申请内存。
执行抠图、缩放等，此步骤以缩放为例说明，其它功能（例如格式转换、金字塔等）请参见VPC功能下的接口说明。

调用hi_mpi_vpc_resize接口，对图片进行缩放。hi_mpi_vpc_resize接口是异步接口，调用该接口成功仅表示任务下发成功，还需要调用hi_mpi_vpc_get_process_result接口等待任务完成。
- 可以跟hi_mpi_vpc_resize接口在同一个线程中调用hi_mpi_vpc_get_process_result接口，也可以新起一个线程调用hi_mpi_vpc_get_process_result接口，后者多线程并行，提高效率，但用户需自行实现线程间同步。
- 在实现抠图、缩放等功能时，通过将输入图片和输出图片的格式设置成不同的，达到转换图片格式的目的。
调用hi_mpi_dvpp_free接口释放输入、输出内存。

Atlas 200/500 A2推理产品上，若使用aclrtMalloc接口申请内存，则需使用aclrtFree接口释放内存。
调用hi_mpi_vpc_destroy_chn接口销毁通道。
调用hi_mpi_sys_exit接口进行媒体数据处理系统去初始化。

图片缩放示例代码

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 // 1.AscendCL初始化 aclRet = aclInit(nullptr); // 2.运行管理资源申请（依次申请Device、Context） aclrtContext g_context; aclRet = aclrtSetDevice(0); aclRet = aclrtCreateContext(&g_context, 0); // 获取软件栈的运行模式，不同运行模式影响后续的接口调用流程（例如是否进行数据传输等） aclrtRunMode runMode; aclError aclRet = aclrtGetRunMode(&runMode); // 3.初始化媒体数据处理系统 int32_t ret = hi_mpi_sys_init(); // 4.创建通道 hi_vpc_chn chnId; hi_vpc_chn_attr stChnAttr; ret = hi_mpi_vpc_sys_create_chn(&chnId, &stChnAttr); // 5.执行缩放 // 5.1 构造存放输入图片信息的结构体 hi_vpc_pic_info inputPic; inputPic.picture_width = 1920; inputPic.picture_height = 1080; inputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420; inputPic.picture_width_stride = 1920; inputPic.picture_height_stride = 1080; inputPic.picture_buffer_size = inputPic.picture_width_stride * inputPic.picture_height_stride * 3 / 2; // 5.2 准备输入图片数据 // 申请Device内存，用于媒体数据处理 ret = hi_mpi_dvpp_malloc(0, &inputPic.picture_address, inputPic.picture_buffer_size); // 如果运行模式为ACL_HOST，则需要申请Host内存，将输入图片数据读入Host内存，再通过aclrtMemcpy接口将Host的图片数据传输到Device，数据传输完成后，需及时释放Host内存；否则直接将输入图片数据读入Device内存 if (runMode == ACL_HOST) { void* inputAddr = nullptr; // 申请Host内存 aclRet = aclrtMallocHost(&inputAddr, inputPic.picture_buffer_size); // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现 ReadPicFile(picName, inputAddr, inputPic.picture_buffer_size); // 数据传输 aclRet = aclrtMemcpy(inputPic.picture_address, inputPic.picture_buffer_size, inputAddr, inputPic.picture_buffer_size, ACL_MEMCPY_HOST_TO_DEVICE); // 完成数据传输后，需及时释放内存 aclrtFreeHost(inputAddr); inputAddr = nullptr; } else { // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现 ReadPicFile(picName, inputPic.picture_address, inputPic.picture_buffer_size); } // 5.3 构造存放输出图片信息的结构体 hi_vpc_pic_info outputPic; outputPic.picture_width = 960; outputPic.picture_height = 540; outputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420; outputPic.picture_width_stride = 960; outputPic.picture_height_stride = 540; outputPic.picture_buffer_size = outputPic.picture_width_stride * outputPic.picture_height_stride * 3 / 2; ret = hi_mpi_dvpp_malloc(0, &outputPic.picture_address, outputPic.picture_buffer_size); // 初始化内存 if (runMode == ACL_HOST) { aclRet = aclrtMemset(outputPic.picture_address, outputPic.picture_buffer_size, 0, outputPic.picture_buffer_size); } else { memset(outputPic.picture_address, 0, outputPic.picture_buffer_size); } // 5.4 调用缩放接口 uint32_t taskID = 0; ret = hi_mpi_vpc_resize(chnId, &inputPic, &outputPic, 0, 0, 0, &taskID, -1); // 5.5 等待任务处理结束，任务处理结束后，输出图片数据在outputPic.picture_address指向的内存中 uint32_t taskIDResult = taskID; ret = hi_mpi_vpc_get_process_result(chnId, taskIDResult, -1); // 5.6 如果运行模式为ACL_HOST，且Host上需要展示VPC输出的图片数据，则需要申请Host内存，通过aclrtMemcpy接口将Device的输出图片数据传输到Host；如果Host上不需要展示VPC输出的图片数据，则VPC的输出图片数据可以直接作为模型推理的输入 if (g_runMode == ACL_HOST) { hi_vpc_pic_info outputPicHost = outputPic; aclRet = aclrtMallocHost(&outputPicHost.picture_address, outputPic.picture_buffer_size); aclRet = aclrtMemcpy(outputPicHost.picture_address, outputPic.picture_buffer_size, outputPic.picture_address,outputPic.picture_buffer_size, ACL_MEMCPY_DEVICE_TO_HOST); // ...... // Host侧的数据使用完成后，释放Host内存 aclrtFreeHost(outputPicHost.picture_address); outputPicHost.picture_address = nullptr; } else { // 可以直接使用VPC的输出图片数据，在outputPic.picture_address指向的内存中 // TODO：推理相关的代码逻辑 } // 5.7 释放输入、输出内存 ret = hi_mpi_dvpp_free(inputPic.picture_address); ret = hi_mpi_dvpp_free(outputPic.picture_address); // 6.销毁通道 ret = hi_mpi_vpc_destroy_chn(chnId); // 7. 媒体数据处理系统去初始化 ret = hi_mpi_sys_exit(); // 8. 释放运行管理资源（依次释放Context、Device） aclRet = aclrtDestroyContext(g_context); aclRet = aclrtResetDevice(0); // 9.AscendCL去初始化 aclRet = aclFinalize(); // ....

抠图示例代码

// 1.AscendCL初始化
aclRet = aclInit(nullptr);

// 2.运行管理资源申请（依次申请Device、Context）
aclrtContext g_context;
aclRet = aclrtSetDevice(0);
aclRet = aclrtCreateContext(&g_context, 0);
获取软件栈的运行模式，不同运行模式影响后续的接口调用流程（例如是否进行数据传输等）
aclrtRunMode runMode;
aclError aclRet = aclrtGetRunMode(&runMode);

// 3.初始化媒体数据处理系统
int32_t ret = hi_mpi_sys_init();

// 4.创建通道
hi_vpc_chn chnId;
hi_vpc_chn_attr stChnAttr;
ret = hi_mpi_vpc_sys_create_chn(&chnId, &stChnAttr);

// 5.执行抠图
// 5.1 构造存放输入图片信息的结构体
hi_vpc_pic_info inputPic;
inputPic.picture_width = 1920;
inputPic.picture_height = 1080;
inputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420;
inputPic.picture_width_stride = 1920;
inputPic.picture_height_stride = 1080;
inputPic.picture_buffer_size = inputPic.picture_width_stride * inputPic.picture_height_stride * 3 / 2;

// 5.2 准备输入图片数据
// 申请Device内存，用于媒体数据处理
ret = hi_mpi_dvpp_malloc(0, &inputPic.picture_address, inputPic.picture_buffer_size);

// 如果运行模式为ACL_HOST，则需要申请Host内存，将输入图片数据读入Host内存，再通过aclrtMemcpy接口将Host的图片数据传输到Device，数据传输完成后，需及时释放Host内存；否则直接将输入图片数据读入Device内存
if (runMode == ACL_HOST) &#123;
    void* inputAddr = nullptr;
    // 申请Host内存
    aclRet = aclrtMallocHost(&inputAddr, inputPic.picture_buffer_size);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inputAddr, inputPic.picture_buffer_size);
    // 数据传输
    aclRet = aclrtMemcpy(inputPic.picture_address, inputPic.picture_buffer_size, inputAddr,
                          inputPic.picture_buffer_size, ACL_MEMCPY_HOST_TO_DEVICE);
    // 完成数据传输后，需及时释放内存
    aclrtFreeHost(inputAddr);
    inputAddr = nullptr;
&#125; else &#123;
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inputPic.picture_address, inputPic.picture_buffer_size);
&#125;

// 5.3 构造存放输出图片信息的结构体
// 该参数表示抠图数量
uint32_t multiCount = 1;
// cropRegionInfos数组的大小与抠图数量保持一致
hi_vpc_crop_region_info cropRegionInfos[1];
hi_vpc_pic_info outputPic;
for (uint32_t i = 0; i < multiCount; i++) &#123;
    outputPic.picture_width = 960;
    outputPic.picture_height  = 540;
    outputPic.picture_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420;
    outputPic.picture_width_stride = 960;
    outputPic.picture_height_stride = 540;
    outputPic.picture_buffer_size = outputPic.picture_width_stride * outputPic.picture_height_stride * 3 / 2;
    ret = hi_mpi_dvpp_malloc(0, &outputPic.picture_address, outputPic.picture_buffer_size);

    // 初始化内存
    if (runMode == ACL_HOST) &#123;
        aclRet = aclrtMemset(outputPic.picture_address, outputPic.picture_buffer_size, 0, outputPic.picture_buffer_size);
    &#125; else &#123;
        memset(outputPic.picture_address, 0, outputPic.picture_buffer_size);
    &#125;

    // 表示从输入图片中抠出以左上角为原点、分辨率960*540的子图
    cropRegionInfos[i].dest_pic_info = outputPic;
    cropRegionInfos[i].crop_region.left_offset = 0;
    cropRegionInfos[i].crop_region.top_offset = 0;
    cropRegionInfos[i].crop_region.crop_width = 960;
    cropRegionInfos[i].crop_region.crop_height = 540;
&#125;

// 5.4 调用抠图接口
uint32_t taskID = 0;
ret = hi_mpi_vpc_crop(chnId, &inputPic, cropRegionInfos, 1, &taskID, -1);

// 5.5 等待任务处理结束，任务处理结束后，输出图片数据在outputPic.picture_address指向的内存中
uint32_t taskIDResult = taskID;
ret = hi_mpi_vpc_get_process_result(chnId, taskIDResult, -1);

// 5.6 如果运行模式为ACL_HOST，且Host上需要展示VPC输出的图片数据，则需要申请Host内存，通过aclrtMemcpy接口将Device的输出图片数据传输到Host；如果Host上不需要展示VPC输出的图片数据，则VPC的输出图片数据可以直接作为模型推理的输入
if (g_runMode == ACL_HOST) &#123;
    hi_vpc_pic_info outputPicHost = outputPic;
    aclRet = aclrtMallocHost(&outputPicHost.picture_address, outputPic.picture_buffer_size);
    aclRet = aclrtMemcpy(outputPicHost.picture_address, outputPic.picture_buffer_size, outputPic.picture_address,outputPic.picture_buffer_size, ACL_MEMCPY_DEVICE_TO_HOST);
    // ......
    // Host侧的数据使用完成后，释放Host内存
    aclrtFreeHost(outputPicHost.picture_address);
    outputPicHost.picture_address = nullptr;
&#125; else &#123;
    // 可以直接使用VPC的输出图片数据，在outputPic.picture_address指向的内存中
    // TODO：推理相关的代码逻辑

&#125;

// 5.7 释放输入、输出内存
ret = hi_mpi_dvpp_free(inputPic.picture_address);
inputPic.picture_address = nullptr;
for (uint32_t i = 0; i < multiCount; i++) &#123;
     hi_mpi_dvpp_free(cropRegionInfos[i].dest_pic_info.picture_address);
     cropRegionInfos[i].dest_pic_info.picture_address = nullptr;
&#125;

// 6.销毁通道
ret = hi_mpi_vpc_destroy_chn(chnId);

// 7. 媒体数据处理系统去初始化
ret = hi_mpi_sys_exit();

// 8. 释放运行管理资源（依次释放Context、Device）
aclRet = aclrtDestroyContext(g_context);
aclRet = aclrtResetDevice(0);

// 9.AscendCL去初始化
aclRet = aclFinalize();

// ....

父主题： 媒体数据处理V2

JPEGD图片解码

JPEGD（JPEG Decoder）负责完成图像解码功能，将.jpg、.jpeg、.JPG、.JPEG图片解码成YUV格式图片。关于JPEGD功能的详细介绍及约束请参见JPEGD功能及约束说明。

本节介绍JPEGD图片解码的接口调用流程，同时配合示例代码辅助理解该接口调用流程。

接口调用流程

开发应用时，如果涉及对JPEG图片的解码，则应用程序中必须包含解码的代码逻辑，关于图片解码的接口调用流程，请先参见AscendCL接口调用流程了解整体流程，再查看本节中的流程说明。

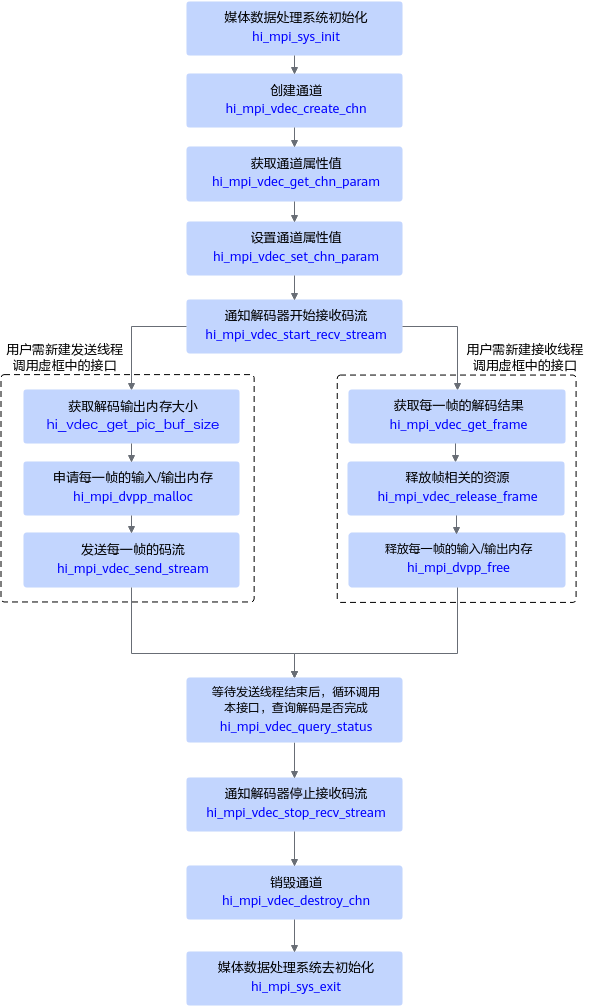

图1 接口调用的流程

当前系统支持解码JPEG图片，关键接口的说明如下：

调用hi_mpi_sys_init接口进行媒体数据处理系统初始化。
调用hi_mpi_vdec_create_chn接口创建通道。
调用hi_mpi_dvpp_malloc接口申请Device上的内存，存放输入或输出数据。

Atlas 200/500 A2推理产品上，还支持使用aclrtMalloc接口申请内存。

调用hi_mpi_dvpp_malloc接口申请的内存为媒体数据处理的专用内存，但专用内存的地址空间有限，若关注内存规划或内存资源有限时，建议调用aclrtMalloc接口申请内存。
解码前，需调用hi_mpi_vdec_start_recv_stream接口通知解码器启动接收码流，再调用hi_mpi_vdec_send_stream接口发送解码码流，hi_mpi_vdec_send_stream接口是异步接口，调用该接口仅表示任务下发成功，还需要调hi_mpi_vdec_get_frame接口获取解码结果数据，成功获取解码数据后，可以调用hi_mpi_vdec_release_frame接口释放帧相关的资源。解码结束后，需调用hi_mpi_vdec_stop_recv_stream接口通知解码器停止接收码流。
调用hi_mpi_dvpp_free接口释放输入、输出内存。

Atlas 200/500 A2推理产品上，若使用aclrtMalloc接口申请内存，则需使用aclrtFree接口释放内存。
调用hi_mpi_vdec_destroy_chn接口销毁通道。
调用hi_mpi_sys_exit接口进行媒体数据处理系统去初始化。

示例代码

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 // 1.AscendCL初始化 aclRet = aclInit(nullptr); // 2.运行管理资源申请（依次申请Device、Context） aclrtContext g_context; aclRet = aclrtSetDevice(0); aclRet = aclrtCreateContext(&g_context, 0); // 获取软件栈的运行模式，不同运行模式影响后续的接口调用流程（例如是否进行数据传输等） aclrtRunMode runMode; aclError aclRet = aclrtGetRunMode(&runMode); // 3.初始化媒体数据处理系统 int32_t ret = hi_mpi_sys_init(); // 4.创建通道 hi_vdec_chn chnId; hi_vdec_chn_attr chnAttr; chnAttr.type = HI_PT_JPEG; chnAttr.mode = HI_VDEC_SEND_MODE_FRAME; chnAttr.pic_width = 1920; chnAttr.pic_height = 1080; chnAttr.stream_buf_size = 1920 * 1080; ret = hi_mpi_vdec_create_chn(chnId, &chnAttr); // 5.设置通道属性 hi_vdec_chn_param chnParam; ret = hi_mpi_vdec_get_chn_param(chnId, &chnParam); chnParam.pic_param.pixel_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420; chnParam.pic_param.alpha = 255; chnParam.display_frame_num = 0; ret = hi_mpi_vdec_set_chn_param(chnId, &chnParam); // 6.解码器启动接收码流 ret = hi_mpi_vdec_start_recv_stream(chnId); // 7.发送码流 // 7.1 申请输入内存 uint8_t* inputAddr = nullptr; // inputsize表示输入图片占用的内存大小，此处以1024 Byte为例，用户需根据实际情况计算内存大小 int32_t inputSize = 1024; ret = hi_mpi_dvpp_malloc(0, &inputAddr, inputSize); if (runMode == ACL_HOST) { void* hostInputAddr = nullptr; aclRet = aclrtMallocHost(&hostInputAddr, inputSize); // 将输入图片读入内存中，该自定义函数ReadStreamFile由用户实现 ReadStreamFile(fileName, hostInputAddr, inputSize); // 数据传输 aclRet = aclrtMemcpy(inputAddr, inputSize, hostInputAddr, inputSize, ACL_MEMCPY_HOST_TO_DEVICE); } else { // 将输入图片读入内存中，该自定义函数ReadStreamFile由用户实现 ReadStreamFile(fileName, inputAddr, inputSize); } // 7.2 构造存放输入图片信息的结构体 hi_vdec_stream stStream{}; hi_img_info stImgInfo{}; stStream.pts = 0; if (g_runMode == ACL_HOST) { stStream.addr = (uint8_t *)hostInputAddr; } else { stStream.addr = (uint8_t *)inputAddr; } stStream.len = inputSize; stStream.end_of_frame = HI_TRUE; stStream.end_of_stream = HI_FALSE; stStream.need_display = HI_TRUE; ret = hi_mpi_dvpp_get_image_info(HI_PT_JPEG, &stStream, &stImgInfo); if (g_runMode == ACL_HOST) { // 如果不使用Host上的数据，需及时释放 aclrtFreeHost(hostInputAddr); hostInputAddr = nullptr; } stStream.addr = (uint8_t *)inputAddr; // 7.3 构造存放输出图片信息的结构体，并申请输出内存 hi_vdec_pic_info outPicInfo{}; void *outBuffer = nullptr; outPicInfo.width = stImgInfo.width; outPicInfo.height = stImgInfo.height; outPicInfo.width_stride = stImgInfo.width_stride; outPicInfo.height_stride = stImgInfo.height_stride; outPicInfo.buffer_size = stImgInfo.img_buf_size; outPicInfo.pixel_format = HI_PIXEL_FORMAT_UNKNOWN; ret = hi_mpi_dvpp_malloc(0, &outBuffer, outPicInfo.buffer_size); outPicInfo.vir_addr = (uint64_t)outBuffer; // 7.4 发送需解码的输入图片 ret = hi_mpi_vdec_send_stream(chnId, &stStream, &outPicInfo, 0); // 8.接收解码结果 // 8.1 获取解码结果 hi_video_frame_info frame; hi_vdec_stream stream; hi_vdec_supplement_info stSupplement; ret = hi_mpi_vdec_get_frame(chnId, &frame, &stSupplement, &stream, 0); if (ret == HI_SUCCESS) { decResult = frame.v_frame.frame_flag; if (decResult == 0) { // 0: Decode success printf("[%s][%d] Chn %u GetFrame Success, Decode Success \n",__FUNCTION__, __LINE__, chnId); } else { // Decode fail printf("[%s][%d] Chn %u GetFrame Success, Decode Fail \n",__FUNCTION__, __LINE__, chnId); } } if (g_runMode == ACL_HOST) { void* hostOutputAddr = nullptr; aclRet = aclrtMallocHost(&hostOutputAddr, outputSize); aclRet = aclrtMemcpy(hostOutputAddr, outputSize, frame.v_frame.virt_addr[0], outputSize, ACL_MEMCPY_DEVICE_TO_HOST); // ...... // 数据使用完成后，及时释放不使用的内存 aclrtFreeHost(hostOutputAddr); hostOutputAddr = nullptr; } else { // 可以直接使用JPEGD的输出图片数据，在frame.v_frame.virt_addr[0]指向的内存中 // ...... } // 8.3 释放输入、输出内存 ret = hi_mpi_dvpp_free(frame.v_frame.virt_addr[0]); ret = hi_mpi_dvpp_free(stream.addr); // 8.4 释放资源 ret = hi_mpi_vdec_release_frame(chnId, &frame); // 9.解码器停止接收码流 ret = hi_mpi_vdec_stop_recv_stream(chnId); // 10.销毁通道 ret = hi_mpi_vdec_destroy_chn(chnId); // 11. 媒体数据处理系统去初始化 ret = hi_mpi_sys_exit(); // 12. 释放运行管理资源（依次释放Context、Device） aclRet = aclrtDestroyContext(g_context); aclRet = aclrtResetDevice(0); // 13.AscendCL去初始化 aclRet = aclFinalize(); // ....

父主题： 媒体数据处理V2

JPEGE图片编码

JPEGE（JPEG Encoder）负责完成图像编码功能，将YUV格式图片编码成.jpg图片。关于JPEGE功能的详细介绍及约束请参见JPEGE功能及约束说明。

本节介绍JPEGE图片编码的接口调用流程，同时配合示例代码辅助理解该接口调用流程。

接口调用流程

开发应用时，如果涉及将YUV格式图片编码成JPEG压缩格式的图片文件，则应用程序中必须包含编码的代码逻辑，关于编码的接口调用流程，请先参见AscendCL接口调用流程了解整体流程，再查看本节中的流程说明。

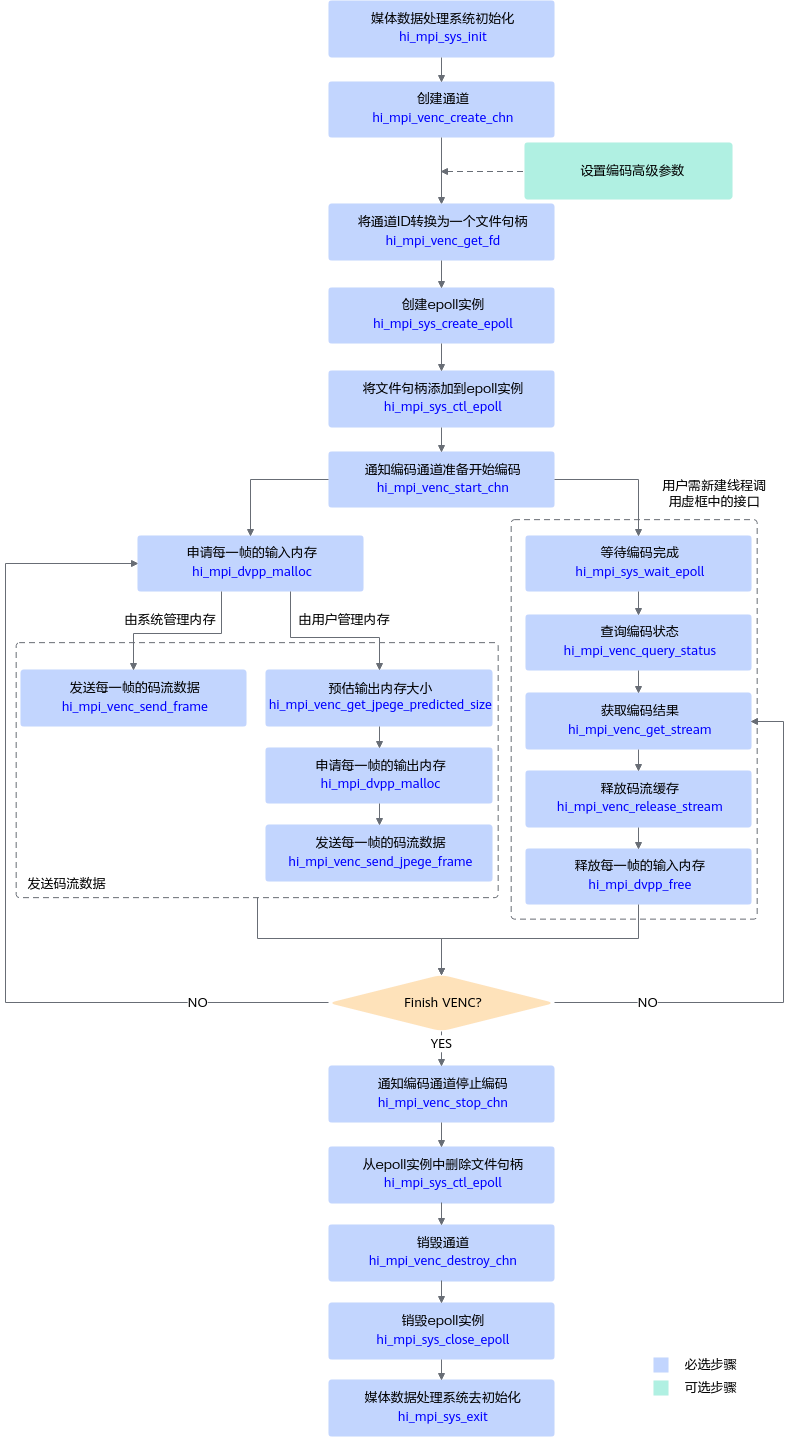

图1 接口调用流程

当前系统支持将YUV格式图片编码成JPEG压缩格式的图片文件，关键接口的说明如下：

资源初始化：
1. 调用hi_mpi_sys_init接口进行媒体数据处理系统初始化；
2. 调用hi_mpi_venc_create_chn函数创建完通道;

  成功创建通道之后，您可以根据实际需求设置编码的高级参数，例如场景模式、码流控制器的高级参数等，请参见hi_mpi_venc_set_jpeg_param~hi_mpi_venc_compact_jpeg_tables章节中的接口说明。
3. 调用hi_mpi_venc_get_fd将通道ID转换为一个文件句柄;
4. 调用hi_mpi_sys_create_epoll函数创建DVPP epoll实例；
5. 调用hi_mpi_sys_ctl_epoll函数将编码通道的文件句柄添加到epoll实例中，由epoll实例处理；

  select或者poll方式，不需要执行该步骤。
图片编码：
1. 调用hi_mpi_venc_start_chn函数通知通道准备开始编码；
2. 调用hi_mpi_dvpp_malloc接口申请存放Device上输入数据的内存。

  Atlas 200/500 A2推理产品上，还支持使用aclrtMalloc接口申请内存。

  调用hi_mpi_dvpp_malloc接口申请的内存为媒体数据处理的专用内存，但专用内存的地址空间有限，若关注内存规划或内存资源有限时，建议调用aclrtMalloc接口申请内存。
3. 启动一个用户态线程，调用hi_mpi_sys_wait_epoll函数等待编码完成；
4. 之后用户就可以调用hi_mpi_venc_send_frame函数发送待编码的码流；
5. 一旦编码完成，hi_mpi_sys_wait_epoll函数或select函数或poll函数就会返回，用户就可以调用hi_mpi_venc_query_status接口查询编码状态，再调用hi_mpi_venc_get_stream函数获取编码结果;
6. 用户需要注意的是，编码结果数据使用完成之后，需要及时调用hi_mpi_venc_release_stream函数释放buffer。否则会因编码buffer用完导致后续编码无法进行；
7. 调用hi_mpi_dvpp_free接口释放输入内存；

  Atlas 200/500 A2推理产品上，若使用aclrtMalloc接口申请内存，则需使用aclrtFree接口释放内存。
8. 当用户不需发送图像到目的通道继续编码时，需要调用hi_mpi_venc_stop_chn函数通知该通道不再接收新的输入图片；
资源释放：
1. 调用hi_mpi_sys_ctl_epoll函数从epoll实例中删除编码通道的文件句柄；
2. 当用户完成所有编码之后，需要调用hi_mpi_venc_destroy_chn释放编码通道以及内部内存资源；
3. 调用hi_mpi_sys_close_epoll函数销毁DVPP epoll实例；
4. 调用hi_mpi_sys_exit接口进行媒体数据处理系统去初始化。

:::note 说明支持DVPP内部管理输出内存，或用户自行管理输出内存两种方式：

不需要用户管理、由DVPP内部管理输出内存时，调用hi_mpi_venc_send_frame接口发送原始图像进行图像编码。

在调用hi_mpi_venc_create_chn接口创建通道时，必须正确设置hi_venc_chn_attr.venc_attr.buf_size参数值（参数描述请参见hi_venc_attr）。

该方式下，相比由用户管理内存，输出结果数据的JPEG头中不存在COM注释字段，数据长度会短一点，但需要用户从DVPP返回的内存中拷贝输出结果数据到指定内存。
由用户自行管理输出内存、管理内存的生命周期，调用hi_mpi_venc_send_jpege_frame接口发送原始图像进行图像编码。

在调用hi_mpi_venc_create_chn接口创建通道时，需将hi_venc_chn_attr.venc_attr.buf_size参数值设置为0（参数描述请参见hi_venc_attr），然后调用hi_mpi_venc_get_jpege_predicted_size接口预估输出内存大小，调用hi_mpi_dvpp_malloc/hi_mpi_dvpp_free接口申请/释放输出内存。

**该方式下，**直接在调用hi_mpi_venc_send_jpege_frame接口时，设置输出内存地址，输出结果数据直接存放到用户设置的内存中，相比由系统管理内存的方式，用户可减少一次“从DVPP返回的内存中拷贝输出结果数据到指定内存”的操作，但输出结果数据的JPEG头中可能会存在COM注释字段（字段长度范围4~19Byte），数据长度会长一点。 :::

示例代码

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 // 1.AscendCL初始化 aclRet = aclInit(nullptr); // 2.运行管理资源申请（依次申请Device、Context） aclrtContext g_context; aclRet = aclrtSetDevice(0); aclRet = aclrtCreateContext(&g_context, 0); // 获取软件栈的运行模式，不同运行模式影响后续的接口调用流程（例如是否进行数据传输等） aclrtRunMode runMode; aclError aclRet = aclrtGetRunMode(&runMode); // 3.初始化媒体数据处理系统 int32_t ret = hi_mpi_sys_init(); // 4.创建通道 hi_venc_chn chn = 0; hi_venc_chn_attr attr{}; attr.venc_attr.type = HI_PT_JPEG; attr.venc_attr.profile = 0; attr.venc_attr.max_pic_width = 128; attr.venc_attr.max_pic_height = 128; attr.venc_attr.pic_width = 128; attr.venc_attr.pic_height = 128; attr.venc_attr.buf_size = 2 * 1024 * 1024; attr.venc_attr.is_by_frame = HI_TRUE; attr.venc_attr.jpeg_attr.dcf_en = HI_FALSE; attr.venc_attr.jpeg_attr.recv_mode = HI_VENC_PIC_RECV_SINGLE; attr.venc_attr.jpeg_attr.mpf_cfg.large_thumbnail_num = 0; ret = hi_mpi_venc_create_chn(chn, &attr); // 5.通知编码器开始接收输入数据 hi_venc_start_param recv_param{}; recv_param.recv_pic_num = -1; ret = hi_mpi_venc_start_chn(chn, &recv_param); // 6.发送输入数据 // 6.1 申请输入内存 uint8_t* inputAddr = nullptr; int32_t inputSize = 128 * 128 * 3 / 2; ret = hi_mpi_dvpp_malloc(0, &inputAddr, inputSize); if (runMode == ACL_HOST) { void* hostInputAddr = nullptr; aclRet = aclrtMallocHost(&hostInputAddr, inputSize); // 将输入数据读入内存中，该自定义函数JpegeReadYuvFile由用户实现 JpegeReadYuvFile(streamName, hostInputAddr, inputSize); // 数据传输 aclRet = aclrtMemcpy(inputAddr, inputSize, hostInputAddr, inputSize, ACL_MEMCPY_HOST_TO_DEVICE); // 完成数据传输后，需及时释放不使用的内存 aclrtFreeHost(hostInputAddr ); hostInputAddr = nullptr; } else { // 将输入数据读入内存中，该自定义函数JpegeReadYuvFile由用户实现 JpegeReadYuvFile(streamName, inputAddr, inputSize); } // 6.2 发送输入数据，开始编码 hi_video_frame_info frame{}; frame.mod_id = HI_ID_VENC; frame.v_frame.width = 128; frame.v_frame.height = 128; frame.v_frame.field = HI_VIDEO_FIELD_FRAME; frame.v_frame.pixel_format = HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420; frame.v_frame.video_format = HI_VIDEO_FORMAT_LINEAR; frame.v_frame.compress_mode = HI_COMPRESS_MODE_NONE; frame.v_frame.dynamic_range = HI_DYNAMIC_RANGE_SDR8; frame.v_frame.color_gamut = HI_COLOR_GAMUT_BT709; frame.v_frame.width_stride[0] = 128; frame.v_frame.width_stride[1] = 128; frame.v_frame.width_stride[2] = 128; frame.v_frame.virt_addr[0] = inputAddr; frame.v_frame.virt_addr[1] = (hi_void *)((uintptr_t)frame.v_frame.virt_addr[0] + 128 * 128); frame.v_frame.frame_flag = 0; frame.v_frame.time_ref = 0; frame.v_frame.pts = 0; ret = hi_mpi_venc_send_frame(chn, &frame, 0); // 7.获取编码结果 // 7.1 创建EPOLL实例 int32_t epollFd = 0; int32_t fd = hi_mpi_venc_get_fd(chn); ret = hi_mpi_sys_create_epoll(10, &epollFd); hi_dvpp_epoll_event event; event.events = HI_DVPP_EPOLL_IN; event.data = (void*)(unsigned long)(fd); ret = hi_mpi_sys_ctl_epoll(epollFd, HI_DVPP_EPOLL_CTL_ADD, fd, &event); int32_t eventCount = 0; // 编码完成前，会超时阻塞在这里，一旦完成，才会往下执行 ret = hi_mpi_sys_wait_epoll(epollFd, event, 3, 1000, &eventCount); // 7.2 获取编码结果 hi_venc_chn_status stat; ret = hi_mpi_venc_query_status(chn, &stat); hi_venc_stream stream; stream.pack_cnt = stat.cur_packs; stream.pack = new hi_venc_pack[stream.pack_cnt]; ret = hi_mpi_venc_get_stream(chn, &stream, 1000); if (g_runMode == ACL_HOST) { void* hostOutputAddr = nullptr; aclRet = aclrtMallocHost(&hostOutputAddr, outputSize); aclRet = aclrtMemcpy(hostOutputAddr, outputSize, stream.pack[0].addr, outputSize, ACL_MEMCPY_DEVICE_TO_HOST); // ...... // 数据使用完成后，需及时释放不使用的内存 aclrtFreeHost(hostOutputAddr); hostOutputAddr = nullptr; } else { // 可以直接使用编码输出码流数据，在stream.pack[0].addr指向的内存中 // ...... } // 8.释放输入内存和输出码流 ret = hi_mpi_dvpp_free(inputAddr); ret = hi_mpi_venc_release_stream(chn, &stream); delete[] stream.pack; // 9.通知编码器停止接收输入数据 ret = hi_mpi_venc_stop_chn(chn); ret = hi_mpi_sys_ctl_epoll(epollFd, HI_DVPP_EPOLL_CTL_DEL, fd, NULL); ret = hi_mpi_sys_close_epoll(epollFd); // 10.销毁通道 ret = hi_mpi_venc_destroy_chn(chn); // 11.媒体数据处理系统去初始化 ret = hi_mpi_sys_exit(); // 12.释放运行管理资源（依次释放Context、Device） aclRet = aclrtDestroyContext(g_context); aclRet = aclrtResetDevice(0); // 13.AscendCL去初始化 aclRet = aclFinalize(); // ....

父主题： 媒体数据处理V2

在线提单

视频解码、处理和显示功能（NVR场景）​

NVR视频场景说明​

视频解码显示流程​

视频解码智能分析流程​

Region区域管理功能​

TDE图形绘制功能​

HIFB叠加图形层管理功能​

语音对讲功能（NVR场景）​

NVR音频场景说明​

接收IP Camera发送的语音并播放声音​

录制声音并向IP Camera发送语音​

音频获取&音频播放功能​

音频获取功能​

音频播放功能​

VPC图片处理典型功能​

典型功能接口调用流程（以缩放为例）​

图片缩放示例代码​

抠图示例代码​

JPEGD图片解码​

接口调用流程​

示例代码​

JPEGE图片编码​

接口调用流程​

示例代码​

视频解码、处理和显示功能（NVR场景）

NVR视频场景说明

视频解码显示流程

视频解码智能分析流程

Region区域管理功能

TDE图形绘制功能

HIFB叠加图形层管理功能

语音对讲功能（NVR场景）

NVR音频场景说明

接收IP Camera发送的语音并播放声音

录制声音并向IP Camera发送语音

音频获取&音频播放功能

音频获取功能

音频播放功能

VPC图片处理典型功能

典型功能接口调用流程（以缩放为例）

图片缩放示例代码

抠图示例代码

JPEGD图片解码

接口调用流程

示例代码

JPEGE图片编码

接口调用流程

示例代码
