准备组件​

机械臂应用样例所需组件及组件关键部位参数见表1。

:::note 说明 机械臂可以通过链接进行单独购买（选择无主板类型），其中物料选型如图1所示。 :::

表1 机械臂应用样例组件表

模块名称

数量/个

是否需要单独购买

开发者套件及电源适配器

1

否

机械臂及电源适配器

1

是（机械臂套装中包含）

机械臂扩展板

1

USB摄像头

1

标定板地图

1

SD卡

1

40PIN排线

1

路由器

1

是

网线

1

是

图1 物料选型图

父主题： 样例组装

组装步骤​

备注

须知

因USB摄像头连线长度有限且需要与开发者套件连接，应尽可能地将开发者套件与机械臂放置在邻近的位置。避免后续在机械臂展示样例时，USB摄像头的连线脱落。

  1. 将开发者套件通过RJ45网线与PC连接。

  2. 参考《快速开始》《快速开始》“一键制卡”章节烧录镜像，将SD卡插入开发者套件的卡槽，当前样例仅在Ubuntu OS适配验证过，未在openEuler OS适配验证，推荐烧录Ubuntu OS镜像。

  3. 参考[通过路由器联网](https://www.hiascend.com/document/detail/zh/Atlas200IDKA2DeveloperKit/23.0.RC2/Hardware Interfaces/hiug/hiug_0011.html)章节，连接路由器与开发板eth0网口。

  4. 将开发者套件的40PIN接口与机械臂扩展板的40PIN接口用40PIN排线连接。

    机械臂扩展板功能分布图如下：

    图1 扩展板功能分布

    机械臂与开发者套件排线的正确接法如下图所示。当正确连接时，扩展板的蓝灯点亮（下图红框所示）。为防止排线被拧断，建议购买一根长的排线。

    图2 机械臂与开发者套件排线连接

  5. 将USB摄像头插入开发者套件USB接口，并将摄像头固定在机械臂上。

  6. 将开发者套件和机械臂分别接入电源，并将机械臂扩展板电源接口旁的开关拨至“ON”。

父主题： 样例组装

获取代码​

:::note 说明 每开启一个新的远程窗口，都需配置环境变量。 :::

  1. 远程登录开发者套件。

    1. 将PC和路由器接入路由器网络，并登录路由器管理后台查看开发者套件的IP地址（方法请参见[通过路由器联网](https://www.hiascend.com/document/detail/zh/Atlas200IDKA2DeveloperKit/23.0.RC2/Hardware Interfaces/hiug/hiug_0011.html)）。
    2. 使用root用户（密码：Mind@123）在PC端的MobaXterm远程连接工具登录开发者套件。

  2. 远程登录开发者套件，进入“/usr/local”目录运行脚本拉取代码。

    cd /usr/local

  3. 运行脚本拉取代码。

    bash E2E_samples_download_tool.sh -d download_destination_path -s source_repository -b branch target_path

    参数说明：

    • -d：指定代码的下载路径。
    • -s：指定开源仓库的clone url。
    • -b：指定开源仓库分支名称及待下载的项目目录。
    • -f：强制更新下载路径中的目录。当样例目录已删除，但重新下载时提示“Already up to date”时可使用此参数。

    命令示例：

    bash E2E_samples_download_tool.sh -d /home/HwHiAiUser/E2ESamples -s https://gitee.com/HUAWEI-ASCEND/ascend-devkit.git -b master src/E2E-Sample/ros2_robot_arm

    回显如下：

    Download E2E samples successfully!

    执行完成后，会在“/home/HwHiAiUser/E2Esamples”目录下生成“src/E2E-Sample/ros2_robot_arm/”目录。

  4. 进入机械臂目录。

    cd /home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm

父主题： 快速体验

准备环境​

  1. 修改“~/.bashrc”文件。

    1. 执行命令打开文件。

      vi ~/.bashrc

      在文件末尾新增以下内容。

      conda deactivate

      执行**:wq**保存。

      :::note 说明 不使用机械臂时，请将此段代码注释。 :::

    2. 执行命令生效环境变量。

      source ~/.bashrc

  2. 下载配置文件与模型文件，

    [配置文件](https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/Atlas 200I DK A2/DevKit/samples/23.0.RC1/e2e-samples/Arm/robot_arm_dependency.zip)：将解压后的所有文件上传至“/home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm”目录中。

  3. 安装依赖。

    1. 安装ROS，请依次执行以下命令。

      apt install -y software-properties-common
      curl -sSL https://raw.githubusercontent.com/ros/rosdistro/master/ros.key -o /usr/share/keyrings/ros-archive-keyring.gpg
      echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/ros-archive-keyring.gpg] http://packages.ros.org/ros2/ubuntu $(. /etc/os-release && echo $UBUNTU_CODENAME) main" | sudo tee /etc/apt/sources.list.d/ros2.list > /dev/null
      apt update
      apt install -y libegl-mesa0 ros-humble-desktop python3-colcon-common-extensions pip

    2. 安装ais_bench，请以此执行以下命令。

      pip3 install -v 'git+https://gitee.com/ascend/tools.git#egg=aclruntime&subdirectory=ais-bench_workload/tool/ais_bench/backend'
      pip3 install -v 'git+https://gitee.com/ascend/tools.git#egg=ais_bench&subdirectory=ais-bench_workload/tool/ais_bench'

    3. 安装其他依赖。

      pip3 install -r requirements.txt
      dpkg -i libconsole-bridge0.4_0.4.4+dfsg-1build1_arm64.deb
      dpkg -i liburdfdom-world_1.0.0-2ubuntu0.1_arm64.deb

  4. 添加环境变量。

    1. 执行命令打开文件。

      vi ~/.bashrc

      在文件末尾新增以下内容。

      LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/lib:/usr/lib/aarch64-linux-gpu:/usr/local/lib

      执行**:wq**保存。

    2. 执行命令生效环境变量。

      source ~/.bashrc

    3. 替换库文件。

      cp ./libdofbot_kinemarics.so /usr/lib

  5. 安装orocos_kd。

    1. 创建编译目录。

      cd orocos_kdl && mkdir build && cd build

    2. 执行命令进行编译。

      cmake ..
      make -j4

    3. 执行命令安装依赖。

      make install

  6. 安装机械臂驱动。

    cd ../.. && cd 0.py_install
    python3 setup.py install
    cd ..

  7. 编译工作空间。

    1. 配置环境变量

      source setenv.sh

    2. 执行命令编译。

      cd ros2_ws && colcon build

父主题： 快速体验

（可选）校准摄像头​

:::note 说明 该步骤仅在首次使用机械臂时执行，后续使用时可跳过此步骤。 :::

  1. 打开新的终端窗口，执行命令进入jupyter notebook。

    jupyter notebook --allow-root 192.168.137.100

    --allow-root为当前开发者套件的IP，请根据实际IP修改。

    首次进入时可能需要输入登录密码或token。

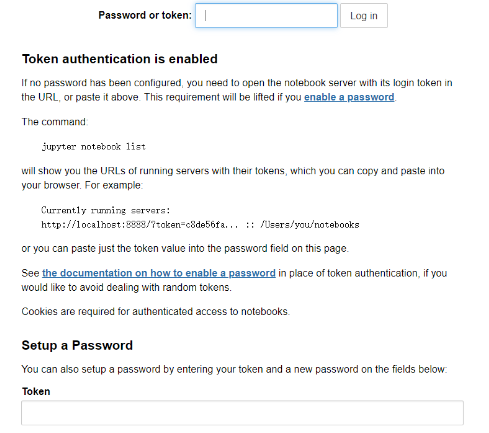

    图1 登录界面

    若首次登陆未设置密码，请根据实际回显中的token值登录。回显示例如下，token值为加粗部分。

    [I 2023-05-09 08:02:59.683 ServerApp] nbclassic | extension was successfully loaded.
    [I 2023-05-09 08:02:59.685 ServerApp] Serving notebooks from local directory: /home/HwHiAiUser/samples/notebooks
    [I 2023-05-09 08:02:59.685 ServerApp] Jupyter Server 1.23.6 is running at:
    [I 2023-05-09 08:02:59.685 ServerApp] http://192.168.137.100:8888/lab?token=a046a76dc21f1504f271c16278ed62ed7fb014aaf38ee807
    [I 2023-05-09 08:02:59.685 ServerApp]  or http://127.0.0.1:8888/lab?token=a046a76dc21f1504f271c16278ed62ed7fb014aaf38ee807
    [I 2023-05-09 08:02:59.685 ServerApp] Use Control-C to stop this server and shut down all kernels (twice to skip confirmation).
    [C 2023-05-09 08:02:59.701 ServerApp]

  2. 在jupyter notebook中逐级进入目录“/root/ros2_robot_arm/ros2_ws/src/dofbot_garbage_yolov5/tools”，双击“相机校准.ipynb”进入代码界面。

  3. 在代码界面选择“Kernel”选择“Restart & Run All”运行代码。

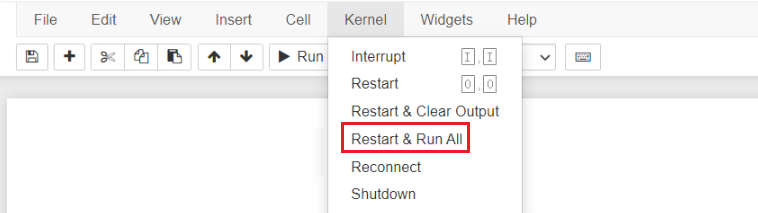

    图2 运行代码

    :::note 说明 若运行后，下方无回显，请多尝试几次。 :::

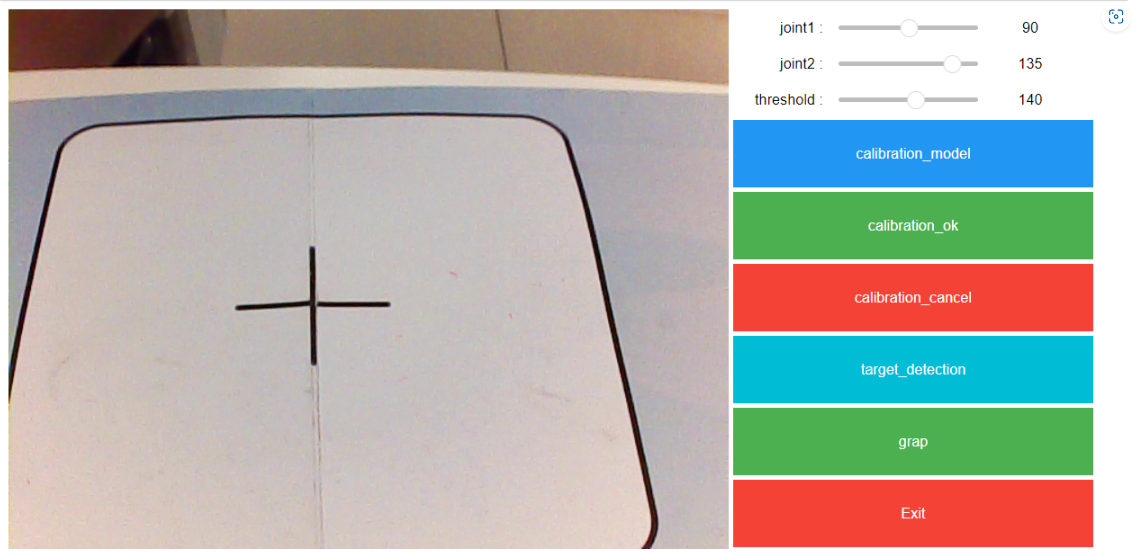

    成功运行后，画面如下所示。

    图3 成功运行

  4. 开始校准摄像头。

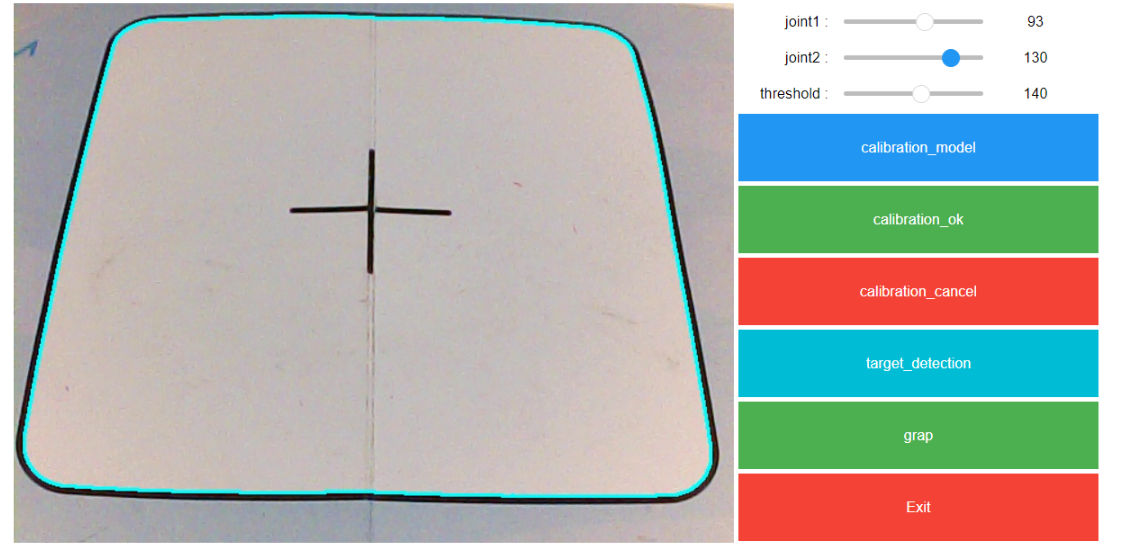

    1. 单击“calibration_model”按钮，并调节“joint1”与“joint2”。请保证调试环境的光源充足，确保蓝色边框覆盖整个十字框，画面如下所示。

      图4 调节画面

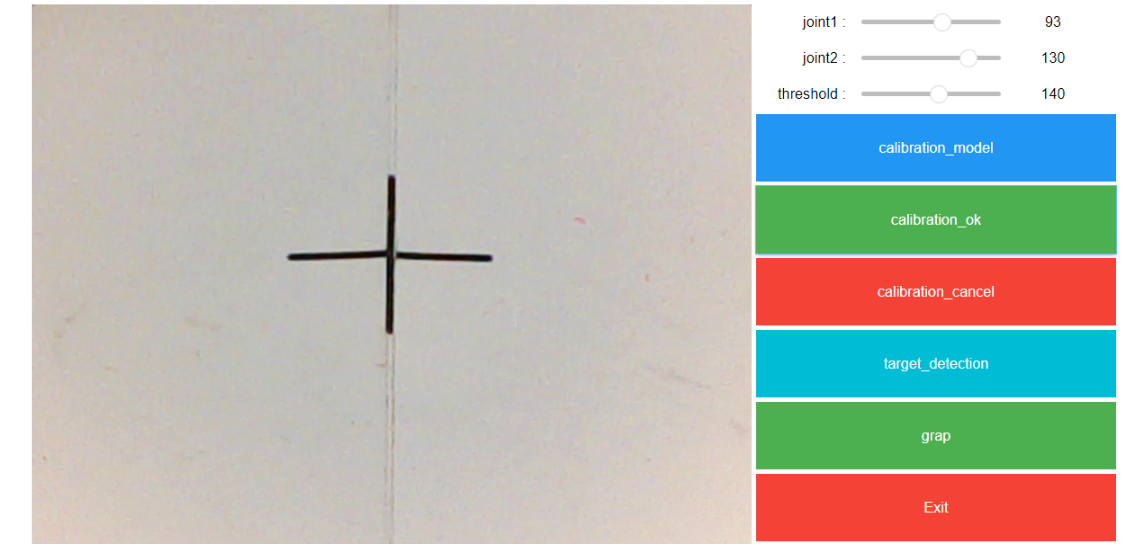

    2. 单击“calibration_ok”按钮，可视化界面进入方框内部，画面如下所示。

      图5 调节成功

  5. 返回开发者套件终端，按下键盘“Ctrl”+“C”键，停止jupyter notebook程序。

父主题： 快速体验

任意位置积木分拣​

  1. 重新开启2个终端窗口，分别进入对应目录执行命令。

    • 1号终端。

      cd /home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm
      source setenv.sh
      ros2 run dofbot_moveit dofbot_server

    • 2号终端。

      cd /home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm
      source setenv.sh
      ros2 run dofbot_garbage_yolov5 block_cls

    :::note 说明 任意位置抓取时，需要使用带有标定板框一面的地图，并将摄像头对准标定板框。 :::

  2. 查看机械臂分拣结果。

父主题： 快速体验
