任意位置积木堆叠

（可选）校准摄像头

:::note 说明该步骤仅在首次使用机械臂时执行，后续使用时可跳过此步骤。 :::

打开新的终端窗口，执行命令进入jupyter notebook。

jupyter notebook --allow-root 192.168.137.100

--allow-root为当前开发者套件的IP，请根据实际IP修改。

首次进入时可能需要输入登录密码或token。

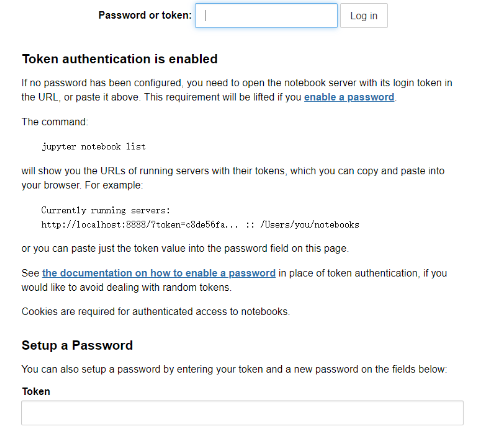

图1 登录界面

若首次登陆未设置密码，请根据实际回显中的token值登录。回显示例如下，token值为加粗部分。

[I 2023-05-09 08:02:59.683 ServerApp] nbclassic | extension was successfully loaded.
[I 2023-05-09 08:02:59.685 ServerApp] Serving notebooks from local directory: /home/HwHiAiUser/samples/notebooks
[I 2023-05-09 08:02:59.685 ServerApp] Jupyter Server 1.23.6 is running at:
[I 2023-05-09 08:02:59.685 ServerApp] http://192.168.137.100:8888/lab?token=a046a76dc21f1504f271c16278ed62ed7fb014aaf38ee807
[I 2023-05-09 08:02:59.685 ServerApp]  or http://127.0.0.1:8888/lab?token=a046a76dc21f1504f271c16278ed62ed7fb014aaf38ee807
[I 2023-05-09 08:02:59.685 ServerApp] Use Control-C to stop this server and shut down all kernels (twice to skip confirmation).
[C 2023-05-09 08:02:59.701 ServerApp]

在jupyter notebook中逐级进入目录“/root/ros2_robot_arm/ros2_ws/src/dofbot_garbage_yolov5/tools”，双击“相机校准.ipynb”进入代码界面。
在代码界面选择“Kernel”选择“Restart & Run All”运行代码。

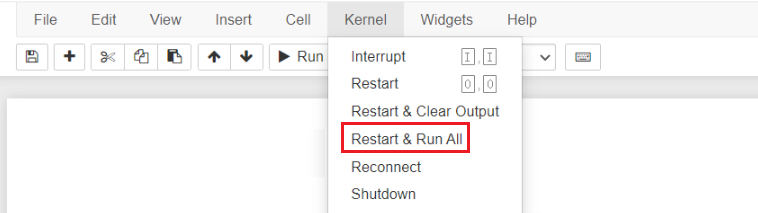

图2 运行代码

:::note 说明若运行后，下方无回显，请多尝试几次。 :::

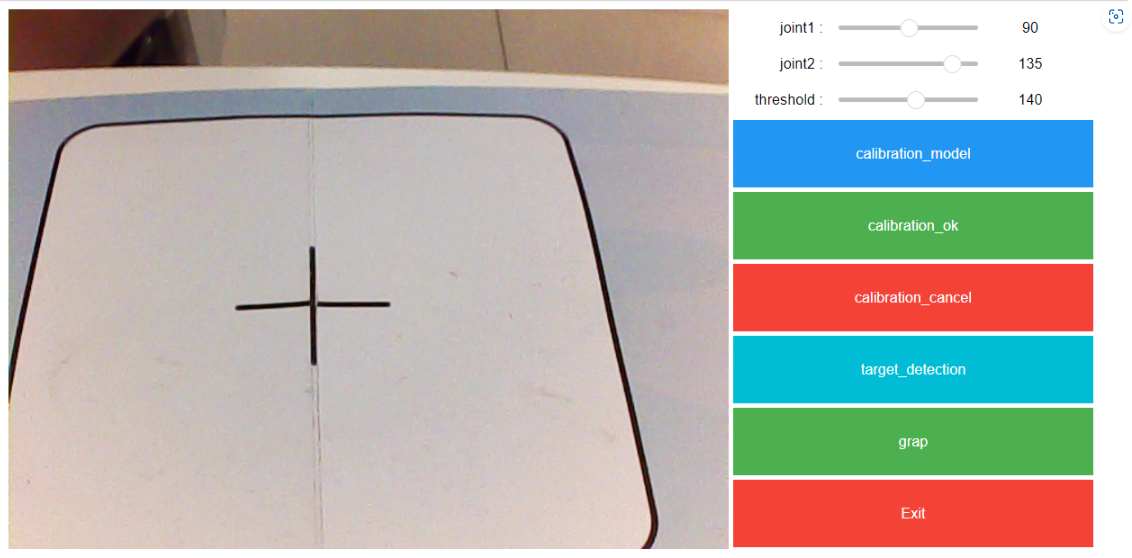

成功运行后，画面如下所示。

图3 成功运行
开始校准摄像头。

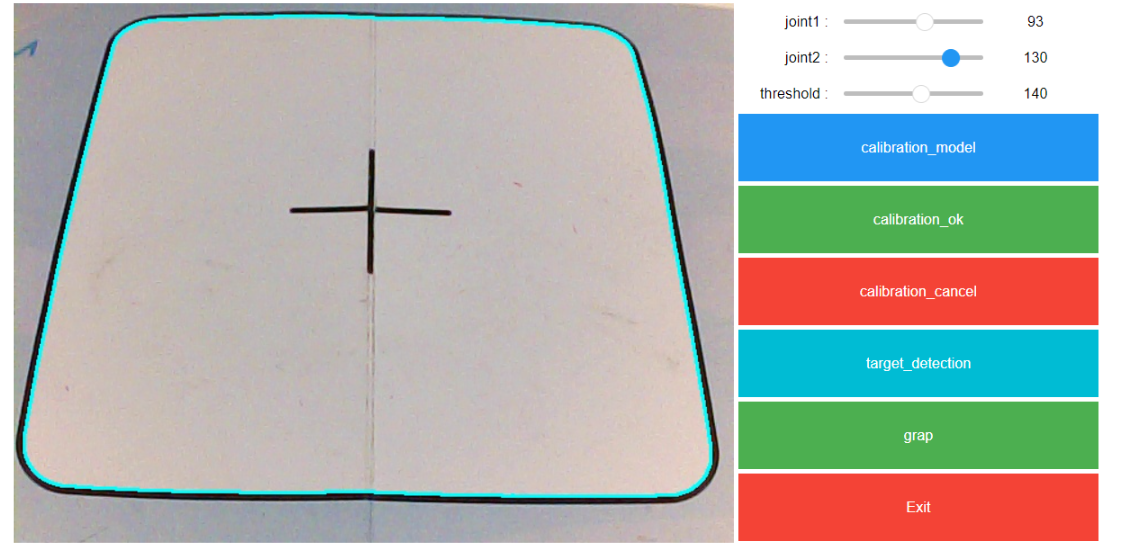

1. 单击“calibration_model”按钮，并调节“joint1”与“joint2”。请保证调试环境的光源充足，确保蓝色边框覆盖整个十字框，画面如下所示。

  图4 调节画面

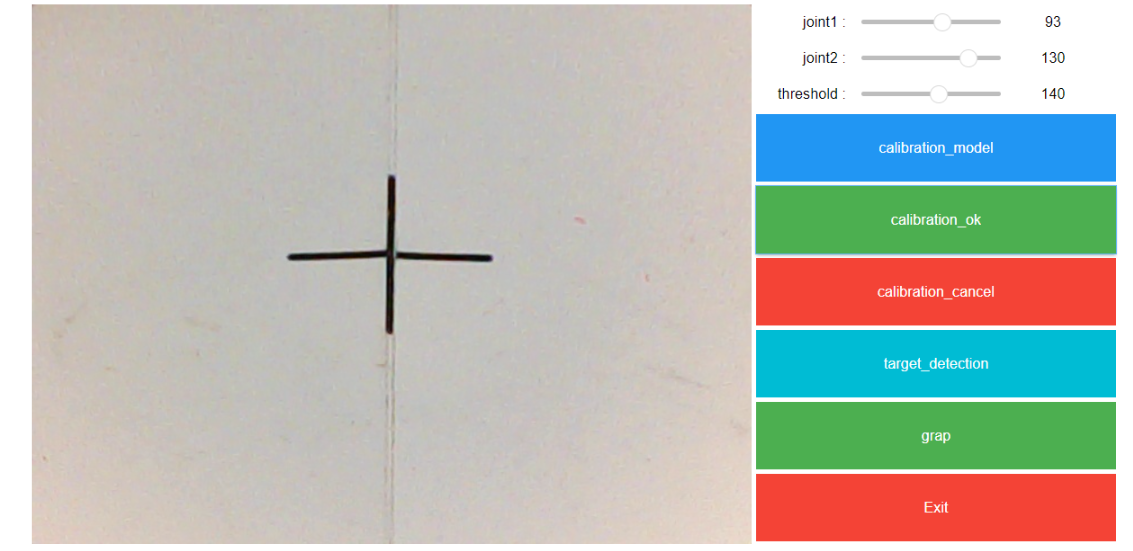

2. 单击“calibration_ok”按钮，可视化界面进入方框内部，画面如下所示。

  图5 调节成功
返回开发者套件终端，按下键盘“Ctrl”+“C”键，停止jupyter notebook程序。

父主题： 快速体验

任意位置积木分拣

重新开启2个终端窗口，分别进入对应目录执行命令。

1号终端。

cd /home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm
source setenv.sh
ros2 run dofbot_moveit dofbot_server

2号终端。

cd /home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm
source setenv.sh
ros2 run dofbot_garbage_yolov5 block_cls

:::note 说明任意位置抓取时，需要使用带有标定板框一面的地图，并将摄像头对准标定板框。 :::

查看机械臂分拣结果。

父主题： 快速体验

任意位置积木堆叠

重新开启2个终端窗口，分别进入对应目录执行命令。

1号终端。

cd /home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm
source setenv.sh
ros2 run dofbot_moveit dofbot_server

2号终端。

cd /home/HwHiAiUser/E2ESamples/src/E2E-Sample/ros2_robot_arm
source setenv.sh
ros2 run robot_arm_color_stacking color_stacking

查看机械臂分拣结果。

父主题： 快速体验

代码文件介绍

机械臂代码文件目录如下所示：

RobotArm  源码仓
├── dofbot_color_stacking  色块堆叠功能包
│   ├── CMakeLists.txt
│   ├── package.xml
│   └── scripts  代码以及配置文件
│       ├── color_stacking.txt
│       ├── config 配置文件
│       │   ├── dp.bin  透视变换矩阵
│       │   ├── offset.txt 硬件误差配置
│       │   └── XYT_config.txt 相机标定配置
│       ├── det_utils.py  ACL推理功能文件
│       ├── dofbot_config.py 机械臂描述文件
│       ├── main.py 主函数入口
│       ├── model  模型文件
│       │   ├── coco_names.txt
│       │   └── yolov5s_bs1.om
│       ├── npu_utils.py  ACL推理功能文件
│       ├── stacking_grap.py  色块堆叠抓取功能文件
│       └── stacking_target.py 色块堆叠目标定位文件
├── dofbot_garbage_yolov5  色块分拣功能包
│   ├── dofbot_garbage_yolov5
│   │   ├── a200dk_camera_capture_picture.ipynb
│   │   ├── config  配置文件
│   │   │   ├── dp.bin  透视变换矩阵
│   │   │   ├── offset.txt  硬件误差配置
│   │   │   └── XYT_config.txt  相机标定配置
│   │   ├── det_utils.py  ACL推理功能文件
│   │   ├── dofbot_config.py  机械臂描述文件
│   │   ├── garbage_grap_bak.py
│   │   ├── garbage_grap.py  垃圾分拣抓取脚本
│   │   ├── garbage_identify.py 垃圾分拣识别脚本
│   │   ├── __init__.py
│   │   ├── main.py  主函数入口
│   │   ├── model  模型文件
│   │   │   ├── coco_names.txt
│   │   │   └── yolov5s_bs1.om
│   │   ├── npu_utils.py  ACL推理功能文件
│   │   ├── __pycache__
│   │   │   ├── det_utils.cpython-310.pyc
│   │   │   ├── dofbot_config.cpython-310.pyc
│   │   │   ├── garbage_grap.cpython-310.pyc
│   │   │   ├── garbage_identify.cpython-310.pyc
│   │   │   ├── npu_utils.cpython-310.pyc
│   │   │   └── single_garbage_identify.cpython-310.pyc
│   │   ├── single_garbage_identify.py
│   │   └── 相机校准.ipynb  相机校准脚本
│   ├── package.xml
│   ├── resource
│   │   └── dofbot_garbage_yolov5_tiny1
│   ├── setup.cfg
│   ├── setup.py
│   └── test
│       ├── test_copyright.py
│       ├── test_flake8.py
│       └── test_pep257.py
├── dofbot_info  机械臂接口功能包
│   ├── CMakeLists.txt
│   ├── package.xml
│   └── srv  服务信息文件
│       └── Kinemarics.srv
├── dofbot_moveit  机械臂描述功能包
│   ├── CMakeLists.txt
│   ├── include
│   │   └── dofbot_moveit
│   │       └── dofbot_kinemarics.h  机械臂运动学头文件
│   ├── launch  工程启动文件
│   │   └── dofbot_moveit.launch.py
│   ├── lib  坐标求解库文件
│   │   └── libdofbot_kinemarics.so
│   ├── meshes  三维结构文件
│   │   ├── base_link.STL
│   │   ├── link1.STL
│   │   ├── link2.STL
│   │   ├── link3.STL
│   │   ├── link4.STL
│   │   └── link5.STL
│   ├── package.xml
│   ├── rviz  RVIZ可视化文件
│   │   ├── dofbot.rviz
│   │   └── urdf.rviz
│   ├── src
│   │   └── dofbot_server.cpp  机械臂运动学服务器
│   └── urdf
│       └── dofbot.urdf  机械臂结构描述文件
├── imgs
│   ├── 10.jpg
│     ....
│   └── 9.PNG
└── README.md

父主题： 代码实现

请求与响应配置文件

dofbot_info功能包包含了需要编译的消息文件。“dofbot_info/srv/Kinemarics.srv”文件中，横线上方表示客户端发送请求的消息格式，下方表示服务器回复响应的消息格式。

客户端发送的请求包括以下内容。

机械臂基坐标系下的目标坐标（tar_x, tar_y, tar_z）
目标姿态角（roll, pitch, yaw）
机械臂目前的六个关节信息（cur_joint1, cur_joint2, cur_joint3, cur_joint4, cur_joint5, cur_joint6）
用户请求的模式（kin_name）。

除用户请求的模式为字符串类型外，其他消息都应为浮点型。用户请求的模式分为正运动学解（fk）以及逆运动学解（ik）。

当模式为正运动学解时，只需填入机械臂目前的六个关节信息。
当模式为逆运动学解时，则无需填入机械臂目前的六个关节信息。

服务端响应的消息全为浮点型。

当模式为正运动学解时，服务器会响应相对于机械臂基坐标系的到达坐标（x, y, z）和到达姿态角（roll, pitch, yaw）。
当模式为逆运动学解时，服务器会响应机械臂的六个关节目标（joint1, joint2, joint3, joint4, joint5, joint6）。

float64 tar_x
float64 tar_y
float64 tar_z
float64 roll
float64 pitch
float64 yaw
float64 cur_joint1
float64 cur_joint2
float64 cur_joint3
float64 cur_joint4
float64 cur_joint5
float64 cur_joint6
string  kin_name
---
float64 joint1
float64 joint2
float64 joint3
float64 joint4
float64 joint5
float64 joint6
float64 x
float64 y
float64 z
float64 roll
float64 pitch
float64 yaw

父主题： 代码实现
